Как соединить 2 провода в автомобиле
15.07.2018
Не так давно я перешел на новое место работы, теперь занимаюсь установкой "допов", надеюсь, что в скором времени вернемся еще и к теме чип-тюнинга, но пока поговорим о автоэлектрике. Начнем с самого простого: "Как соединить 2 провода в автомобиле", дальше, если тема будет интересна для читателей, буду её развивать.
К написанию этой статьи меня сподвигли две истории.

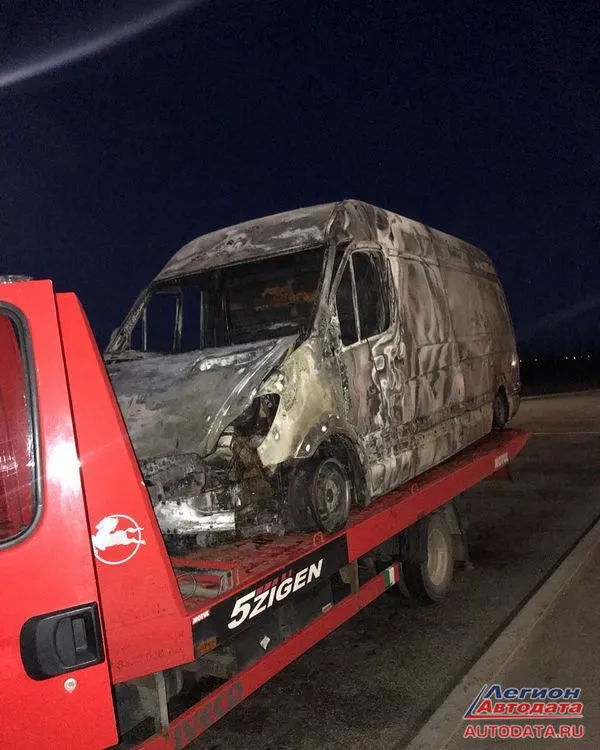

Первая: человек в Питере хотел модернизировать мультимедиа на своем мерседесе. Но доехать до нас он не смог - автомобиль загорелся на трассе между Москвой и Питером. Результат на фото.
Причиной возгорания оказалась короткое замыкание в проводке.
Вторая история произошла уже у нас в установочном центре. На Гелендваген ставили дополнительную мультимедиа. В процессе работы надо было разобрать приборную панель и подключить свое оборудование. В процессе проверки при включении зажигания из-под переднего пассажирского сиденья пошел дым. Зажигание сразу же выключили и стали разбираться. Оказалось, что под сиденьем была установлена светодиодная лента для подсветки. Причем‚ никаких предохранителей на нее установлено не было.
Что случилось? Эта светодиодная лента отклеилась и упала на металлическое основание сиденья. Причем удачно упала: не заизолированными контактами на металл. Позже в этом автомобиле были еще найдены несколько критически важных ошибки, которые могли бы стать причиной пожара.
Сегодня затронем автоэлектрику, а именно, самое простейшее: "Рассмотрим несколько вариантов, как можно соединить 2 или более провода".
Итак, я знаю 5 способов соединить провода в автомобиле. Возможно кто то добавит в мою копилку еще несколько.
· Скрутка.
· Спайка
· Скотчлок.
· Гильза.
· Термоусадка с припоем.
Начнем с самого распространенного способа - скрутка.
Думаю что в подавляющем большинстве случаев ремонта проводки используются скрутки. Причем независимо от того, куда вы обращаетесь. Но стоит отметить, что правильная скрутка, правильно скрученная и за изолированная живет очень долго и не причиняет никаких неудобств.
Здесь я опишу, как сделать надежную скрутку, которая не разберется от минимального растяжения. Это результат моего личного опыта, поиска информации в интернете, советов от коллег, а также подсматриванием за работой других людей, которые профессионально занимаются установкой дополнительного оборудования.

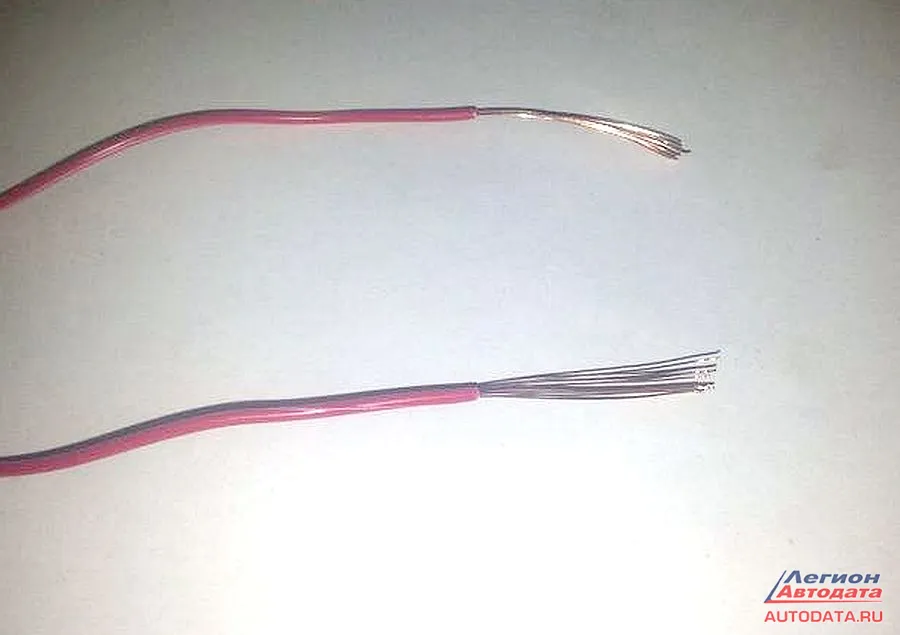

Для того‚ чтобы сделать правильную скрутку‚ оба провода зачищаются примерно на 1-2 см
Скрутку будем делать “на излом”, так как она механически более прочная и если растягивать провода, то она так просто не растянется.

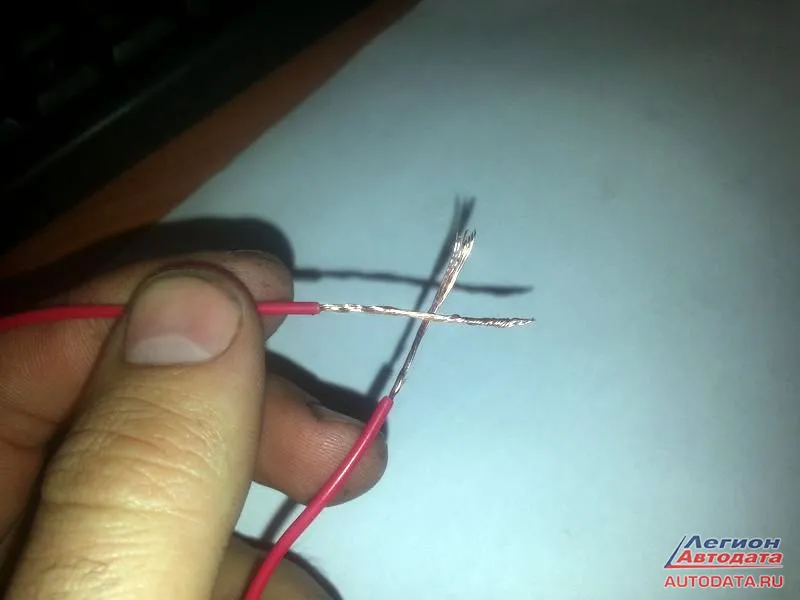

Скрещиваем провода в том месте, где заканчивается изоляция

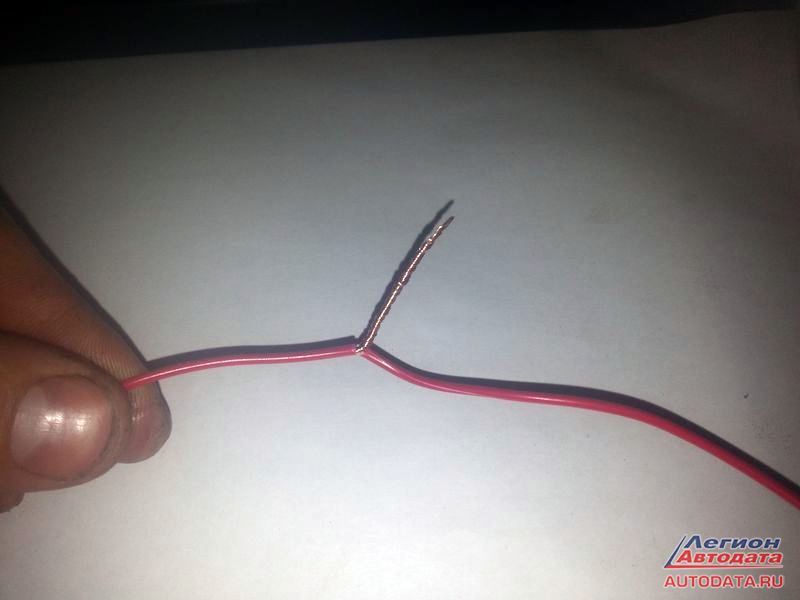

И начинаем скручивать.
Скручивать надо как можно плотнее, чтобы был хороший контакт.

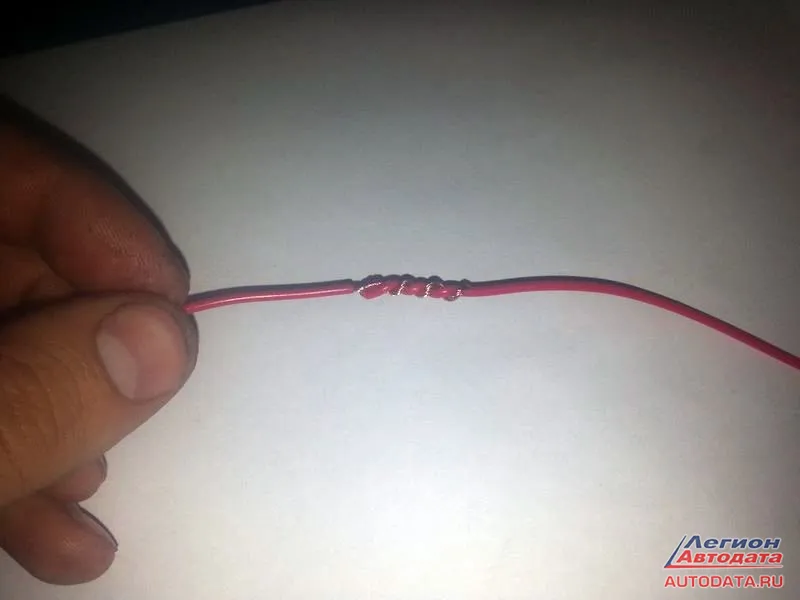

Дальше скрученный конец обвиваем вокруг одного из проводов
Со скруткой закончили, теперь ее надо заизоливать. И тут есть 2 варианта, термоусадка или изолента.
Начнем с изоленты, можно и с синей

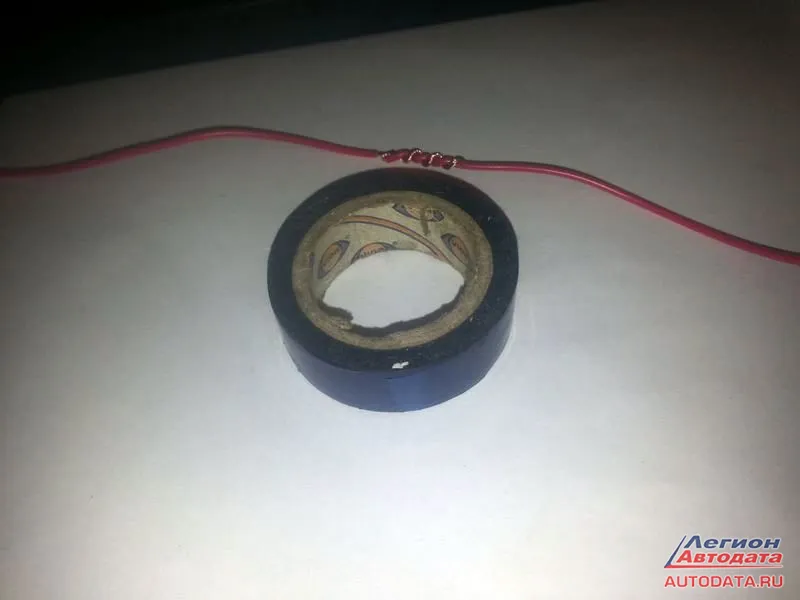

Но я предпочитаю черную. Да и все профессиональные установщики ее предпочитают.

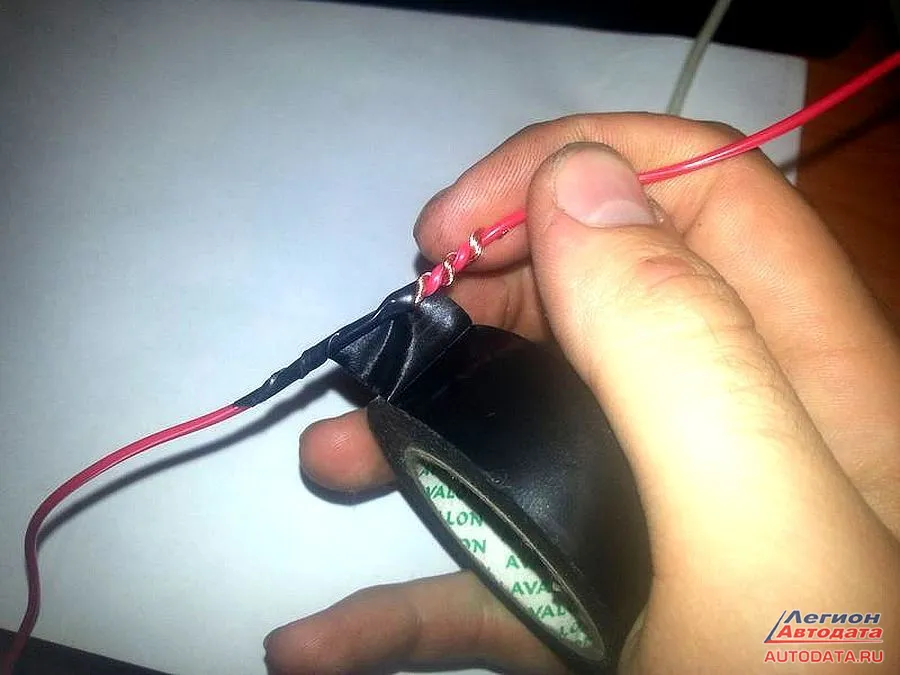

Изоленту плотно обматываем вокруг провода. Стараемся поддерживать постоянное натяжение

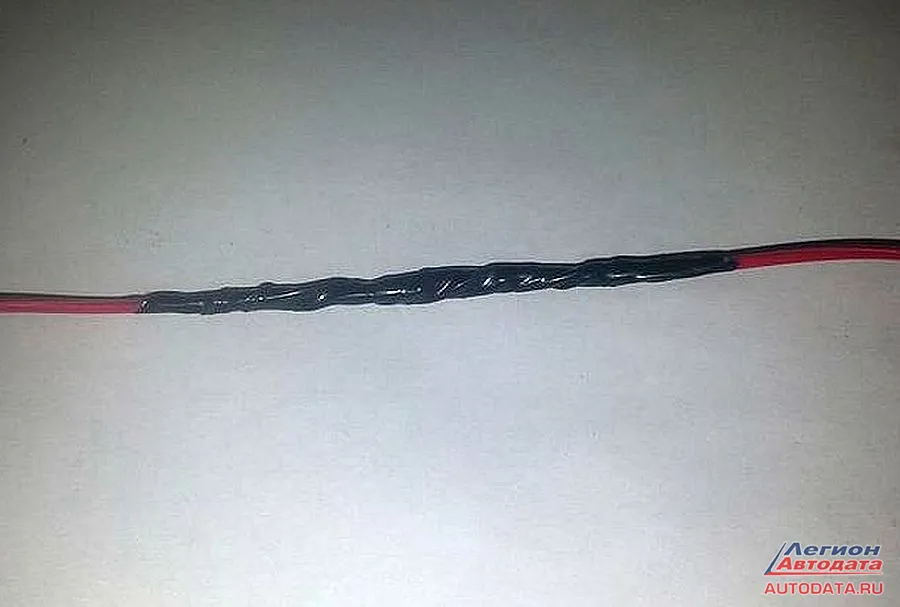

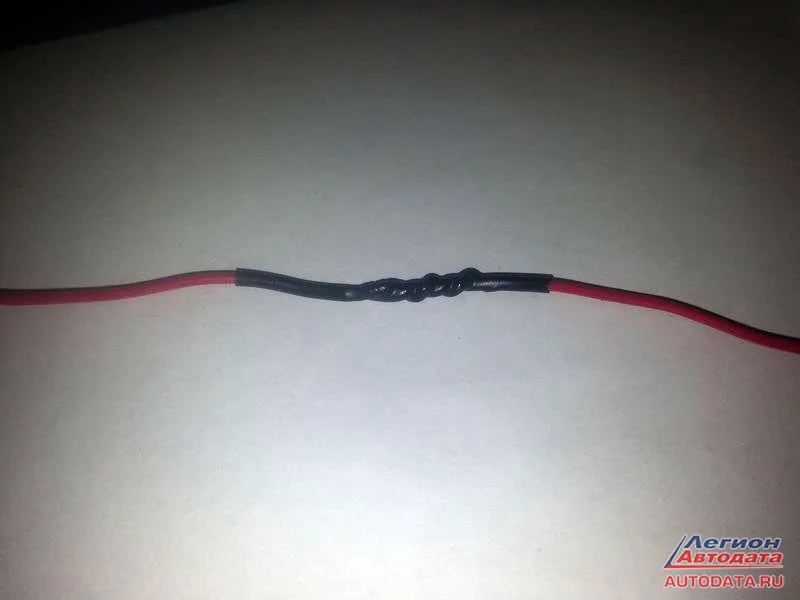

И готовый вариант:
Второй вариант - термоусадка. Если используется этот вариант, то термоусадку надо будет надеть до скрутки проводов.

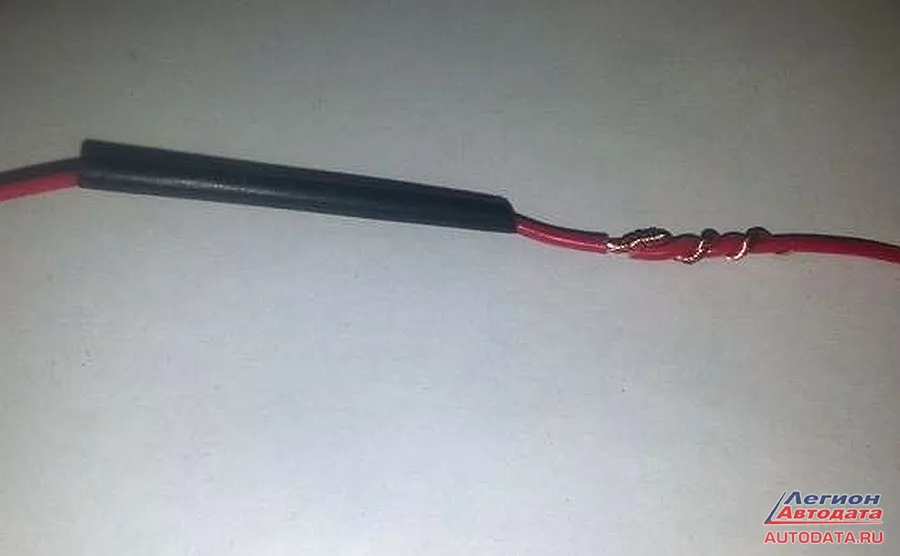

Берем теромусадку с минимальным диаметром, который налезает на провод. Я взял ту, что была под рукой, можно брать и с меньшим диаметром, тогда уплотнение будет лучше:

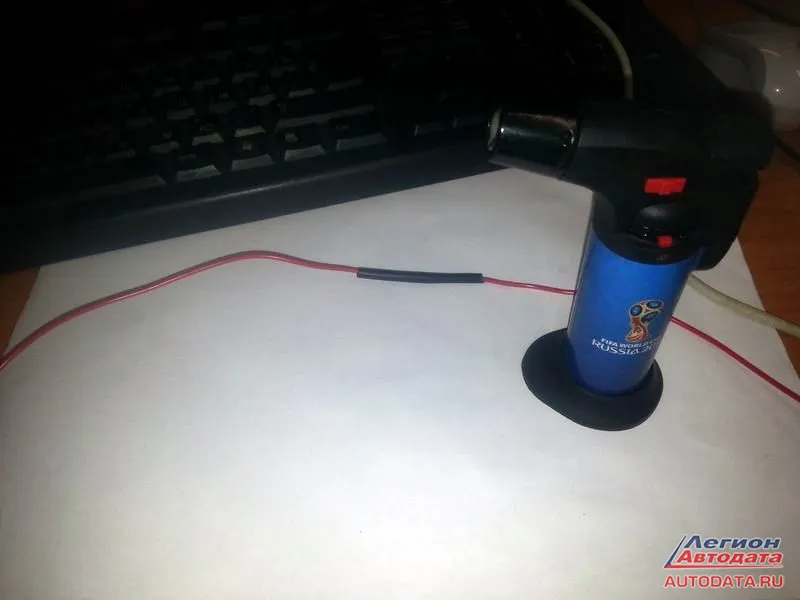

натягиваем термоусадку на место скрутки и с помощью зажигалки усаживаем ее
И результат:
Следующий вариант скрутки я не рекомендую, так как она легко распускается при механическом воздействии на провод, но она хорошо подойдет для пропайки. Это скрутка в стык.
При этом зачищенные провода соединяются посередине зачищенного провода

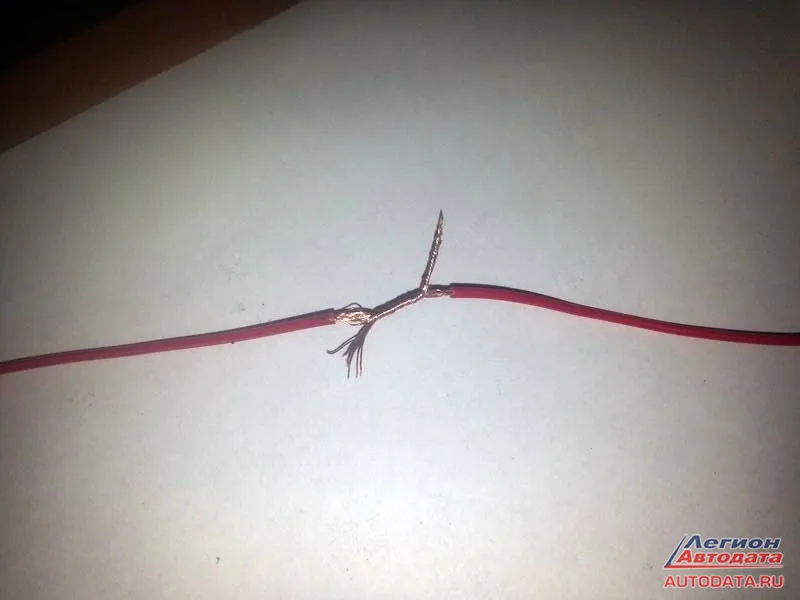

И скручиваем:

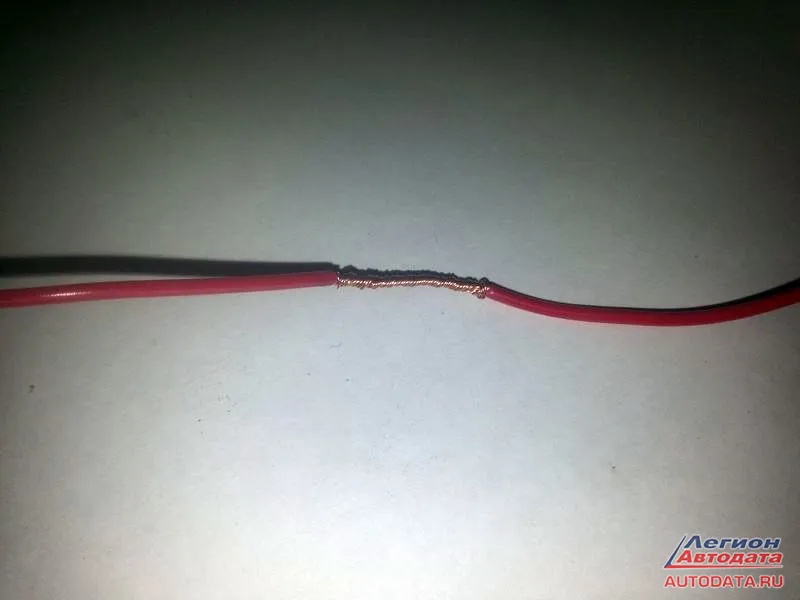

Конечный вариант:
Если эту скрутку спаять и надеть на нее термоусдаку в цвет провода - то получается очень аккуратное соединение. Но о спайках в следующий раз.

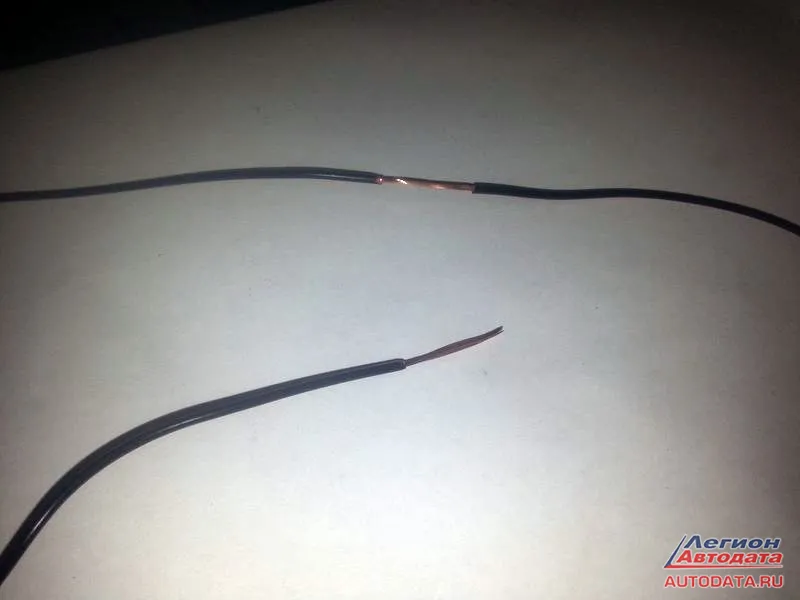

Теперь рассмотрим вариант, когда от провода надо сделать ответвление. Можно разрезать провод, от которого надо сделать ответвление и сделать скрутку из 3х проводов, но это не лучший вариант. Лучше сделать так: с помощью ножа зачищаем 1-2 см провода, от которого надо сделать ответвление, так же зачищаем провод, который надо присоединить.

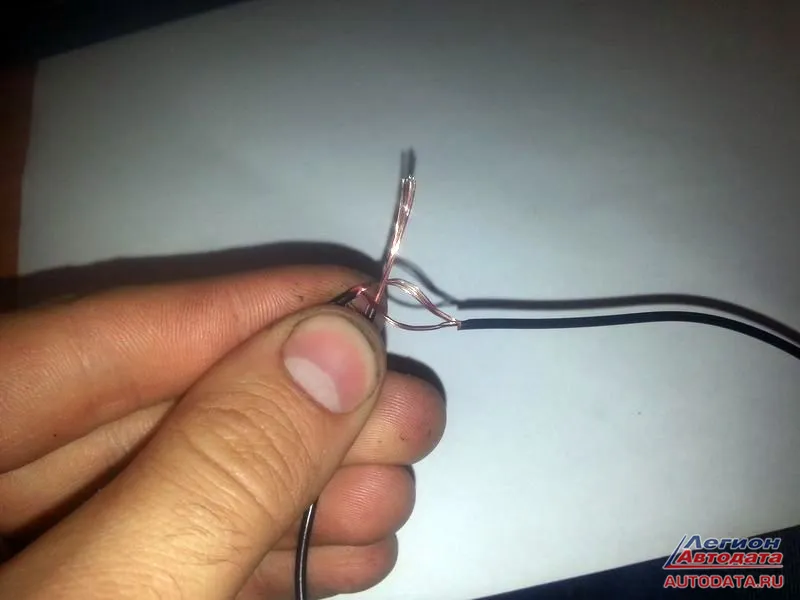

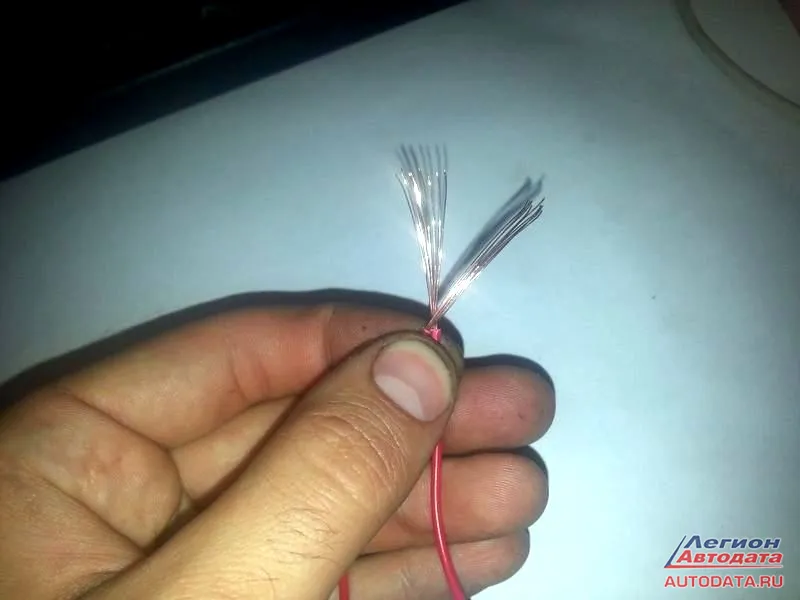

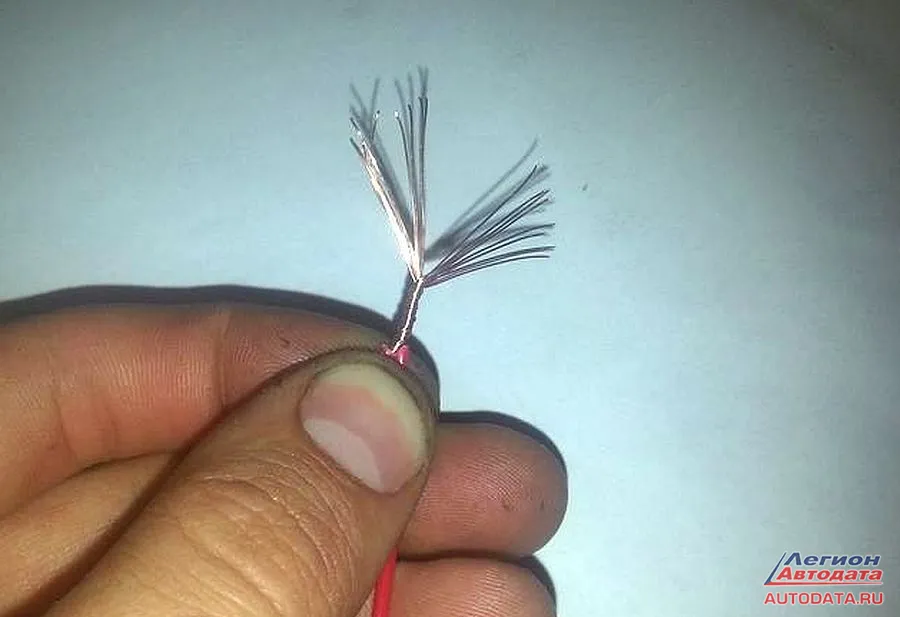

Дальше в проводе, от которого делаем ответвление, разделяем жилы на 2 пары, делая ушко, в которое продеваем подсоединяемый провод.

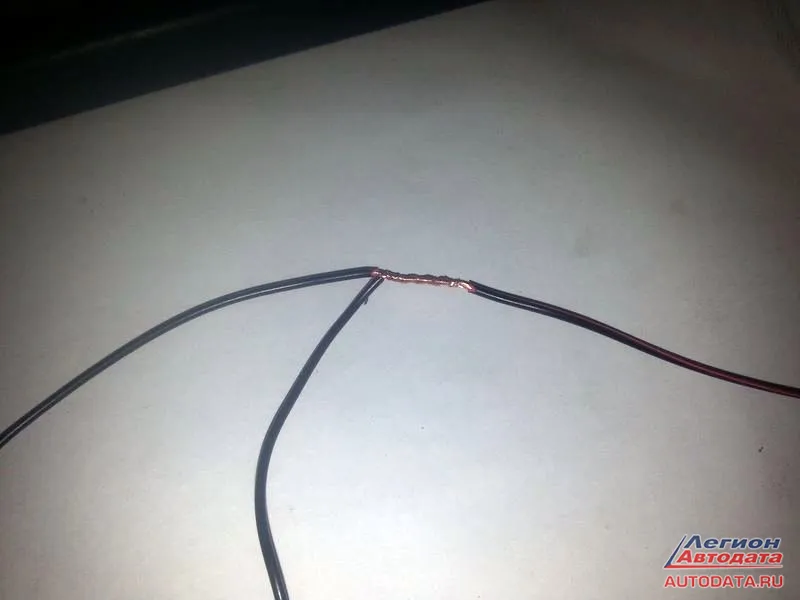

А дальше делаем скрутку.

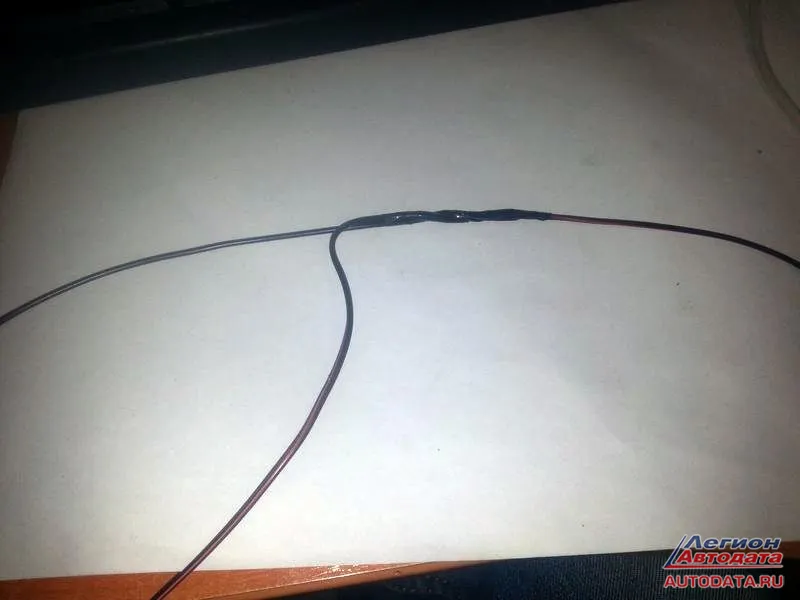

Ну а дальше изолируем или с помощью изоленты

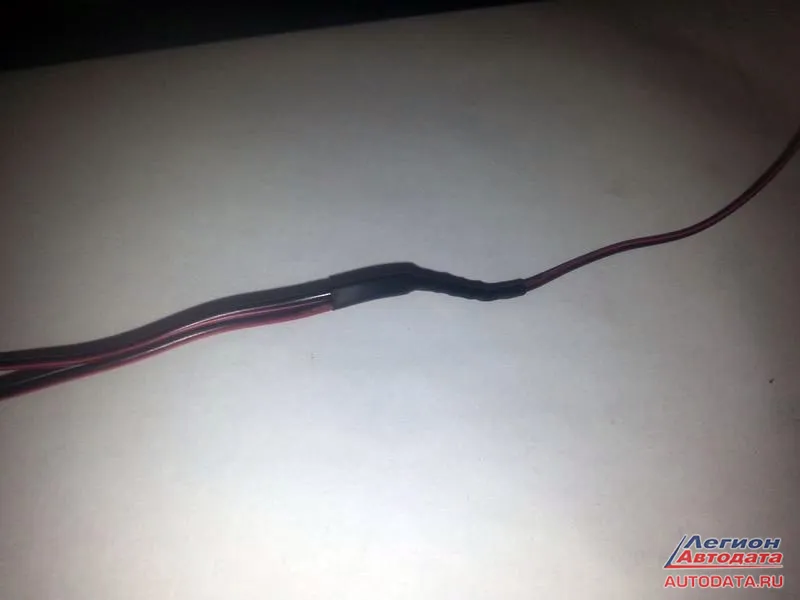

Или с помощью термоусадки. Правда в условиях автомобиля нацепить термоусадку на провод будет проблематично, скорее всего придется распиновывать разъем.
На этом я заканчиваю со скрутками, если будут какие вопросы - с удовольствием на них отвечу.
К написанию этой статьи меня сподвигли две истории.
Первая: человек в Питере хотел модернизировать мультимедиа на своем мерседесе. Но доехать до нас он не смог - автомобиль загорелся на трассе между Москвой и Питером. Результат на фото.
Причиной возгорания оказалась короткое замыкание в проводке.
Вторая история произошла уже у нас в установочном центре. На Гелендваген ставили дополнительную мультимедиа. В процессе работы надо было разобрать приборную панель и подключить свое оборудование. В процессе проверки при включении зажигания из-под переднего пассажирского сиденья пошел дым. Зажигание сразу же выключили и стали разбираться. Оказалось, что под сиденьем была установлена светодиодная лента для подсветки. Причем‚ никаких предохранителей на нее установлено не было.
Что случилось? Эта светодиодная лента отклеилась и упала на металлическое основание сиденья. Причем удачно упала: не заизолированными контактами на металл. Позже в этом автомобиле были еще найдены несколько критически важных ошибки, которые могли бы стать причиной пожара.
Сегодня затронем автоэлектрику, а именно, самое простейшее: "Рассмотрим несколько вариантов, как можно соединить 2 или более провода".
Итак, я знаю 5 способов соединить провода в автомобиле. Возможно кто то добавит в мою копилку еще несколько.
· Скрутка.
· Спайка
· Скотчлок.
· Гильза.
· Термоусадка с припоем.
Начнем с самого распространенного способа - скрутка.
Думаю что в подавляющем большинстве случаев ремонта проводки используются скрутки. Причем независимо от того, куда вы обращаетесь. Но стоит отметить, что правильная скрутка, правильно скрученная и за изолированная живет очень долго и не причиняет никаких неудобств.
Здесь я опишу, как сделать надежную скрутку, которая не разберется от минимального растяжения. Это результат моего личного опыта, поиска информации в интернете, советов от коллег, а также подсматриванием за работой других людей, которые профессионально занимаются установкой дополнительного оборудования.
Для того‚ чтобы сделать правильную скрутку‚ оба провода зачищаются примерно на 1-2 см
Скрутку будем делать “на излом”, так как она механически более прочная и если растягивать провода, то она так просто не растянется.
Скрещиваем провода в том месте, где заканчивается изоляция
И начинаем скручивать.
Скручивать надо как можно плотнее, чтобы был хороший контакт.
Дальше скрученный конец обвиваем вокруг одного из проводов
Со скруткой закончили, теперь ее надо заизоливать. И тут есть 2 варианта, термоусадка или изолента.
Начнем с изоленты, можно и с синей
Но я предпочитаю черную. Да и все профессиональные установщики ее предпочитают.
Изоленту плотно обматываем вокруг провода. Стараемся поддерживать постоянное натяжение
И готовый вариант:
Второй вариант - термоусадка. Если используется этот вариант, то термоусадку надо будет надеть до скрутки проводов.
Берем теромусадку с минимальным диаметром, который налезает на провод. Я взял ту, что была под рукой, можно брать и с меньшим диаметром, тогда уплотнение будет лучше:
натягиваем термоусадку на место скрутки и с помощью зажигалки усаживаем ее
И результат:
Следующий вариант скрутки я не рекомендую, так как она легко распускается при механическом воздействии на провод, но она хорошо подойдет для пропайки. Это скрутка в стык.
При этом зачищенные провода соединяются посередине зачищенного провода
И скручиваем:
Конечный вариант:
Если эту скрутку спаять и надеть на нее термоусдаку в цвет провода - то получается очень аккуратное соединение. Но о спайках в следующий раз.
Теперь рассмотрим вариант, когда от провода надо сделать ответвление. Можно разрезать провод, от которого надо сделать ответвление и сделать скрутку из 3х проводов, но это не лучший вариант. Лучше сделать так: с помощью ножа зачищаем 1-2 см провода, от которого надо сделать ответвление, так же зачищаем провод, который надо присоединить.
Дальше в проводе, от которого делаем ответвление, разделяем жилы на 2 пары, делая ушко, в которое продеваем подсоединяемый провод.
А дальше делаем скрутку.
Ну а дальше изолируем или с помощью изоленты
Или с помощью термоусадки. Правда в условиях автомобиля нацепить термоусадку на провод будет проблематично, скорее всего придется распиновывать разъем.
На этом я заканчиваю со скрутками, если будут какие вопросы - с удовольствием на них отвечу.
