Калибровка датчика нулевого положения руля без сканера (Daihatsu Terios/Toyota Cami 2002 г.)

Калибровка датчика нулевого положения руля Daihatsu Toyota Cami 2002г без сканера
19.04.2005

Калибровка датчика нулевого положения руляDAIHATSU.(Тойота Ками)2002г без сканера.

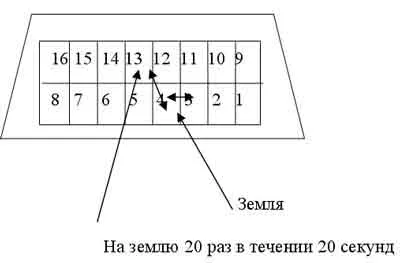

1)     При выключенном перемкнуть перемычкой разъемы 4 и 3

2)     Перемыкать и размыкать разъемы 4 и 13 в течении 20 сек более 20 раз , лампа EPS должна начать мигать непрерывно, для окончания калибровки необходимо проехать на машине со скоростью 20 км\ч пока лампа не погаснет. Калибровка закончена.

3)     Так же происходит калибровка ABS датчиков и соленоидов с той  лишь разницей, что перемыкаются контакты 4 и 13 .После того как лампаABS начнёт выдавать коды нажать несколько раз на педаль тормоза, лампа начнёт мигать непрерывно (в это время в меню сканера при чтении кодов появляются 8 кодов неисправности ,4 по датчика 4 по соленоидам с расшифровкой кодов, в конце каждой расшифровки в скобках надпись CHECK MODE), после этого проехать со скоростью более 20 км\ч до выключения лампы. Все калибровка закончена, лампа должна погаснуть.

4)     Для снятия кодов неисправности с двигателя перемкнуть контакт 12 с массой.





Калибровка датчика положения руля Тойота оборудованных системами TRC@VSC без сканера.

      1)Для калибровки датчика положения руля перемкнуть контакты диагностического разъёма Tc&E1 нажать и удерживать кнопку TRC off  нажать на педаль тормоза более 10 раз в течении 10 сек .При прохождении инициализации датчика раздастся звуковой сигнал. Выключить зажигание вытащить перемычку запустить двигатель , лампа VSC&ABS должна потухнуть.

Если после инициализации датчика положения руля код появляется вновь , то датчик требует замены.



KHVDiagnost.  www.dvdiagnosts.ru
