Lexus RX400H/Toyota Harrier hybrid: режим "INSPECTION MODE" для сервисных работ и условий Off-Road

25.02.2014

Обслуживание гибридных автомобилей Lexus RX400H / Toyota Harrier требует грамотных знаний о специализированном режиме проверки. Иначе, при некоторых ситуациях возможны серьезные поломки, например, системы полного привода.

Так, например, одной из особенностей гибридного автомобиля является, то, что на неподвижном автомобиле бензиновый двигатель автоматически отключается, если он прогрет, а высоковольтная батарея заряжена. Однако, при проведении некоторых сервисных работ, различных проверок (например для проверки угла опережения зажигания, частоты вращения холостого хода, работы системы полного привода (4WD) и т.д.), необходимо чтобы на неподвижном автомобиле бензиновый двигатель работал на режиме холостого хода. Для этого существует режим "INSPECTION MODE (4WD)".

Другой особенностью является то, что автомобили Lexus RX400H / Toyota Harrier оснащены системой полного привода (режим 4WD), подключение которого осуществляется посредством электронного управления. Поскольку в режиме 4WD, при выполнении проверок на беговых барабанах (на тормозном стенде) могут возникнуть условия для срабатывания систем VSC и TRC, то необходимо отключить режим 4WD. Однако на автомобилях нет выключателя или рычага позволяющего отключить данный режим. Поэтому для проведения данных проверок необходимо использовать специальный сервисный режим "INSPECTION MODE (2WD)". В этом режиме будет отключена системы VSC и TRC и система контроля полного привода (отключен задний электродвигатель).


Активация и деактивация режима "INSPECTION MODE (2WD)"

Примечание: необходимо помнить, что при использовании режима "INSPECTION MODE 2WD" в память блока управления могут быть записаны коды неисправностей. После выключения этого режима на комбинации приборов может загореться общий индикатор неисправности. В этом случае необходимо стереть коды неисправности.

1. (При помощи диагностического сканера)
Пользуясь инструкцией к сканеру выберите режим "INSPECTION MODE (2WD)".

2. (Без диагностического сканера)
а) Поверните ключ зажигания в положение "ON". Селектор должен находиться в положении "P".
Примечание: дальнейшие действия необходимо выполнить в течение 60 с.
б) Два раза полностью выжмите педаль акселератора. После этого нажмите педаль тормоза.
в) Удерживая педаль тормоза нажатой, переведите селектор в положение "N", два раза полностью выжмите педаль акселератора.
Примечание: все манипуляции проводятся одной ногой, т.е. при нажатии педали акселератора педаль тормоза отпускается.
г) Нажимая педаль тормоза, переведите селектор в положение "P" и два раза полностью выжмите педаль акселератора.
д) Удерживая педаль тормоза запустите двигатель, переведя ключ зажигания в положение "START".

3. Переход в режим "INSPECTION MODE (2WD)" отображается на многофункциональном дисплее комбинации приборов и загорается индикатор "READY ON". Бензиновый двигатель начинает работать постоянно.

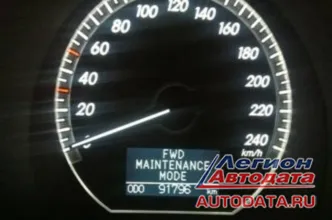

Toyota Harrier.

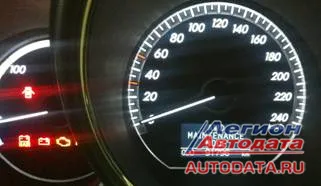

Lexus RX400h.

4. Для выхода из режима "INSPECTION MODE (2WD)" выключите зажигание.


Активация и деактивация режима "INSPECTION MODE (4WD)"

1. (При помощи диагностического сканера)
Пользуясь инструкцией к сканеру выберите режим "INSPECTION MODE (4WD)".

2. (Без диагностического сканера)
а) Поверните ключ зажигания в положение "ON". Селектор должен находиться в положении "P".
Примечание: дальнейшие действия необходимо выполнить в течение 60 с.
б) Четыре раза полностью выжмите педаль акселератора. После этого нажмите педаль тормоза.
в) Удерживая педаль тормоза нажатой, переведите селектор в положение "N", четыре раза полностью выжмите педаль акселератора.
Примечание: все манипуляции проводятся одной ногой, т.е. при нажатии педали акселератора педаль тормоза отпускается.
г) Нажимая педаль тормоза, переведите селектор в положение "P" и четыре раза полностью выжмите педаль акселератора.
д) Удерживая педаль тормоза запустите двигатель, переведя ключ зажигания в положение "START".

3. Переход в режим "INSPECTION MODE (4WD)" отображается на многофункциональном дисплее комбинации приборов и загорается индикатор "READY ON". Бензиновый двигатель начинает работать постоянно.


Toyota Harrier.


Lexus RX400h.


4. Для выхода из режима "INSPECTION MODE (4WD)" выключите зажигание.


Обслуживание автомобиля в режиме "INSPECTION MODE"

1. Прогрейте двигатель и выключите кондиционер.
2. Активируйте один из двух вариантов режима "INSPECTION MODE" в соответствии с проводимой проверкой, после чего установите селектор в соответствующее положение, указанное в таблице.
Примечание: в режиме "INSPECTION MODE" частота вращения при отпущенной педали акселератора составляет 900 об/мин, при выжатой менее чем на 60% - около 1500 об/мин, при выжатой более чем на 60% - 2500 об/мин.

Процедура проверки Режим "Inspection Mode" Положение селектора
Дорожный тест 4WD Inspection Mode
D
Проверка тормозной системы на беговых барабанах 2WD Inspection Mode

N
Проверка спидометра 2WD Inspection Mode
D
Проверка токсичности 4WD Inspection Mode
P
Проверка фар 4WD Inspection Mode
P
3. Деактивируйте режим "Inspection Mode" сразу же по завершению проверки, для этого поверните ключ зажигания в положение "OFF".
Внимание: движение на автомобиле с активированным режимом "INSPECTION MODE" может привести к поломке трансмиссии.

4. При проверке спидометра и проведении теста на беговых барабанах.
Внимание:
- Убедитесь, что включен режим "2WD Inspection Mode".
- Резкие ускорения или замедления при приведении проверки могут повредить трансмиссию.
- Не используйте приспособление для проверки спидометра (беговые барабаны), которое не позволяет плавно изменять нагрузку при ускорении и замедлении.
- Нажимайте плавно на педаль акселератора и тормоза.


Меры предосторожности при проверке на беговых барабанах

Внимание:
- Перед проведением проверки на беговых барабанах (например, при прохождении технического осмотра) необходимо отключить систему контроля полного привода (отключен задний электродвигатель), системы VSC и TRC. Для этого активируйте режим "2WD Inspection Mode".
- Допускается проводить проверку на беговых барабанах при вывешенной задней оси (установленной на подставки или на свободно вращающиеся ролики).

1. Установите колеса (передние или задние) на барабаны.
2. Активируйте режим "2WD Inspection Mode".
3. Установите селектор трансмиссии в положение "N".
4. Выполните проверку.
Примечание: резкие ускорения или замедления при приведении проверки могут повредить трансмиссию. Нажимайте плавно на педаль акселератора и тормоза.
5. После проведения проверки деактивируйте режим "2WD Inspection Mode", переведя ключ зажигания в положение "OFF".
Внимание: движение на автомобиле с активированным режимом "INSPECTION MODE" может привести к поломке трансмиссии.





Полезная функция режима INSPECTION MODE 4WD для условий "OFF Road"

Одной из замечательных особенностей режима "INSPECTION MODE 4WD" - является возможность реализация "честного" полного привода. Так как на автомобиле нет понижающей и повышающей передачи, нет блокировок мостов и дифференциала, "полный привод" здесь "условно полный". На автомобиле отсутствует карданный вал к заднему мосту, а сам задний мост представляет собой электромотор, который включается по команде блока управления, когда передние колеса начали пробуксовывать. При этом сам электромотор потребляет достаточно много энергии и высаживает ВВБ до минимума практически за одну минуту буксования. А если мы вспомним, что назад данный автомобиль движется только за счет энергии, запасенной в ВВБ, то становится понятно, что если уж вы "засели", то выезжать надо только передом, т.е. с участием ДВС.

Многие владельцы расстались с автомобилем только по этой причине. Поэтому дам вам совет, как лучше всего поступить, если уж вам так необходимо проехать через бездорожье, или если вы увязли в глубоком снегу.

Заглушите автомобиль, и заведите его вновь в режиме "тест-мод", т.е. в сервисном режиме. Что происходит в этом режиме: первое - ДВС начинает работать постоянно, второе - отключается зарядка ВВБ, третье (самое главное для вас) - отключаются антиблокировочная система тормозов (ABS), противобуксовочная, курсовой устойчивости. Машина начинает просто "грести" на полной мощности всеми четырьмя колесами. В этом режиме машина хоть немного начинает походить на небольшой внедорожник.

Внимание:
- двигаться на машине с включенным режимом "INSPECTION MODE" нельзя! Это приведет к выходу из строя трансмиссии. Т.е. после того, как вы выехали из грязи, надо заглушить автомобиль и завести его уже в обычном режиме.
- решение о применении режима "INSPECTION MODE" вы принимаете самостоятельно и, поэтому, ответственность за возможные аварийные ситуации при движении в данном режиме лежат на вас.
