Opel Corsa D. Помеха в эталонной осциллограмме помогла в доказательстве неисправности

10.11.2019

Автомобиль: Opel Corsa D 2008 z14xep 1.4 л 90 л.с.

Речь в данной статье пойдёт скорее не о поиске неисправности, а о способах доказывания существующей неисправности для клиента и другого сервиса, где производились работы по замене цепи ГРМ в двигателе.

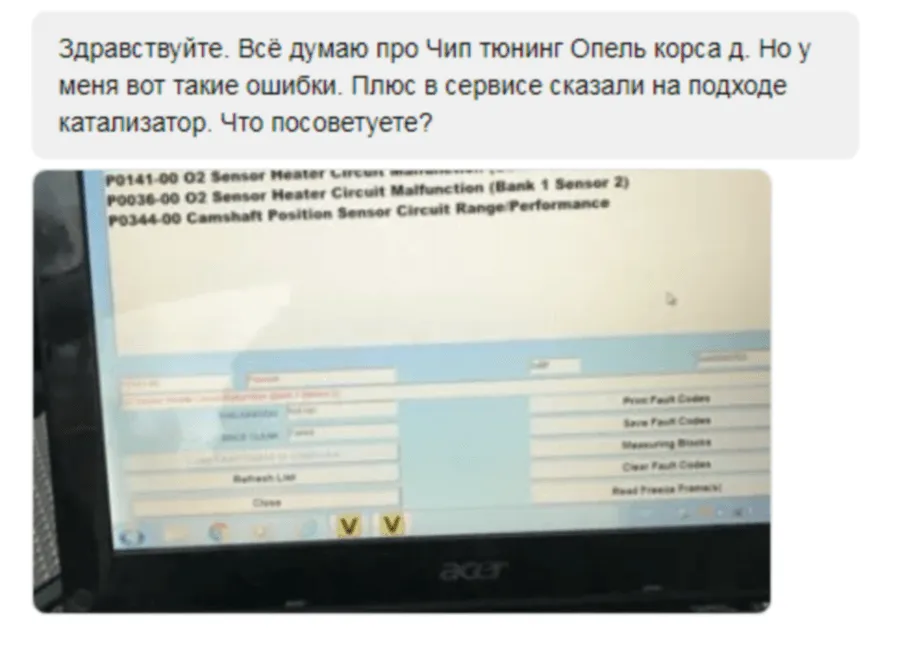

С клиентом вели переписку уже давно на тему перепрошивки его автомобиля, немного его консультировал. И вот в один из дней он пишет мне примерно следующее:

С клиентом вели переписку уже давно на тему перепрошивки его автомобиля, немного его консультировал.
На что я ему ответил и про возможность чип-тюнинга и главное, что необходимо разбираться с ошибкой P0344 (ошибка по датчику распредвала)

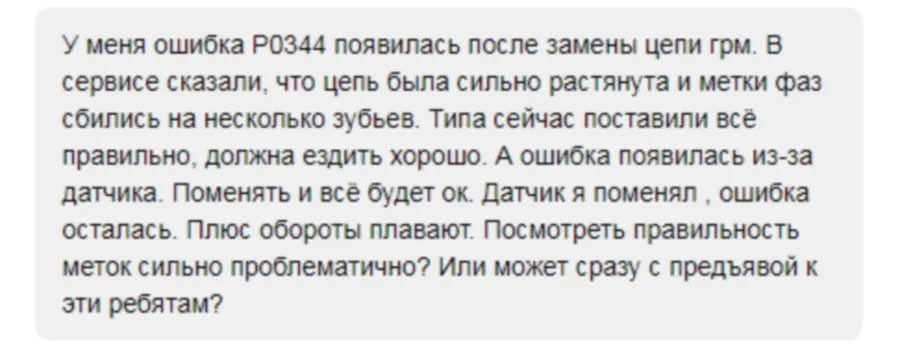

На что я получаю от него следующую информацию:

На что я ему ответил и про возможность чип-тюнинга и главное, что необходимо разбираться с ошибкой P0344 (ошибка по датчику распредвала)
После этого мы в ходе переписки пришли к выводу, чтобы он сначала съездил к ним с просьбой разобраться, а только потом уже приезжал ко мне.

Через несколько дней он до них доехал, оставил автомобиль на несколько часов. В результате они сказали, что вскрывать крышку двигателя долго, пусть сначала датчики проверит, причем про датчик коленвала почему-то утверждали, мол, он может давать такой эффект. Так или иначе автомобиль приехал ко мне в мастерскую.

Передо мной стояла задача убедиться, что метки ГРМ выставлены верно, ведь ошибка просто так после замены не загорается, а именно так может себя проявлять ошибочное выставление меток системы ГРМ.

Подключил сканер, включил зажигание, ошибки подтвердились.

Подключил сканер, включил зажигание, ошибки подтвердились.

Я прекрасно понимаю, что ошибка по датчику распредвала может гореть и из-за неисправности электрических цепей, и по идее при сбросе ошибки на незаведённом авто должна сразу же проявить себя снова (так было уже в моей практике).

Сбросил ошибки, всё стало чисто, ничего не появилось. Подобный расклад наводит на мысли, что ошибка проявляется лишь при движущемся распредвале, а значит мои предположения начинают подтверждаться.

Завёл автомобиль, он сначала подкинул обороты до 2200, затем снизил до нормального холостого хода, секунд пять неравномерно работал, а потом нормализовался. Ошибка P0344 снова появилась.

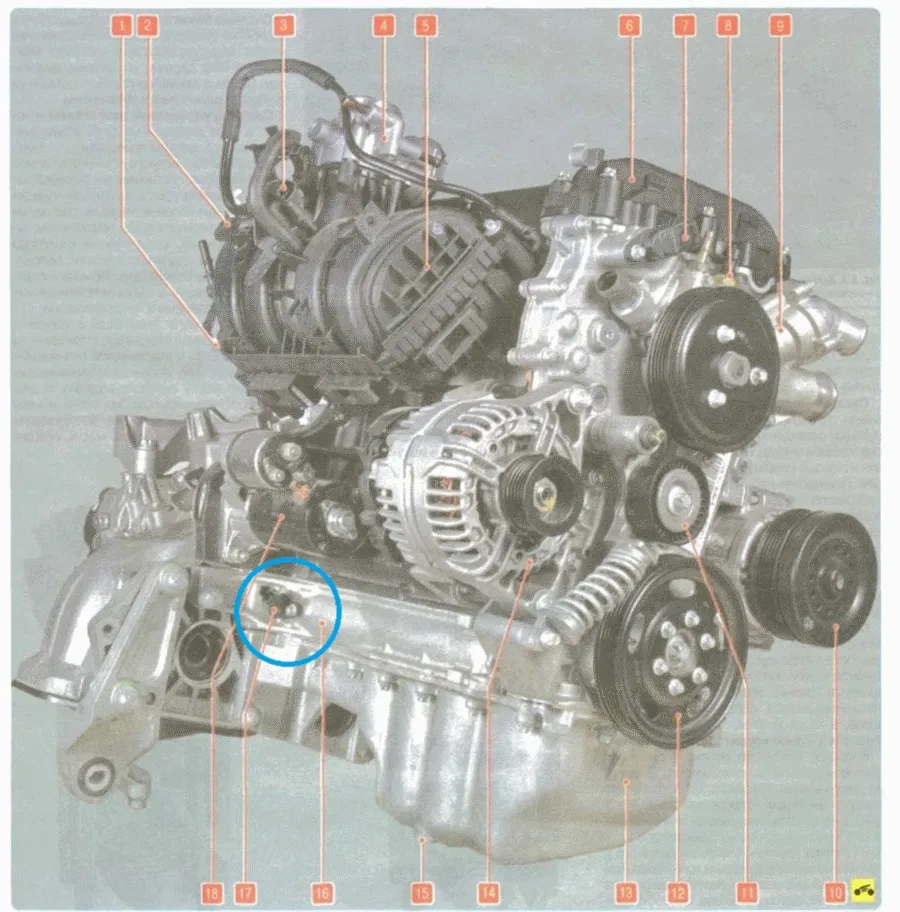

Теперь нужно было сверить метки. Изначально планировал снять осциллограмму ДПРВ+ДПКВ. Если с датчиком распредвала вопросов не возникло: немного пришлось разобрать штатный разъём, но доступ получил, то ДПКВ В данном авто расположено очень далеко и неудобно. (у меня отсутствует смотровая яма)

Если с датчиком распредвала вопросов не возникло: немного пришлось разобрать штатный разъём, но доступ получил, то ДПКВ В данном авто расположено очень далеко и неудобно. (у меня отсутствует смотровая яма).
Сам ЭБУ расположен в моторном отсеке, рядом с двигателем, тоже довольно неудобен в плане диагностики, подключения щупов к пинам.

Пока искал сигнальный пин ДПРВ на датчике заодно и проверил исправность цепей датчика: и +5В и масса масса были, сигнальный пин звонится до блока ЭБУ кабельтрекером.

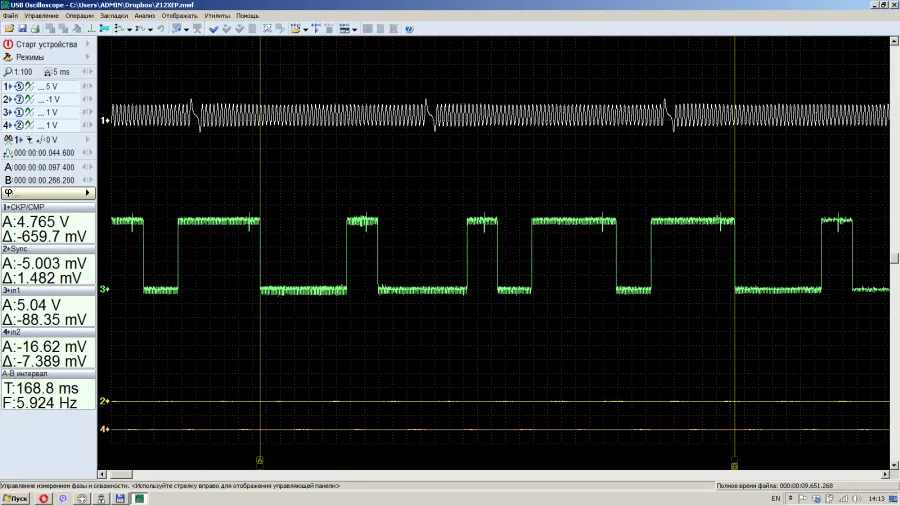

Эталонные осциллограммы найдены на просторах Интернета:

Эталонные осциллограммы найдены на просторах Интернета.
Авто: Opel Corsa D 2007-2014

Код двигателя : Z12XEP 16V 1.2L

Эталон синхронизации

Система управления двигателем

Синхронизация ГРМ

Сигнал ДПКВ + ДПРВ

холостой ход

Несмотря на то, что осциллограмма снята с другой модели двигателя, можно её принять за эталон: Как я понял из программы диагностики ЭБУ на этих моделях стоят одинаковые (и у z12xep, и у z14xep стоят блоки Bosch ME761C), а значит и алгоритм обработки сигналов не должен отличаться.

Итого получается, что снять я могу только сигнал с распредвала. Была мысль подключить датчик давления в цилиндр, чтобы отловить ВМТ, но катушка имеет общий корпус на все 4 цилиндра.

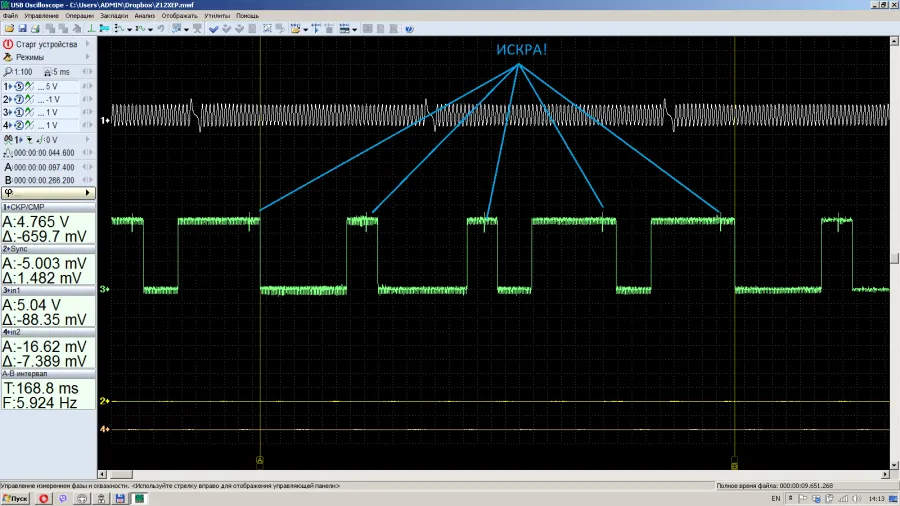

Покрутив-повертев осциллограмму, заметил то, что на сигнале ДПРВ имеются помехи. Это же искра!

Привязавшись к ней, как к точке отсчета мы сможем хотя бы примерно понимать, где ВМТ в данном случае.

Привязавшись к ней, как к точке отсчета мы сможем хотя бы примерно понимать, где ВМТ в данном случае.

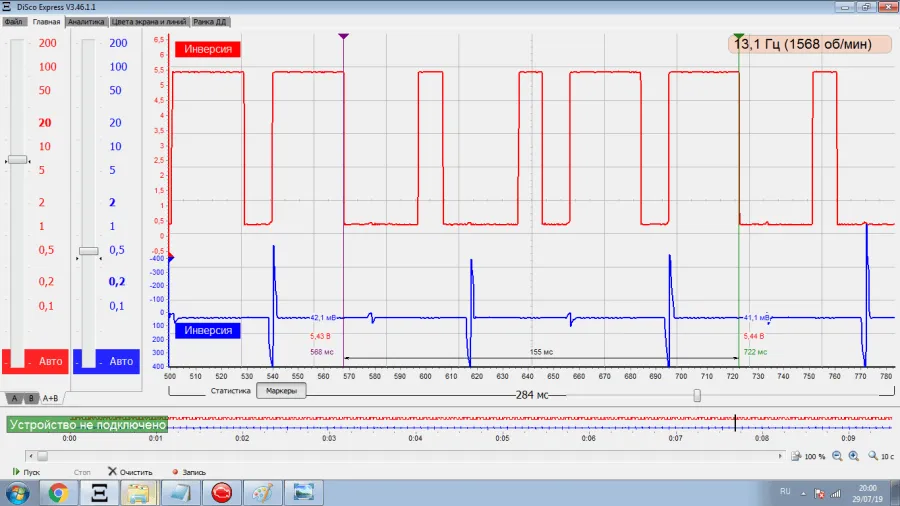

Подключил датчик-присоску на катушку в районе первого цилиндра:

Подключил датчик-присоску на катушку в районе первого цилиндра

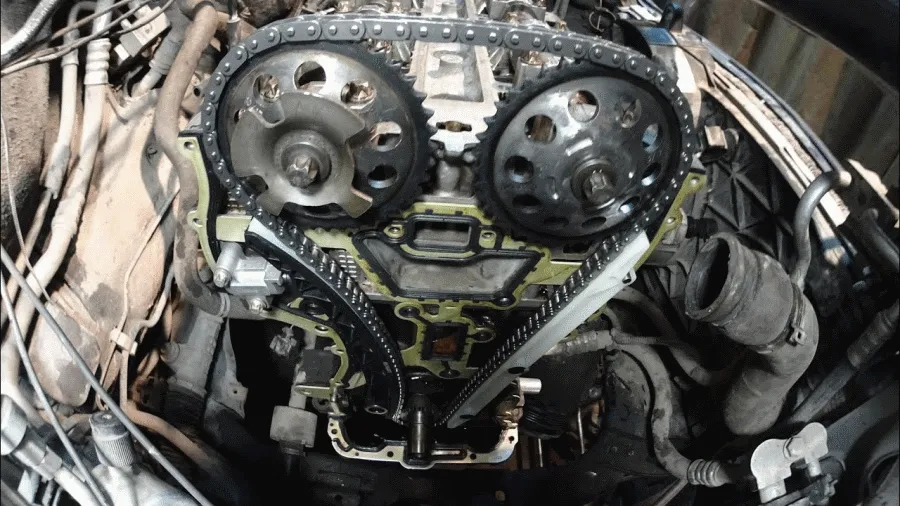

Чтобы понимать вообще, почему такой сигнал получается на датчике распредвала, надо понимать, как выглядит задающий лепесток на распредвале:

Чтобы понимать вообще, почему такой сигнал получается на датчике распредвала, надо понимать, как выглядит задающий лепесток на распредвале
Тем, кто знаком с принципом работы датчика Холла, понятна природа такого сигнала.

Данную осиллограмму следует трактовать таким образом, что не искра бьёт неправильно, а именно сам распредвал генерирует сигнал неверно, невовремя. В зоне задающего диска коленвала с маховиком никаких работ не производилось, поэтому искра стабильно привязана к положению коленвала (с учетом коррекции угла зажигания на ХХ). Я в свою очередь знаю, что производились работы по замене цепи ГРМ, а значит с метками распредвала могли ошибиться и что-то смонтировать неправильно.

Возвратимся к полученной осциллограмме. Невооруженным глазом видно, насколько сильно смещена искра относительно сигнала ДПРВ, если сравнивать с эталоном. Маркерам отмечены линии, которые должны соответствовать ВМТ согласно эталону, и очевидное несоответствие в опережении зажигания наводит на мысли о неверной генерации сигнала с ДПРВ. Остается лишь вопрос, как авто при таком смещении может вообще нормально заводиться, работать на ХХ (хоть и не сразу) и развивать мощность.

Попробовал другим способом нащупать ВМТ в этом двигателе, привязав её к сигналу с ДПРВ.

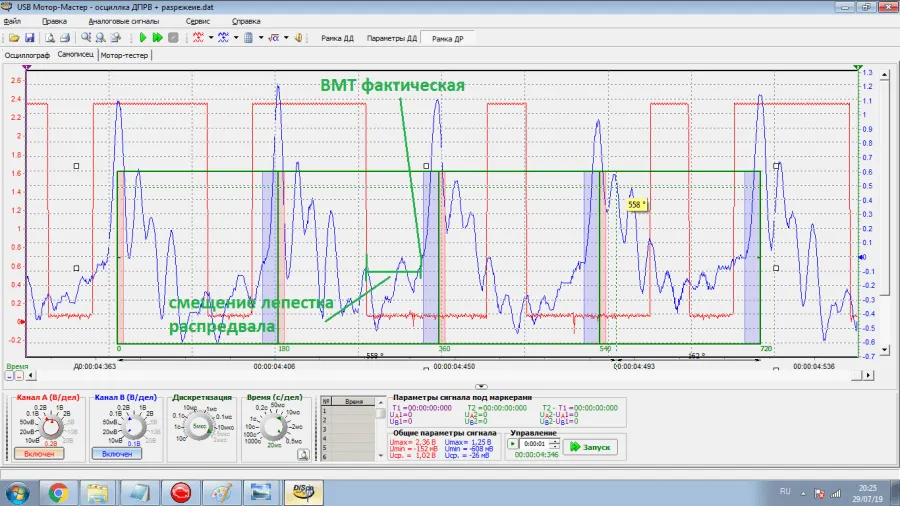

Подключил датчик разрежения:

Подключил датчик разрежения.
Пожалуй впервые ощутил нехватку каналов осциллографа именно сейчас: Хотелось бы третий канал, чтобы определить где первый цилиндр для осциллограммы разрежения. В целом её можно читать и так, но было бы удобнее.

Из осциллограммы видно, что пульсации разрежения в двигателе нормальные, без искажений. Не совсем понятно, почему, ведь судя по двум замерам распредвал смещен очень сильно!

Пошёл в интернет, чтобы понять, как вообще меняют эту цепь и где можно ошибиться при этих работах.

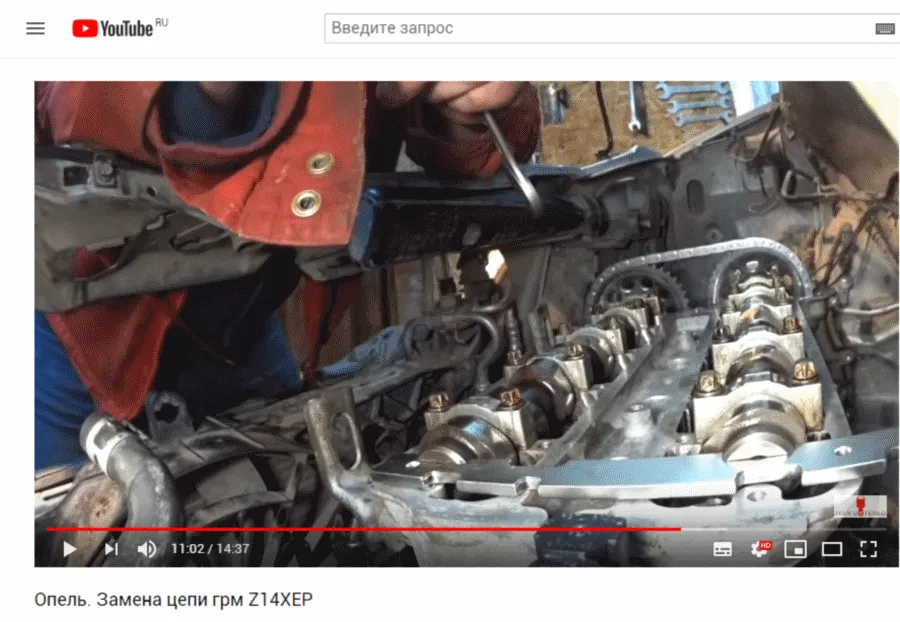

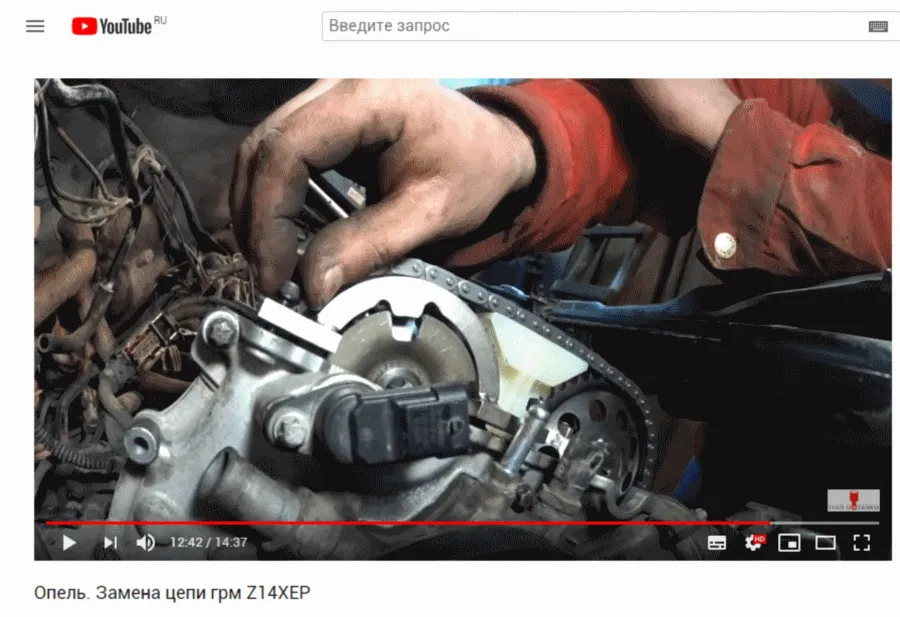

Представлю скриншоты из видеоролика на ютубе, на которые следует обратить внимание.

Представлю скриншоты из видеоролика на ютубе, на которые следует обратить внимание.
При выставлении меток ставится специальная планка на распредвалы. По заверению автора ролика ставится очень плотно, зазоры очень маленькие, распредвалы фиксируются без единого люфта.

Задающий лепесток ДПРВ не имеет шпонок при посадке его на распредвал, то есть без спецфиксатора может быть установлен в любом положении.

Как это делается правильно можно увидеть на скриншотах:

Как это делается правильно можно увидеть на скриншотах.

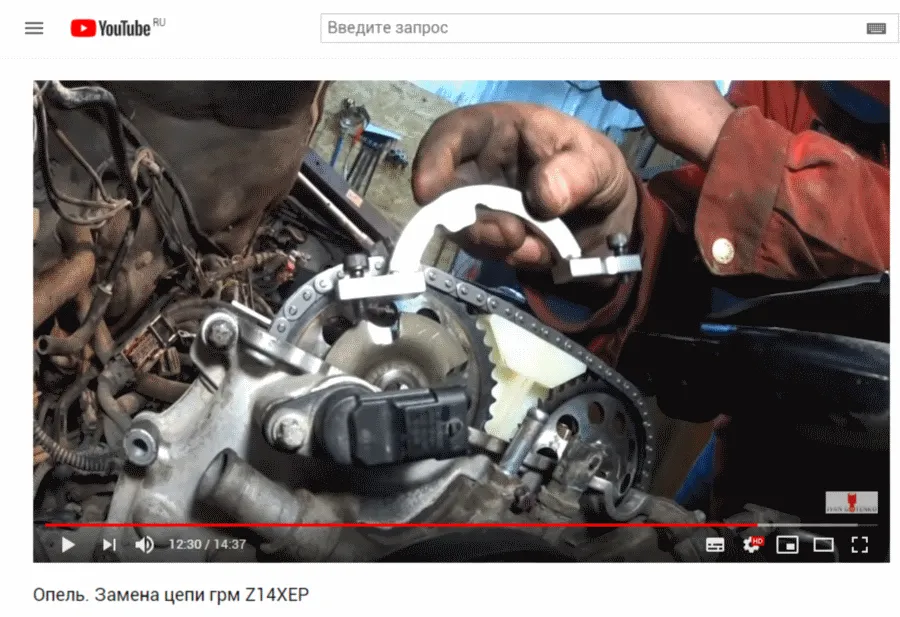

Скриншот 2 из ютуба

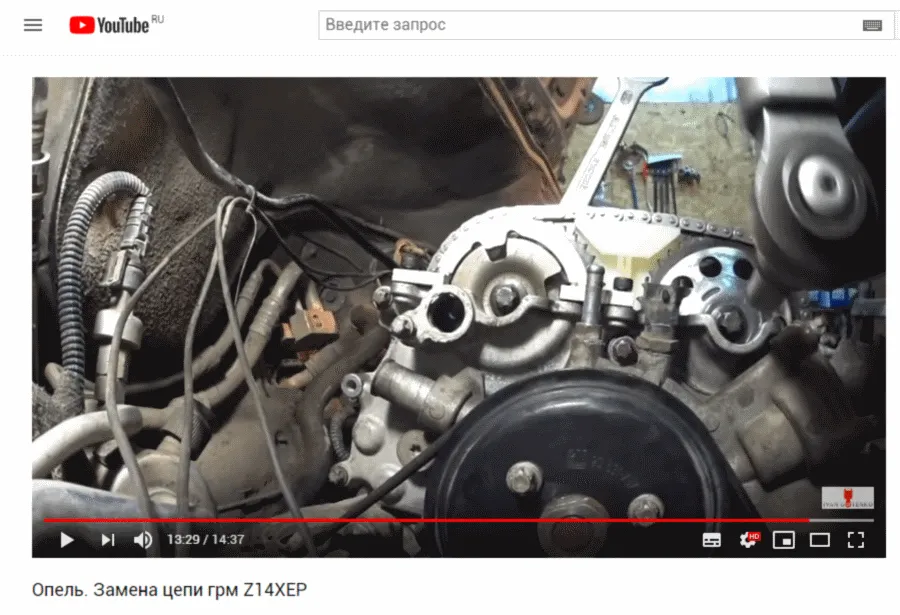

Скриншот 3 из ютуба
После этой дополнительной проверки у меня не осталось сомнений, что лепесток был установлен неверно. Если с распредвалами еще всё более-менее нормально было, двигатель поэтому нормально и работал, то с лепестком они промахнулиссь. Всего скорее данного комплекта фиксаторов в той мастерской просто не было.

Проверить методом вскрытия владелец мне не дал, потому что он хотел сохранить гарантийность работ той мастерской, чтобы там исправить ситуацию без доп.затрат. Все диагностические проверки проводились без вскрытия.
