Renault Logan. Вентилятор

С наступлением жары автомобиль Рено Логан начал перегреваться, оказалось что вентилятор радиатора не работает. Причину владелец (с моей подсказкой), нашёл быстро - сгорел термопредохранитель резистора вентилятора, служащий для обеспечения маленькой скорости вращения. О том, почему же не работает вторая скорость не задумались, а зря…

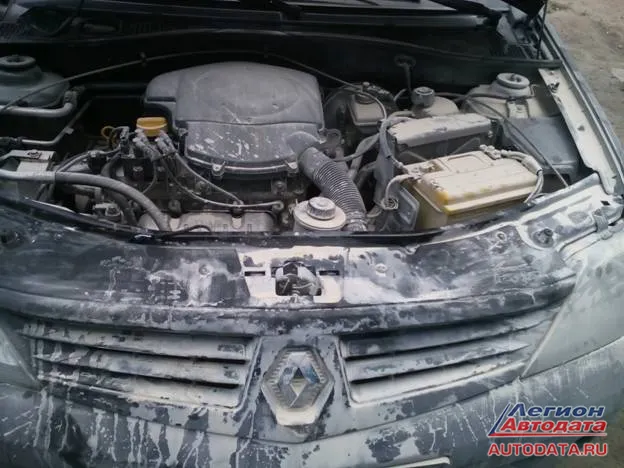

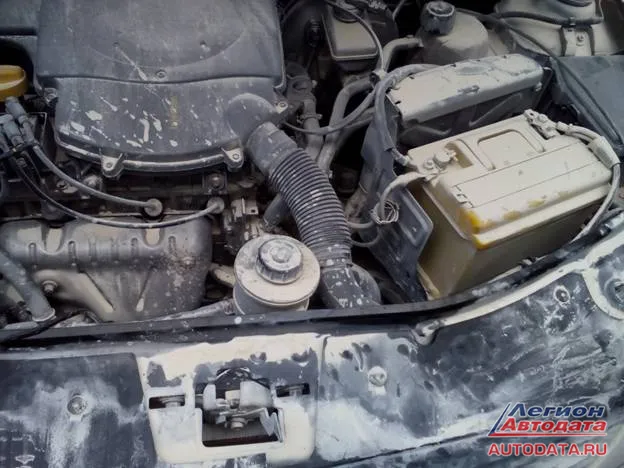

Резистор владелец заменил, вентилятор работает, всё хорошо. Однако к вечеру этот автомобиль стал выглядеть вот так…

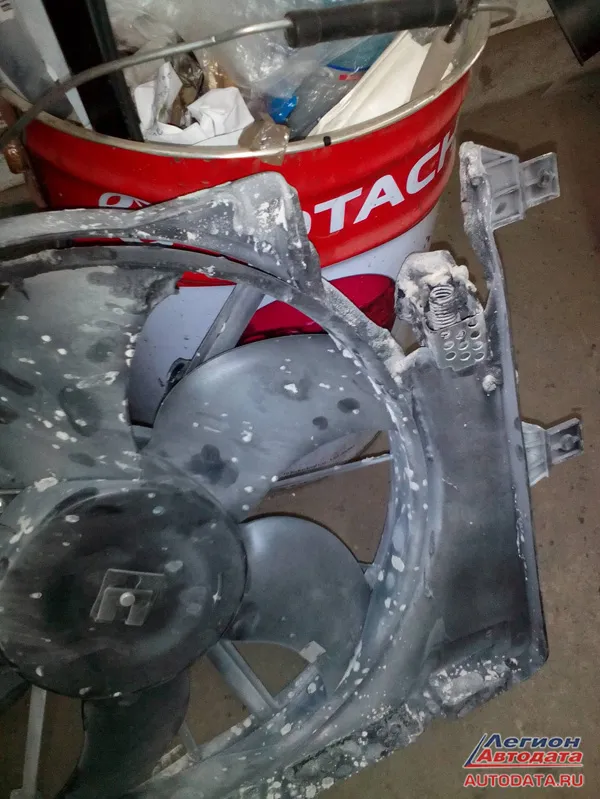

Причиной пожара стал этот злосчастный резистор, но почему?


Первая мысль - заклинил вентилятор, не подтвердилась. Изучаем схему этого автомобиля.

Как говорят электронщики: "туплю в схему" и не понимаю, что могло привести к такому финалу, всё ведь просто, напряжение подаётся либо напрямую на вентилятор, либо через этот резистор. Непонятно ещё, почему не работала вторая скорость вентилятора когда машина перегревалась.


Больше года назад автомобиль поучаствовал в небольшом ДТП, была повреждена как раз эта часть. Но проводка вся на виду, повреждений не видно, да и ДТП было незначительным. Стал изучать проводку "на местности", и каково было моё удивление от вот этого:

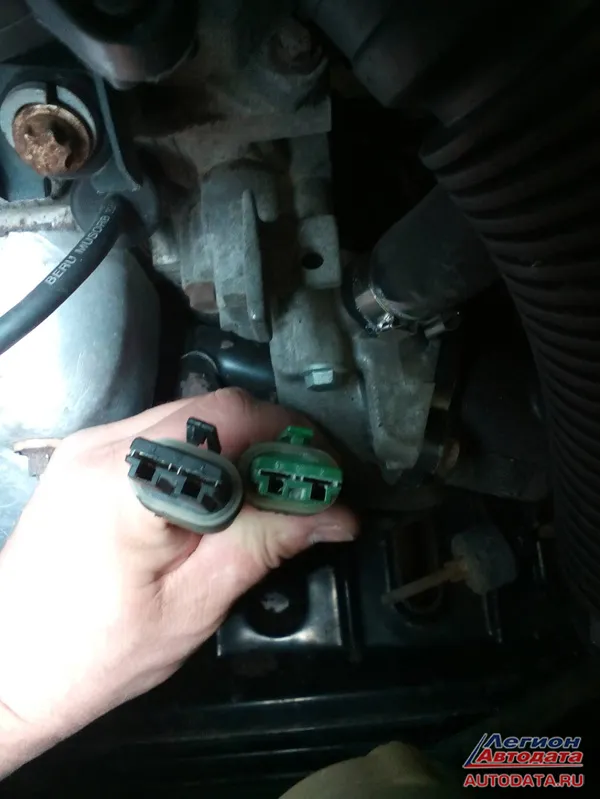

Это разъёмы вентилятора и резистора, различаются только цветом, длина проводов одинакова, то есть вероятность правильной сборки после ремонта составляет 50%.

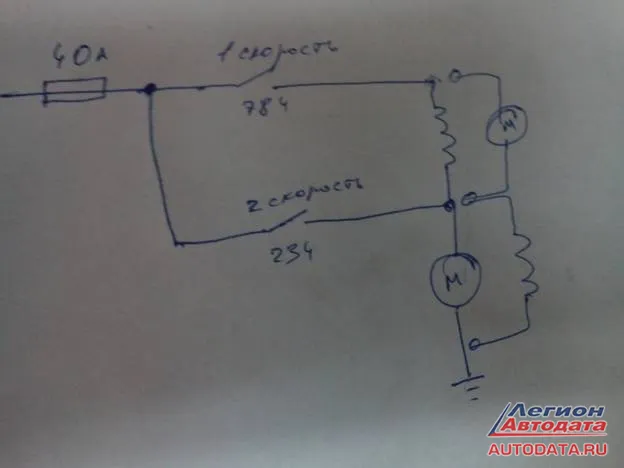

Разъёмы были перепутаны. При включении второй скорости вентилятора, резистор работал просто как нагреватель. Термопредохранитель в нём сработал, но пластик загорелся раньше. Удивительно также, как машина всё прошлое лето отъездила, возможно радиатор был почище и вторая скорость просто не включалась?

И такая мелочь может привести к очень серьёзным последствиям. Трос капота сгорел сразу, так как оказался в эпицентре пожара, что ещё больше осложнило спасение автомобиля. Но владелец рад что так легко отделался, можно сказать, "лёгким шоком". Гугл подсказал, что это не единичный случай, но до пожара там не доходило.

Одинаковые разъёмы встречаются не только в Рено, и такие места нужно знать. Эта статья только для обмена опытом, а не для того чтобы кого-то обвинить.
