Самодиагностика ABS Nissan (v.1.0)

21.06.2006

2001-02г.г, система ABS, самодиагностика - Quest





Считывание диагностических кодов (вариант 1)



  1. Выключите зажигание

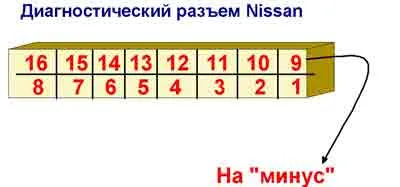

  2. Соедините контакт №9 на диагностическом разъеме с «массой»
  3. Включите зажигание
  4. Не нажимайте педаль тормоза
  5. Оринтировочно через 3 секунды лампочка системы ABS начнет мигать ( в правом верхнем углу приборной панели)
  6. Считайте и определите диагностический код (коды)






Удаление (стирание) диагностических кодов



  1. Соедините контакт №9 диагностического разъема с «массой» (минусом)
  2. Через 1 секунду разъедините контакт
  3. Повторите процедуру (1 и 2 пункты)
  4. После удаления DTC  лампочка системы ABS будет «отмигивать» код №12 :

                                         « Проблем нет, все в порядке».



После ремонта системы рекомендуется совершить пробную поездку и удостовериться в том, что неисправность устранена и коды неисправностей не возникают.



   Считывание диагностических кодов (вариант 2)



   Если Вам "попался" диагностический разъем вот такого вида:






,- то считывание кодов неисправностей производится приблизительно по такому же алгоритму:

- выключите зажигание
- соедините контакт №4 с "минусом"
- включите зажигание
- не нажимайте на педаль тормоза
- приблизительно через 3 секунды лампочка системы ABS начнет мигать на панели приборов, показывая тем самым код или коды неисправностей.



Перечень диагностических кодов неисправностей



2001-02г.г, автомобиль Nissan - Quest



12 No Problems Detected

18 Sensor Rotor

21 Front Right Sensor Circuit Open

22 Front Right Sensor Circuit Short

25 Front Left Sensor Circuit Open

26 Front Left Sensor Circuit Short

31 Rear Right Sensor Circuit Open

32 Rear Right Sensor Circuit Short

35 Rear Left Sensor Circuit Open

36 Rear Left Sensor Circuit Short

41 Front Right Actuator Outlet Solenoid

42 Front Right Actuator Inlet Solenoid

45 Front Left Actuator Outlet Solenoid

46 Front Left Actuator Inlet Solenoid

51 Right Rear Actuator Outlet Solenoid

52 Right Rear Actuator Inlet Solenoid

55 Left Rear Actuator Outlet Solenoid

56 Left Rear Actuator Inlet Solenoid

57 Power Supply (Low Voltage)

61 Actuator Motor Or Motor Relay

63 Solenoid Valve Relay

71 ABS actuator/control unit



2001-02 г.г, автомобиль Nissan - Frontier с системой 4WD



12 No Problems Detected

17 "G" Sensor Or Circuit Fault

18 Sensor Rotor

21 (2) Right Front Sensor Or Open Circuit Fault

22 (2) Right Front Sensor Or Short Circuit Fault

25 (2) Left Front Sensor Or Open Circuit Fault

26 (2) Left Front Sensor Or Short Circuit Fault

31 (2) Right Rear Sensor Or Open Circuit Fault

32 (2) Right Rear Sensor Or Short Circuit Fault

35 (2) Left Rear Sensor Or Open Circuit Fault

36 (2) Left Rear Sensor Or Short Circuit Fault

41 Right Front Outlet Actuator Solenoid

42 Right Front Inlet Actuator Solenoid

45 Left Front Outlet Actuator Solenoid

46 Left Front Inlet Actuator Solenoid

55 Rear Outlet Actuator Solenoid

56 Rear Inlet Actuator Solenoid

57 Power Supply Low

61 Actuator Motor Or Relay

63 Solenoid Valve Relay

71 ABS Control Unit

(2)  Этот код неисправности будет активирован только в том случае, если одно или более колес автомобиля находятся в движении более 40 секунд



2002год выпуска, автомобиль Nissan Xterra XE S/C



12 No Problems Detected (1)

17 "G" Sensor Or Circuit Fault

18 Sensor Rotor

21 (2) Right Front Sensor Or Open Circuit Fault

22 (2) Right Front Sensor Or Short Circuit Fault

25 (2) Left Front Sensor Or Open Circuit Fault

26 (2) Left Front Sensor Or Short Circuit Fault

31 (2)(3) Right Rear Sensor Or Open Circuit Fault

32 (2)(3) Right Rear Sensor Or Short Circuit Fault

35 (2) Left Rear (4WD) Or Rear (2WD) Sensor Or Open Circuit Fault

36 (2) Left Rear (4WD) Or Rear (2WD) Sensor Or Short Circuit Fault

41 Right Front Outlet Actuator Solenoid

42 Right Front Inlet Actuator Solenoid

45 Left Front Outlet Actuator Solenoid

46 Left Front Inlet Actuator Solenoid

55 Rear Outlet Actuator Solenoid

56 Rear Inlet Actuator Solenoid

57 Power Supply Low

61 Actuator Motor Or Relay

63 Solenoid Valve Relay

71 ABS actuator/control unit

(1) Cистема работает нормально

(2) Этот код неисправности будет активирован только в том случае, если одно или более колес автомобиля находятся в движении более 40 секунд

 (3) Только для моделей 4WD

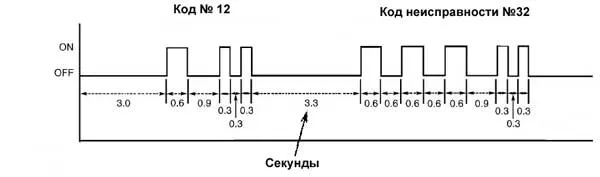

  Как считывать коды неисправностей



Код №12 (пример)



- промежуток 3 секунды
- "десятки" - "длинная вспышка" продолжительностью 0.6 секунды
-  временной промежуток между "десятками" и "еденицами" - 0.9 секунды
- "еденицы" - "короткая" (короткие) вспышки продолжительностью 0.3 секунды
-  временной промежуток между кодами неисправностей - 3.3 секунды

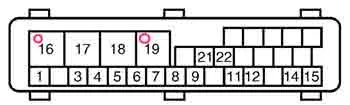

Проверка  "минуса" актуатора



Иногда некоторые неисправности могут возникать из-за банального отсутствия "минуса".
Один из вариантов проверки:



 - проверьте проводимость между контактами №№ 16, 19 и "минусом".
Прибор должен показывать  "zero ohms"
