Система 4WD TOYOTA - диагностика и самодиагностика



Диагностика

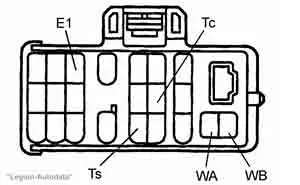

1. Снимите перемычку с выводов "WA" и "WB" диагностического разъема.



4wd_1.jpg     4wd_2.jpg

2. Установите перемычку на выводы "Тс" и "Е1" диагностического разъема.

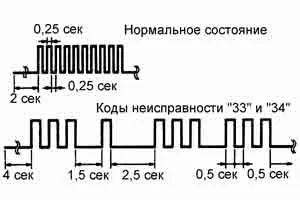

3. Включите зажигание и определите коды неисправностей по числу миганий индикатора неисправности "4WD" (см. таблицу "Коды неисправности при диагностике").

КОДЫ НЕИСПРАВНОСТЕЙ



Код

Неисправность

Условия диагностики

81

Неисправность в цепи линии связи
с электронным блоком управления двигателем

Обрыв или короткое замыкание в цепи при напряжении на
выводе "IG1" более 9,5 В в течение более 0,5 секунд

96

Неисправность датчика частоты
вращения

Замок зажигания в положении "ON". При обнаружении
неисправности блоком управления ABS

97

Неисправность датчика положения
рулевого колеса

Замок зажигания в положении "ON". При вращении руля более 0,8 секунды сигнал с датчика не изменяется

98

Электромагнитный клапан
перераспределения крутящего момента - обрыв или короткое замыкание

Замок зажигания в положении "ON". При напряжении на
выводе "IG1" более 9,5 В давление рабочей жидкости в магистрали электромагнитного клапана 568 кПа. Обрыв или короткое
 замыкание в цепи электромагнитного клапана более 1 секунды

99

Система 4WD

- Превышение времени работы муфты блокировки межосевого дифференциала установленного значения,
- Нагрузка на колеса неравномерная (разные шины)



4. Снимите перемычку "Тс" - "Е1".
5. Установите перемычку между выводами "WA" и "WB" диагностического разъема.
