Lexus RX300. Возможные причины ошибки Р1346

Lexus RX300 «Меняем муфту VVT-i»? «Первоначальный диагноз не подтвердился»

Автомобиль Lexus RX300 с мотором 1MZ-FE пришел из другой автомастерской с диагнозом: « Замена муфты VVT-i».

Но клиент приехал не «менять» - проверить поставленный диагноз... (см. Примечание)

Поверяем, выясняем неисправность: Р1346 WT (Variable Valve Timing) Sensor/Camshaft Position Sensor Circuit Range/Performance Problem (Bank 1)

Освежаем в памяти устройство и конструкцию:

Система VVT-i (Variable Valve Timing intelligent - изменения фаз газораспределения) позволяет плавно изменять фазы газораспределения в соответствии с условиями работы двигателя. Это достигается путем поворота распределительного вала впускных клапанов относительно вала выпускных в диапазоне 40-60° ( по углу поворота коленвала). В результате изменяется момент начала открытия впускных клапанов и величина времени "перекрытия" (то есть времени, когда выпускной клапан еще не закрыт, а впускной - уже открыт).

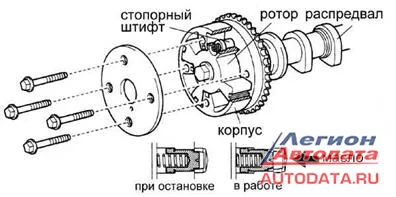

Исполнительный механизм VVT-i размещен в шкиве распределительного вала - корпус привода соединен со звездочкой или зубчатым шкивом, ротор - с распредвалом.

Масло подводится с одной или другой стороны каждого из лепестков ротора, заставляя его и сам вал поворачиваться. Если двигатель заглушен, то устанавливается максимальный угол задержки (то есть угол, соответствующий наиболее позднему открытию и закрытию впускных клапанов). Чтобы сразу после запуска, когда давление в масляной магистрали еще недостаточно для эффективного управления VVT-i, не возникало ударов в механизме, ротор соединяется с корпусом стопорным штифтом (затем штифт отжимается давлением масла).

Управление VVT-i осуществляется при помощи клапана VVT-i (OCV - Oil Control Valve).

По сигналу блока управления электромагнит через плунжер перемещает основной золотник, перепуская масло в том или ином направлении. Когда двигатель заглушен, золотник перемещается пружиной таким образом, чтобы установился максимальный угол задержки.

Из практики: Данный код неисправности может говорить о «девиации какого-то сигнала». «Облепляем» сенсорами двигатель, подключаем осциллограф, смотрим предположение насчет рассогласования меток ГРМ:

№1

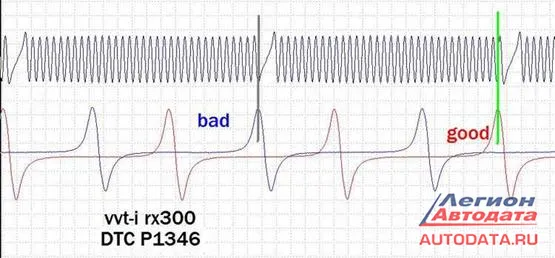

На осциллограмме №1 показаны коленчатый вал и распределительные валы. «Неправильно» (bad) – синим цветом, «правильно» (good) – красным.


№2


№3

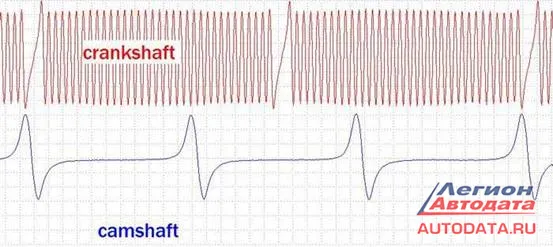

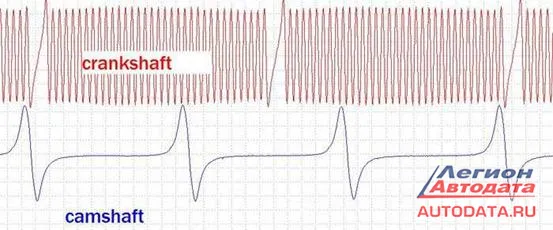

Осциллограммы № 2 и 3 сделаны для удобства просмотра и определения неисправности.

Для эталона «правильной» осциллограммы была сделана запись с другой ГБЦ (осциллограмма «good»).

Убедились.


И самая последняя проверка – «инструментальная».


bank 2


bank 1

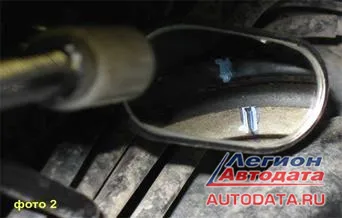

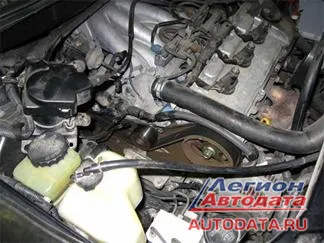

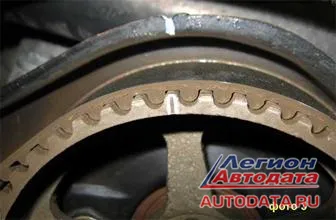

Если на bank 2 (фото 3) проверить метки особого труда не составляет, то при проверке меток на bank 1(фото 2) пришлось использовать зеркальце. Причина возникновения неисправности стала понятной из приведенных фото.

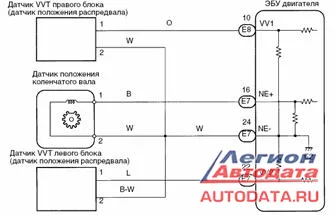

Ну а если бы метки оказались на месте, то следующим шагом была бы проверка электрической и электронной части, начиная, со схемы справа.

Хотя, как показывает практика, чаще всего причина возникновения данной ошибки кроется в фото 2 и фото 3

* * *

ПРИМЕЧАНИЕ: «Что осталось за кадром»

Обратили внимание на слова в начале статьи?

Автомобиль Lexus RX300 с мотором 1MZ-FE пришел из другой автомастерской с диагнозом: « Замена муфты VVT-i».

Но клиент приехал не «менять» - проверить поставленный диагноз...

За «кадром» остался этот «нюанс»: причина, по которой клиент обратился в другую мастерскую для проверки первоначального поставленного диагноза. Вполне возможно, что после посещения первой автомастерской клиент понял, что ему просто «продали распечатку ошибок».

И судя по тому, что клиент решил «перепроверить», дальше он обязательно вернется в первую автомастерскую и потребует назад заплаченные деньги за «воздух», то есть, за «проданную ему распечатку ошибок».
