NISSAN SKYLINE – LAUREL R34 - C35 с мотором RB20 DE NEO L/B – «Потеря мощности, плохая динамика
07.12.2008

NISSAN SKYLINE – LAUREL R34 - C35

с мотором RB20 DE NEO L/B –
«ПОТЕРЯ МОЩНОСТИ, ПЛОХАЯ ДИНАМИКА»

Увеличение автомобильного парка в развитых странах всегда ставит первоочередным вопрос экологии. Ужесточение норм токсичности выхлопа – одна из причин, заставляющая автопроизводителей выпускать новые моторы, а владельцев автомашин обновлять свой автотранспорт. Для этого существуют различные механизмы страхования, включающие в себя выкуп устаревших автомашин , доплату и приобретение современных , соответствующих новым нормам токсичности. Это развитие научной отрасли, машиностроения, технологий, экономики и т.д…

Несомненно, постоянная гонка повышения норм, преследуемая правительством развитых стран – это еще и попытка ограничить импорт иностранных изготовителей, особенно из развивающихся стран, автомашины которых из-за недостатка технологий не могут вписаться в те или иные нормы ( в т.ч «краш тесты» ), но успешно продаются в других развивающихся странах.

Такой подход понятен – правительство заботится о сохранении рабочих мест , стабильности экономики , защищает свой рынок от низкокачественного товара ( и не только авто ), но при этом топливо в этой стране соответствует высшему классу на всех заправках, дороги называются дорогами и скоростной режим соблюдают ВСЕ без исключений. Не совсем понятно когда дорог нет, вместо бензина - ….., правила не писаны, но EURO 4 для избранных введен как пропуск на таможне, хотя достичь его никто не стремится, да и невозможно. Просто “разграничить финансовые потоки” – вот это возможно.

Часть передовых компаний, предвидя ужесточение норм токсичности, заранее вкладывает немалые деньги в научно исследовательские работы, разрабатывая технологии, которые в дальнейшем помогают им выжить и конкурировать.

Одна из таких TOYOTA, серия моторов LEARN BURN была промежуточным этапом

перехода от моторов стехиометрического сгорания к обедненному. Если разграничить их по соотношению A/F, то это:

1. A/F =14.7

2. A/F ≈ 24

3. A/F ≈ 40

Во втором и третьем случае для разных моделей можно поставить знак «приближенно» вместо «равно».

Ко второму случаю относятся моторы LEARN BURN , а третий – это D4 и все аналогии NEO Di, FSI и т.д.

К таким “переходным” моторам этого периода группы 2 можно отнести мотор RB20DE NEO L/B (Learn Burn) который NISSAN выпускала приблизительно с 1998 по 2002 год, пока на замену не пришла серия NEO Di .

Что же кардинального в этом моторе, в отличии от предшественника RB20E и с современниками RB25DE NEO , что он получил приставку L/B ? Основное – это камеры сгорания, системы и фаз ГРМ, установка системы зажигания с более высокой энергией, введение механических заслонок SWIRL для обедненного режима. Введена глубокая обратная связь по ДК и добавлен один датчик вращения КВ. Все это позволило “снять” c двух литровой рядной шестерки 155 сил , уложившись в нормы токсичности 2000 года для Японии. Многие могут спросить – а что так мало ? Но тут вопрос не в количестве “лошадей“, а в том, как уложиться в токсичность выхлопа. Ведь все заявленные машины с их заявленной мощностью должны укладываться в эти нормы – иначе передвигаться по дорогам общественного пользования им самостоятельно нельзя – только на эвакуаторе. Пожалуйста – есть треки, привез машину, заплатил на выбросы перефорсированного мотора, отжег резину – обратно на трейлер и в гараж, «тюнить» дальше. Зато на улицах можно дышать. В общем-то, способов улучшить экологию улиц много ( но все из них подразумевают качественный бензин для начала ).

Вот такая переделка мотора потребовала изменить впускной коллектор – он стал составным - для размещения заслонок SWIRL, прекращающих доступ топливо-воздушной смеси к одному из впускных клапанов. ( на этом двигателе по 2 впускных клапана на каждый цилиндр ).

Так как форсунка стоит перед впускным клапаном, то топливо-воздушная смесь формируется во впускном коллекторе, но форсунка стоит перед одним из впускных клапанов, поэтому перекрытие одного канала повышает скорость потока и улучшает смесеобразование. По сути заслонка перекрывает только воздух для одного из каналов впуска, так как смесеобразование осуществляется во втором канале, где стоит форсунка. Заслонки работают дискретно – либо закрыты на холостом ходу ( малых нагрузках ) , либо полностью открыты. Неисправность этой системы приводит к резкому снижению мощности мотора. Но основное – с введением такого коллектора NISSAN получил одну проблему , не типичную для моторов этой серии. Так как в автомобиле используют раздельные «массы» и точки заземления для силовых и сигнальных цепей, то в этом моторе сигнальная масса датчиков всегда размещалась на впускном коллекторе в районе датчика температуры охлаждающей жидкости на ECU ( выход на верхний патрубок радиатора ). Коллектор всегда прикручен к блоку и это соединение никогда не вызывало проблем на RB серии. Примечательно, что NISSAN в целях экономии использовал трехпроводные ДК, в которых сигнальная «масса» была корпусом датчика. Все это приводило к изменению сигнала ДК относительно заданного, а именно – появлению порога.

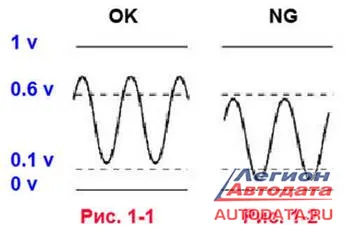

Рассмотрим рисунок 1, который комментирует появление такого кода, как DTC P0131 – Heated Oxygen Sensor 1 ( FRONT ) – LEAN SHIFT MONITORING

На левом рисунке (рис. 1-1) – все нормально, сигнал ДК превышает уровень богатой смеси RICH, порог которой ECU установил 0,6 вольт ( для справки – порог бедной смеси 0,35 вольт )

Если напряжение ДК выше 0,6 вольт – «богатая смесь», меньше 0,35 – «бедная». Такая петля гистерезиса позволяет точно разграничить работу в переходных режимах, а также определить неактивность ДК. Раз сигнал ДК постоянно находится в области бедных смесей – значит есть проблема, решение которой включает проверку ДК, форсунок, подсоса воздуха, давления топлива и т.д. Кроме того, из-за экономии на 4 - ом проводе ДК , сигнальная «масса» его определяется качеством контакта в резьбовом соединении как ДК с выхлопным коллектором, так и самого выхлопного коллектора. Почему так – все из-за разделения силовой и сигнальной «земли». Если в резьбе ДК возник плохой контакт ( увеличилось сопротивление ), то на этом сопротивлении падает определенная часть сигнала ДК , понижая его величину по постоянному уровню. Это приводит к смещению осциллограммы вниз – Рис. 1-2 ( амплитуда сигнала не меняется), но положительная полуволна перестает преодолевать верхний порог гистерезиса триггера в ECU. Решение по руководству – «перезатянуть» ДК. Скажем так – «это не всегда просто» не только из-за доступности, но и из-за невозможности открутить ДК не повредив его (вмятины на корпусе недопустимы).

Еще одна из причин P0131 – плохой контакт в сигнальной «массе» – ее тоже рекомендовано перезатянуть. Установка 4-х проводного ДК решает часть проблем – сигнал не зависит от состояния выхлопного коллектора, но приходится прокладывать дополнительный провод.

Все это очень хорошо, если у вас диагностика авто соответствует EURO OBD, в котором есть коды для подобных случаев. А если у вас машина с 14 pin разъемом, ECU которой не содержит таких кодов – но в режиме DATA STREAM, графически вы определили не достаточный уровень сигнала ДК, перезатянули болты сигнальной земли и ДК – но не помогло, тогда для этого мотора необходимо “заземлить” саму точку сигнальной земли. Для этого достаточно соединить две точки проводом , сечение которого не ниже 3 mm ² .

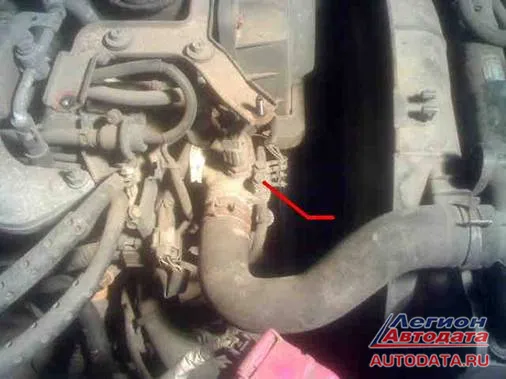

Фото 1 Точка заземления сигнальной части электрооборудования

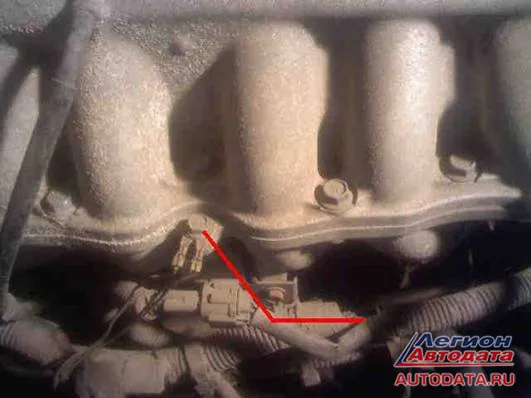

Фото 2 Точка на впускном коллекторе, с которой необходимо соединить сигнальную массу.

Как проверить необходимость такой операции без сканера, отображающего реальную дату – включить амперметр между этими двумя точками. Если ток превышает 0,2 А, то доработать конструкцию необходимо.

Какие встречались жалобы клиентов:

- «потеря мощности после прогрева мотора», – это основная причина обращения. После достижения температуры 60 градусов, топливная коррекция существенно учитывается по показаниям ДК , и владельцы жаловались, что после прогрева в движении “бросил газ – нажал , а машине как будто прицеп прицепили“

- “обороты растут , а разгона нет “ и т.д.

Еще одна из оценок: - “очень вялый разгон до 3000 оборотов, потом вроде ничего“.

Из сообщений в форумах большинство из них по пять раз меняло свечи зажигания от простых до иридиевых APEXi 7 ( с фото-отчетами о проделанной работе ), все датчики по кругу ( начиная от MAF и т.д., топливный насос, промывка форсунок кто как … ).

Некоторые умудрились перебрать даже АКПП, и я лично встречался с такими. Удивлению не было предела. Оно и понятно – ошибок нет никаких ( а их и не будет на этом моторе ), а проблема нерешаемая. Просто на RB25 коллектор цельный, а здесь на проставке SWIRL заслонок стоят прокладки, на которых со временем из-за окисления растет сопротивление массы. В режиме DATA STREAM, при графическом отображении сигнала O2 B1S1 и соединении точек на коллекторах сигнал сразу меняет свой вид от NG к OK (рис.1) и машина получает полную динамику разгона, а владелец - удивление одному проводу.

ГАДЖИЕВ Арид Омарович г. Москва

тел. 8-926-52-56-300
