Lada Kalina. Указатели поворотов

05.02.2016

До сегодняшнего дня с этой проблемой Лада Калина и Лада Гранта не сталкивался вообще, и даже не слышал о такой беде.


LADA Kalina (Лада-Калина) — семейство российских автомобилей II группы малого класса. Выпускается ОАО "АвтоВАЗ" с 18 ноября 2004 года.[1] Первое поколение Lada Kalina производилось до 1 марта 2013 года. Разработка автомобиля начата АвтоВАЗом в 1993 году. В 1998 проектируемый автомобиль получил название "Лада-Калина".
Однако сегодня пришлось побороться именно с такой проблемой, а именно: одна сторона поворотов (в моём случае левая), не гаснет вообще. Просто "горит-не мигая-постоянно", даже при выключенном зажигании. Сигнализации на авто нет и не стояло. Гаснет только при отключении АКБ.
Правая сторона при включении подрулевого переключателя поворотов " вправо" реагировала на эту команду раз из десяти. Аварийная сигнализация иногда тоже включалась, но только при включенном зажигании.
Так как на этом авто реле поворотов отсутствует как таковое в принципе, а его функции АВТОВАЗ возложил на ВСМ (или ЦБКЭ - Центральный Блок Кузовной Электрики, говорить можно и так, суть та же), цепляю сканер и получаю по электропакету неудаляемую ошибку, гласящую о том, что имеется замыкание в цепи поворотов левого борта.

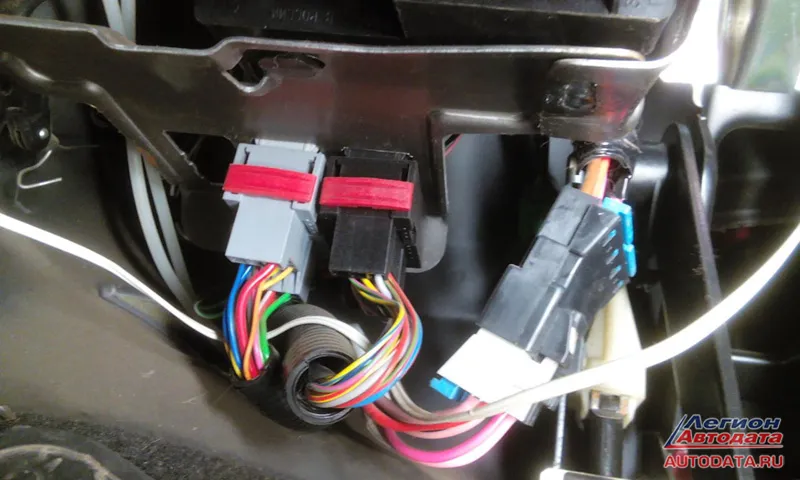

Перевожу сканер в режим текущих данных – в нём видно, что ЦБКЭ прекрасно понимает, что я пытаюсь включить правый или левый поворот либо аварийную сигнализацию (соответствующие позиции меняют свой статус с OFF на ON) – но отреагировать на мои команды не может. Скорее всего, проблема в самом ЦБКЭ.

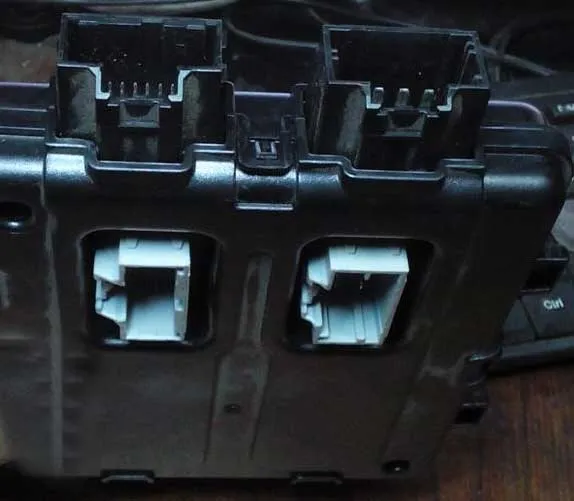

Значит, нужно попытаться починить это чудо российской электроники от НПО "Итэлма", потому как в магазинах в нашем городе этот девайс только под заказ, да и стоит около 7 т.р. Осталось только снять его с автомобиля, хотя в этом случае более применимо слово "выкорчевать".


Теперь, что хотелось бы сказать "разработчикам" Гранты и Калины-2 …

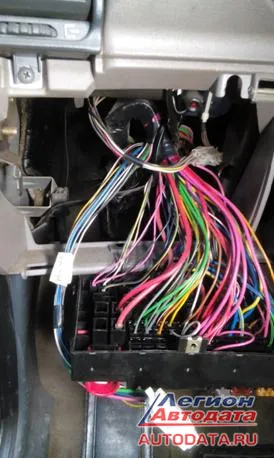

Мало того, что монтажный блок в салоне сделан заодно с подпанельной проводкой (без разъёмов), и его можно лишь немного сдвинуть в сторону, так и ВСМ они "пришурупили" над ним сверху, а снизу не подлезть из-за кучи разъёмов пристёгнутых к сварному каркасу передней панели … и для снятия ВСМа предварительно нужно сломать себе руку хотя бы в двух местах!

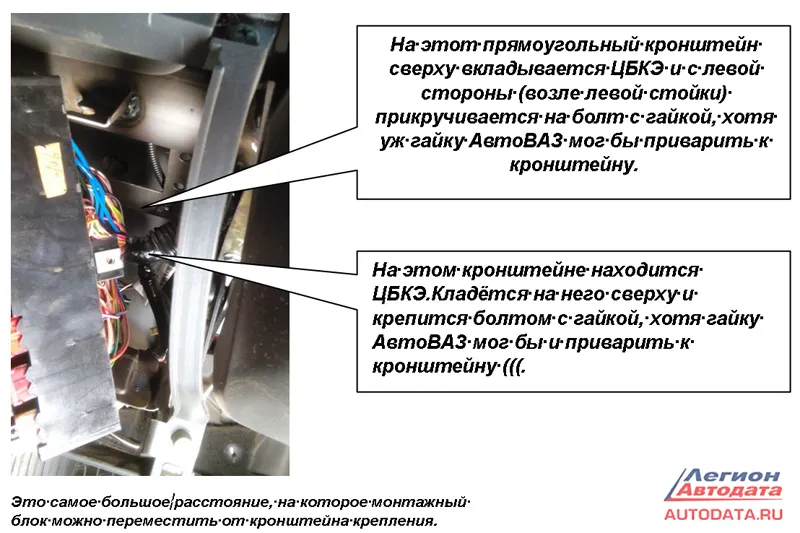

Кронштейн крепления монтажного блока на Калине-2 и Лада Гранта. Вид снизу.

Для сравнения – абсолютно такой-же монтажный блок на Калине 1го поколения

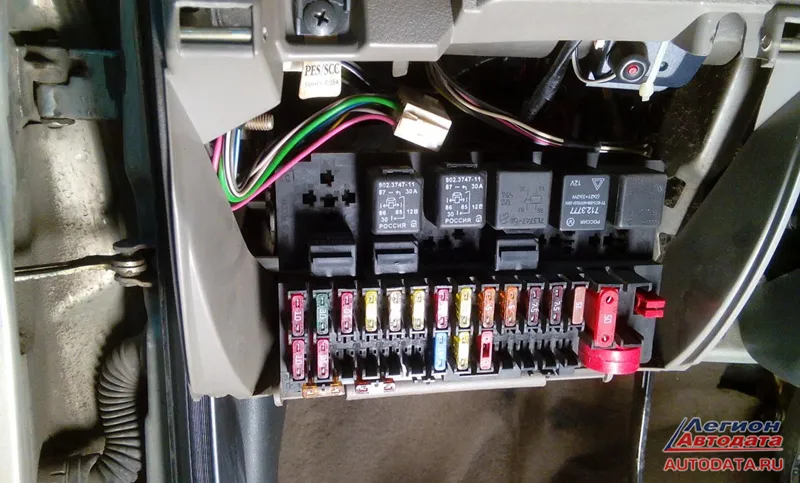

Как видно, вынимается очень легко и места для ремонтных манёвров более, чем достаточно.

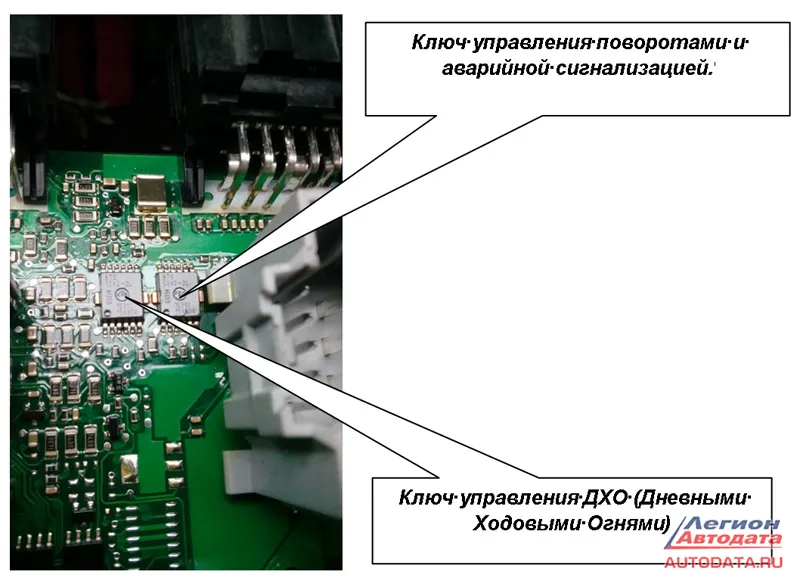

Источником проблемы оказался 2-х канальный интеллектуальный ключ под агентурной кличкой BTS5242 2L – канал, отвечающий за левый борт оказался пробит, деталей таких у нас (в нашем городе) лет двести ещё не будет, да и для замены его нужна ИК-станция (прогрев снизу очень желателен).


Сам по себе этот интеллектуальный ключ неплох, имеет вот такие характеристики:

Operating voltage Vbb(on) 4.5 .. 28 V
Over voltage protection Vbb(AZ) 41 V
On-State resistance RDS(ON) 25 mΩ
Nominal load current (one channel active) IL(nom) 6 A
Adjustable current limitation IL(LIM) 7 A / 40 A
Current limitation repetitive IL(SCr) 7 A / 40 A
Standby current for whole device with load Ibb(OFF) 7.5 µA

И кроме того:
1. Очень низкий ток в режиме ожидания
2. Улучшенная электромагнитная совместимость
3. Совместимые логические выводы
4. Стабильное поведение под напряжением
5. Очень низкий ток утечки

Ну и самое, наверное, полезное: "Replaces electromechanical relays, fuses and discrete circuits"(Заменяет электромеханические реле, предохранители и дискретные схемы).

Также, этот интеллектуальный ключ имеет много защитных функций, например:
· От короткого замыкания
· От перегрузки
· Многоступенчатое ограничение тока
· Тепловая защита с перезапуском
· Защита от перенапряжения с внешним резистором
· Защита от электростатического разряда (ESD – ElectroStatic Discharge: "внезапный разряд")
Ниже на блок-схеме можно увидеть некоторые элементы.

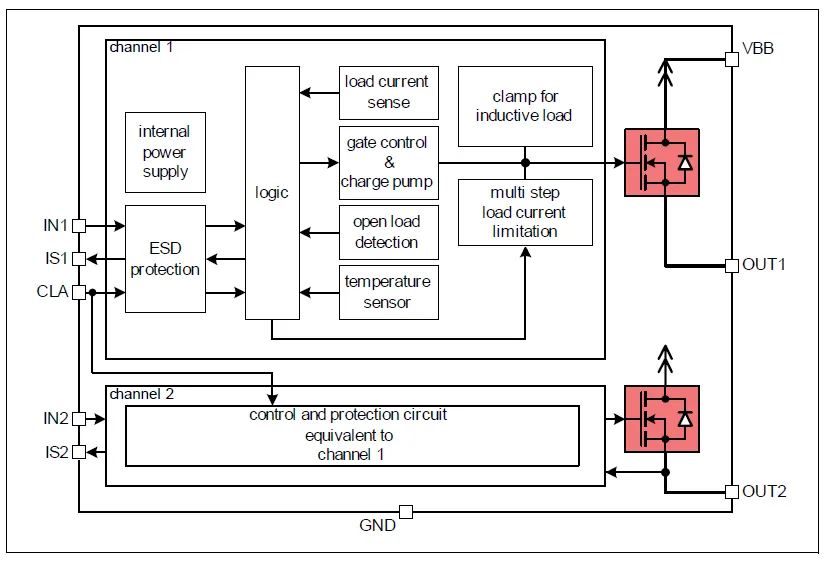

Block Diagram Smart High-Side Power Switch BTS 5242-2L

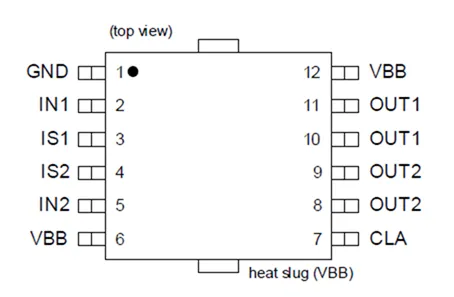

Pin Configuration

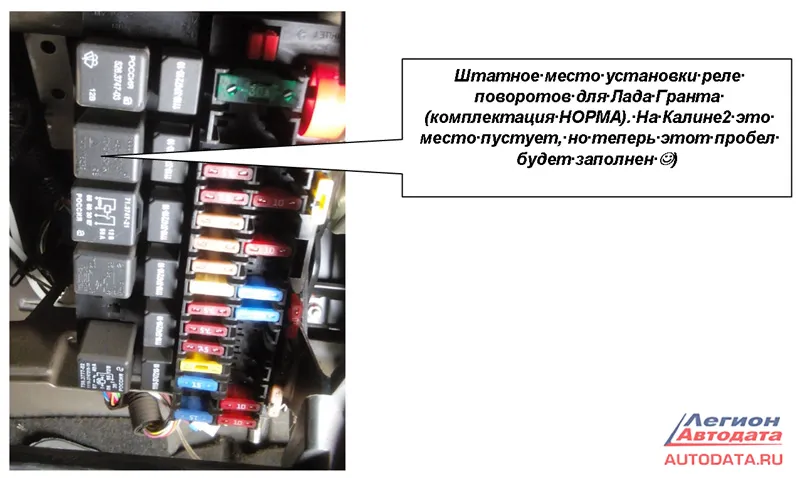

В итоге, для решения проблемы был избран самый лёгкий путь - лёгкая модернизация проводки с внедрением реле поворотов от ВАЗ 2110, и даже если хозяин авто захочет установить фаркоп для прицепа, то перегрузка и короткие замыкания уже не страшны - максимум сгорит предохранитель или реле, что очень легко решаемо . На нижнем фото внешний вид ВСМ для Калины 2 и Гранты.

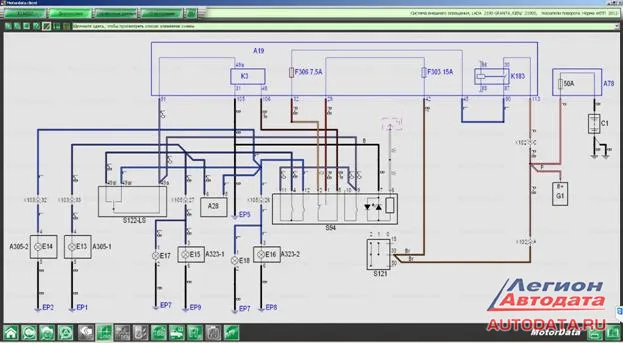

Теперь нужно посмотреть схемы управления поворотами и аварийкой на Гранте

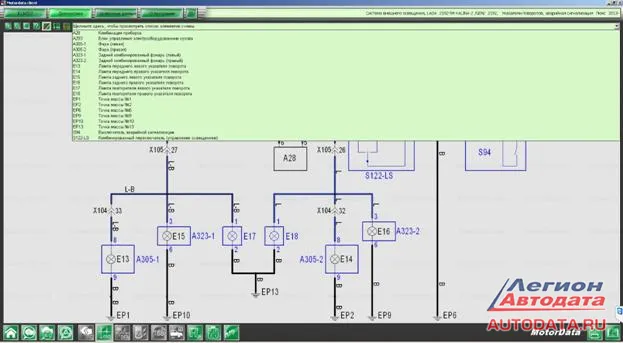

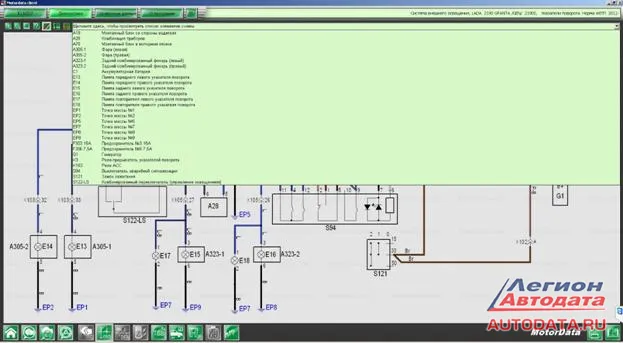

… и на Калине2. Сравниваем их, делаем нужные выводы (ведь нам из Калины2 нужно "сделать" Гранту в комплектации НОРМА).

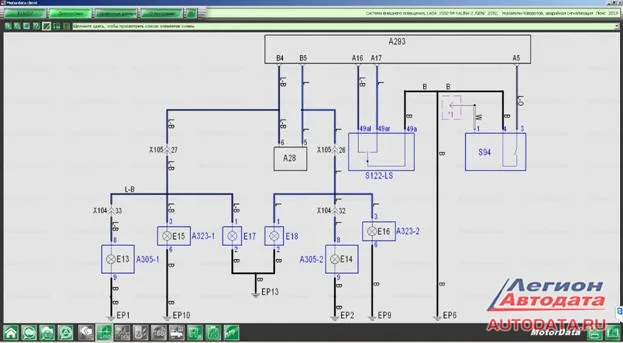

В итоге получаем вот что - вариант доработки штатной схемы управления поворотами и аварийной сигнализацией.


Остаётся вопрос, ответ на который не могу дать:
- Зачем для банальных указателей поворота и "аварийки" нужно было применять такую сложную микросхему? Или смогли перевести с английского только фразу, что эта микросхема "заменяет электромеханические реле, предохранители и дискретные схемы"? Другого варианта не было?
Отдельная благодарность Михееву Дмитрию Александровичу за техническую поддержку при написании статьи.

Блинов Александр Юрьевич
автомастерская "12 вольт"
г.Белово (Кемеровская обл.), ул.Пролетарская, 113
+7 (923) 610-86-43
