Осцилограммы GDI

14.11.2005

Эта страница является еще одной попыткой раcсмотрения  вопросов устройства и работы GDI

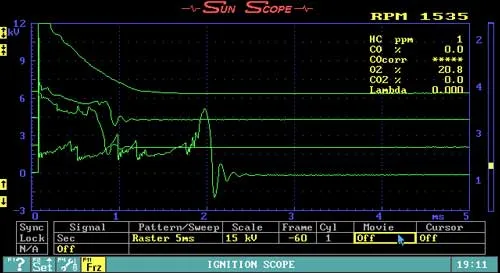

                                                                                 фото 1

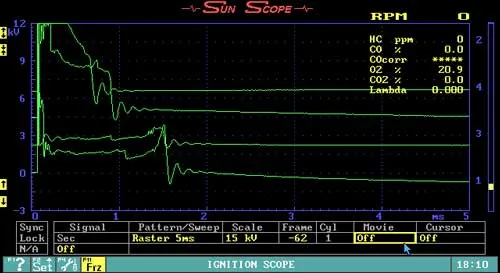

   фото 2

Приведенные осцилограммы помогут нам рассказать о том, по каким причинам все это бывает – «неисправности системы зажигания».
И как можно , в приницпе, всего этого избежать : плохого настроения из-за неисправности своей «ласточки» и больших, и не всегда, возможно, «правильно» отданных денег за длительную диагностику, приведшую к такому же длительному, но достаточно часто – безуспешному ремонту…
Хотя причина, как и в большинстве случаев – на поверхности.
Только надо знать «как оно все там внутри крутится».
Знать, понимать, представлять.
Все мы знаем, из-за чего наиболее чаще «болеют» наши автомобили.
Слово «наши» означает: «все те автомобили, которые эксплуатируются в России».
И неважно, отечественные это авто или импортные.
Первое – топливо, второе – свечи зажигания.
О первом, о топливе говорить можно как и долго, так и нудно, но…здесь нам ничего не исправить, можно только возмущаться из-за «красных» свечей зажигания и самое лучшее, что здесь можно придумать – это просто сменить «заправку».

Свечи зажигания…
О них можно слагать песни и писать книги.
Книг написано много.
И все они – правильные.
С научной точки зрения.
А с практической?..

Приведенные выше осцилограммы  наглядно показывают и доказывают, насколько вредно «тупо» следовать советам «авторитетов» или, говоря по-другому, верить «до точки» всему тому, что написано в «мануалах».
Забывая при этом, что их тоже – люди писали.
Люди, которые, как мы знаем,  ошибаться могут тоже, согласитесь.

На этом автомобиле с двигателем GDI 4G93 свечи меняли. И не раз. Но после непродолжительной и счастливой паузы (едет! Как здорово едет,просто летит!), двигатель снова начинал работать с перебоями.
И снова, меняя мастерские, Клиент был просто не рад тому, что «приобрел GDI».
Потому что ни в той мастерской, где было «крутое» диагностическое оборудование и где неисправность «вычисляли» на экране монитора, ни в мастерской, где все практически делали «ручками» и неисправность «выкручивали и показывали» Клиенту (видите на свечах «пробой»? Вот это и есть ваша неисправность!),- нигде эту неисправность устранить – не могли.
Потому что снова и снова, по нескольку раз сверяясь с «мануалом», в двигатель вкручивали…совершенно не те свечи зажигания.
Не те, что двигатель мог бы «переварить».
Потому что...исправно следовали всему тому, что было написано "черным по белому". И ни разу ни у кого даже не шевельнудасб, наверное, мыслишка: "А почему так происходит?".

…сейчас, наверное, вы, Читатель, ждете «гениального» совета : «что и куда вкручивать».
А не будет такого совета.
Не будет, потому что ничего Идеального в Природе нашей не существует.
И Советов в том числе.
Поговорим о конкретном автомобиле, об этом многострадальном GDI.
Да, свечи зажигания подбирались, покупались и вкручивались согласно советам «мануалов».
Но никто, практически ни в одной мастерской просто-напросто не подумали, не попытались понять «логику неисправности», которая лежала на поверхности.
Посмотрите в разделе «GDI» статью «Сколько видов впрыска GDI?".
Именно оттуда и «растут ноги» данной неисправности, осцилограмма которой приведена выше.
Потому что нельзя предполагать и говорить, что «GDI он и в Африке GDI».
Нет.
А сказать уверенно можно так : « для Японии – один GDI, для Европы – другой».
То есть, надо не только зрительно видеть, что пришедшая на ремонт машина с правым или с левым рулем, но и сразу же при этом  "мысленно видеть" и представлять, какие отличия у автомобиля с правым рулем, а какие - с левым. Хотя внешне-то - все однаково?


фото 3

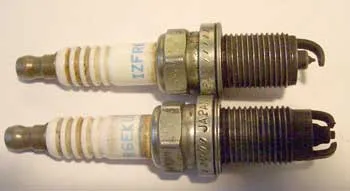

На фото 3 показаны две свечи зажигания и все они могут быть установлены в двигатель GDI 4G93.
Нижняя - BKR5EKUC, а верхняя - IZFR6B.
Да, данные свечи зажигания могут быть установлены, но...
Все дело в том, что одна из них устанавливается только в двигатель GDI, который "катается" по Европе, а вторая - только в "японскийGDI".
Посмотрите внимательно на фото.
Свчеи зажигания  специально сфотографированы так, что бы наглядно было видно, что они - разные. Несмотря на то, что и первая, и вторая могут быть установлены в двигатель GDI.
Посмотрите, иридиевая свеча зажигания (вверху) "выдает" искру на несколько миллиметров выше (если рассматривать ее уже в камере сгорания), чем первая.
С чем это может быть связано?
Наверное, только с тем, что у одного двигателя - одни условия работы, а у другого - другие.
Даже несмотря на то, что все они имеют аббревиатуру GDI.
Нормальное время горения искры составляет от 1.5ms ( фото 2, нижняя) до 2.0ms (фото 1, нижняя).
...изобретая GDI было учтено все,  в том числе и (если так можно сказать) - "точка искры", то есть то место, где она будет возникать. Посмотрите на фото 3. Как уже говорилось выше, эта самая "точка искры" на данных свечах зажигания - разная. Значит, и условия  воспламенения будут тоже разными? Воспламенения и горения. Образования окислов.
Вспомните: а как часто встречались "черно-черные" свечи зажигания в двигателях GDI?
Конечно, причины  возникновения таких  "черных" свечей зажигания разные, но и этот "фактик" упускать из вида тоже нельзя.
По осцилограммам можно увидеть и понять многое.
Смотрим фото 1,верхняя: такой вот "пологий" спуск говорит о том, что данная свечач зажигания имеет наружный пробой изолятора. А отсутствие колебаний - это "черно-черный" нагар...
(Более подробнее и детальнее данная тема будет рассмотрена в планируемой книге о GDI)
