ТНВД 2L-THE (рисунок)

02.02.2005


Посмотрев на этот рисунок, можно более-менее наглядно представить себе устройство  электронного дизельного насоса высокого давления.
Однако,  как была,так и осталась неясность  по пункту №14 (корректирующие резисторы) - их основное предназначение.
Впрочем, переключившись на другие задачи, я постепенно забыл об этом насосе (перестал с ним работать, углубившись в тему "диагностики и ремонта систем электронного впрыска топлива), так что  конкретных обновлений  по нему больше не будет.

Топливный насос высокого давления с электронным управлением.

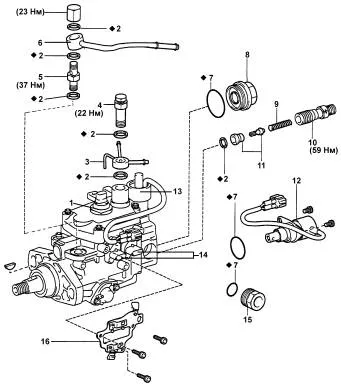

1 - датчик частоты вращения, 2 - прокладка, 3 - возвратный топливопровод, 4 - редукционный клапан, 5 - штуцер подачи топлива, 6 - трубка подачи топлива, 7 - уплотнительное кольцо, 8 - пробка распределительной головки, 9 - пружина, 10 - штуцер наг
