Toyota Prius. Режим "Inspection Mode" для сервисных работ и условий Off-Road

Режим INSPECTION MODE для сервисных работ и условий Off-Road
15.03.2015

В феврале 2014 года на сайте "Легион-Автодаты" мной совместно с сотрудником издательства Шашиловым И.Н. уже была опубликована статья по режиму "Inspection Mode". Но эта статья больше относится к автомобилям Lexus RX400H / Toyota Harrier. Сегодня же я продолжу эту статью, где основное внимание уделю всем модификациям автомобиля TOYOTA PRIUS.

Давайте для начала разберемся, чтобы не было путаницы в названиях.

Как правильно называется этот режим?
- Сервисный режим?
- Тестовый режим?
- Режим тест-мод?
- Режим "Inspection Mode"?

Так вот, на самом деле подходит всё и все эти названия являются просто синонимами. Поэтому любое название будет правильным.

Для чего нужен этот режим?
Этот режим активируется для диагностики и обслуживания гибридного автомобиля.
Почему мы не можем гибридный автомобиль диагностировать, как простую Тойоту-Короллу в положении селектора передач в "P" или "N"?
Потому, что одной из особенностей гибридного автомобиля является то, что на неподвижном автомобиле бензиновый двигатель автоматически отключается, если он прогрет, а высоковольтная батарея заряжена.
Однако, при проведении некоторых сервисных работ, различных проверок (например для проверки угла опережения зажигания, частоты вращения холостого хода, работы системы полного привода (4WD), промывки масляной системы и т.д.), необходимо чтобы на неподвижном автомобиле бензиновый двигатель работал на режиме холостого хода.
Для этого существует режим "INSPECTION MODE".

Для чего чаще всего мы активируем этот режим на автомобилях в нашем "Гибрид-сервисе"?
Основное - это диагностика двигателя внутреннего сгорания. Какие условия нам нужны для правильной диагностики?

Вот основные:


- ДВС прогрет до рабочей температуры (это можно сделать с помощью сервисного режима, так как в этом режиме ДВС глохнуть не будет).

- стабильные обороты ДВС без нагрузки. Что такое нагрузка? Это, когда ДВС работает на холостом ходу и вращает МГ1, который в свою очередь заряжает высоковольтную батарею. Или когда для диагностики ДВС некоторые диагносты включают режим "FULL" блока управления климат-контролем. В этом случае мы так же не увидим нормальных рабочих параметров ДВС, так как он будет работать с повышенными оборотами (в сервисном же режиме заряд ВВБ отключается принудительно).

- чтобы ДВС работал постоянно. Ведь, если у нас ВВБ заряжена, а ДВС прогрет и климат-контроль не запрашивает включение ДВС на обогрев салона, то ДВС просто выключится и будет невозможно посмотреть его рабочие параметры.

Только тогда, когда все три вышеперечисленные условия соблюдаются, мы увидим корректные параметры работы ДВС, которые нам нужны для диагностики его состояния и выявления различных неисправностей.

Где еще применяется, или вернее сказать ДОЛЖЕН ПРИМЕНЯТЬСЯ данный режим?
Это пост инструментального контроля при прохождении техосмотра. Инспектор поста инструментального контроля прежде, чем загнать автомобиль клиента на "беговые барабаны" или приступить к измерению СО в отработанных газах, должен попросить владельца перевести автомобиль в сервисный режим.

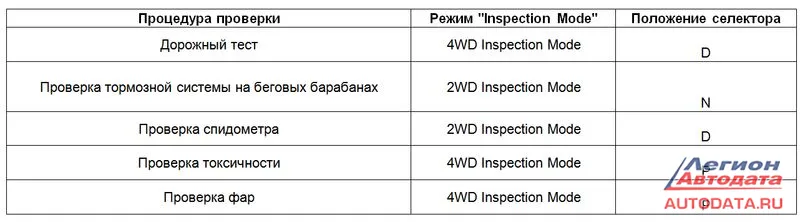

На автомобилях (Lexus RX400H / Toyota Harrier/Estima и т.д.) оснащенных системой полного привода (режим 4WD), подключение которого осуществляется посредством электронного управления, это должно быть выполнено в обязательном порядке, поскольку в режиме 4WD, при выполнении проверок на беговых барабанах (на тормозном стенде) могут возникнуть условия для срабатывания систем VSC и TRC. Однако на автомобилях нет выключателя или рычага позволяющего отключить данный режим. Поэтому для проведения данных проверок необходимо использовать специальный сервисный режим "INSPECTION MODE (2WD)". В этом режиме будет отключена системы VSC и TRC и система контроля полного привода (отключен задний электродвигатель).

Так как правильно включить (активировать) сервисный режим?

Активация и деактивация режима "INSPECTION MODE (2WD)"


Примечание: необходимо помнить, что при использовании режима "INSPECTION MODE 2WD" в память блока управления могут быть записаны коды неисправностей. После выключения этого режима на комбинации приборов может загореться общий индикатор неисправности. В этом случае необходимо стереть коды неисправности.

1 способ.
(При помощи диагностического сканера)

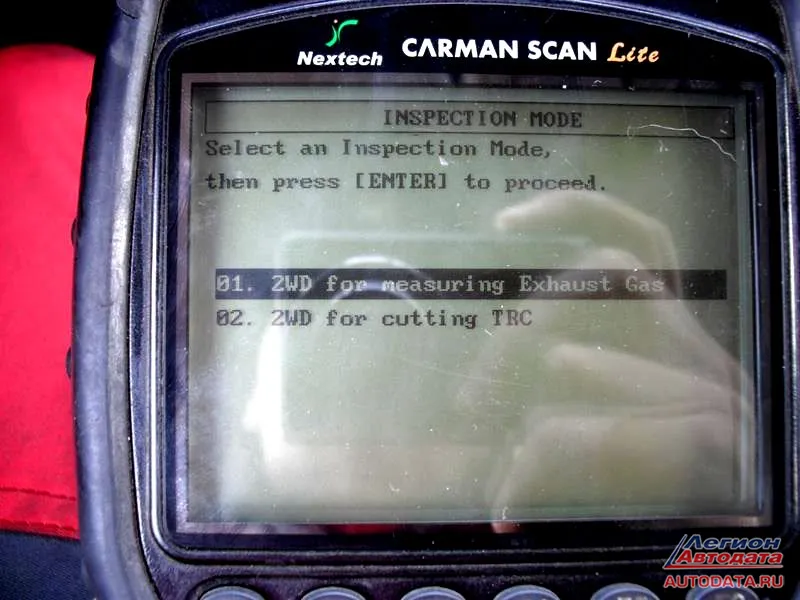

Пользуясь инструкцией к сканеру выберите режим "INSPECTION MODE (2WD)".
Как мы видим на фото, можно сразу выбрать режим для проверки отработавших газов или отключения системы TRC.

2 способ.
(Без диагностического сканера).
Это тот способ, которым пользуются в основном сами владельцы машин, которые не имеют сканера или в дорожных условиях (об этом чуть позже).

а) Поверните ключ зажигания в положение "ON". Селектор должен находиться в положении "P".
Примечание: дальнейшие действия необходимо выполнить в течение 60 с.
б) Два раза полностью выжмите педаль акселератора. После этого нажмите педаль тормоза.
в) Удерживая педаль тормоза нажатой, переведите селектор в положение "N", два раза полностью выжмите педаль акселератора.
Примечание: все манипуляции проводятся одной ногой, т.е. при нажатии педали акселератора педаль тормоза отпускается.
г) Нажимая педаль тормоза, переведите селектор в положение "P" и два раза полностью выжмите педаль акселератора.
д) Удерживая педаль тормоза запустите двигатель, переведя ключ зажигания в положение "START".

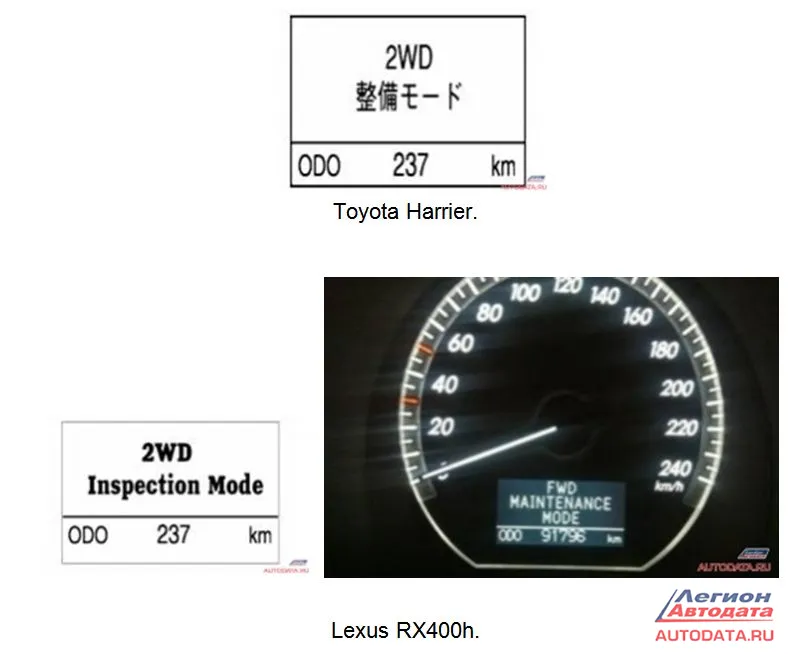

3. Переход в режим "INSPECTION MODE (2WD)" отображается на многофункциональном дисплее комбинации приборов и загорается индикатор "READY ON". Бензиновый двигатель начинает работать постоянно.

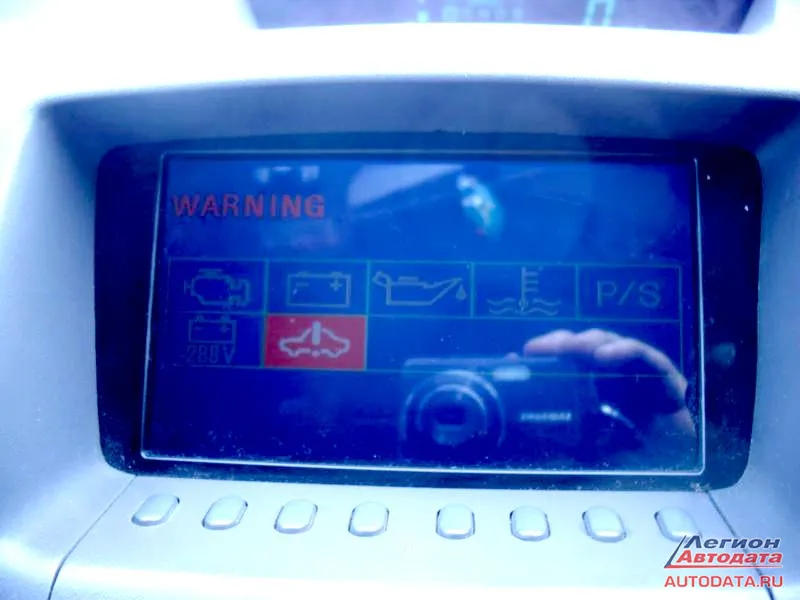

А вот как этот режим отображается на мониторе Приуса в 10 кузове:


Как вы видите, это очень похоже на какую то "ошибку", но пугаться этого не стоит. Все эти "ошибки" пропадут при деактивации сервисного режима, т.е. при выключении зажигания. На спидометре при этом треугольник с восклицательным знаком не загорается.


На Приусе в 11 кузове сервисный режим активируется и деактивируется аналогично 10 Приусу. На мониторе будет следующая картинка:

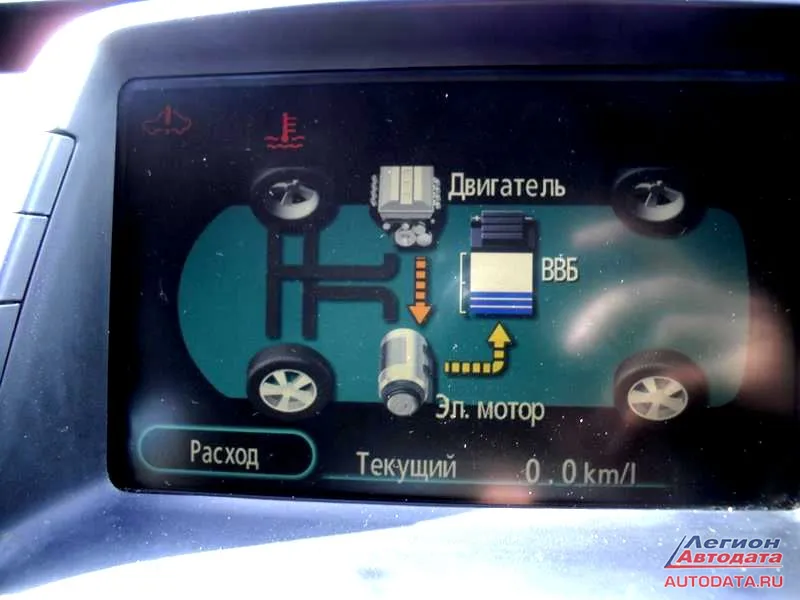

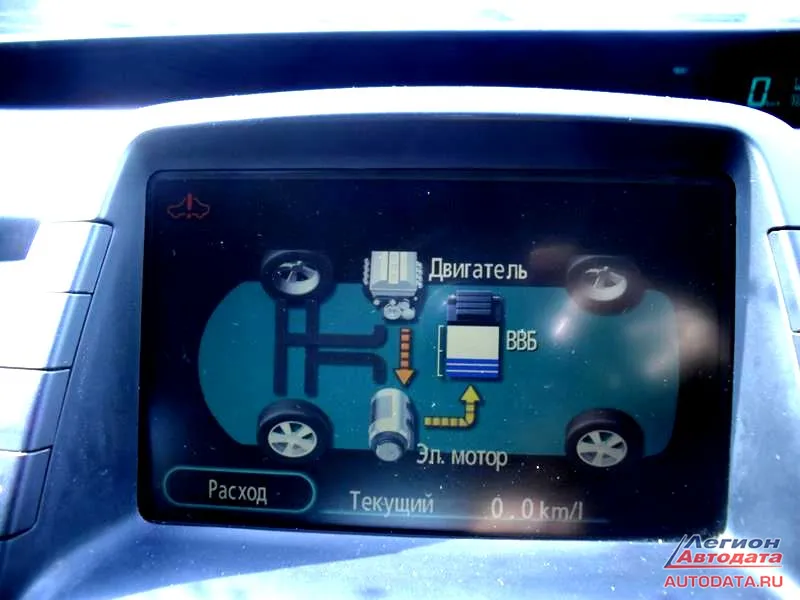

На 20 Приусе мы увидим несколько другую картинку при активации сервисного режима:




Вы уже догадались почему на второй фотографии появился значок температуры?

Это следующий вопрос нашей небольшой викторины. После предыдущей статьи (по шкиву коленвала), где я задал два вопроса, я получил большое количество писем с просьбой вставлять в каждую статью какой-нибудь хитрый вопрос. Т.е. делать небольшой конкурс среди владельцев гибридных машин и мастеров, которые их обслуживают. Так это как раз вопрос из этой серии: почему на первом фото в сервисном режиме не горит значок перегрева ДВС, а во втором случае - горит? (машина одна и та же - Приус в 20 кузове 2008 года с правым рулем).

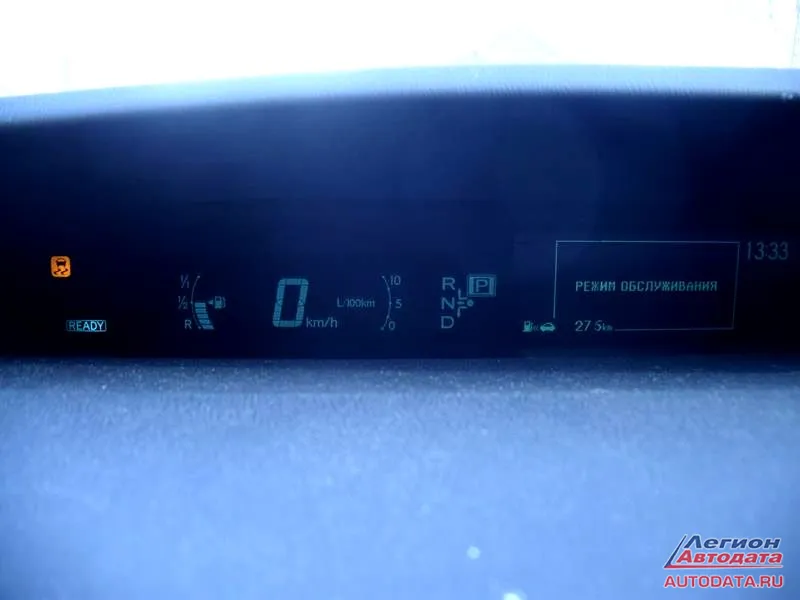

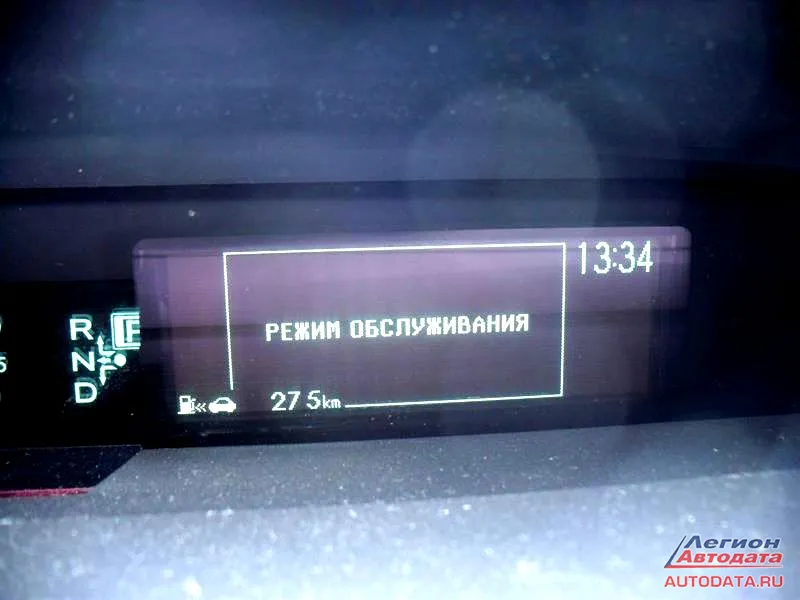

Вот, что мы видим при активации сервисного режима на 30 кузове Приуса:




Т.е. ко всему увиденному на предыдущих моделях ПРиусов добавляется еще значок отключенной системы VSC и TRC.

4. Для выхода из режима "INSPECTION MODE (2WD)" выключите зажигание.


Активация и деактивация режима "INSPECTION MODE (4WD)"

1. (При помощи диагностического сканера)
Пользуясь инструкцией к сканеру выберите режим "INSPECTION MODE (4WD)".

2. (Без диагностического сканера)
а) Поверните ключ зажигания в положение "ON". Селектор должен находиться в положении "P".
Примечание: дальнейшие действия необходимо выполнить в течение 60 с.
б) Четыре раза полностью выжмите педаль акселератора. После этого нажмите педаль тормоза.
в) Удерживая педаль тормоза нажатой, переведите селектор в положение "N", четыре раза полностью выжмите педаль акселератора.
Примечание: все манипуляции проводятся одной ногой, т.е. при нажатии педали акселератора педаль тормоза отпускается.
г) Нажимая педаль тормоза, переведите селектор в положение "P" и четыре раза полностью выжмите педаль акселератора.
д) Удерживая педаль тормоза запустите двигатель, переведя ключ зажигания в положение "START".

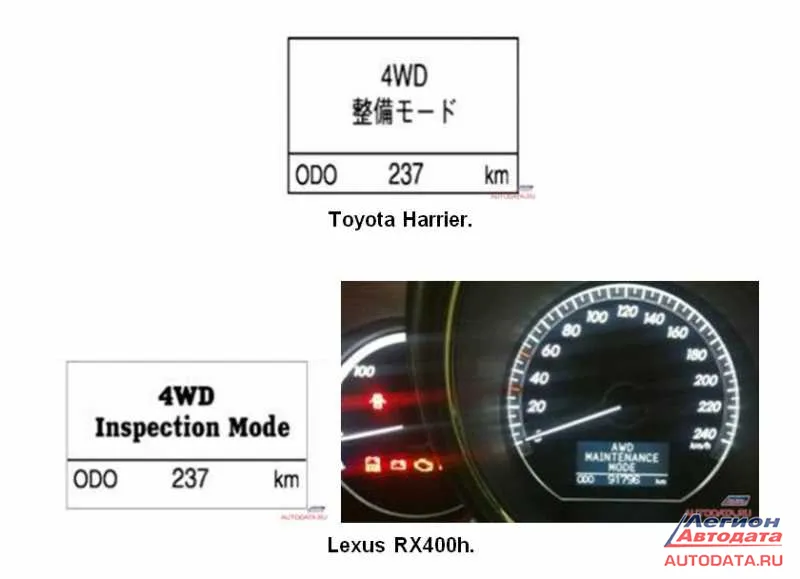

3. Переход в режим "INSPECTION MODE (4WD)" отображается на многофункциональном дисплее комбинации приборов и загорается индикатор "READY ON". Бензиновый двигатель начинает работать постоянно.




4. Для выхода из режима "INSPECTION MODE (4WD)" выключите зажигание.


Обслуживание автомобиля в режиме "INSPECTION MODE"


1. Прогрейте двигатель и выключите кондиционер.
2. Активируйте один из двух вариантов режима "INSPECTION MODE" в соответствии с проводимой проверкой, после чего установите селектор в соответствующее положение, указанное в таблице.
Примечание: в режиме "INSPECTION MODE" частота вращения при отпущенной педали акселератора составляет 900 об/мин, при выжатой менее чем на 60% - около 1500 об/мин, при выжатой более чем на 60% - 2500 об/мин.
3. Деактивируйте режим "Inspection Mode" сразу же по завершению проверки, для этого поверните ключ зажигания в положение "OFF".
Внимание: движение на автомобиле с активированным режимом "INSPECTION MODE" может привести к поломке трансмиссии.

4. При проверке спидометра и проведении теста на беговых барабанах.
Внимание:
- Убедитесь, что включен режим "2WD Inspection Mode".
- Резкие ускорения или замедления при приведении проверки могут повредить трансмиссию.
- Не используйте приспособление для проверки спидометра (беговые барабаны), которое не позволяет плавно изменять нагрузку при ускорении и замедлении.
- Нажимайте плавно на педаль акселератора и тормоза.

Меры предосторожности при проверке на беговых барабанах


Внимание:
- Перед проведением проверки на беговых барабанах (например, при прохождении технического осмотра) необходимо отключить систему контроля полного привода (отключен задний электродвигатель), системы VSC и TRC. Для этого активируйте режим "2WD Inspection Mode".
- Допускается проводить проверку на беговых барабанах при вывешенной задней оси (установленной на подставки или на свободно вращающиеся ролики).

1. Установите колеса (передние или задние) на барабаны.
2. Активируйте режим "2WD Inspection Mode".
3. Установите селектор трансмиссии в положение "N".
4. Выполните проверку.
Примечание: резкие ускорения или замедления при приведении проверки могут повредить трансмиссию. Нажимайте плавно на педаль акселератора и тормоза.
5. После проведения проверки деактивируйте режим "2WD Inspection Mode", переведя ключ зажигания в положение "OFF".
Внимание: движение на автомобиле с активированным режимом "INSPECTION MODE" может привести к поломке трансмиссии.

Полезная функция режима INSPECTION MODE 4WD для условий "OFF Road"

Одной из замечательных особенностей режима "INSPECTION MODE 4WD" является возможность реализация "честного" полного привода. Так как на автомобиле нет понижающей и повышающей передачи, нет блокировок мостов и дифференциала, "полный привод" здесь "условно полный". На автомобиле отсутствует карданный вал к заднему мосту, а сам задний мост представляет собой электромотор, который включается по команде блока управления, когда передние колеса начали пробуксовывать. При этом сам электромотор потребляет достаточно много энергии и высаживает ВВБ до минимума практически за одну минуту буксования. А если мы вспомним, что назад данный автомобиль движется только за счет энергии, запасенной в ВВБ, то становится понятно, что если уж вы "засели", то выезжать надо только передом, т.е. с участием ДВС.

Многие владельцы расстались с автомобилем только по этой причине. Поэтому дам вам совет, как лучше всего поступить, если уж вам так необходимо проехать через бездорожье, или если вы увязли в глубоком снегу.

Заглушите автомобиль, и заведите его вновь в режиме "тест-мод", т.е. в сервисном режиме. Что происходит в этом режиме:
первое - ДВС начинает работать постоянно
второе - отключается зарядка ВВБ
третье (самое главное для вас) - отключаются антиблокировочная система тормозов (ABS), противобуксовочная, курсовой устойчивости. Машина начинает просто "грести" на полной мощности всеми четырьмя колесами. В этом режиме машина хоть немного начинает походить на небольшой внедорожник.

Внимание:
- двигаться на машине с включенным режимом "INSPECTION MODE" нельзя! Это приведет к выходу из строя трансмиссии. Т.е. после того, как вы выехали из грязи, надо заглушить автомобиль и завести его уже в обычном режиме.
- решение о применении режима "INSPECTION MODE" вы принимаете самостоятельно и, поэтому, ответственность за возможные аварийные ситуации при движении в данном режиме лежат на вас.

Для владельцев Приусов режим "INSPECTION MODE" так же позволяет повысить "проходимость" автомобиля. При активации сервисного режима, системы душащие ДВС при пробуксовке колес (VSC и TRC) отключатся. И ваш автомобиль сможет выехать из такой грязи, что вы будете приятно удивлены.

Но опять же повторюсь:
Внимание:
- двигаться на машине с включенным режимом "INSPECTION MODE" нельзя! Это приведет к выходу из строя трансмиссии. Т.е. после того, как вы выехали из грязи, надо заглушить автомобиль и завести его уже в обычном режиме.
- решение о применении режима "INSPECTION MODE" вы принимаете самостоятельно и, поэтому, ответственность за возможные аварийные ситуации при движении в данном режиме лежат на вас.


Гордеев Сергей Николаевич
(ник на форуме - FERMER)
Свердловская обл., Белоярский р-н
с.Кочневское, ул.Садовая, д.33.
+7 (902) 444-23-35
http://hybridservis.ru
