3S-FSE (D-4)

03.06.2002

В литературе не представлялось возможным найти какое-либо описание по двигателям непосредственного впрыска, за исключением информации, распложенной по адресу: www.alflash.narod.ru/d4e.htm. Там представлено только общие слова, поэтому, при ремонте такого типа двигателей возникают определенные сложности. В большей мере, эти сложности связаны с малым объемом наших знаний о конструкции этих двигателей. Можно даже сказать, что с полным отсутствием этой информации.
Поработав с этим двигателем, у меня появилось некоторое представление о конструкции автомобиля ²Corona-Premio² с двигателем 3S-FSE, имеющий аббревиатуру –D-4. Я попробую описать то, что удалось узнать. Но в этом описании не хотелось бы претендовать на полное знание и полную достоверность информации. Это всего лишь предположения и ощущения.
Что же представляет из себя двигатель 3S-FSE?
Двигатель 3S-FSE (D-4) – является двигателем непосредственного впрыска, в котором для реализации режимов работы с обеднением смеси, получения минимального выброса вредных веществ и реализации мощностного режима осуществляется впрыск непосредственно в камеру сгорания. При этом, для более полного наполнения цилиндров воздухом, используется режим изменения фаз газораспределения (VVT-i) и режим изменения сечения впускного коллектора.

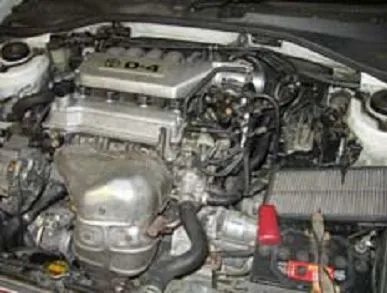

Общий вид двигателя представлен на Фото 1.

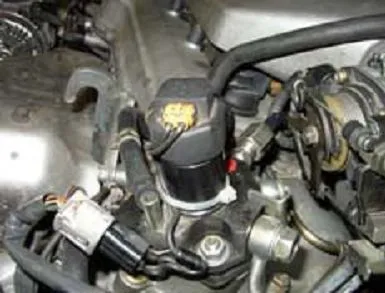

В режиме холостого хода реализуется экономичный режим работы, при котором соотношение топливо-воздушной смеси составляет 25-1, о чем свидетельствует лампочка на панели приборов ²ECONOM². При этом длительность импульса форсунок составляет, примерно, 0.6 мс. При увеличении нагрузки, двигатель переходит в работу в мощностном режиме, при котором соотношение уже составляет 13-1. Для увеличении времени открытия клапанов, что способствует увеличению объема воздуха, поступающего в цилиндры, включается в работу клапан VVT-i, который открывает масляный канал устройства изменения фаз газораспределения. Сам механизм изменения фаз газораспределения расположен под крышкой, где крепится топливный насос высокого давления (Фото 2).

Технически, клапан VVT-i  выполнен таким образом, что неисправность его может быть вызвана только обрывом обмотки. Каналы клапана достаточно большие, что привести к закоксовыванию их, практически, не возможно (если только вместо масла не использовать солидол).

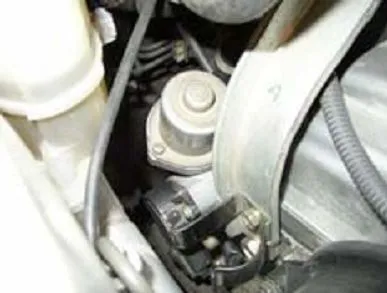

Так же, для увеличения объема воздуха, поступающего в цилиндры, используется система, регулирующая сечение впускного коллектора (переменное сечение впускного коллектора). Во впускном коллекторе находится вал с заслонками, которые приоткрываются, в зависимости от нагрузки двигателя. Управление заслонками осуществляется электродвигателем, а положение заслонок определяется трехпроводным датчиком (Фото 3).
