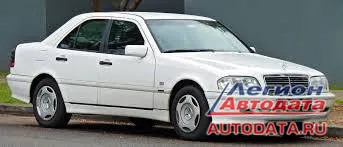

Mercedes-Benz W202. Мерседес-старичок
15.08.2015

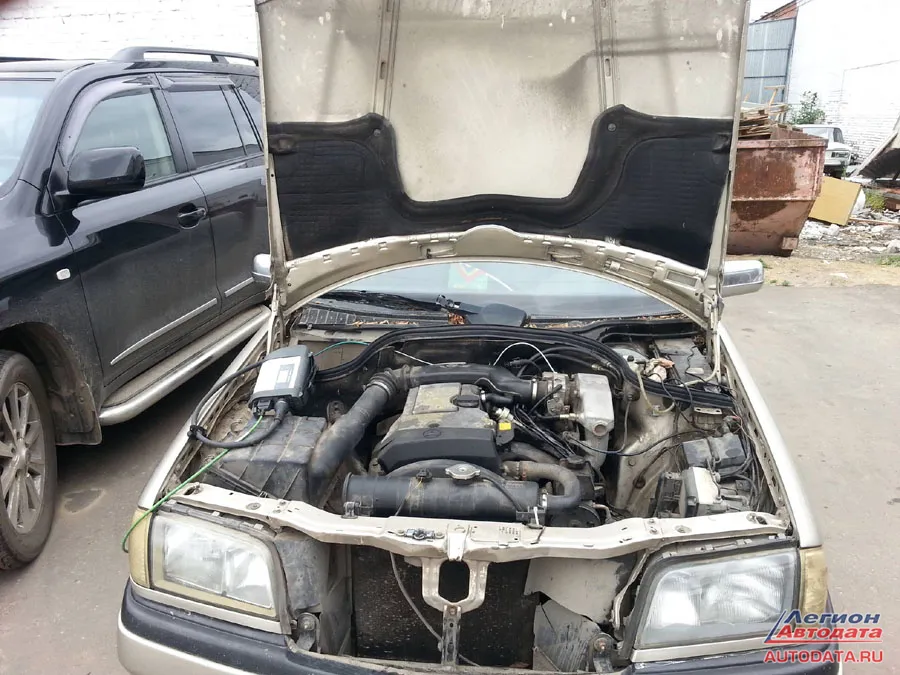

Да, и вот такие авто тоже еще хотят ездить и радовать своих хозяев...
Когда владелец пришел пешком к нам договориться о ремонте этого автомобиля, то первая мысль была "отказать", не хотелось заниматься этим стариканом, но из уважения к марке всё же решил взять на ремонт.
Автомобиль с ранней весны не запускается, почти полгода никак не заведут этого пенсионера, хотя сама машинка очень проста в конструкции и удобна в диагностике и ремонте .
Заинтриговало: "Что же там могло такое поломаться, что так долго никак не запустят". Вопрос.

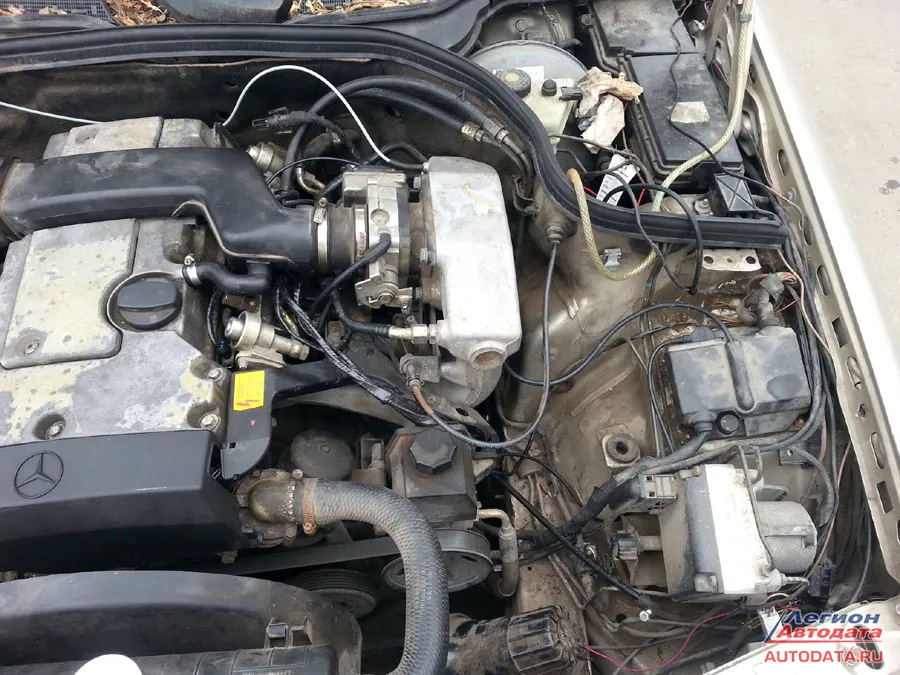

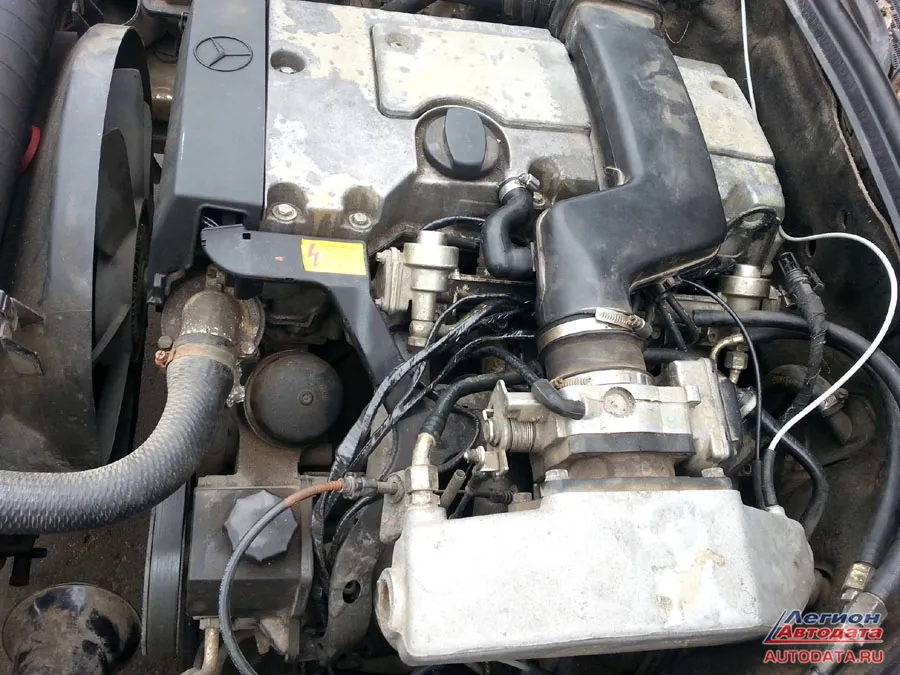

Двигатель простой до неприличия: 4х цилиндровый, с двумя распредвалами, попарно-паралельный впрыск топлива с регулятором давления топлива в рейке, датчики температуры охлаждающей жидкости и воздуха, две спаренные катушки зажигания, механический дроссель с моторчиком привода ХХ , один датчик кислорода, датчик положения коленвала и дубовый ЭБУ PMS, в котором установлен "ДАД" в качестве датчика нагрузки. Смотрите, всё на фото ниже:
И это всё, ничего лишнего, практически как ВАЗ 2110 по конструкции - ни датчиков распредвала, ни фазорегуляторов: все очень просто, но однако автомобиль долго пребывает в коме...
Прежде чем подключать сканер (те, кто пользуют СД-конект знают, что запуск диагностики мерседес с холодного старта занимает не одну минуту), провожу первичный осмотр и пробный запуск. Стартер бодро начинает крутить, в моторе раздаются несколько вспышек и затихают, стрелка тахометра при этом продолжает показывать около 200 оборотов до окончания прокрутки.
Первая мысль : "датчик колена в порядке , так как обороты по тахометру видим, искрообразование, похоже, также присутствует".
Повторная прокрутка уже впустую, не последовало не одной вспышки .
Ну думаю, "походу нет давления топлива, озяб бензонасос на старичке" - беру манометр и подключаюсь к топливной рампе
И тут же получаю первый сюрприз: давление в норме (3.6 бар), на всякий случай произвожу сброс топлива с манометра в мерную емкость, убеждаясь в хорошей производительности насоса и в отсутствии воздуха в топливе .
Следующая мысль: "нужно все-таки цеплять сканер (а этого так не хотелось, просто жуть: дело шло к тому, что бы уже домой собираться ), походу датчик температуры ОЖ умер и показывает ЭБУ -40 градусов , и, естественно, мотор с такими условиями не запустить".
Однако если решено - сделано .

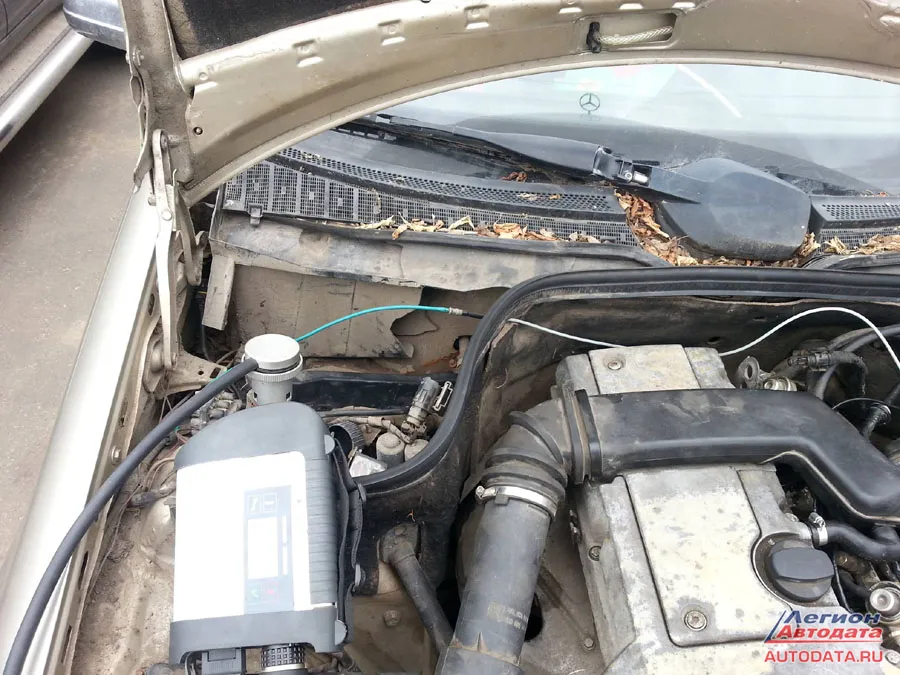

Сканер подключен, но только добавляет неясности, а именно:
- ошибок нет, параметр датчика ОЖ (охлаждающей жидкости) в норме, около 20 град ), время впрыска на прокрутке адекватное .
Сожалея о времени, потраченном на подключение сканера, кручу в голове две мысли :
1 - что то с форсунками
2 - что то случилось с механикой мотора, и как вариант - фазы ГРМ "уехали"
Что проверка форсунок, что проверка фаз дело не быстрое, решаю пойти по пути меньших слесарных работ, а именно, решил воткнуть в один из цилиндров датчик давления, тем самым могу и фазы проверить, и момент искрообразования посмотреть на предмет своевременности.
И вот он "сурприз": искрообразование в норме (почти в ВМТ ) и судя по форме сигнала датчика давления фазы тоже в норме, а вот разрежения в цилиндре почти нет...
Вопрос от чего нет разрежения? Ведь поршневая группа в норме и клапана держат, иначе бы не было пика давления… остается одно: " нет нормальной вентиляции цилиндра в такте выпуска отработанных газов".
Но как так? Неужели в авто 1995 года выпуска каталитический нейтрализатор все еще на месте и его до сих пор еще не вытряхнули любители лома и болгарки?

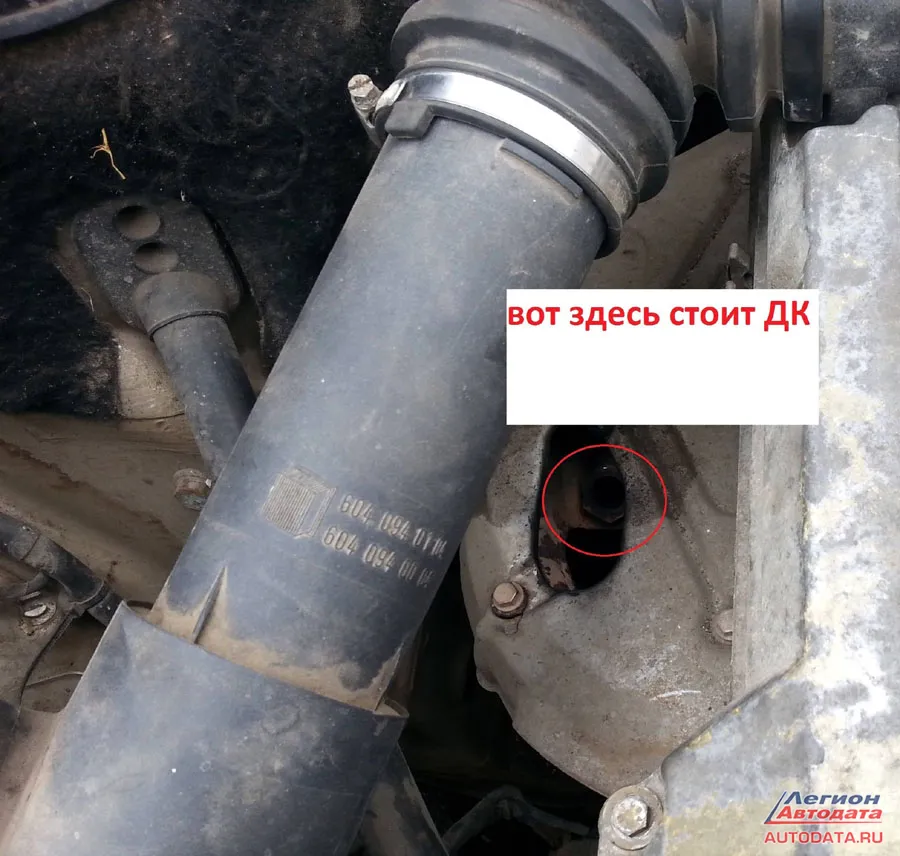

Самый быстрый способ это проверить - выкрутить датчик кислорода и повторно прокрутить стартером.
Сказано - сделано !
ДК выкручен, включена запись на мотортестере, поворот ключа зажигания и мотор, довольно фыркнув, радостно затарахтел тремя цилиндрами!
А на экране ноутбука нарисовалась полностью правильная по формам кривая давления и разряжения в цилиндре.
Вот оно счастье, победил !
Одно плохо: на постановку диагноза ушло более двух часов, старею наверное, теряем хватку :)
Надеюсь, данная статья о этой простой и в то же время хитрой неисправности будет полезна начинающим диагностам и просто автовладельцам с "руками из нужного места "
Когда владелец пришел пешком к нам договориться о ремонте этого автомобиля, то первая мысль была "отказать", не хотелось заниматься этим стариканом, но из уважения к марке всё же решил взять на ремонт.
Автомобиль с ранней весны не запускается, почти полгода никак не заведут этого пенсионера, хотя сама машинка очень проста в конструкции и удобна в диагностике и ремонте .
Заинтриговало: "Что же там могло такое поломаться, что так долго никак не запустят". Вопрос.
Двигатель простой до неприличия: 4х цилиндровый, с двумя распредвалами, попарно-паралельный впрыск топлива с регулятором давления топлива в рейке, датчики температуры охлаждающей жидкости и воздуха, две спаренные катушки зажигания, механический дроссель с моторчиком привода ХХ , один датчик кислорода, датчик положения коленвала и дубовый ЭБУ PMS, в котором установлен "ДАД" в качестве датчика нагрузки. Смотрите, всё на фото ниже:
И это всё, ничего лишнего, практически как ВАЗ 2110 по конструкции - ни датчиков распредвала, ни фазорегуляторов: все очень просто, но однако автомобиль долго пребывает в коме...
Прежде чем подключать сканер (те, кто пользуют СД-конект знают, что запуск диагностики мерседес с холодного старта занимает не одну минуту), провожу первичный осмотр и пробный запуск. Стартер бодро начинает крутить, в моторе раздаются несколько вспышек и затихают, стрелка тахометра при этом продолжает показывать около 200 оборотов до окончания прокрутки.
Первая мысль : "датчик колена в порядке , так как обороты по тахометру видим, искрообразование, похоже, также присутствует".
Повторная прокрутка уже впустую, не последовало не одной вспышки .
Ну думаю, "походу нет давления топлива, озяб бензонасос на старичке" - беру манометр и подключаюсь к топливной рампе
И тут же получаю первый сюрприз: давление в норме (3.6 бар), на всякий случай произвожу сброс топлива с манометра в мерную емкость, убеждаясь в хорошей производительности насоса и в отсутствии воздуха в топливе .
Следующая мысль: "нужно все-таки цеплять сканер (а этого так не хотелось, просто жуть: дело шло к тому, что бы уже домой собираться ), походу датчик температуры ОЖ умер и показывает ЭБУ -40 градусов , и, естественно, мотор с такими условиями не запустить".
Однако если решено - сделано .
Сканер подключен, но только добавляет неясности, а именно:
- ошибок нет, параметр датчика ОЖ (охлаждающей жидкости) в норме, около 20 град ), время впрыска на прокрутке адекватное .
Сожалея о времени, потраченном на подключение сканера, кручу в голове две мысли :
1 - что то с форсунками
2 - что то случилось с механикой мотора, и как вариант - фазы ГРМ "уехали"
Что проверка форсунок, что проверка фаз дело не быстрое, решаю пойти по пути меньших слесарных работ, а именно, решил воткнуть в один из цилиндров датчик давления, тем самым могу и фазы проверить, и момент искрообразования посмотреть на предмет своевременности.
И вот он "сурприз": искрообразование в норме (почти в ВМТ ) и судя по форме сигнала датчика давления фазы тоже в норме, а вот разрежения в цилиндре почти нет...
Вопрос от чего нет разрежения? Ведь поршневая группа в норме и клапана держат, иначе бы не было пика давления… остается одно: " нет нормальной вентиляции цилиндра в такте выпуска отработанных газов".
Но как так? Неужели в авто 1995 года выпуска каталитический нейтрализатор все еще на месте и его до сих пор еще не вытряхнули любители лома и болгарки?
Самый быстрый способ это проверить - выкрутить датчик кислорода и повторно прокрутить стартером.
Сказано - сделано !
ДК выкручен, включена запись на мотортестере, поворот ключа зажигания и мотор, довольно фыркнув, радостно затарахтел тремя цилиндрами!
А на экране ноутбука нарисовалась полностью правильная по формам кривая давления и разряжения в цилиндре.
Вот оно счастье, победил !
Одно плохо: на постановку диагноза ушло более двух часов, старею наверное, теряем хватку :)
Надеюсь, данная статья о этой простой и в то же время хитрой неисправности будет полезна начинающим диагностам и просто автовладельцам с "руками из нужного места "
Ниточкин Алексей Викторович
