Система EVAP

20.08.2012

Система EVAP

Улавливание избыточных испарений топлива из топливной системы автомобиля


Краткое содержание:


 *   Диагностика системы EVAP

*   Рассмотрим систему EVAP
на примере автомобилей концерна Toyota

*   Некоторые коды неисправности DTC и их описания
для системы EVAP «первоначального» типа

*   Некоторые коды неисправности DTC и их описания
для системы EVAP «последующего» типа

*   Электросхема датчика VPS

*   Курьёзный случай
диагностики и ремонта системы EVAP


На мой взгляд, это одна из наиболее не то чтобы сложных, а очень неудобных систем для диагностики. И это подтверждает практика. Найти маленькую утечку в системе EVAP порой бывает очень непросто, тем более без хорошего сканера, позволяющего тестировать систему в режиме реального времени, а так же просто незаменимого в этом случае дымогенератора, без которого поиски утечки могут стать бесконечными.

Обычно, очень немногие диагносты и сервисы берутся за полное устранения проблем в этой системе. Стандартный ответ в авто-сервисе на горящий транспорант CHECK ENGINE и диагностические коды DTC P0440 - P0457 такой:

- Не обращайте внимания!

С этим кодом неисправности они сталкивались, знают, что «код сложный», но отвечают так, чтобы "не вникать и не создавать себе проблем":

- На скорость этот код не влияет, ошибку удалим и езжайте себе на здоровье!

Хотя в моей практике встречались и довольно серьёзные повреждения, затягивание устранения которых были чреваты серьёзными неприятностями. К примеру, возгорание автомобиля при утечке бензина через дыры в прогнившем бензобаке на довольно свежем Mitsubishi Outlender 2004 года выпуска, или утечка топлива через неплотность прокладки крепления узла бензонасоса по причине неаккуратного монтажа после замены топливного фильтра. Прокладка была насильно загнута и "не по месту"  придавлена прикрученой сверху крышкой.

Так как диагностика это мой хлеб, а неисправности в системе EVAP довольно частое явление, то я решил для себя постараться разобраться с этой системой, её "стандартными болячками" и методами их устранения.

Для начала немного истории и статистики.

Первые автомобили оснащённые системой EVAP появились в штате Калифорния, США, в уже очень далёком 1970 году.

С 1996 года после вступления в силу нового стандарта мониторинга систем автомобиля OBDII, система EVAP была классифицирована 17 кодами возможных неисправностей:

P0440....Evaporative Emission Control System Fault

P0441....Evaporative Emission Control System Incorrect Purge Flow

P0442....EVAP Emission Control System Leak Detected (small leak)

P0443....EVAP Emission Control System Purge Control Valve Circuit

P0444....EVAP Purge Control Valve Circuit Open

P0445....EVAP Purge Control Valve Circuit Shorted

P0446....Evaporative Emission Control System Vent Control Circuit

P0447....EVAP Emission Control System Vent Control Circuit Open

P0448....EVAP Emission Control System Vent Control Circuit Shorted

P0449....EVAP Emission Control System Vent Valve/Solenoid Circuit

P0450....Evaporative Emission Control System Pressure Sensor

P0451....EVAP Emission Control System Pressure Sensor

P0452....EVAP Emission Control System Pressure Sensor Low Input

P0453....EVAP Emission Control System Pressure Sensor High input

P0454....EVAP Emission Control System Pressure Sensor Intermittent

P0455....EVAP Emission Control System Leak Detected (gross leak)

P0456....EVAP Emission Control System Leak Detected (small leak)

P0457....EVAP Emission Control System Leak Detected (fuel cap)

Согласитесь, довольно внушительный список, а если ещё учесть, что по американской статистике коды EVAP являются наиболее частой причиной обращения автовладельцев в автосервис, то упускать такой лакомый кусок в своей работе просто не очень разумно.

Наиболее распространенные коды неисправностей

Ниже приведен список наиболее распространенных кодов неисправностей, а проценты – это процент отказов для автомобилей в ходе проведённых испытаний в 2009 году в Америке, штат Иллинойс:

P0420 - Catalyst System Low Efficiency - 13.2%

P0171 - Fuel Trim System Lean Bank 1 - 10.4%

P0401 - Exhaust Gas Recirculation (EGR) Flow Insufficient - 8.4%

P0174 - Fuel Trim System Lean Bank 2 - 6.8%

P0442 - Evaporative Emission (EVAP) System Small Leak Detected - 6.7%

P0300 - Engine Misfire Detected (random misfire) - 6.4%

P0455 - Evaporative Emission (EVAP) System Leak Detected (large) - 6.2%

P0440 - Evaporative Emission (EVAP) System - 5.5%

P0141 - Oxygen Sensor Heater (H02S) Performance Bank 1 Sensor 2 - 5.1%

P0430 - Catalyst System Low Efficiency Bank 2 - 3.2%

P0135 - Oxygen Sensor (HO2S) Performance Bank 1 Sensor 1 - 3.2%

P0446 - EVAP Vent Solenoid Valve Control System - 3.1%

P0128 - Coolant Thermostat - 3.1%

P0301 - Cylinder 1 Misfire Detected - 3.1%

P0411 - EVAP System Control Incorrect Purge Flow - 2.8%

P0133 - Oxygen Sensor Slow Response Bank 1 Sensor 1 - 2.8%

P0303 - Cylinder 3 Misfire Detected - 2.6%

P0304 - Cylinder 4 Misfire Detected - 2.6%

P0302 - Cylinder 2 Misfire Detected - 2.6%

P0325 - PCM Knock Sensor Circuit - 2.1%

По единичным кодам лидирует P0420, но если разбить все коды на системы,
то картина выглядит следующим образом:

Evaporative Emission System - 24.3%

Engine Misfire - 17.3%

Fuel Trim (lean) - 17.2%

Catalytic converter - 16.4%

Oxygen sensor related - 11.1%

Exhaust Gas Recirculation (EGR) system - 8.4%

(информация отсюда: http://www.aa1car.com/library/common_trouble_codes.html)

Я решил посмотреть: «…а что же у нас?»… и поднял свои записи за 9 месяцев 2011 года. Ситуация вырисовалась немного другая, проблемы в системе EVAP переместились на второе место, уступив первенство проблемам с датчиками кислорода, но всё равно, 19% - это солидная цифра.

Oxygen sensor related - 29.6%

Evaporative Emission System - 19.0%

Engine Misfire - 18.6%

Catalytic converter - 16.6%

Fuel Trim (lean) - 9.6%

Exhaust Gas Recirculation (EGR) system - 6.6%


Диагностика системы EVAP

Экологические нормы требуют, чтобы  на автомобиле постоянно проводился периодический мониторинг системы EVAP, определяющий её производительность и герметичность. Это всё ( и другие компоненты системы), проверяются при помощи измерения давления на различных этапах работы системы.

Некоторые полагают, что немедленное подключение дымо-генератора - это панацея для решения всех проблем в системе EVAP. Спорить не буду, отвечу так: «Может быть…», но лично я предпочитаю сначала  локализовать область неисправности другими доступными инструментами и лишь потом, при необходимости подключать генератор дыма. Тем более, что не только утечки разряжения могут служить причиной записи диагностических кодов, но и загрязнение каналов ситемы, выход из строя управляющих клапанов и контролирующих датчиков.


Итак, перейдём к диагностике.

Первый шаг: «Герметизировать систему для тестирования».

Это обычно достигается заглушкой всех вентиляционных каналов системы EVAP вручную или при помощи диагностического сканера, обладающего соответствующими функциями: вы можете выбрать в режиме диагностики по OBDII mode $08 — (контроль бортовых систем) и принудительно загерметизировать систему для тестирования. Если такая функция доступна, то не нужно ничего делать дополнительно, ECM сделает всё за вас. Затем подключиться к сервисному порту и создать разряжение в системе. После теста необходимо включить и выключить зажигание, чтобы система перешла в нормальный режим работы. Если в результате теста обнаружилось, что система не герметична, то изначально проверяю крышку топливного бака, уплотняю её как следует и повторяю тест. Если разряжение всё-равно падает, значит, крышка не причём и можно двигаться далее. Лучше проверять систему по частям

- линию от впускного коллектора к канистре

- топливный бак

- заливную горловину

- канистру

В конце, после локализации и устранения утечки проводится заключительное тестирование всей системы. К сожалению, режим Check mode не работает для кодов системы EVAP и это немного усложняет проверку выполненных работ по устранению неисправностей. Но, к примеру, в программе Toyota TIS Techstream есть практически для всех моделей Toyota и Lexus утилита Readiness Test Confirmation procedure при помощи которой можно проверить свою работу,- рис.1

Диагностика системы EVAP

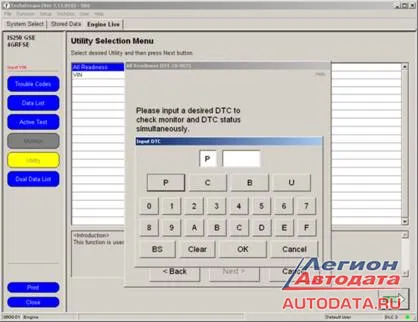

Или непосредственно тест системы EVAP в ручном или автоматическом режиме, но это в основном для автомобилей американского рынка,- рис.2

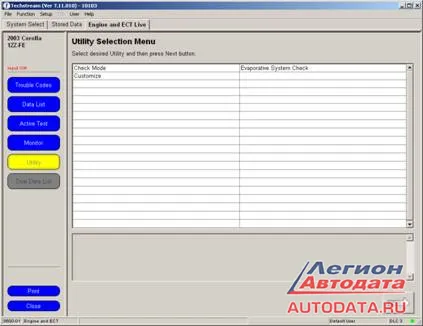

Диагностика системы EVAP

Для диагностики линии EVAP от канистры до впускного коллектора и для диагностики самой канистры, я обычно использую вакуумный насос, это быстрее и удобней. Если обнаружена утечка, то для её локализации и для проверки топливного бака и заливной горловины использую дымогенератор. Очень важно учитывать предупреждение автопроизводители:

Нельзя использовать сжатый воздух для тестирования системы EVAP:
смесь свежего воздуха с парами топлива
очень опасна
и это может привести к возг
оранию или взрывe


Рассмотрим систему EVAP на примере автомобилей концерна Toyota

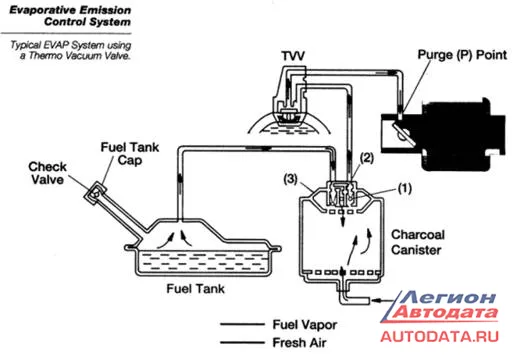

Первоначально в автомобилях использовалась Non-ECM controlled EVAP system – система, не управляемая электронным блоком управления. Основными компонентами этой системы были:

Топливный бак

Крышка топливного бака с клапаном (vacuum check valve)

Канистра с угольным абсорбером

Термо-вакуумный управляющий очисткой клапан

Порт канала EVAP на дроссельной заслонке (обычно, port P)

Рис.3

Диагностика системы EVAP

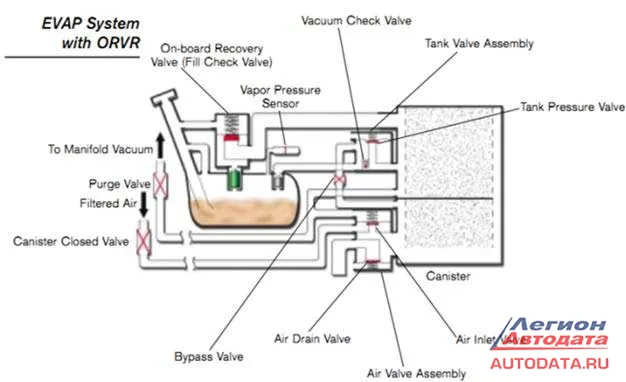

После ужесточения экологических  норм, с начала 90-х годов была введена более совершенная система EVAP с электронным управлением. Эта система делится на два типа. Первый тип называется «первоначальный» или "самопроизвольный", второй называется «последующий» или "принудительный". Алгоритмы обнаружения блоком ECM утечки и мониторинга обоих типов различаются, так же как диагностические процедуры и коды отказов DTC.

«Первоначальный» тип был разработан, чтобы отвечать изначальным требованиям EPA (Environmental Protection Agency) и CARB (California AirResources Board) по обнаружению утечек. Система этого типа может определить утечку при имеющемся отверстии в 1mm (0.040 in.) или более. Когда стандарты обнаружения утечек стали ещё более жёсткими, с 2000 года стал внедряться «последующий» тип, при котором размер отверстия, приводящего к утечке, которая должна быть зафиксирована мониторингом, был уменьшен в два раза до 0.5mm (0.020 in.).

Рис. 4

Диагностика системы EVAP

Наиболее простой способ определения, какого типа система установлена в диагностируемом автомобиле - это посмотреть на вентиляционный канал системы EVAP, который присоединён к корпусу воздухозаборника за воздушным фильтром (в случае, если он конструктивно предусмотрен). Если канал подсоединён напрямую, то это система «первоначального» типа, если в месте подсоединения установлен соленоид называющийся «the Canister Closed Valve» или сокращённо CCV, то это система «последующего» типа.

Другим кардинальным различием двух типов является то, каким способом блок управления двигателем ECMопределяет утечки в системе. И в одном, и в другом случае для этого используется датчик давления испарений the Vapor Pressure Sensor (или VPS).

В системе «первоначального» типа трёхканальный вакуумный клапан переключения the 3-Way Vacuum Switching Valve (или VSV) используется, чтобы поочерёдно соединить the Vapor Pressure Sensor (VPS) с двумя изолированными частями системы EVAP, со стороны канистры и со стороны топливного бака. При положении the 3-Way VSV - OFF (выключен) контролируется часть системы со стороны впускного коллектора и канистры, при положении ON (включен) контролируется часть системы со стороны топливного бака. Затем эти данные сравниваются с эталонными данными, запрограммированными в ECM. Величина измеряемых данных очень мала, она в районе 15.5 mmHg (0.3 psi) или менее. Если полученные данные выходят за определённые границы, в ECM записывается соответствующий код неисправности DTC и на приборной доске зажигается транспорант CHECK ENGINE. Рис. 5

Диагностика системы EVAP

В системе «последующего» типа VPS соединён с топливным баком и не подключается к канистре, the 3-Way Vacuum Switching Valve заменён на Bypass Vacuum Switching Valve, который

объединяет для тестирования на утечки
две части системы,
со стороны топливного бака и со стороны канистры.

В отличие от системы «первоначального» типа, при проведении проверки, создаваемое разряжение в системе EVAP очень незначительное. Тестирование начинается одновременно с запуском холодного двигателя, когда показания датчиков температуры охлаждающей жидкости и температуры воздуха равны. ECM постоянно отслеживает давление в топливном баке, по мере увеличения температуры топлива давление медленно и незначительно поднимается.

Для проведения теста на герметичность ECM закрывает CCV, открывает Bypass VSV и открывает продувочный клапан EVAP VSV который соединяет всю систему с впускным коллектором для создания необходимого для проведения теста разряжения. При достижении заданного порога разряжения ECM закрывает EVAP VSV и следит за скоростью падения разряжения в системе. Если данные выходят за пределы ожидаемых значений то в ECM записывается соответствующий код неисправности DTC.

Так же необходимо отметить, что коды неисправности системы EVAP «2 trip codes» и транспарант CHECK ENGINE загорается на приборной панели при обнаружении одной и той же неисправности дважды при аналогичных условиях проверки в течении двух поездок автомобиля. Мониторинг системы длится 20-30 минут и более для выполнения всех необходимых условий. Это соответственно усложняет процедуру проверки качества выполненных ремонтных работ после устранения неисправности.

Ну и последнее, при возникновении более одного кода неисправности в системе EVAP проверку системы целесообразнее начинать с устранения негерметичности, а потом уже диагностике отказа компонентов.


Некоторые коды неисправности DTC и их описания для системы EVAP «первоначального» типа

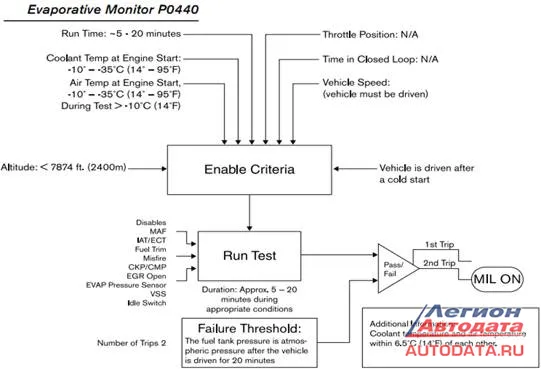

P0440 — EVAPSystemMalfunction.

Этот код возникает когда 3-Way VSV включен для проверки части системы со стороны топливного бака и в системе не создаётся необходимого разряжения, давление в системе не отличается от атмосферного. Стандартная проверка проводимая ECM может занять более 20 минут. При наличии этого кода в первую очередь необходимо проверять на герметичность топливный бак, канал соединяющий топливный бак и канистру, заливную горловину и крышку бензобака,- рис. 6

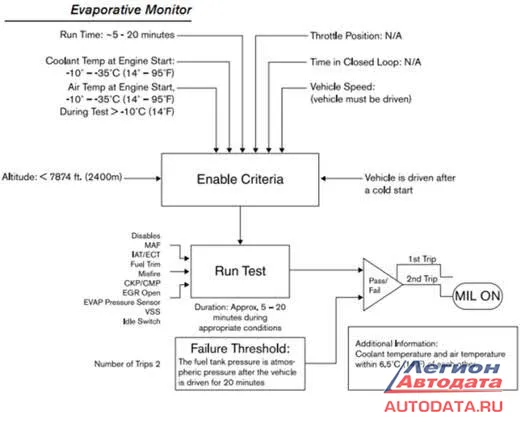

Диагностика системы EVAP

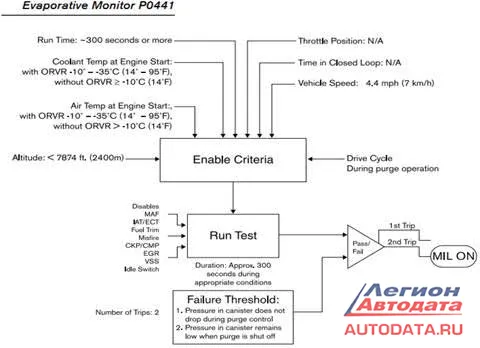

P0441 — VaporPurgeFlowDetection

Это более сложный код для устранения. Он может возникнуть в двух моментах неисправности системы EVAP:

- нет соответствующего должному потока паров топлива из канистры во впускной коллектор (забитость каналов, неисправность соленоида EVAP purge VSV)

- нет герметичности системы со стороны канистры до впускного коллектора.

ECM устанавливает этот код при наличии следующих условий:

1. Если разряжение в системе, которое должно создаться при открытии EVAP purge VSV не достигает необходимого уровня.

2. Если ECM определяет что разряжение в системе EVEP создалось на начальном этапе, когда оно не должно возникнуть, потому что EVAP purge VSV должен быть закрыт.

3. Если ECM не видит пульсаций разряжения в системе EVAP в момент, когда происходит перекачка паров топлива из канистры во впускной коллектор.

При наличии только этого кода, в первую очередь необходимо проверить корректную работу EVAP purge VSV и линию системы от канистры к впускному коллектору. Но не только, потому как ECM ведёт мониториг этого кода, опираясь на показания VPS, который в свою очередь зависит от правильной работы 3-Way VSV. Поэтому, как показывает практика, код P0441 практически всегда фиксируется вместе с кодом P0446 – его мы рассмотрим далее.

P0446 — 3-Way VSV Fault (неисправность трёхканального вакуумного соленоида),- рис. 7

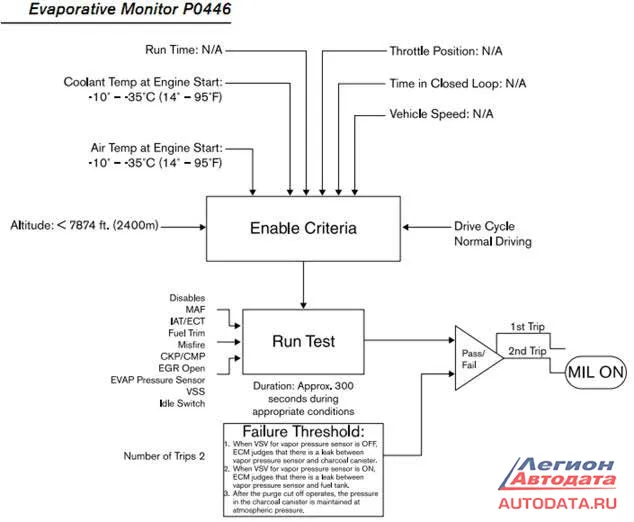

Диагностика системы EVAP

Первоначально ECM проверяет работу 3-Way VSV сравнивая разницу показаний давления, поочерёдно переключая соленоид и изолируя две части системы со стороны топливного бака и со стороны канистры. Если разницы не наблюдается, то возможны два варианта:

1. Если отсутствуют колебания разряжения в показаниях VPS соответствующие колебаниям разряжения во впускном коллекторе характерные для нормальной работы двигателя в момент когда открыт EVAP purge VSV, то ECM предполагает, что 3-Way VSV не выключился (заклинил во включенном положении). И/или …

2. Если присутствуют пульсации разряжения в системе со стороны топливного бака, то ECM предполагает что 3-Way VSV выключился и не включился, или заклинил в выключенном положении.

Важно отметить, что похожие симптомы наблюдаются и при наличии негерметичности в системе в целом, поэтому вполне закономерно, что в память ECM будут записаны ещё и коды P0440 или P0441. Если это так, то перед проверкой 3-Way VSV сначала лучше проверить всю систему на наличие/отсутствие негерметичности и только после этого заниматься самим клапаном. Так же возможна и внутренняя неисправность канистры. Если все возможные причины были проверены и не принесли положительного результата, а так же показания «стоп кадра» Freeze frame data указывают, что в момент возникновения кода автомобиль был неподвижен (скорость автомобиля 0 км/ч), то довольно высока вероятность неисправности самой канистры,- рис.8

Диагностика системы EVAP

Вообще-то неисправность 3-Way VSV довольно распространённая, но размещение клапана на автомобиле создаёт определённые трудности для его диагностики, и без подъёмника или смотровой ямы диагностировать его очень неудобно. Ещё одним фактором, усложняющим диагностику, может быть отсутствие хорошего диагностического сканера, при медленном потоке обмена данными сканера с ECM достаточно сложно увидеть всю необходимую информацию с VPS, и в этом случае лучше использовать осциллограф.


Один из вариантов выхода из этой ситуации:

*   Используя соответствующую электросхему, можно подключить осциллограф к сигнальному проводу VPS непосредственно на разъёме датчика или на разъёме ECM (очень часто это сделать намного проще именно там). Затем со сканера активировать 3-Way VSV и одновременно открыть крышку бензобака. Зафиксировать показания осциллографа, они должны соответствовать атмосферному давлению. Если такой результат будет получен в результате тестирования, значит, система не герметична. Теперь закрываем крышку топливного бака отключаем 3-Way VSV, запускаем двигатель и активируем EVAP purge VSV, создаём разряжение в системе, наблюдая за изменениями показания осциллографа. В системе должны присутствовать пульсации разряжения, которые видны и в показаниях осциллографа. Создав необходимое разряжение, выключаем EVAP purge VSV, пульсации должны прекратиться и сигнал должен стабилизироваться на определённом уровне. Если сигнал начнёт резко изменяться, стремясь к значению, полученному нами перед началом теста, то в части системы со стороны канистры возможно присутствует утечка разряжения, причины которой необходимо выяснить и устранить.


Некоторые коды неисправности DTC и их описания для системы EVAP «последующего» типа

P0441: Purge (EVAP) VSV Operation

В определённый момент ECM закрывает CCV и открывает purge (EVAP) VSV и bypass VSV создавая разряжение по всей системе EVAP, пока оно не опустится да заданного значения. Затем purge (EVAP) VSV закрывается и показания разряжения сравниваются с эталонными. Если разряжение не создаётся или оно выходит за установленные программой границы, то ECM фиксирует неисправностьpurge (EVAP) VSV и связанных с ним компонентов. Следует иметь ввиду, что при наличии утечек разряжения в системе, симптомы неисправности будут очень похожими, и если код неисправности не один, а несколько, к примеру ещё и P0440 или P0442, то сначала более рационально проверить систему на наличие утечек, а затем перейти непосредственно к диагностике purge (EVAP) VSV. В актив-тестах многих сканеров есть функция принудительного открытия/закрытия purge (EVAP) VSV - это значительно облегчает процедуру проверки.

P0440 & P0442: HC Leak Detection (с 2000 года по 2002 год)

Скорость повышения давления, фиксируемая VPS указывает, есть ли в системе утечки и какого типа утечки. Утечки разделены на два вида: Gross leak (большая утечка), Small leak (маленькая утечка) и классифицируются следующим образом:

При достижении в системе порогового уровня разряжения, ECM закрывает purge (EVAP) VSV и отслеживает скорость уменьшения разряжения. Резкое падение разряжения относится к большой утечке и фиксируется код P0440. Небольшое падение разряжения является нормой, если этот порог превышается, то это относят к маленькой утечке и записывается код P0442.

P0446 — Vent Control-Canister Closed Valve & Bypass Valve Operation

На этом этапе отслеживается корректная работа двух управляющих клапанов и состояние вентиляционного канала системы EVAP со стороны канистры. В момент начала теста система должна быть загерметизирована. Логика проверки не имеет ничего общего с предыдущей системой и ранней версией кода P0446.

При достижении заданного порога разряжения ECM закрывает purge (EVAP) VSV, открывает CCV и отслеживает скорость уменьшения разряжения, если скорость недостаточная или разряжение вообще не уменьшается, то это трактуется как неисправность CCV или загрязнённость вентиляционного канала (пример причины возникновения такого кода будет приведён ниже).

Вторая часть теста состоит в следующем:

·     При открытом CCVECM закрывает Bypass Valve, изолируя топливный бак от остальной системы. Если в этот момент падение разряжения в топливном баке не прекратится, то ECM определяет неисправность Bypass Valve. Определение неисправности лучше начинать с CCV, это очень просто: надо проверить его электрическую часть, функциональность и герметичность. Диагностика неисправности Bypass Valve тоже проста. После проверки его электро-механической части, очень похожие симптомы неисправности присутствуют и при наличии утечек в системе поэтому обычно P0446 сопровождается кодами P0440 & P0442.

Если в память ECM записан не один код, то лучше сначала выявить утечки,
а затем переходить к проверке управляющих клапанов.

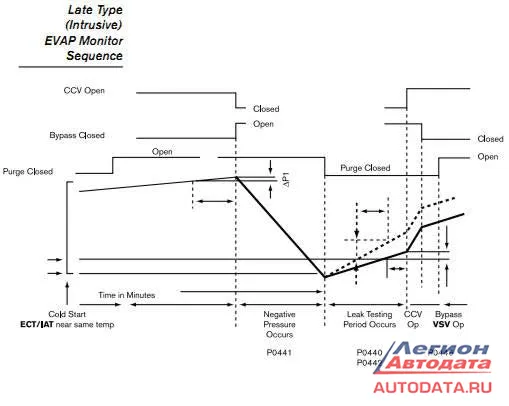

Рис. 9

Диагностика системы EVAP

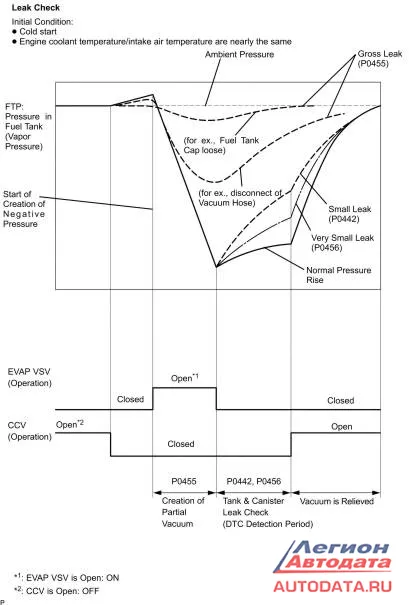

P0442, P0455 & P0456: HC Leak Detection (с 2003 года)

После очередного ужесточения экологических требований, утечки ещё раз дополнительно разделены уже на три вида Gross leak (большая утечка), Small leak (маленькая утечка), Very small leak (очень маленькая утечка). Критерии классификации следующие:

P0442 (EVAP 0.04 inch leak - a small leak)

*   при достижении в системе заданного порога разряжения от -20 mmHg (-2.67 kPa) до -17 mmHg (-2.27 kPa) разряжение резко снижается в течении последующих 5 секунд более чем на 1.3 mmHg (0.17 kPa).

P0456 (EVAP 0.02 inch leak — а very small leak)

*   при достижении в системе заданного порога разряжения от -20 mmHg (-2.67 kPa) до -17 mmHg (-2.27 kPa) разряжение снижается в течении последующих 5 секунд более чем на 0.7 mmHg (0.09 kPa).

P0455 (EVAP gross leak)

*   при открытии purge (EVAP) VSV разряжение в системе за определённый отрезок времени не достигает заданного значения более чем на 1.3 mmHg (0.17 kPa).

Рис. 10

Диагностика системы EVAP

P0450 or P0451 — Vapor Pressure Sensor Fault

Оба этих кода имеют прямое отношение к датчику давления системы EVAP. Алгоритмы проверки и условия возникновения кодов идентичны для «первоначального» и для «последующего» типов системы. Они записываются в память, когда сигнал с датчика выходит за допустимые границы, запрограммированные в ECM.

Проверка кода P0450 состоит в следующем:

*    после запуска двигателя ECM в течении 10 секунд контролирует напряжение на сигнальном проводе VPS, и если напряжение в течении 7 секунд из 10 превышает 4,5v или менее 0,5v то датчик считается неисправным.

Код P0451 запишется в том случае, если после первых 10 секунд работы двигателя показания VPS в течении минимум 7 секунд выходят за границы 4,9v и 0,1v, а так же если в период между 5-й и 15-й секундами после остановки работы двигателя показания датчика VPSколеблятся за границами запрограммированых характеристик. Например, если будут зафиксированы минимум 7 колебаний за 10 секунд (с 5-й по 15 секунду) превышающие 3.83V (+5 mmHg) и 2.77V (-5 mmHg) то датчик VPS будет признан ECM как неисправный. Рис. 11

Диагностика системы EVAP

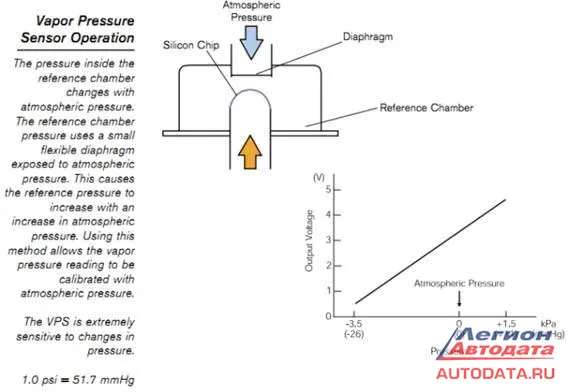

Принцип работы датчика VPS

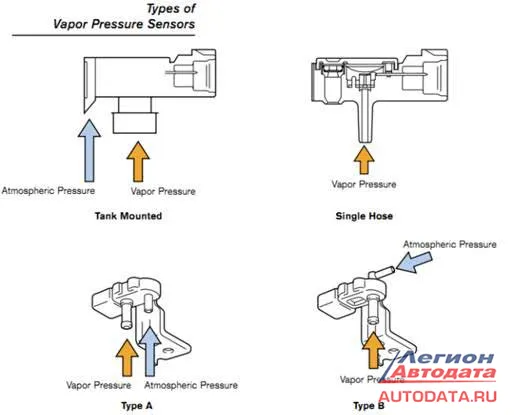

Датчики VPS бывают двух типов и могут располагаться на различных автомобилях по-разному: на канистре, на топливном баке или обособленно. В соответствии с месторасположением есть и конструктивные отличия. К примеру, для датчика расположенного на топливном баке, не требуется подвода вакуумных трубок, а на другие типы датчиков они необходимы. Так же бывают одно и двух канальные варианты. Чуствительность применяемых датчиков очень высока, они способны контролировать изменения 1.0 psi = 51.7 mmHg. Рис. 12

Диагностика системы EVAP

Для проверки можно использовать как сканер, так и осциллограф. Проверка состоит из обычных процедур: проверки наличия питания и хорошей "массы", целостности электропроводки от ECM к VPS, отсутствие коррозии и наличия хороших контактов непосредственно в разъёме датчика. Конечно же, необходимо убедиться и в целостности вакуумных каналов соединяющих VPS с системой. При проверке работоспособности датчика, в системе EVAP нельзя создавать разряжение более допустимого, иначе это приведёт к выходу датчика из строя (для системы «последующего» типа это более -20 mmHg). Так же очень полезными могут быть данные стоп-кадра Freeze frame data, если код неисправности DTC записан менее чем через 200 секунд с момента пуска двигателя, то это является хорошей подсказкой что неисправен сам VPS.

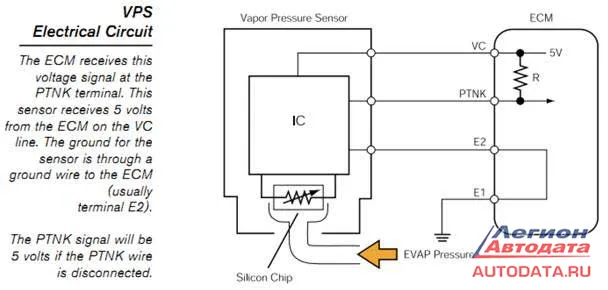

Электросхема датчика VPS. Рис. 13

Диагностика системы EVAP

На этом краткий обзор системы EVAP, основных неисправностей и способов их устранения завершу. А в заключении хочу познакомить вас с рассказом нашего американского коллеги. Какие встречаются «нештатные» неисправности системы EVAP, довольно интересно.


Курьёзный случай диагностики и ремонта системы EVAP

Andrew Satko

Technician
Northampton, Pennsylvania, USA

https://members.iatn.net/forums/read/msg.aspx?f=forum13&m=43821&fv=4&ar=0

Читать материалы доступно только зарегистрированным пользователям

P0446 EVAP Vent Performance & Spiders!

(недостаточная производительность вентиляции системы EVAP и пауки)

В оригинале расшифровка этого кода P0446 - EVAP Vent Solenoid Valve Control System, звучит так – «проблемы в системе контроля за соленоидом управляющим вентиляцией EVAP».

Суть заметки в следующем: «… причиной возникновения вышеуказанного кода послужило гнездо, которое свили пауки в соленоиде (EVAP Vent Solenoid Valve) и отложенные ими яйца почти полностью перекрыли доступ свежего воздуха по вентиляционному каналу в накопительный абсорбер».

Метод, которым Andrew Satko определил вероятную область неисправности, довольно прост и наверняка будет интересен начинающим техникам-диагностам. Он, при помощи сканера, на ХХ принудительно открыв EVAP PSV, создал в системе давление -10mmHg, затем закрыв EVAP PSV, он открыл EVAP VSV и наблюдал за падением разряжения в системе, которое довольно плавно и медленно опустилось до 0 mmHg. Затем он проделал такую же процедуру, но вместо открытия EVAP VSV, он немного приоткрыл крышку бензобака, давление резко поднялось до 0 mmHg за считанные секунды. Основываясь на этом, он предположил, что вентиляционный канал частично засорён, что и подтвердило дальнейшие действия, разбор и осмотр EVAP VSV и вентиляционного канала.

После принудительного «выселения» семейства пауков система заработала нормально и горящий транспарант CHECK ENGINE на приборной панели уже не беспокоил владельцев автомобиля.

Написал много, но надеюсь, что мои практические изыскания в этой области помогут коллегам. В статье были использованы личные наработки и материалы открытой иностранной печати.

Боровиков Игорь Александрович

(ник на форуме Легион-Автодата semirek)

Автосервис "Япония Авто"
г. Калининград, ул.Портовая, 45
+7 [4012] 63 12 55, 65 60 99, +7(911) 475 9493
http://www.japanauto.ru/



© Легион-Автодата



Инструкции по ремонту и эксплуатации автомобилей
- доставка почтой и курьером
Загрузить
Автокниги и Автолитература от Легион-Автодата

Книги по ремонту автомобилей от
интернет-магазина Легион-Автодата

• низкие цены от издателя
• оперативная доставка в любой регион
(почта, пункты выдачи, курьером)
• оплата при получении
• широкий ассортимент
дисконтная карта на скидку в Autodoc.ru, EMEX.RU и в других компаниях в подарок при покупке!



Новинки компании Легион-Автодата:

Mitsubishi Outlander III c 2012 рестайлинг 2015 c бенз. 4B11(2,0), 4B12(2,4), 6B31(3,0) серия ПРОФЕССИОНАЛ. Ремонт.Экспл.ТО(+Каталог расходных з/ч)
Mitsubishi Outlander III c 2012 рестайлинг 2015 c бенз. 4B11(2,0), 4B12(2,4), 6B31(3,0) серия ПРОФЕССИОНАЛ. Ремонт.Экспл.ТО(+Каталог расходных з/ч)
Давление в шинах и моменты затяжек колёс 2016 (настенный ламинированный плакат, 49 марок 765 моделей)
Давление в шинах и моменты затяжек колёс 2016 (настенный ламинированный плакат, 49 марок 765 моделей)
Mitsubishi ASX с 2010 года серия ПРОФЕССИОНАЛ Ремонт. Эксплуатация. ТО (+Каталог расходных з/ч. Характер. неисправ)
Mitsubishi ASX с 2010 года серия ПРОФЕССИОНАЛ Ремонт. Эксплуатация. ТО (+Каталог расходных з/ч. Характер. неисправ)
Cummins двигатель ISF3.8. Серия ПРОФЕССИОНАЛ. Устанавливался на ГАЗ, МАЗ, ПАЗ, FOTON Диагностика. Ремонт. ТО (+Каталог расход з/ч)
Cummins двигатель ISF3.8. Серия ПРОФЕССИОНАЛ. Устанавливался на ГАЗ, МАЗ, ПАЗ, FOTON Диагностика. Ремонт. ТО (+Каталог расход з/ч)
Chery Tiggo FL & Vortex Tingo FL с 2012 бенз. SQR481FC(1,8), SQR484F(2,0) серия ПРОФЕССИОНАЛ. Ремонт.Экспл.ТО(+Каталог расход. з/ч. Характер. неиспр.)
Chery Tiggo FL & Vortex Tingo FL с 2012 бенз. SQR481FC(1,8), SQR484F(2,0) серия ПРОФЕССИОНАЛ. Ремонт.Экспл.ТО(+Каталог расход. з/ч. Характер. неиспр.)
Экскаваторы-погрузчики JCB 3CX & 4CX и их модификации 1991-2010 (2,3,4 поколения) c диз. PERKINS(4,0), JCB(4,4). Серия ПРОФЕССИОНАЛ. Ремонт.Экспл.ТО
Экскаваторы-погрузчики JCB 3CX & 4CX и их модификации 1991-2010 (2,3,4 поколения) c диз. PERKINS(4,0), JCB(4,4). Серия ПРОФЕССИОНАЛ. Ремонт.Экспл.ТО
Mercedes-Benz Vito (W639) 2003-14 рестайлинг 2010 c диз. OM651 (2,2) OM646 (2,2) Ремонт. Экспл.ТО (ФОТО+Каталог расход. з/ч. Характер. неисправности)
Mercedes-Benz Vito (W639) 2003-14 рестайлинг 2010 c диз. OM651 (2,2) OM646 (2,2) Ремонт. Экспл.ТО (ФОТО+Каталог расход. з/ч. Характер. неисправности)
Toyota двигатели 1GR-FE(4,0), 2GR-FE(3,5), 3GR-FE(3,0), 2GR-FSE(3,5 D-4S), 3GR-FSE(3,0D-4), 4GR-FSE(2,5 D-4) серия ПРОФЕССИОНАЛ. Диагностика.Ремонт.ТО
Toyota двигатели 1GR-FE(4,0), 2GR-FE(3,5), 3GR-FE(3,0), 2GR-FSE(3,5 D-4S), 3GR-FSE(3,0D-4), 4GR-FSE(2,5 D-4) серия ПРОФЕССИОНАЛ. Диагностика.Ремонт.ТО
Chery Tiggo & Vortex Tingo 2005-13 Acteco SQR481F(1,6)/SQR481FC(1,8)/SQR484F(2,0) Mitsubishi 4G63S4M(2,0)/4G64S4M(2,4) сер. ПРОФЕССИОНАЛ РемонтЭксплТО
Chery Tiggo & Vortex Tingo 2005-13 Acteco SQR481F(1,6)/SQR481FC(1,8)/SQR484F(2,0) Mitsubishi 4G63S4M(2,0)/4G64S4M(2,4) сер. ПРОФЕССИОНАЛ РемонтЭксплТО
Toyota Land Cruiser Prado 150 c 2009 диз. 1KD-FTV(3,0) Серия Автолюбитель Ремонт. Эксплуатация. ТО (+Каталог расходных з/ч. Характерные неисправности)
Toyota Land Cruiser Prado 150 c 2009 диз. 1KD-FTV(3,0) Серия Автолюбитель Ремонт. Эксплуатация. ТО (+Каталог расходных з/ч. Характерные неисправности)
Toyota Land Cruiser Prado 150 с 2009 с бенз. 1GR-FE(4,0), 2TR-FE(2,7) серия Автолюбитель Ремонт.Экспл.ТО (Каталог расходных з/ч. Характерные неисправ)
Toyota Land Cruiser Prado 150 с 2009 с бенз. 1GR-FE(4,0), 2TR-FE(2,7) серия Автолюбитель Ремонт.Экспл.ТО (Каталог расходных з/ч. Характерные неисправ)
Cummins двигатель ISF2.8 серия ПРОФЕССИОНАЛ устанав ГАЗ Соболь/Баргузин/Бизнес/NEXT, Foton, спецтехнику. Диагностика. Ремонт. ТО (+Каталог расход з/ч)
Cummins двигатель ISF2.8 серия ПРОФЕССИОНАЛ устанав ГАЗ Соболь/Баргузин/Бизнес/NEXT, Foton, спецтехнику. Диагностика. Ремонт. ТО (+Каталог расход з/ч)
Nissan X-Trail T32 с 2014 с бензиновыми двигателями MR20DD(2,0), QR25DE(2,5). Серия Профессионал. Ремонт. Эксплуатация. ТО
Nissan X-Trail T32 с 2014 с бензиновыми двигателями MR20DD(2,0), QR25DE(2,5). Серия Профессионал. Ремонт. Эксплуатация. ТО
Nissan Pathfinder. Модели R52 с 2014 с бензиновым двигателем VQ35DE(3,5). Ремонт. Эксплуатация. ТО.
Nissan Pathfinder. Модели R52 с 2014 с бензиновым двигателем VQ35DE(3,5). Ремонт. Эксплуатация. ТО.
INFINITI QX56. Модели 2010-13 гг. выпуска с бензиновым двигателем VK56VD (5,6 л). Ремонт. Эксплуатация. ТО
INFINITI QX56. Модели 2010-13 гг. выпуска с бензиновым двигателем VK56VD (5,6 л). Ремонт. Эксплуатация. ТО
Nissan Qashqai с (2014). Ремонт. Эксплуатация.
Nissan Qashqai с (2014). Ремонт. Эксплуатация.
Ответить на комментарий
Чтобы оставить комментарий авторизуйтесь через социальные сети или укажите ваше имя и заполните код с картинки:
Имя/Ник с форума autodata.ru*
Введите код с картинки*
CAPTCHA
николай
5 Апреля 2015 17:03
здравствуйте у меня вольво хс90 2003г на панел приборов загорается неисправность диагностика пишит система EVAR неисправна сигнал прерывистый постоянное значение менял датчик ставил новый одно и тожи проверил абсорбер снял он цэлый прошол по трубки от абсорбера к датчику EVAR все цэлое но завожу машину беру датчик в руку он то работает то долгое время молчит я не могу понять нело в электрике и где искать или в трубках если можите подскажите пожалуста !
feuodor
30 Июня 2016 18:15
Благодарю за достойную статью!
Оставить комментарий
Чтобы оставить комментарий авторизуйтесь через социальные сети или укажите ваше имя и заполните код с картинки:
Имя/Ник с форума autodata.ru*
Введите код с картинки*
CAPTCHA
Войти как пользователь
Вы можете войти на сайт, если вы зарегистрированы на одном из этих сервисов:




Автокниги - ремонтируйте автомобиль своими силами
