Toyota Land Cruiser 100. Гидроусилитель тормозов

Toyota Land Cruiser. Booster pump motor
11.12.2009

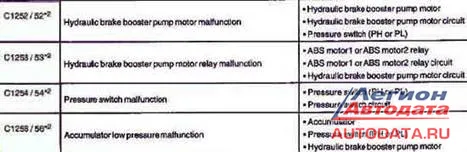

Автомобиль TOYOTA Land Cruiser 100 2003 года выпуска. При проведении первичной диагностики обнаружилось много ошибок:

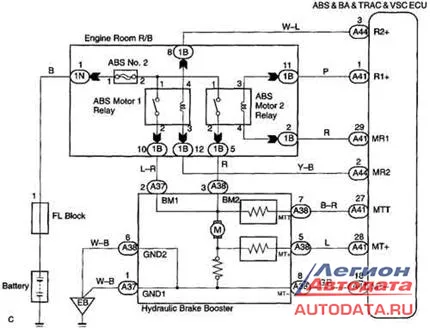

Разобравшись с электросхемой:

,- было решено проверить работоспособность Booster pump motor, так как подозрение упало именно на этот узел: при нажатии на педаль тормоза звук его работы не прослушивался (и клиент говорил, что ранее он слышал какие-то посторонние звуки из-под капота при нажатии на педаль тормоза).

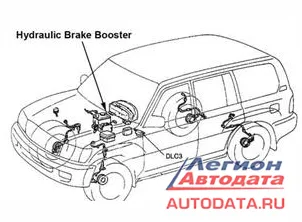

На рисунках и фото ниже можно посмотреть расположение этого девайса:

Диагностируемый узел входит в систему EBD (Electronic Brake force Distribution), которая предназначена для перераспределения тормозных усилий между передними и задними колесами, а также колесами правой и левой стороны автомобиля, в зависимости от условий движения. Система EBD действует в составе традиционной четырехканальной системы ABS с электронным управлением.

От работы Booster Pump Motor зависит давление жидкости, подводимое к каждому из колесных механизмов: если давление в гидроаккумуляторе падает ниже установленного значения, блок управления активирует электродвигатель насоса. Электродвигатель не работает – давление ниже нормы, тормозная система и все остальные, к ней «примыкающие» системы, «штатно» не работают. Такой автомобиль будет создавать угрозу для безопасности дорожного движения.

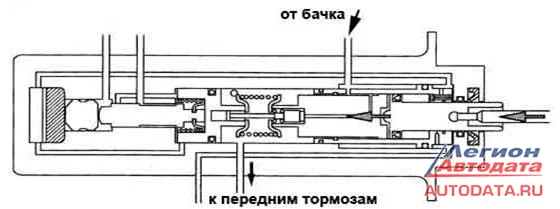

При возникновении неисправности, работа тормозной системы происходит «напрямую», т.е. следующим образом:

При снятии Hydraulic Brake Booster следует перед началом работ нажать не менее 40 раз на тормозную педаль для разрядки гидроаккумулятора.Если все сделано верно, в подкапотном пространстве не будет никаких подтеканий (фото 1)

Проверка работоспособности Booster pump motor (фото 2) производится достаточно просто: для этого надо подать питание АКБ на необходимые контакты (рис.1)


Фото 1

фото 2

рис.1

Мотор должен заработать. Если не работает, то можно сделать вывод о его неработоспособности. И заказать новый. Но девайс дорогой, стоимость около 50 тысяч рублей…

Что оказалось:

Фото 3 – внешний вид разобранного девайса и графитовая пыль от щёток

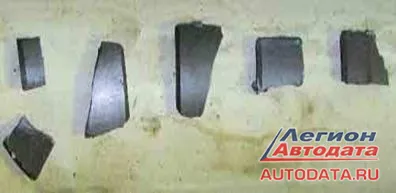

Фото 4 - Магниты установлены достаточно прочно, но, когда Booster Pump Motor был разобран, стало понятно, что его не оживишь. Решил извлечь из него самое ценное - магниты. Слегка стукнув по корпусу для их извлечения (колоть их не хотел) ещё раз убедился, что японские магнититы очень хрупкие

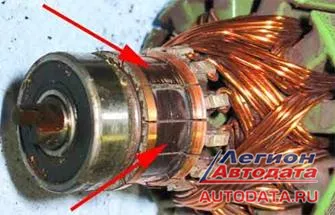

Фото 5 - износ коллектора, видно ступеньку износа и недостающие ламели

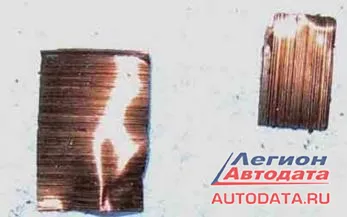

Фото 6 – ламели, выпавшие в месте с графитовой пылью от щёток.


Фото 3

фото 4

фото 5

фото 6

При окончанию работы следует обращать внимание на соответствие заливаемой тормозной жидкости: SAE J1703 or FMVSSNO. 116DOT3

Кто будет заниматься подобной неисправностью с «нуля», рекомендую посмотреть описание, устройство и порядок проведения операций по диагностике и ремонту: Книга "Toyota Land Cruiser 100/Lexus LX470 (бенз.) серия Профессионал в 2-х частях" http://www.autodata.ru/goodsinfo.osg?

и в других книгах по Land Cruiser:

http//:www.autodata.ru/catalog/toyota_land_cruiser

О системе EBD можно прочитать в статье: http://www.autodata.ru/st/07_ebd/ebd.htm

Примечание: проверку работоспособности Booster Pump Motor можно произвести без разборки и снятия всего узла целиком. Просто в нашем случае клиент сначала хотел менять весь узел целиком, а когда узнал общий ценник (около 100.000 руб), то решение изменил. Но насос уже был снят, что и видно на фото.

С неисправностью разбирался:

Кудрявцев Михаил Евгеньевич

МОСКВА Автосервис "ВТС" ул.Суздальская д.9

Можно позвонить в рабочее время:

7-916-626-71-98

Как проехать – рисунок справа
