Вариаторные коробки  передач NISSAN     NCVT, CVT , Hyper CVT M6



NISSAN одним из первых стал ставить вариаторные ( бесступенчатые ) трансмиссии

на свои автомобили. Рассмотрим модели CVT и привязку к модельному ряду автомашин.



  1. NCVT – эта трансмиссия ставится на малолитражки объемом до 1500 см3

Она полностью гидравлическая по управлению, иными словами у нее стоит похожий блок гидроклапанов , как на обычной  АКПП, только результирующим является перемещение ведущего шкива. ГТ – порошкового типа  (электромуфта). Основная поломка – это когда не происходит повышения – понижения передаточного числа, вроде аварийного режима ( 2 –я передача ). На гидравлическом блоке есть несколько подстроечных винтов, изменяющих его работу. Очевидно для настройки должен быть специальный стенд для этого блока , на котом можно настроить его работу. Мне не встречались владельцы, которые смогли отремонтировать такую NCVT , все они поставили себе обычную  АКПП .



  1. CVT ( REOFO6A )  - трансмиссия с полностью электронным управлением.

Устанавливается на модели с 1,8 – 2 ,0 литра бензиновые моторы ( SR18 .. )

Основной регулирующий элемент выполнен в виде шагового сервомотора. По командам с ECT он управляет через профильный рычаг клапаном высокого давления, подающий жидкость в гидроконтур сжатия ведущего шкива. Ведомый шкив поджат витой пружиной и разжимается под действием вклинивания стального ремня ( цепи ) . Кроме этого в CVT есть клапана регулировки давления ( ШИМ ) как на обычной акпп ( балластный резистор на корпусе CVT над дифференциалом ), клапан блокировки ГТ, датчик температуры, датчик давления. Скорость вращения ведущего и ведомого шкивов измеряют наружные датчики на эффекте Холла. Они взаимозаменяемы кроме лапки крепления – другой разворот, электрически совместимы. Основная поломка – выход из строя шагового серводвигателя ( step motor ) . Для его замены достаточно слить  масло , снять поддон , снять фильтр аккуратно отделив жгут электропроводки. Сам step motor крепиться двумя болтами , его будет легче вытащить и вставить , не забыв про фигурный рычаг, если вы вручную вытянете из мотора шток привода.

        После снятия фильтра – обратите внимание на конусные поверхности шкивов – они желтого цвета. Наличие царапин говорит о проскальзывании цепи, в идеале они должны быть зеркальными. Поинтересуйтесь у владельца – с какой скоростью он ездил . Как правило машина с таким CVT больше 120 км.ч не разгоняется , или разгоняется, но очень медленно.

    Диагностика -  машина не едет, мигает лампа CVT .  В идеале -  сканер. Но если его нет, или он не читает такую трансмиссию – тогда снимаем разъем   на корпусе сразу за радиатором. 2 ряда по 5 контактов. Проверяем сопротивление фазовых обмоток step motor. Относительно средней точки – 15 ом, всего 4 обмотки. Как правило – обрыв одной из фазовых обмоток. Такое сопротивление имели step motorраннего образца , более поздние модели имеют порядка 20 ом. Такие из строя не выходят.



  1. HYPER CVT M6

Трансмиссия ( механическая часть ) полностью аналогична предыдущей. Отличие – только в  gear selector – введен ручной режим переключения и добавлен еще один электронный блок. Дань моде дала свой результат – на таких машинах стали гонять постоянно перетыкая виртуальные передачи, коробки на них долго не живут. Например NISSAN CAMINO с мотором SR20DE VVL с системой изменения фаз распредвала и высоты подъема клапанов имеет порядка 190 лс, машина очень динамична в сочетании с вариатором, передающем максимальный крутящий от двигателя во всем диапазоне.

    Механически и электрически эти акпп взаимозаменяемы.





 Существует еще одна CVT  EXTROID , которая устанавливается на CEDRIC – GLORIA  с мотором 280 л.с, вместо клинового ремня используется система торов, но с такой  CVT сталкиваться не приходилось.





Общие рекомендации:



1.     при замене регулятора  меняйте масляный фильтр (номер 31728 )– жизнь коробке это продлит.

2.     при снятии поддона и замене step motor ( номер 31947 – стоимость около 3200 руб ) потребуется 5 литров масла . Заливать можно только оригинальное NS1 . Залив другого приводит к выходу CVT из строя буквально за пару кругов. Примеры видел. Предупреждение о повреждении наклеено на пробке щупа уровня масла .

3.     В связи с интенсивной  эксплуатациейтрансмиссии в городском режиме , рекомендуется масло менять в два раза чаще, чем это предписано для внутреннего рынка, так как основной износ цепи идет из-за грязного масла, потерявшего свои свойства.

4.     Следует осторожно относиться к покупкеминивена ( например NISSAN SERENA ) с Такой трансмиссией, в связи с тем, что даже на BLUEBIRD  с пробегом буксует цепь из-за износа, а на семи -  местном  минивене просто разваливаются подшипники валов.

К сожалению, NISSAN ставит ступенчатую  АКППна дизельную версию YD25DDTi , по которому очень много нареканий, а на проверенный SR20DE_ только CVT.

5.    На мой взгляд – ремонт ( кроме электронных неисправностей ) такой коробки не

        Оправдан, так как стоимость цепи достаточно высока, да и состояние клиновых

        шкивов оставляет желать лучшего при полном износе цепи. Перед принятием

        решения – обязательно необходимо оценить состояние износа шкивов.

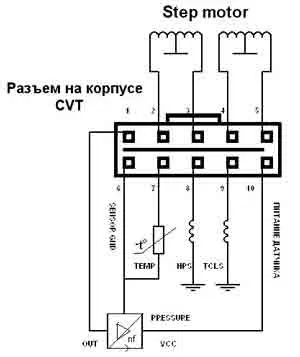

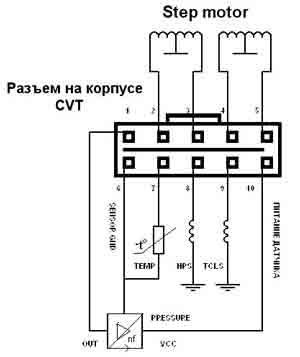

Пояснения к схеме – составлена с неисправного CVT

   Разъем на коробке , вид сверху.






1.     обмотки step motor – каждая фаза ( например – вывод 2 – корпус ) около 15 Ом

в старом регуляторе. В более новых – сопротивление повышено до 20 Ом.

Выводы 2-3  и 4-5  по 30 Ом или 40 .



2.     датчик температуры ( выводы 6-7 ) аналогичен в обычных АКПП , сопротивление

        около 2,5 кОм , напряжение на холодную при подключенном разъеме – 1,5 вольт,

        горячий – около 0,5 V



3.     вывод 8 – HPSV – клапан регулировки линейного давления , аналогичен обычной

АКПП , при включении зажигания и плавном нажатии на педаль газа в районе

CVT должен раздастся треск его работы , что говорит о функционировании самого клапана и понижающего резистора ( dropping resistor  - сопротивление  12 Ом ),

Сопротивление клапана около 3 Ом.



4.     Вывод 9 – TCLS – клапан блокировки ГТ  - 15 Ом , блокирует ГТ для уменьшения

Потерь и увеличения КПД



5.     вывод 1 – датчик давления в CVT , скорее всего электронный, питание VCC - 5 V

на выходе режим хх ,прогрет, - около 1 V, режим stall test – около 4 V





Известные мне коды неисправностей



  P1791 – датчик давления масла

  P1777 – электрическая неисправность step motor _ обрыв обмотки

  P1778 – механическая неисправность step motor _ обмотки целые, подклинивает или нет   регулировки

  P0710 – датчик температуры

  P0745 – соленоид регулировки давления HPS

  P0740 – соленоид блокировки ГТ


Примечание: фото регулятора давления








Гаджиев А.О.
