Toyota D-4 (3S-FSE). Замена свечей

Замена свечей на D-4
10.09.2005

Много писалось о достоинствах и недостатках двигателей с непосредственным впрыском топлива. Я хочу рассказать о самой простой на первый взгляд процедуре - замена свечей зажигания на двигателе 3S-FSE (D-4).

Для того, чтобы добраться до свечей, необходимо снять часть впускного коллектора с блоком дроссельной заслонки. При демонтаже коллектора нужно быть весьма осторожным, чтобы не уронить случайно сдвинутый кокс во вторую часть коллектора. Как правило, коксовых отложений там всегда предостаточно. Затем снимаем катушки и достаем свечи. Все очень просто. Но далее понадобиться пылесос, чтобы удалить сажу. Если этого не делать, то сдвинутая сажа кусочками отваливается и попадает в камеру сгорания. Все это может в результате дать при работе двигателя сильный стук  и неприятные объяснения с клиентом.

После удаления кокса и замены свечей можно все собирать на место. Процедура занимает времени около часа и вовсе не сложна.



  club_b_1.jpg       club_b_2.jpg

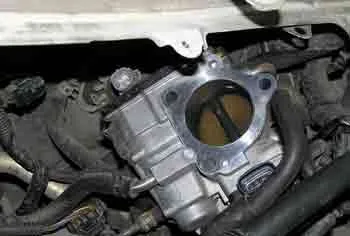

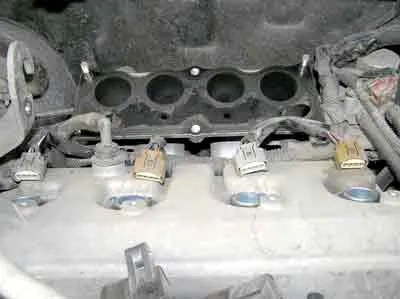

                             фото 1                                                                          фото 2



 club_b_3.jpg                 club_b_4.jpg

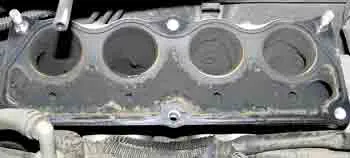

                          фото 3                                                           фото 4

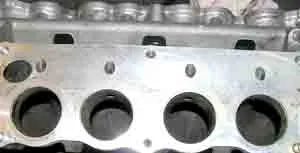

                                                                        фото 5

Владимир Бекренев, г. Хабаровск
