Honda Odyssey. EGR - начинаем ремонт с MotorData

EGR system Honda Odyssey (начинаем ремонт с MotorData)
05.04.2011

EGR system Honda Odyssey

В продолжение темы, начатой старшим товарищем Тимуром Мадалиевым (на форуме МТМ38), о неисправности системы EGR.
Имеем Хонду Одиссей(см. Примечание), «японку», с мотором F23A. Жалоба клиента на горящий транспарант неисправности двигателя.
Код ошибки 12-3

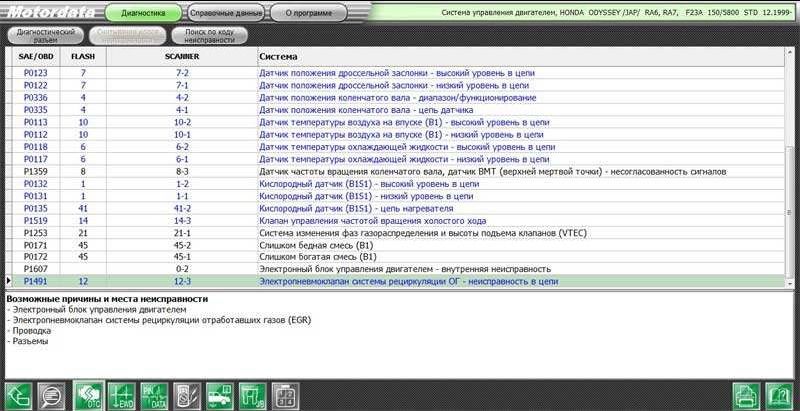

Обращаемся за информацией к всё набирающей популярность программе MotorData:


Причем жалоб на неравномерность работы или расход топлива, как обычно бывает при неисправном (заклинившем) клапане EGR, нет. Хотя параметры «дата листа» несколько отличаются от исправного автомобиля.
При обычном положении штока клапана EGR на холостом ходу в районе 0,4 вольт, здесь мы видим 0,0 вольт. Только и всего, ведь остальные параметры, и разряжение в коллекторе и время впрыска, и нагрузка на двигатель в данном
режиме работы не отличается от исправной машины.

Дабы не задерживать клиента, устанавливаем на его автомобиль исправный, проверочный клапан и отпускаем «до звонка».

А тем временем, руководствуясь статьёй коллеги от 1 апреля 2010 «Типовая неисправность автомобиля Honda» по адресу в интернете http://forum.autodata.ru/205/16621/all.htm?a=stdforum_view&o=

Одна из типовых неисправностей ДВС F23A Honda
Данный материал относится к категории «Технические заметки» и иллюстрирует одну из типовых неисправностей системы EGR на автомобиле Honda Odyssey с ДВС F23A. Данный пример взят за основу именно по той причине что наиболее часто встречается именно на этом автомобиле. Нижеизложенная методика устранения неисправности не является обязательной, это лишь один из бюджетных альтернативных вариантов решения данной проблемы.
Адрес статьи:
http://autodata.ru/autodata-2010/egr_f23a_madaliev.pdf

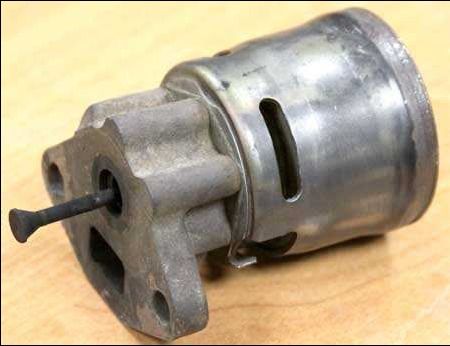

Разбираем «родной клапан»
Как ни странно, грязи (сажи) не так уж и много.


Однако становится интересным.
У Тимура в статье остается не разобранная одна деталь, которая явно не цельнолитая:




Перечитав ещё раз статью, внимательнее в тех местах, где описано начало разборки, внимательно рассматриваем верхний элемент клапана, казалось бы не разборного, который как позднее оказалось является потенциометром - датчиком положения штока клапана EGR.

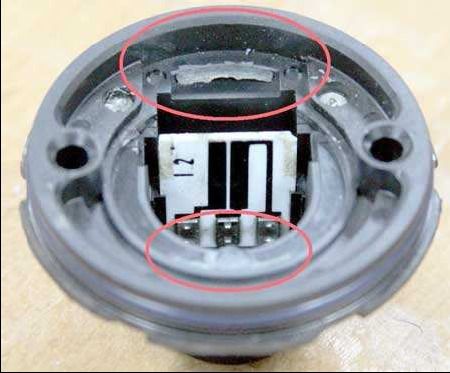

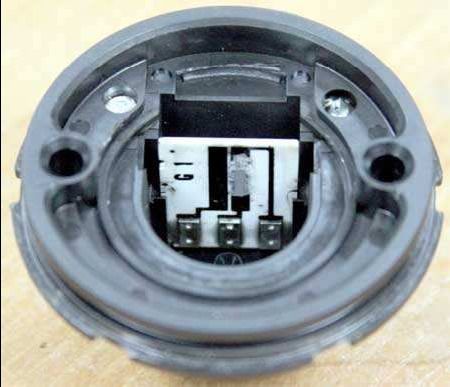

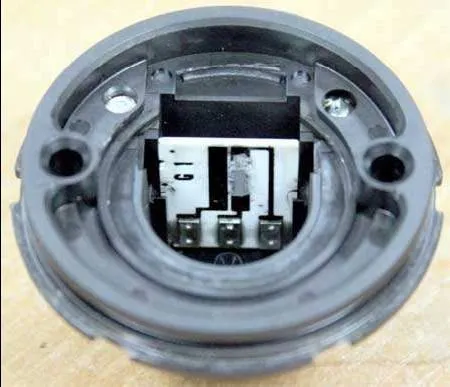

Итак, видим три круглых точки,


казалось бы, ясное дело, там под ними либо пайка, либо просто в этом месте и приклеена крышка самого датчика, рассверливаем, и едва-едва не ломаем керамическую дорожку потенциометра.

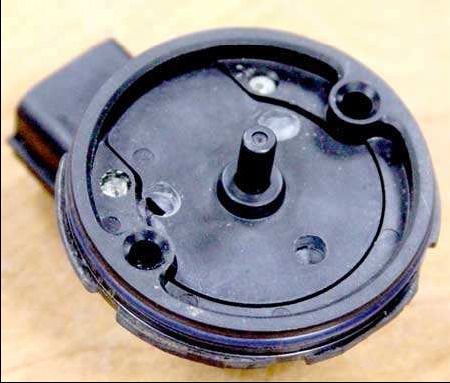

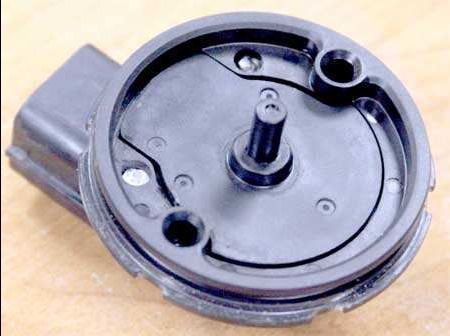

Далее после попытки силой взломать бывший в употреблении старый ненужный клапан, находим места крепления, как будто супер-клеем.


Ну и после вскрытия нашего клапана, становится понятным, осторожность была не так уж и необходима.

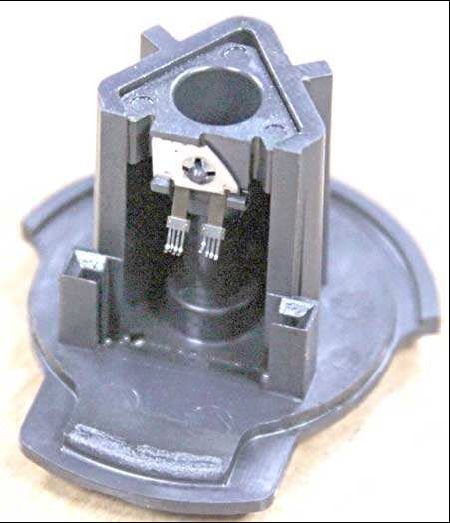

Плавающий контакт

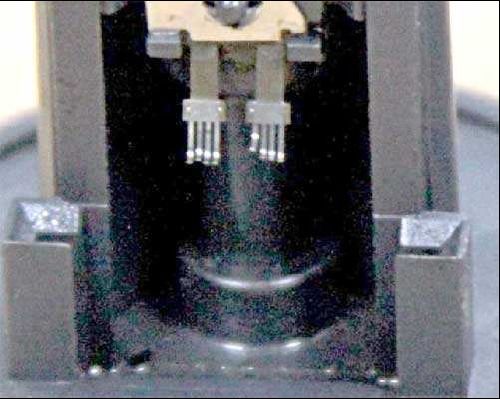

и дорожки датчика


восстановлению не подлежат.

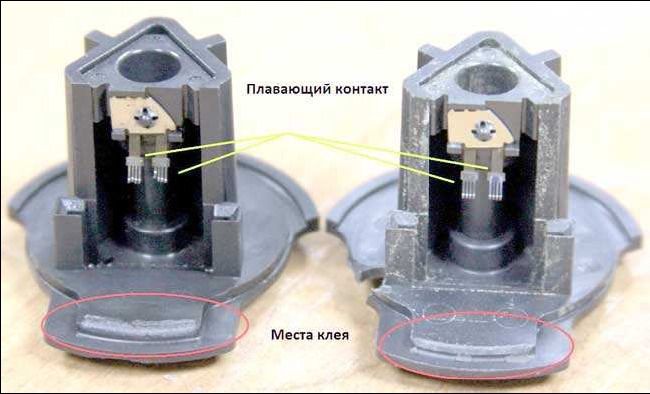

Исправный и неисправный плавающий контакты


Требуется замена клапана в сборе.

А как так, ведь внутри до меня ни кого не было. Или действительно, чем моложе
автомобиль, тем хуже запасные части? Обидно за Японский автопром, но это уже
тема другой написанной статьи))

Терещенко Андрей Валерьевич
ник на форуме Легион-Автодата - Niva580
