Информационно-технический комплекс MEDIC

17.07.2008

Информационно-техническая система MEDIC

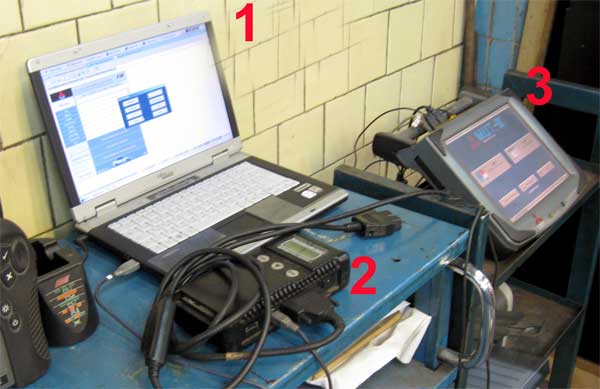

фото 1

Техническая информационная система MEDIC (позиция 1 на фото) состоит из:
- MUT-3 - встроен, но можно использовать отдельный - позиция 3 на фото
- сканер (СТВ) - встроен, позиция 1 на фото
- сканер (СТВ) для грузовых автомобилей - встроен, позиция 1 на фото
- VCI - позиция 2 на фото
- встроенная информационная система по автомобилям марки MITSUBISHI
американского рынка (1983 – 2009 г.г),- встроен, позиция 1 на фото

MUT-3
Встроенный в MEDIC сканер MUT-3 работает работает как по легковым автомобилям, так и по грузовым.

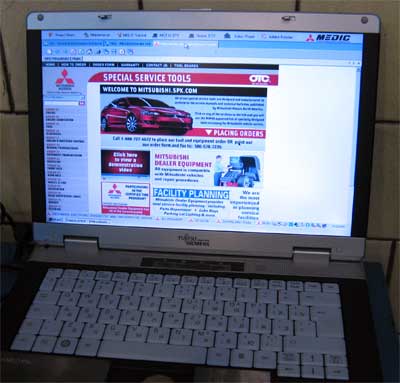

фото 2

Встроенная информационная система включает в себя:
- оригинальные руководства для Диагностики и ремонта автомобилей американского рынка за период с 1983 по 2009 г.г.
- «прошивки» для ECU
- регулярные обновления через Интернет

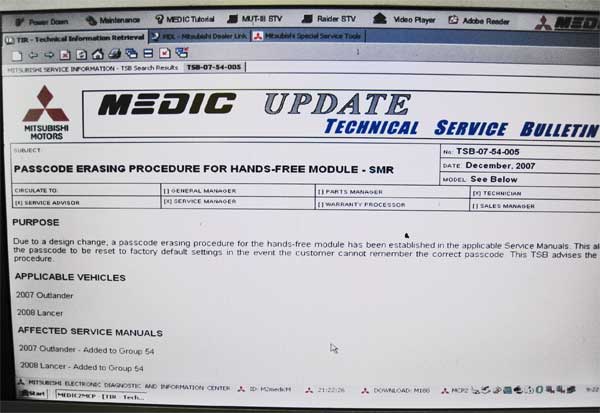

фото 3     Доступная любая информация, имеющаяся на данный момент в базе данных
                                          (обновления идут постоянно)

В России достаточно много автомобилей фирмы MITSUBISHI американского рынка, и если пользоваться только «обычным» MUT-3, то определенная часть необходимой информации просто недоступна (касается автомобилей  американского рынка).

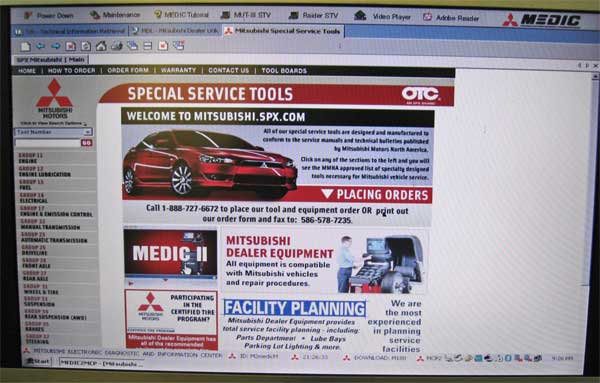

фото 4     Главная страница официального сайта поддержки (USA)


Например: в «обычном» MUT-3 существует база данных «прошивок», которая содержит 98 обновлений по K-Line и около 100 по CAN (по состоянию на июль 2008 г.).
А в информационной системе MEDIC таких «прошивок» гораздо больше.
Только по K-Line их существует около 350 (пронумерованных) и около 1.500 «непронумерованных». Такая же ситуация и по «мануалам», и по другим необходимым справочным руководствам.

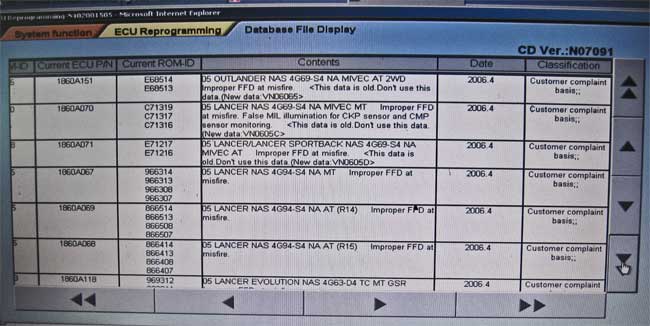

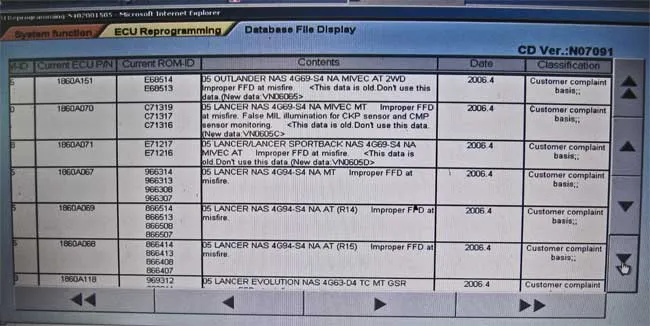

фото 5     Имеющиеся прошивки в базе данных системы MEDIC

Как работает информационно-справочная система MEDIC
- вводим в меню VIN автомобиля
- нажимаем ENTER
- полючаем ВСЮ информацию по данному автомобилю

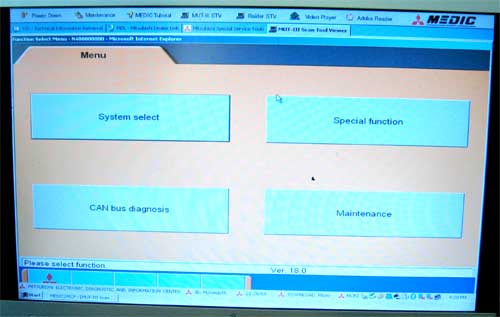

фото 6   Встроенный MUT-3 в систему MEDIC


Обновления через Интернет
Они идут регулярно, по мере их поступления в информационный Центр MEDIC в Соединенных Штатах Америки. Надо или иметь постоянное подключение к Интернету, или регулярно к нему подключаться. Как только в Центр поступает какое-то обновление, оно тут же рассылается пользователям системы MEDIC автоматически.
Существует возможность иметь более полные обновления программного обепечения.
Для этого надо приобрести (купить) оригинальный пароль в Центре MEDIC.

Как работает информационная система MEDIC в режиме "прошивка"
(на примере обновления программного обепечения ECU – «прошивка»)
- вводим в меню VIN автомобиля
- система показывает имеющиеся на данный момент все «прошивки» для данного автомобиля
- выбираем необходимую «прошивку»
- подсоединяем второй адптер (на фото внизу, передний план)
- нажимаем «Yes»
Все остальное происходит автоматически.

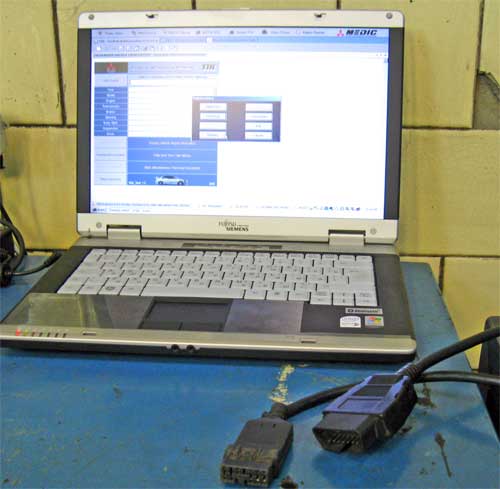

фото 7     Адаптеры для перепрограммирования.
                На втором плане: информационно-техническая система
MEDIC


Эта система была приобретена мастерской Дмитрия Юрьевича совсем недавно, однако все уже успели оценить её преимущество и необходимость в своей повседневной работе.
Было два автомобиля, где пришлось изменить параметры ETV и EPS (чувствительность) для того, что бы автомобили начали функционировать правильно.
Данные операции были произведны быстро, автоматически и после этого ошибок на них по данным системам больше не возникало.

Информационно-техническая система MEDIC – «клад для электрика»,- так говорит Дмитрий Юрьевич и подтверждают его коллеги. «Внутри» этой системы находятся практически все электрические схемы на каждый автомобиль американского рынка фирмы MITSUBISHI за период с 1983 по 2009 года. Если требуется какую-то схему рассмотреть более внимательнее или использовать при работе, то её можно распечатать.

Эта информация была получена в Мастерской Дмитрия Юрьевича Кублицкого(фото ниже).


фото 8     Дмитрий Юрьевич Кублицкий (mek) за работой с
                 информационно-технической системой
MEDIC
