Mercedes-Benz (W210). Климат-контроль

Климат контроль Мерседес
23.12.2004

Mercedes Benz, диагностирование KLA, память неисправностей, 210 кузов.





Зажигание. ВКЛ

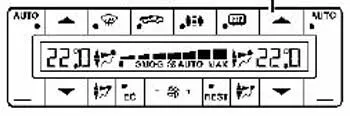

Кнопки установки температуры, выставить слева HI, справа LO.
В течение 20 с, одновременно нажать кнопки REST и EC держать нажатыми > 5 с.
Кнопка “внутр циркуляция” мигает (1 Гц).
Кнопку AUTO нажимать пока не будут считаны все неисправности.
Каждой неисправности присвоен код (см таблицу), отображается на дисплее с обеих сторон.
Коды сбрасываются при одновременном нажатии кнопок AUTO, > 2 с,
Зажигание ВЫКЛ, конец контрольной программы.


N22

Указание на неисправность



Неисправность в системе не обнаружена.
B1226
Датчик температуры воздуха в салоне, подаваемого вентилятором (B10/4).
B1227
Датчик температуры наружного воздуха (B14).
B1228
Датчик температуры теплообменника слева (B10/1).
B1229
Датчик температуры теплообменника справа (В10/1).
B1230
Датчик температуры испарителя (В10/6).
B1231
Датчик температуры двигателя (B11/4).
B1232
Датчик давления фреона (В12).
B1233
Датчик температуры фреона (В12/1). Не всегда комплектуется.
B1234
Солнечный датчик (В32).
B1235
Датчик вредных веществ в воздухе (В31).
B1241
Уровень фреона. (температура + давление).
B1416
Циркуляционный насос дополнительной прокачки тосола (M13).
B1417
Двойной клапан тосола левой стороны (Y21).
B1418
Двойной клапан тосола правой стороны (Y21).
B1419
Электромагнитная муфта компрессора (A9k1).
B1420
Система повышения числа оборотов холостого хода.
B1421
Тактовый модуль (N65).
B1422
Последовательный интерфейс (К1) комбинации приборов (А1).
B1423
Планка клапанов (Y11) управляющих воздушными заслонками.
B1424
Двигатель фильтра с активированным углем (A32m2).ОТКР.
B1425
Двигатель фильтра с активированным углем (A32m2). ЗАКР.
B1432
Дополнительный отопитель.
B1459
Последовательный интерфейс (К2) комбинации приборов (А1).
B1462
Сигнал полной нагрузки двигателя.


Mercedes Benz, проверка действительных значений KLA, 210 кузов.

Зажигание ВКЛ.
Установить кнопками режим AUTO.
С обеих сторон установить температуру 22.0 *С.
Кнопку REST нажать > 5 с.
На дисплее слева появится 1 с права температура воздуха в салоне ( к примеру 22*С).
При нажатии левой кнопки AUTO выводятся следующие данные (см таблицу).
Конец контрольной программы, нажать кнопку REST.


N22

Проверяемый параметр

1

Температура воздуха в салоне, подаваемого вентилятором (В10/4).

2

Температура входящего воздуха (В14).

3

Температура теплообменника слева (В10/1).

4

Температура теплообменника справа (В10/1).

5

Температура испарителя (В10/6). ?*

6

Температура двигателя (B11/4).

7

Давление фреона (В12), (к примеру 4 бар).

8

Температура фреона (В12/1), (к примеру 23 *С). Не всегда комплектуется.

9

Зарезервирован.

10

Управляющее напряжение на регуляторе вентилятора, (от 0.8 до 6.0 V).

11

Датчик наличия вредных веществ (В31), (к примеру 3.1 V).

12

Солнечный датчик (В32), (к примеру 4.2 V).

20

Управляющий ток дополнительного вентилятора, (к примеру 7mA).

21

Число оборотов двигателя х на100 об/мин.

22

Скорость движения, (к примеру 55 км/ч).

23

Яркость подсветки (58d) в %.

24

Напряжение аккумуляторной батареи, (к примеру 12.8 V).

40

Состояние программного обеспечения, (к примеру 37).

41

Состояние программного обеспечения, (к примеру 08).

?* Если при работающем кондиционере температура датчика высокая и не падает, следует проверить датчик.

Для любителей просто узнать температуру в салоне достаточно при включенном зажигании  нажать на 5 сек кнопку REST, выключается той же кнопкой. Режим подходит и для других КЛА имеющих цифровой дисплей, но кнопка AUTO и следующие данные могут быть другие.
