Nissan Neo Di - ошибка P1232


Следуя своей программе – ориентации на экологию, NISSAN разработала моторы с прямым впрыском топлива в камеру сгорания (подобно GDI от MMC и DTOYOTA)
С установкой топливной аппаратуры высокого давления к обычным неисправностям добавились проблемы , аналогичные GDI и D4. Основная из них – низкое качество бензина , химическая чистота которого в России оставляет желать лучшего . В отличии от дизельных моторов, где плунжеры насосов высокого давления смазываются ( и охлаждаются ) дизельным топливом , плунжеры бензиновых насосов не смазываются по определению химической формулы самого бензина. Поэтому срок их жизни ограничен самой средой “обитания”. Активно помогают ему наши соотечественники ( владельцы нефтезаводов и автозаправок ), которые из-за национального русского менталитета просто не могут его не разбавлять чем нибудь  как, впрочем, и не доливать. Все разговоры о цене за литр бензина – не более чем фикция. Думаю – не много людей в России  не согласиться с утверждением, что даже если завтра установить цену за литр рублей по 40 , его все равно будут разбавлять и недоливать.
С этим надо просто примириться – ну исторически так сложилось!


Отсюда вывод – владельцам подобных машин надо примириться с текущими расходами на эксплуатацию и ремонт своих машин по причине качества топлива.


Итак – check не горит , но код ошибки P1232 есть. Прямое толкование – PRESS REGULATOR – прямо указывает на регулятор давления . Это такой клапан , установленный на корпусе насоса высокого давления, работающий в импульсном режиме.  Основная задача – поддерживать давление на требуемом  уровне , в зависимости от режимов работы мотора. Управляется клапан ECU , основным датчиком – показателем работы  PRESS REGULATOR –является электронный датчик давления , установленный на том же корпусе насоса. На примере NISSAN CEFIRO VQ25DD ( NEO Di ) ? NISSAN CEDRIC – аналогично.
Код P1232 один – но его толкование может быть абсолютно разным . Что это – регулятор или насос – утверждать можно только после  диагностики не только сканером.

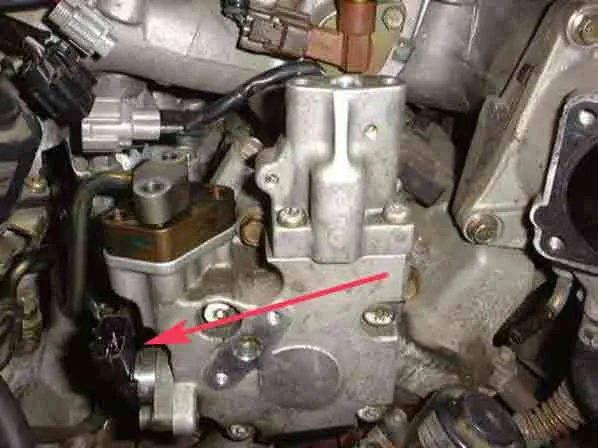

фото 1 - датчик давления на корпусе ТНВД

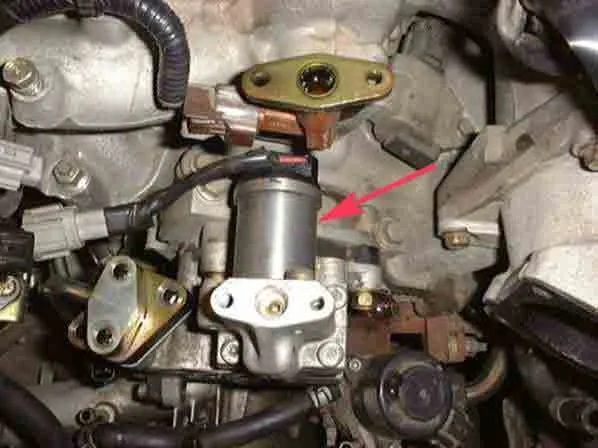

Пресловутый PRESS REGULATOR , соленоид на корпусе ТНВД (фото 2) :




фото 2

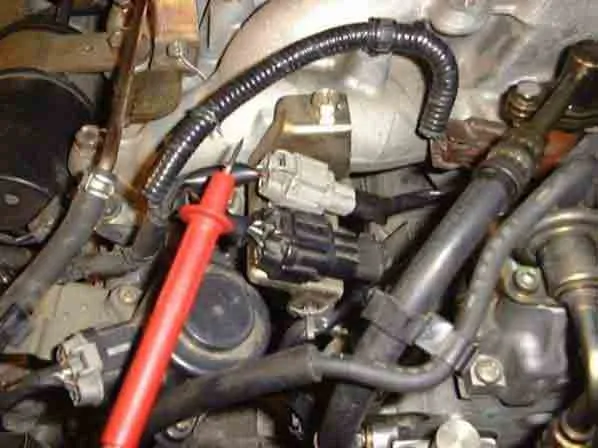

Для удобства ( надо отметить ) разъемы имеют промежуточные соединители , доступные снаружи не разбирая мотора. Нас интересует разъем датчика давления и самого клапана регулятора давления .




фото 3


Сам регулятор давления имеет простую схему включения – плюс 12 вольт поступает на один вывод обмотки при включении зажигания , второй провод в ECU (красный) управляется транзистором , включенным по схеме с общим эмиттером (истоком). Дополнительные схемы диагностики целостности обмотки клапана осуществляются по наличию напряжения 12 вольт  на этом выводе – что автоматически подразумевает , что обмотка целая.


Иными словами : « включая зажигание  ECU проверяет , нет ли обрыва в обмотке».

 В этом можно убедиться – подключив просто вольтметр к  красному проводу.


 Код P1232 может записаться сразу после запуска двигателя , а может записаться в память ECU после пару дней эксплуатации. Что неисправно – клапан или насос – достаточно точно определяется  после замера давления . Это можно сделать и вольтметром .   Подключаем вольтметр к среднему выводу датчика давления (черный разъем) , осциллограф подключаем к красному проводу ( белый разъем ) регулятора давления.

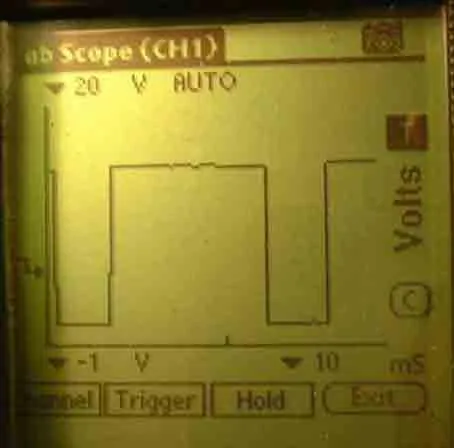

Заводим двигатель – на дисплее осциллографа должна наблюдаться импульсная последовательность :




фото 4


Если ее нет , а напряжение борт сети присутствует на этом выводе , то переключаем осциллограф в режим триггера по однократному запуску , обнуляем счетчик после включения зажигания и заводим мотор. На экране появляется запись стоп кадра  последовательности импульсов – значит ECU исправен. Если пропадает сигнал потом – это следствие ошибки регулирования а не ECU.


Смотрим параметры :




 фото 5

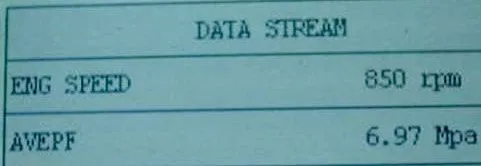

А так же data stream (если есть с чего) :




фото 6

Напряжение 1 вольт – это давление около 1,5-1,9 Мпа. Нормальные показания – 2,5 вольт(7 Мпа) . При этом длительность закрытого состояния PRESS REG составляет по осциллограмме   порядка 2 ms   .

Отсутствие регулирование и напряжение 1 вольт указывает на прямую неисправность регулятора – его гидравлической части. Если код появляется после запуска – замена регулятора решает вопрос подобной неисправности. Но существует вторая неисправность связанная с этим кодом – износ насоса , и как следствие низкое давление . ECU , основываясь на показаниях датчика давления , “ пытается” регулировать  давление управляя регулятором, пока позволяет порог регулирования. Если скважность импульсов управления  превышает заданную величину – ECU записывает код P1232 , но это уже код насоса , регулятор тут не причем. Просто насос не в состоянии при такой скважности обеспечить требуемое давление. Обычно это проявляется в движении.

При этом check может и не загореться, но код будет в памяти. Давление по сканеру как правило меньше 6 МПа (на хх)

 Оставшееся “здоровье” насоса можно оценить по датчику давления и скважности импульсов на PRESS REG.  На одних и тех постоянных оборотах мотора, давление, развиваемое насосом,  будет одинаковым при разной скважности импульсов управления и наоборот.   Образно говоря – если насос изношен , то для достижения такого давления , регулятору придется дольше находиться в закрытом состоянии (импульс низкого уровня) , чтобы поднять давление, или давление будет ниже при одинаковой длительности.

  Остается записать осциллограммы рабочего давления и данные с датчика давления – и характеристика насоса есть. Ее можно представить табличным значением (без нагрузки) параметрами – обороты , давление ( по сканеру в МПа ), по напряжению в вольтах и по длительности импульса  press reg в закрытом состоянии.

  На этих моторах  при коде P1232 и низком давлении не работают системы SCVEGR итд, что приводит к падению мощности и крутящего момента. Хотя внешне мотор работает вроде как  обычно – но он не переходит в режим сгорания ультрабедных смесей (ULCM), с вытекающими последствиями и увеличенным расходом топлива.

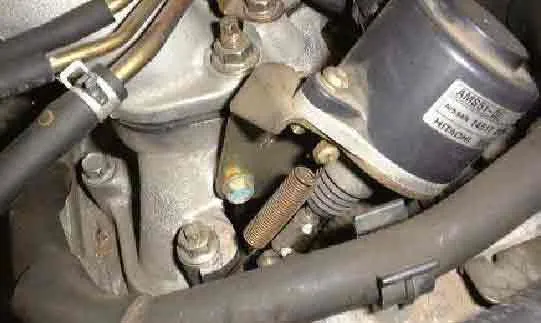

СЕРВОДВИГАТЕЛЬ СИСТЕМЫ  SCV




фото 7


Сам насос меняется вместе с регулятором  в сборе и стоит около 800 USD. По конструкции он схож с MMC GDI, и основное слабое место – металлическая гофра плунжера- нагнетателя, при прорыве которой – бензин  начинает попадать в корпус насоса.

В отличии от MMC , корпус насоса изолирован и в него залито свое масло .

Это своеобразная «защита» от нерадивых владельцев, которые привыкли экономить не только на бензине, но и на сроках замены масла , грязное масло ускоряет износ этой гофры на MMC , а тут конструкция надежнее. Правда если гофра все же рвется , то без смазки рассыпаются подшипники в насосе и вал начинает подклинивать. Так как привод насоса осуществляется распредвалом мотора, подклинивание ТНВД приводит к обламыванию хвостовика привода а то и самого распредвала. В итоге – «загибает клапана».

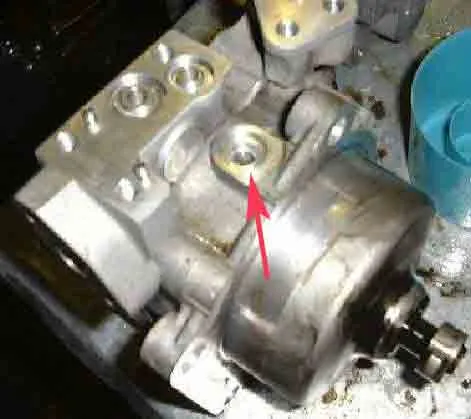

ОТВЕРСТИЕ ДЛЯ ЗАЛИВА МАСЛА В НАСОС

  На корпусе насоса есть пробка для залива масла (фото 8), по чистоте которого можно судить о его состоянии (прежде всего гофры). Если вытекает не масло – то гофра порвана и скоро насос начнет подклинивать.


Ездить на таком – не безопасно. Ремонтировать там тоже особо нечего – износ плунжеров.




Фото 8


Есть сообщения на форумах об успешном ремонте насоса путем его разборки и полировки царапин на плунжерах, после которой он якобы стал как новый . Не понятно, как можно изношенный плунжер ( уменьшенный в диаметре ) отполировать, уменьшив еще больше его диаметр , чтобы он создал большее давление. Если бы его не полировали а напыляли металл – тогда бы давление увеличилось , но не наоборот.

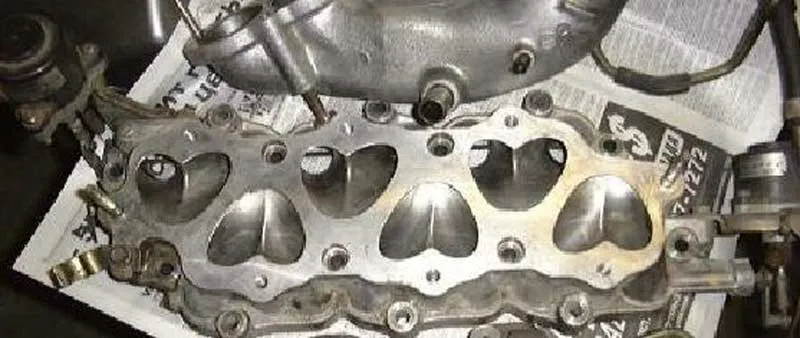

НИЖНЯЯ ЧАСТЬ ВПУСКНОГО КОЛЛЕКТОРА С ЗАСЛОНКАМИ  И  МОТОРАМИ SCV (CEDRIC VQ30DD) ПОСЛЕ ОЧИСТКИ




Фото 9


Определить без сканера – работает ли еще ваш мотор в режиме ultra lean можно не только по оборотам ХХ (650 rpm) , но и движению штоков сервомоторов SCV после прогазовки – заслонки должны открыться и закрыться.

Также на этих моторах после длительного снятия клеммы с АКБ теряется настройка дроссельной заслонки (электронная), и требуется ее обучение (только со сканера).

 Есть слухи (сведения), что в Японии  для таких моторов используется бензин со смазывающими добавками (понятно , что он химически чище), какие они – неизвестно, но смысл их очевиден – снизить износ плунжерных пар. Очевидно , можно попробовать вместо моющих присадок типа TBE заливать масло для двухтактных бензиновых моторов, которое подается в камеру сгорания вместе с бензином.

Если присадки TBE как – то химически меняют бензин, смывают- разлагают смолистые соединения , то все это оседает на сетках насоса . А тут просто масло, которое не сгорает  в камере образуя шлаки, но смазывает насос, в пропорции 1 к 120 , например. Надо проверить газоанализ такой смеси, и если он не выходит за нормы – пользоваться им, как владельцы дизельных машин .


ГАДЖИЕВ А.О
