Двигатель Mazda WL-C - описание конструкции. Механическая часть

30.05.2012

Основные технические данные двигателя 93,0ґ92,0 Фазы газораспределения

Тип двигателя Четырехцилиндровый рядный четырехтактный турбированный дизельный двигатель, с четырьмя клапанами на цилиндр, двумя распределительными валами, жидкостным охлаждением и аккумуляторной системой впрыска топлива "Common Rail".

  Фазы газораспределения

 Открытие впускных клапанов  8° до ВМТ
Закрытие впускных клапанов

23° после НМТ
Открытие выпускных клапанов 61° до НМТ
Закрытие выпускных клапанов 9° после ВМТ
Рабочий объем двигателя, см3 2499
Диаметр цилиндра ґ ход поршня, мм 93,0ґ92,0
Степень сжатия 18
Порядок работы цилиндров 1-3-4-2

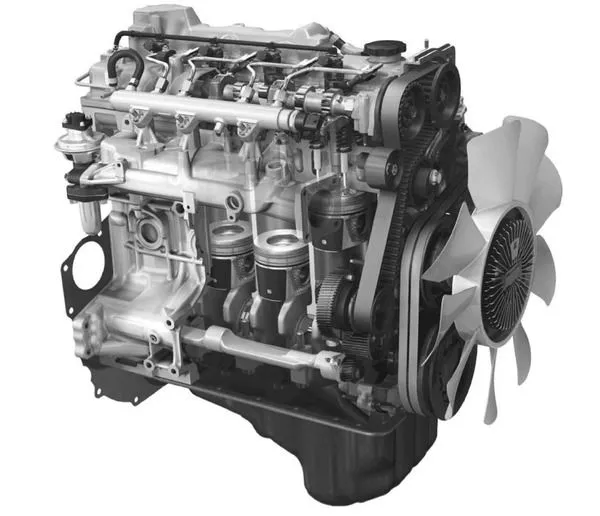

Двигатель WL-С

Двигатель WL-С

Описание двигателя

Двигатель WL-С - рядный, четырехцилиндровый, 16-клапанный дизельный двигатель с верхним расположением распределительных валов и жидкостным охлаждением. Рабочий объем двигателя - 2,5 л. Нумерация цилиндров ведется от шкива коленчатого вала.

Двигатель WL-С нового поколения сконструирован на основе двигателя WL предыдущего поколения и является его модификацией. Основной отличительной чертой двигателей нового поколения стало применение на них системы Common Rail фирмы Bosch и турбокомпрессора с изменяемой геометрией лопаток.

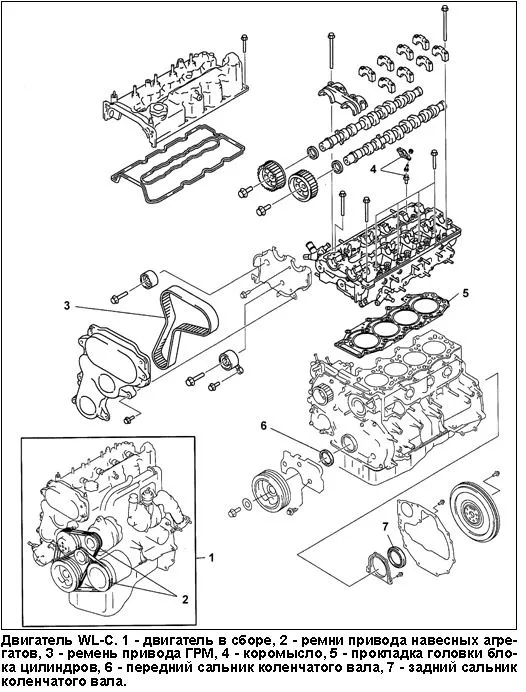

Конструкция двигателя WL-C
Привод газораспределительного механизма
Привод газораспределительного механизма на данном двигателе осуществляется зубчатым ремнем от шкива ТНВД (топливный насос высокого давления).

 Натяжение ремня привода ГРМ регулируется автоматически и поддерживается постоянным, с помощью гидравлического натяжителя.

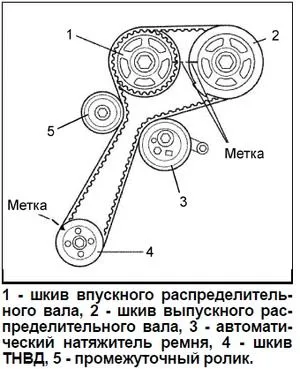

Привод газораспределительного механизма
Головка блока цилиндров
Для снижения вибрации и лучшей шумоизоляции, крышка головки блока цилиндров выполнена из алюминиевого сплава. В нижней части крышки установлен маслоотделитель, для отделения масла от картерных газов, поступающих из картера двигателя.

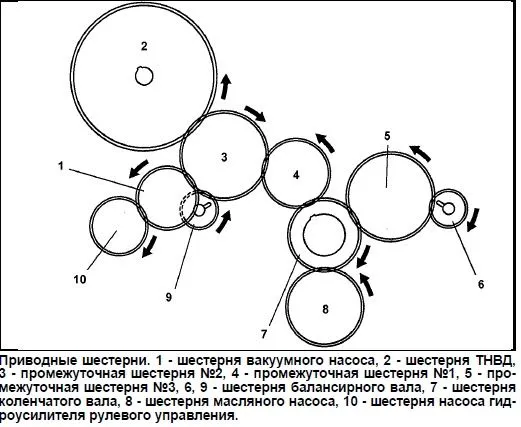

Приводные шестерни.
Для снижения веса и улучшения теплопроводности, головка блока цилиндров выполнена из алюминиевого сплава. Газораспределительный механизм с двумя распределительными валами (DOHC) (один вал для привода впускных клапанов и один для привода выпускных клапанов). На каждый цилиндр двигателя установлены 4 клапана (два впускных и два выпускных). За счет увеличения числа клапанов (двигатели WL и WL-T (с турбонаддувом) предыдущих поколений, на каждый цилиндр имели по два клапана) было достигнуто увеличение площади пропускного сечения впускных и выпускных каналов, в результате чего достигнуто улучшение наполнения цилиндров воздухом и очистка цилиндров.

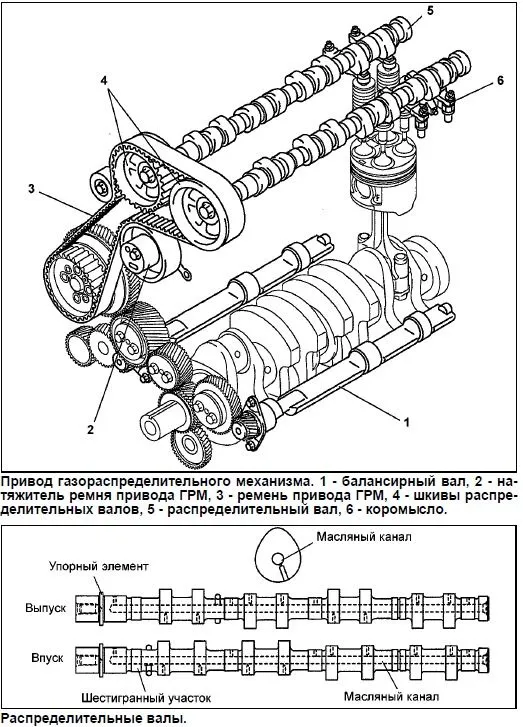

Привод газораспределительного механизма. Распределительные валы.
 Геометрия впускных портов подобрана оптимально, для снижения насосных потерь на впуске.

Привод клапанов осуществляется через коромысла от распределительных валов, которые в свою очередь приводятся ремнем привода ГРМ от шкива ТНВД. Тепловой зазор в клапанах регулируется регулировочными винтами (1), расположенными на коромыслах.

Регулировочные винты
Распределительные валы выполнены из чугуна. Распределительные валы пятиопорные. В каждом распределительном вале сделан один горизонтальный масляный канал и несколько вертикальных, для подвода моторного масла к опорам и кулачкам вала. В передней части каждый распределительный вал имеет упорный элемент, фиксирующий вал от осевого перемещения (см. рисунок "Распределительные валы").
Прокладка головки блока цилиндров сделана слоистой из стали. Прокладки выпускаются трех размерных групп, различающихся толщиной.

Шатуны и поршни.
Шатуны данного двигателя кованные из марганцевой стали. В крышке нижней головки шатуна сделаны установочные штифты для правильной установки крышки. Вкладыши шатунных подшипников изготовлены из алюминиевого сплава, имеющего хорошие антикоррозионные свойства и характеристику сопротивления усталости.

Шатун
Поршни данного двигателя изготовлены из алюминиевого сплава с хорошими параметрами теплостойкости и теплопроводности.

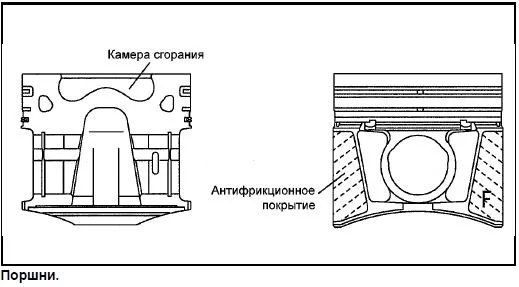

Поршни.
Камера сгорания неразделенная,  w - образная, сделана проточкой в головке поршня.
Применение камеры сгорания такой формы, а так же оптимизация факела распыла форсунки позволило снизить шумность процесса сгорания и токсичность ОГ за счет улучшения процесса сгорания.
На юбку поршня нанесено специальное покрытие, служащее для снижения трения поршня о стенки цилиндра.

Блок цилиндров
Блок цилиндров отлит из чугуна. Толщина стенок блока цилиндров уменьшена, а жесткость блока цилиндров увеличена за счет увеличения его высоты. Блок цилиндров безгильзовый. Для улучшения охлаждения и снижения расхода масла на угар в блоке цилиндров выполнены крестообразные каналы, по которым циркулирует охлаждающая жидкость, так же в блоке цилиндров выполнены масляные каналы для смазки коленчатого вала, шатунов, поршней, подачи масла к масляным форсункам и к головке блока цилиндров.

Блок цилиндров
Коленчатый вал
Коленчатый вал стальной, пятиопорный с восемью противовесами, установленными на продолжении щек коленчатого вала. Подвод масла к коренным шейкам коленчатого вала осуществляется со стороны блока цилиндров. Подвод масла к шатунным шейкам коленчатого вала осуществляется по каналам от коренных шеек.На носок коленчатого вала двигателя установлена приводная шестерня, используемая для привода балансирных валов и ТНВД (через систему шестерен) и газораспределительного механизма. Упорные полукольца устанавливаются в опору третьей коренной шейки. Крышки коренных подшипников выполнены раздельными. Вкладыши коренных подшипников сделаны из алюминиевого сплава. Верхние вкладыши коренных подшипников имеют масляные отверстия и канавки, через которые осуществляется подача масла в коленчатый вал На шкив коленчатого вала установлены демпфер и специальная крышка, служащие для снижения вибраций и шумов.

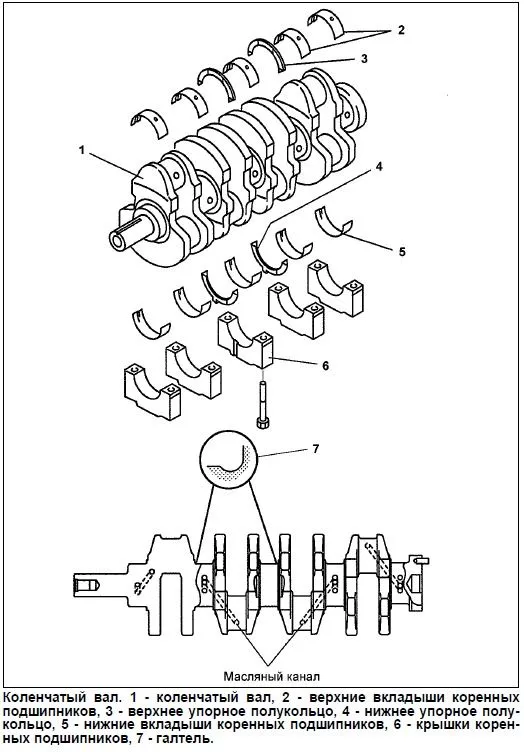

Коленчатый вал.
Система охлаждения
В данных двигателях используется жидкостная система охлаждения закрытого типа с принудительной циркуляцией охлаждающей жидкости. Привод насоса охлаждающей жидкости осуществляется ремнём привода навесных агрегатов.
Насос охлаждающей жидкости сделан из алюминиевого сплава.

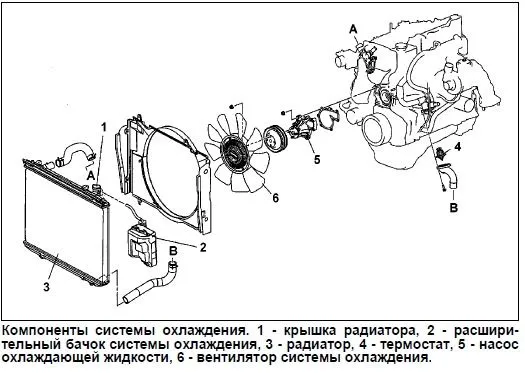

Компоненты системы охлаждения.
Для уменьшения размера, крыльчатка насоса устанавливается в блок цилиндров. Насос ОЖ не обслуживается и заменяется в сборе.
Термостат с перепускным клапаном расположен во впускном патрубке охлаждающей жидкости в нижней части блока цилиндров и призван поддерживать оптимальную температуру в системе охлаждения, пуская охлаждающую жидкость по малому или большому (через радиатор) кругу охлаждения. Корпус термостата выполнен из нержавеющей стали с хорошими антикоррозийными характеристиками.

Система смазки
В двигателе используется система смазки с полнопоточной очисткой масла и с подачей масла под давлением к основным движущимся деталям и узлам двигателя.
Масляный насос шестеренчатого типа.
Внутри корпуса насоса расположены ведущий и ведомый роторы с внешним зацеплением, которые вращаются в противоположных направлениях. Привод осуществляется от шестерни, установленной на коленчатом валу. Масляный насос имеет хорошие характеристики жаростойкости, пониженную шумность и улучшенную стабильность работы.
Масляный фильтр крепится к маслоохладителю и расположен в левой части блока цилиндров. Для уменьшения температуры масла и продления срока эксплуатации моторного масла в систему смазки двигателя между блоком цилиндров и масляным фильтром установлен маслоохладитель. Охлаждение моторного масла в маслоохладителе осуществляется за счет подводимой охлаждающей жидкости. Для охлаждения поршней, в нижней части блока цилиндров установлены масляные форсунки.
К нижней части блока цилиндров крепится стальной масляный поддон со встроенным маслоуспокоителем, служащим для снижения аэрации моторного масла.

Для снижения веса маслоприемник выполнен из пластика. Внутри маслоприемника установлен резиновый фильтрующий элемент.

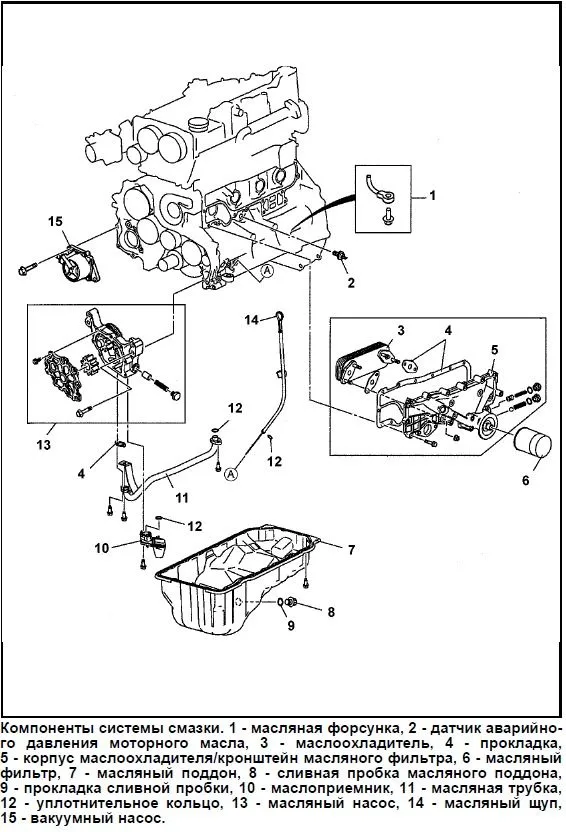

Компоненты системы смазки

Бушин Сергей Николаевич © Легион-Автодата
