Система ABS на "разборных" автомобилях

22.05.2002

Система ABS на "разборных" автомобилях

Сама по себе или, говоря по-простому : «от балды», система  ABS на японских автомобилях из строя не выходит.
Как уже говорилось : « Ей надо «помочь».
То есть, надо иметь в наличии так называемый «человеческий фактор».
Из некоторого опыта «общения» с системами ABS можно  провести некоторые обобщения и рассказать о «узких» местах.
Или : «что и где чаще всего выходит из строя».

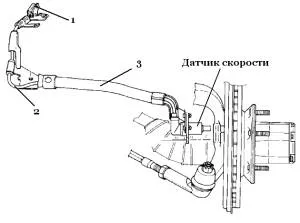

Посмотрим на нижеприведенный рисунок:


В принципе, именно таким образом и устроена система ABS на многих автомобилях  массового японского производства:
-        датчик скорости , который «втугую» вставлен в ступицу , что обеспечивает необходимый воздушный зазор ( air gap ) между самим датчиком скорости и «задатчиком скорости»
-        соеденительный жгут
-        разъем

Вроде бы – и ломаться нечему?
Да, нечему, если машину «просто» эксплуатировать.
Но если же ее хоть раз попробовать перевезти через море, да притом еще и под так называемый «разбор», то это приблительно тоже самое, что и пословица : «Один переезд приравнивается к одному пожару».
Поэтому, особенно часто неисправности системы ABS встречаются на «разборных» автомобилях.
И практически в одних и тех же местах, о которых и расскажем.

Соеденительный разъем
Частая причина. Его просто-напросто или плохо «закрывают» или не одевают совсем, оставляют «на потом», а потом – забывают. Мелочь.

« Живой изгиб»
Он под цифрой №2.  Именно в этом месте под тонким черным покрытием и может скрываться «обрыв».

« Жгут»
Он под цифрой №3. Под слоем двойной изоляции так же может находиться «обрыв», который возникает из-за непредусмотренного и случайного натяжения.

«Датчик скорости»
Так же же, из-за сильного «натяга» соеденительные провода могут выйти из своих «гнезд». На некоторых моделях Toyota все просто: достаточно вставить их обратно и надежно закрепить. На других автомобилях приходиться вскрывать ( взрезать ) защитный слой резиновой мастики и искать там обрыв.
  В других местах ( точках) неисправности ( обрывы) пока что не попадались...
Как вы видите, то все «в принципе – просто». И не надо  «городить огород» о том, что «у вас с корнем вырвали датчик» и так далее, и тому подобноепотому что такое – встречается очень и очень редко.

Так же на «разборных» автомобилях часто встречаются  такие коды неисправностей, как
DTC 51  - Pump motor locked up ( Toyota )
DTC 41 -  Exessively Low Battery Voltage ( Toyota )
И некоторые другие, «вся «неисправность» которых довольно часто выражается в том, что  какой-то разъем просто-напросто «не одет» или «не защелкнут».
Надо посмотреть внимательнее?
Потому что причины  неисправностей в «Глубокой Электронике» бывают очень и очень редко.
Что бы мы не говорили, а «товарищи японцы» делают как и шустро, так и надежно.
