Toyota Land Cruiser 100. Неисправность задних дворников

TOYOTA LAND CRUISER "Неисправность задних дворников"
07.01.2010

Toyota Land Cruiser

(постоянно работают дворники заднего стекла)


Toyota Land Cruiser

Неисправность такая: «При включении задних дворников, они начинают работать постоянно. Выключил – перестали работать».

Сканер или мотор-тестер тут не помогут, надо «включать мозги».

Если такой автомобиль и подобная неисправность уже попадались, то можно идти «по аналогии». Если нет, то надо открывать компьютер (книгу), вооружаться карандашом и начинать ползать по схемам расположения элементов и электрическим схемам, что бы понять «откуда могут расти ноги у данной неисправности».

Понять надо основное: «Архитектуру управления» тем или иным устройством, в данном случае – задними дворниками.

Это десять лет назад у «простых» автомобилей в работе дворников могли участвовать только тумблер и реле. Сейчас все стало намного сложнее.

Поиск такой неисправности (и вообще неисправностей), обязательно должен быть «пошаговым», нельзя бросаться из стороны в сторону: там ткнул щупом и проверил, здесь ткнул…

В Интернете часто можно найти такие слова: «Универсальный алгоритм поиска неисправности»…

Сказано крайне красиво, но крайне нечётко.

Потому что НЕТ « универсального алгоритма поиска неисправности» из-за того, что НЕТ одинаковых неисправностей. Нет одинаковых «мозгов», опыта работы, инструментария.

Приступая к определению той или иной неисправности, надо в первую очередь понять ЧТО мы ищем. То есть, подход к поиску неисправности должен быть системным:

- пошаговым

- от простого к сложному

- с фиксацией на бумаге или в голове каждого шага


Шаг № 1: Реле заднего «дворника»

Шаг № 2: Driver Side Junction Block

Шаг № 3: Controller

Табличка на контроллере

- по схеме было определено, что управление производится «минусом»

- было найдено реле заднего дворника (под обивкой задней двери), отсоединено и проверено его управление. «Минус» присутствовал, постоянный, вне зависимости от положения ручки переключателя на рулевой колонке и выбора скорости движения дворником

- слева от ноги водителя располагается монтажный блок, через который проходит управление задним дворником: «минус есть» - идем далее по цепочке (по проводам) и выходим на контроллер

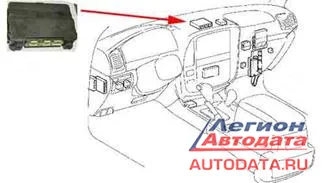

- контроллер располагался в «торпеде», немного неудобно до него добираться,-☺ - но добрались

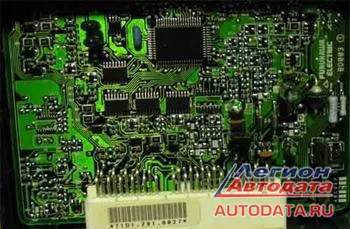

- была найдена «нога» на плате (красная стрелка на фото справа), откуда выходит управление, это третий пин

- после отсоединения разъема от контроллера «минус» в цепи управления задними дворниками пропал



Вывод: причина неисправности в контроллере

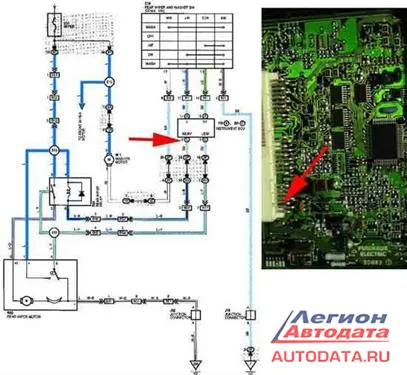

На рисунке справа красными стрелками показано:

- 3-й пин на плате, откуда выходит постоянный «минус»

- красная стрелка на схеме:

контакт на реле, куда этот «минус» приходит

Что делается далее:

- если бы подобная неисправность случилась лет десять назад, когда найти такой контроллер было сложно, то пришлось бы вооружаться хорошими глазами и искать причину этого паразитного «минуса».

Потому что на первый внимательный взгляд на плате не было обнаружено:

- присутствия воды

- неисправных электронных элементов (подпаленных, вздутых и т.п.)

- прогаров, отслоение токоведущих дорожек

- следов окислов

ВРЕМЯ является весьма важным элементом в работе автомобильного Диагноста.

Его никогда не хватает. И у Клиента тоже времени не было, но был знакомый на «авторазборке». Позвонил, уточнил, заказал, привезли. Поставили новый контроллер, проверили – все работает штатно.

С неисправностью разбирался:

Кудрявцев Михаил Евгеньевич

МОСКВА Автосервис "ВТС"

ул. Суздальская д.9

Можно позвонить в рабочее время:

7-916-626-71-98

Как проехать – рисунок справа


Обсуждение статьи на нашем форуме:
http://forum.autodata.ru/205/15570/#last


В приложениях и дополнения Вы сможете найти:

  •  Описание процедур ремонта, диагностики и обслуживания автомобиля Toyota Land Cruiser 100 / Lexus LX 470. Модели с 1998 года выпуска с бензиновым двигателем 2UZ-FE (V8 4,7 л)

http://www.autodata.ru/goodsinfo.osg?idc=434&page=2&idg=3073&stype=2&c=linkinfo

  • Описание процедур ремонта, диагностики и обслуживания автомобилей Toyota Land Cruiser 100 / 105. Модели 1998-2007 гг. выпуска c дизельными двигателями."

http://www.autodata.ru/goodsinfo.osg?idc=434&page=2&idg=4172&stype=2&c=linkinfo

  • Учебное пособие\рекомендации:
- как читать электрические схемы
- как «читать пины» в электрических разъемах
- расположение основных точек заземления на автомобиле TLCruser
- расположение силовых цепей
- рекомендуемые методики проверки напряжения и сопротивления
- как правильно «раскрывать» электрические разъемы

И многое другое.

Кудрявцев М.Е.
