Угол опережения зажигания. Зачем он и как им управлять

30.05.2020

Термин «угол опережения зажигания» современный автовладелец, да и механик, слышит не так уж часто. А опережение зажигания, несмотря на это, по-прежнему есть и играет важную роль в работе двигателя. Какую именно — разбираемся ниже с помощью Motordata OBD и знаний об устройстве двигателей внутреннего сгорания.

Физический смысл

Для начала проговорим процесс работы двигателя. На такте сжатия, когда поршень подходит к верхней мертвой точке (ВМТ), свеча зажигания формирует искру, от которой воспламеняется топливовоздушная смесь. Смесь, однако, сгорает не моментально, а относительно медленно, поэтому если воспламенить ее непосредственно в ВМТ, основное давление газов будет достигнуто, когда поршень уйдет уже довольно далеко вниз. При этом от сгорания заряда смеси будет получено очень немного полезной работы.

А вот если поджечь смесь немного заранее, то можно сделать это так, чтобы к ВМТ газы создали максимальное давление и с максимальным усилием направили поршень вниз. В этом случае полезная работа будет максимальной.

Возможна и обратная ситуация, когда воспламенение произойдет слишком рано. В этом случае давление газов при сгорании смеси разовьется еще до подхода поршня к ВМТ. Тогда тоже не выйдет получить от двигателя полную мощность.

Временной промежуток между достижением ВМТ и воспламенением называется опережением зажигания. Измеряется он, однако, не в единицах времени, а в градусах угла поворота коленчатого вала, поэтому и сам параметр называется «угол опережения зажигания» (или УОЗ).

Современные технологии позволили нам «заглянуть» внутрь камеры сгорания прямо во время работы двигателя, и теперь любой может собственными глазами увидеть опережение зажигания. Если попытаться зафиксировать это картинкой, то это будет выглядеть примерно так:

Если попытаться зафиксировать это картинкой, то это будет выглядеть примерно так
Красным выделено положение поршня в момент воспламенения, а синим — положение ВМТ. В динамике это можно увидеть на видео внизу.


На любом бензиновом двигателе угол опережения зажигания должен быть правильно выставлен. На самых первых автомобилях опережение зажигания выставлялось водителем прямо во время движения — для этого на руле был отдельный рычажок, наряду с рычагом акселератора. В документации тех лет особо подчеркивался этот аспект водительского мастерства — правильно выбрать режим работы двигателя. В некоторых документах (например, на автомобили Buick периода 1910-1920 годов) использовался термин «чувство лошади».

Времена показали, что водителю и без того хватает забот, поэтому со временем это бремя с него сняли. Если переместиться в советский автопром семидесятых годов, мы увидим, что опережение зажигания регулировалось уже механиком, с помощью поворота трамблера (прерывателя-распределителя) на определенный угол. В то время умение выбрать УОЗ уже не было обязательным для водителя, однако хорошим тоном считалось, когда автовладелец сам умел настроить этот угол правильно, а также снять, почистить, собрать, поставить и настроить карбюратор. Тем не менее, уже тогда в составе системы зажигания был механический и/или вакуумный корректор, сдвигающий УОЗ в зависимости от нагрузки на двигатель (фактически — от разрежения в задроссельном пространстве или от оборотов двигателя).

Совершим еще один скачок во времени. В наши дни управление УОЗ полностью отдано электронному блоку управления (ЭБУ) двигателем. На него не может влиять ни водитель, ни механик — автопроизводители не дают штатных средств управлять этим параметром. От этого, однако, данный параметр не стал менее важен для работы двигателя. А значит, и при диагностике нужно понимать, что означает этот параметр и как им управляет ЭБУ.

Принципы управления

УОЗ является одним из параметров, влияющих на экологичность выхлопа, поэтому он обязательно присутствует в наборе параметров, выдаваемых по стандартному протоколу OBD/EOBD. Зачастую его выдача выглядит очень упрощенной, так как ЭБУ нередко вычисляет его отдельно для каждого цилиндра, но и существущего параметра часто достаточно, чтобы оценить работу двигателя. Тем более ее достаточно, чтобы оценить зависимости.

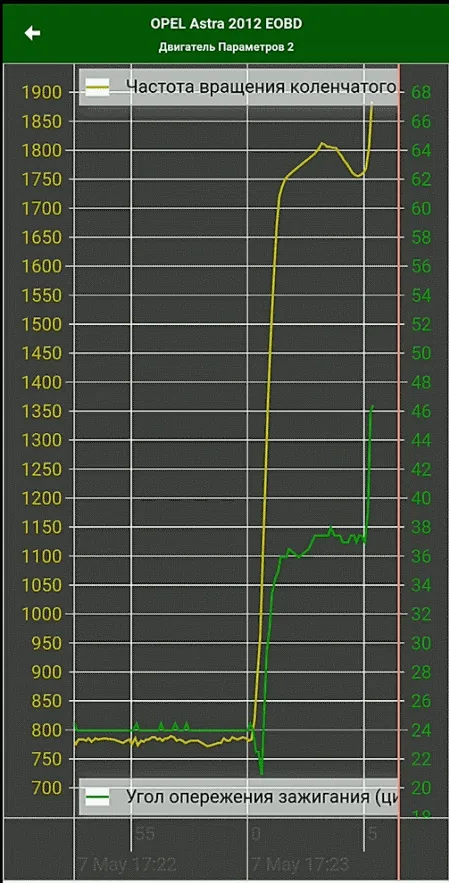

Подключимся к автомобилю Opel Astra H (он выбран, потому что есть под рукой, а не из каких-то глубоких соображений) и посмотрим, как выглядит зависимость УОЗ от оборотов двигателя:

Подключимся к автомобилю Opel Astra H (он выбран, потому что есть под рукой, а не из каких-то глубоких соображений) и посмотрим, как выглядит зависимость УОЗ от оборотов двигателя
Видно, что на холостых оборотах УОЗ находится где-то в диапазоне 18-20 градусов. Это в наших условиях. При более холодной погоде, например, он будет сдвигаться, т. к. температура воздуха во впуске будет отличаться. На непрогретом двигателе УОЗ тоже будет отличаться, например, сразу после старта зажигание будет максимально поздним. Дело в том, что особых мощностных характеристики сразу после старта от мотора не требуется, а вот прогревать катализатор и лямбда-зонд как раз нужно скорее. Позднее зажигание приводит к тому, что в выпуск уходят максимально горячие отработавшие газы, что и способствует максимально быстрому разогреву датчика кислорода и катализатор.

При нарастании оборотов УОЗ увеличивается. Здесь очень простой физический смысл: на повышенных оборотах поршень движется быстрее, а скорость сгорания смеси не меняется. Значит, смесь надо поджигать раньше. Эта зависимость сохраняется как на холостом ходу, так и во время движения.

На автомобилях с трамблером и корректором зажигания зависимость УОЗ была только от одного параметра. Однако с ужесточением экологических требований появились более жесткие требования — стало необходимо учитывать гораздо больше факторов. Это и явилось одной из основных причин перехода на электронное управление зажиганием.

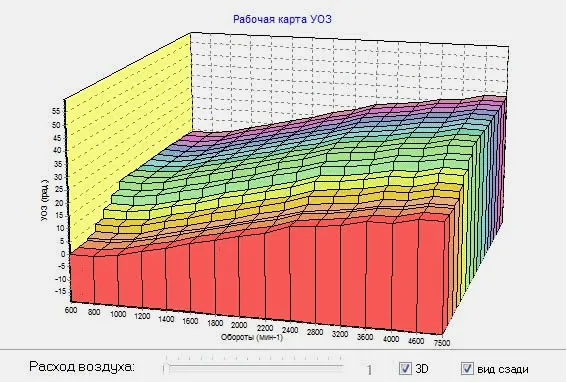

Поэтому, если нужно выразить зависимость УОЗ от внешних условий, она будет выглядеть как набор сложных трехмерных графиков типа таких:

Поэтому, если нужно выразить зависимость УОЗ от внешних условий, она будет выглядеть как набор сложных трехмерных графиков типа таких
Кстати, при чип-тюнинге, как правило, эти зависимости также затрагиваются. В зависимости от целей чип-тюнинга, прошивка может сдвигать эту зависимость либо в более экономичный режим, либо в более динамичный.

Нештатные режимы

Детонация

В штатном режиме смесь сгорает медленно, а при детонации — на порядок, а то и на два порядка быстрее. Это фактически взрыв смеси. Проблема этого режима в том, что давление тоже нарастает гораздо быстрее, чем при штатном сгорании. Это приводит к ударным нагрузкам на детали двигателя, в первую очередь — на поршень. Такие нагрузки могут привести к разрушению двигателя, поэтому детонации надо избегать.

Штатно работающая система с трамблером на тех же «Жигулях» и «Волгах», вообще говоря, допускала детонацию в определенных режимах, более того, ее наличие в этих режимах было признаком правильно настроенного УОЗ. Руководства по ремонту содержали рекомендацию разогнаться до скорости 50 км/ч и на прямой передаче и резко нажать педаль акселератора в пол. При правильно настроенном УОЗ должна была проявиться кратковременная детонация.

В современных системах ЭБУ тоже отслеживает детонацию, и чаще всего тем же «дедовским» способом, в буквальном смысле на слух. В состав системы входит датчик детонации, представляющий собой практически микрофон. Датчик этот крепится на блок цилиндров.

<

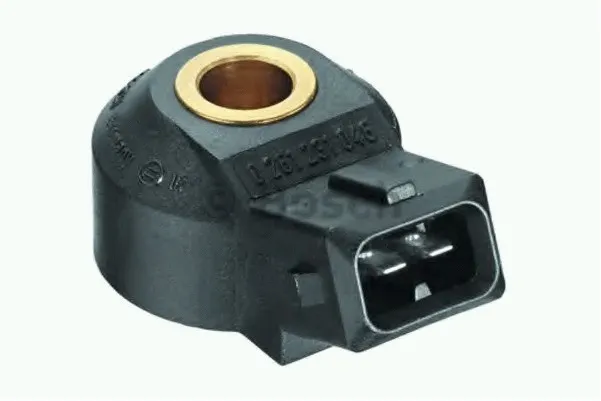

В состав системы входит датчик детонации, представляющий собой практически микрофон. Датчик этот крепится на блок цилиндров.

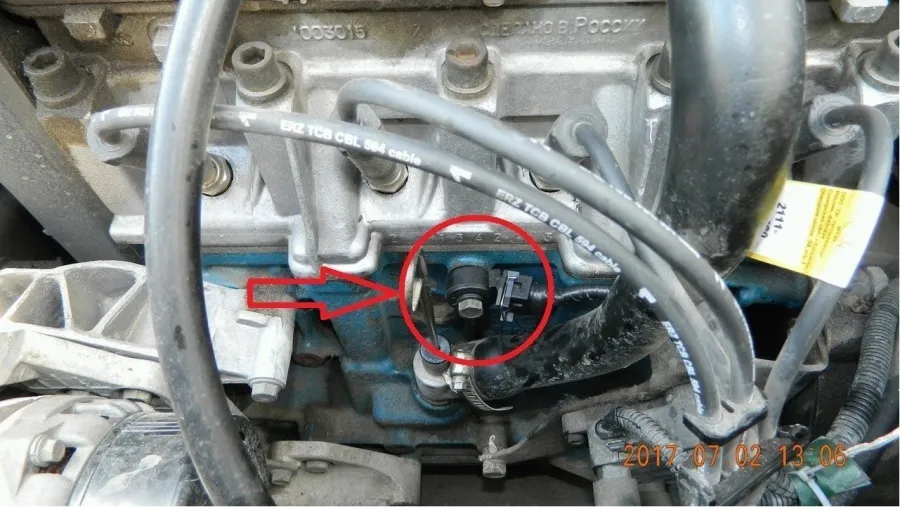

  Датчик детонации и его характерное расположение на блоке цилиндров

В случае возникновения характерных стуков в двигателе ЭБУ «слышит» их и принимает меры. На некоторых системах отдельного датчика детонации нет, и детонация отслеживается не «на слух», а посредством отслеживания тока, протекающего через свечи зажигания. Детальнее эту методику мы рассматривать не будем, обмолвимся лишь, что так сделано, например, на системе Trionic на автомобилях Saab 9000.

Так или иначе, после обнаружения детонации ЭБУ должен сделать так, чтобы детонации больше не было. Как правило, ЭБУ сдвигает зажигание позднее, то есть уменьшает УОЗ, до тех пор, пока не поймет, что детонации прекратились. Излишне позднее зажигание приведет к снижению мощности, о чем мы уже говорили в начале статьи, но снижение мощности гораздо лучше, чем механическое повреждение мотора. Именно таким образом современный двигатель принципиально способен работать хоть на «восьмидесятом» бензине. Он будет заводиться и работать, и скорее всего не развалится тут же. Однако нормальной мощности он развить не сможет, и будет «затыкаться» при попытках активно ехать.

Поэтому же являются несостоятельными все утверждения о том, что современный мотор способен «адаптироваться» под любой бензин и якобы можно лить АИ-92 в любой двигатель. Никакой адаптации нет. Случается примерно следующее: ЭБУ «слышит» детонацию и сдвигает УОЗ до ее пропадания, потом постепенно возвращает УОЗ обратно, снова «слышит» детонацию, и так по замкнутому кругу, пока в мотор не попадет бензин с правильным октановым числом. Основная проблема этого режима — детонация все равно происходит, только не постоянно, а с перерывами. Конечно, это позволяет мотору не развалиться сразу, но и пользы от этого никакой. К тому же позднее зажигание приводит к тому, что на выпуск попадают более горячие отработавшие газы, а то и еще горящая смесь, что может приводить и к прогару клапанов, и к перегреву катализатора, а перегрев катализатора — это почти гарантированное его разрушение.

На ряде двигателей с турбонаддувом ЭБУ также имеет возможность управлять давлением наддува. Конечно, не напрямую, а через управление электромагнитным клапаном в пневмомагистрали до актуатора вастгейта (wastegate) турбины. Как правило, это сделано в тех двигателях, где давление наддува достигает тех величин, которые при определенных ситуациях могут провоцировать детонацию. В этих системах при возникновении детонации при наличии высокого давления наддува помимо сдвига УОЗ будет открываться упомянутый электромагнитный клапан, приводя к открытию вастгейта и снижению давления наддува. Так сделано на уже упомянутых автомобилях Saab, а клапан этот называется APC.

Поэтому настоятельно рекомендуется использовать топливо с тем октановым числом, под которое двигатель спроектирован. В исправном двигателе с правильным топливом детонаций возникать не будет.

Калильное зажигание

Бывают ситуации, когда топливовоздушная смесь воспламеняется не от искры, а из-за того, что в камере сгорания присутствует место, нагретое выше допустимой температуры. Это может быть, например, нагар в камере сгорания, или свеча с неправильным калильным числом — как правило, это следствие ошибки при подборе свечей.

Эта ситуация называется «калильное зажигание» и плоха в первую очередь тем, что воспламенение происходит раньше, чем запланировано. Это плохо тем же, чем и излишне ранний УОЗ — фактически, часть работы газов будет направлена «против» полезной работы. Кроме того, такое воспламенение смеси может стать причиной детонации, а о связанных с этим проблемах мы уже говорили довольно много.

Проблема с калильными зажиганием, впрочем, является проблемой чисто «механической» - блок управления не имеет возможности как-то повлиять на этот процесс, поэтому и диагностический сканер тут не очень поможет.

Выводы

Получается, рано пока автомеханику и автовладельцу выкидывать знание об УОЗ на задворки сознания. Например, понимание этого параметра запросто поможет даже при наличии только стандартного протокола «поймать» факт детонации, а по заводскому протоколу на многих автомобилях доступны и такие параметры, как сдвиг УОЗ по детонации для каждого цилиндра. А понимание процессов, происходящих в двигателе и системе управления — главное условие для скорейшего понимания причин неисправности и ее устранения. А о других процессах мы продолжим рассказывать в следующих статьях.
