Редкие пропуски воспламенения ВАЗ 2114

20.05.2019

Приехал клиент со следующими жалобами: регулярно включается лампочка check engine после езды по трассе, причем это происходит без заметных на то причин, машина начинает сразу хуже ехать после включения лампы. По диагностическому адаптеру он определил, что имеются ошибки по пропускам воспламенения в одном из цилиндров. Двигатель у ВАЗ 2114 подтряхивает на холостом ходу уже давно, около года. Клиент немного смирился с этим и изначально вообще позвонил мне с просьбой перепрошить авто, но я перенаправил ход его мыслей на выполнение диагностики: шить неисправный авто нельзя.

Перед проведением диагностики всегда спрашиваю, что делалось хотя бы в ближайшие две-три недели с машиной. Иногда информация полученная в ходе таких расспросов может натолкнуть на правильные выводы при поиске неисправности.

Спектр работ, которые выполнялись над его автомобилем другими мастерами: менялись свечи, ВВ-провода не менялись (перекидывал с другого авто, не помогло), форсунки менялись около года назад, топливный насос менялся относительно недавно вместе с обоими фильтрами, так как ему на какой-то СТО после проверки давления сказали, что оно всего лишь 2.5 бара. Давление после проведенных работ нормализовалось. Менялся ремень ГРМ с помпой недавно из-за потекшей помпы. Была произведена регулировка клапанов месяца два назад. Он думал, что может из-за этого так трясти.

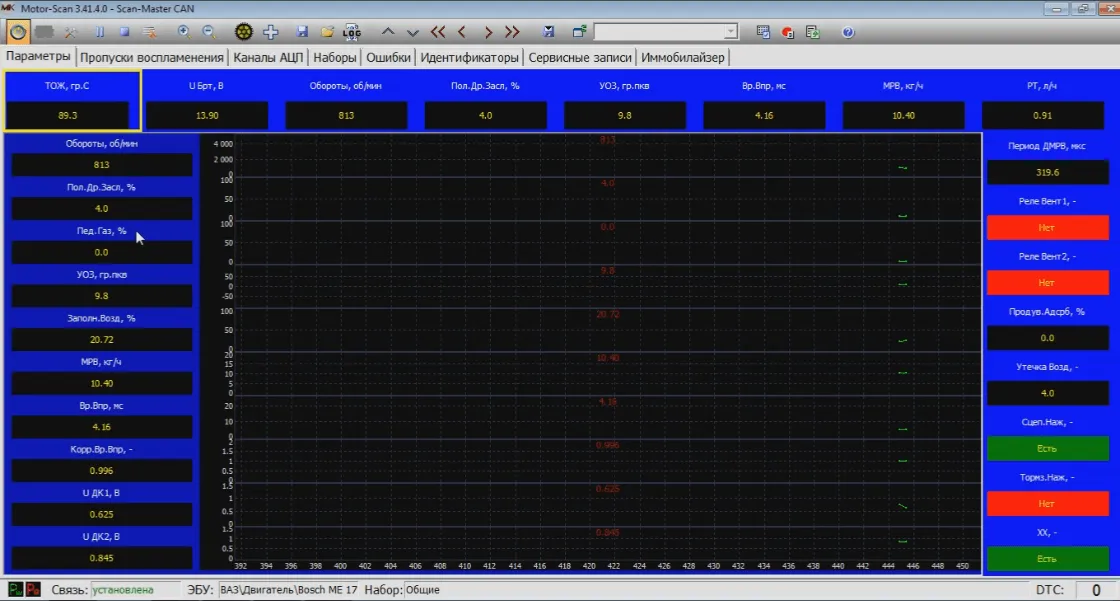

Подключил сканер для чтения сохраненных ошибок и анализа параметров:

По сканеру были ошибки по пропускам воспламенения в 1,2,3 цилиндрах. По выдаваемым сканером параметрам претензий к работе автомобиля никаких не имелось: расход воздуха, топливная коррекция, УОЗ и время впрыска находятся в норме.

Далее принял решение проверить искрообразование. Поскольку неисправность проявляется на ходу, то следовало проверять искру в том числе и с прогазовкой. Для этого в моем осциллографе реализован режим Мотор-тестера: на каждый ВВ-провод крепится индуктивный датчик, на провод 1-го цилиндра вешается датчик для получения синхроимпульса; всё это подключается к отдельному адаптеру, с которого идёт сигнал на оба канала осциллографа.

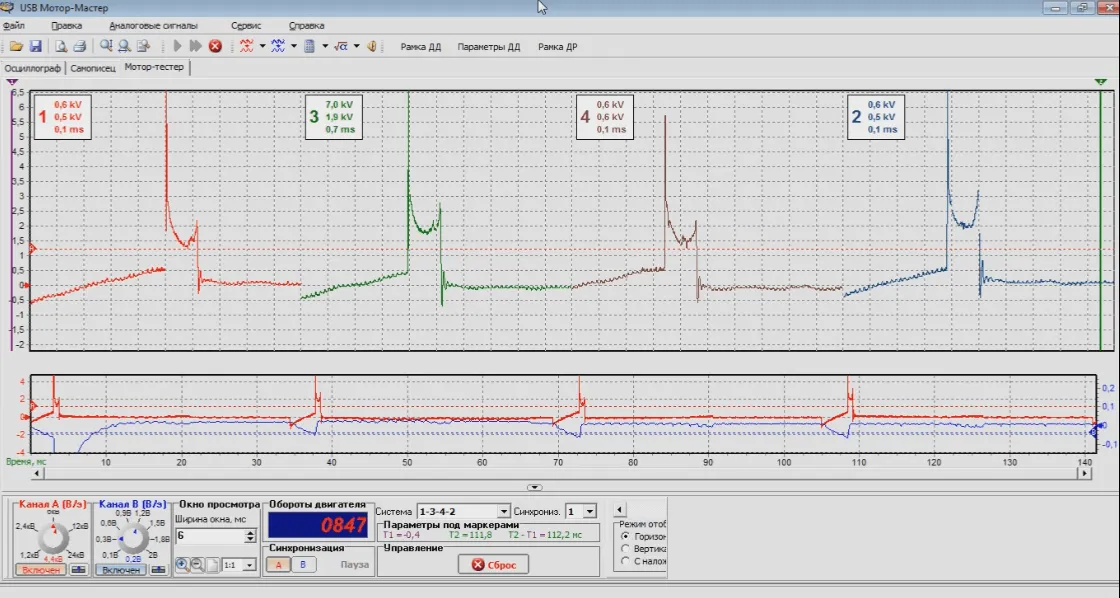

Проверка проводится на холостом ходу:

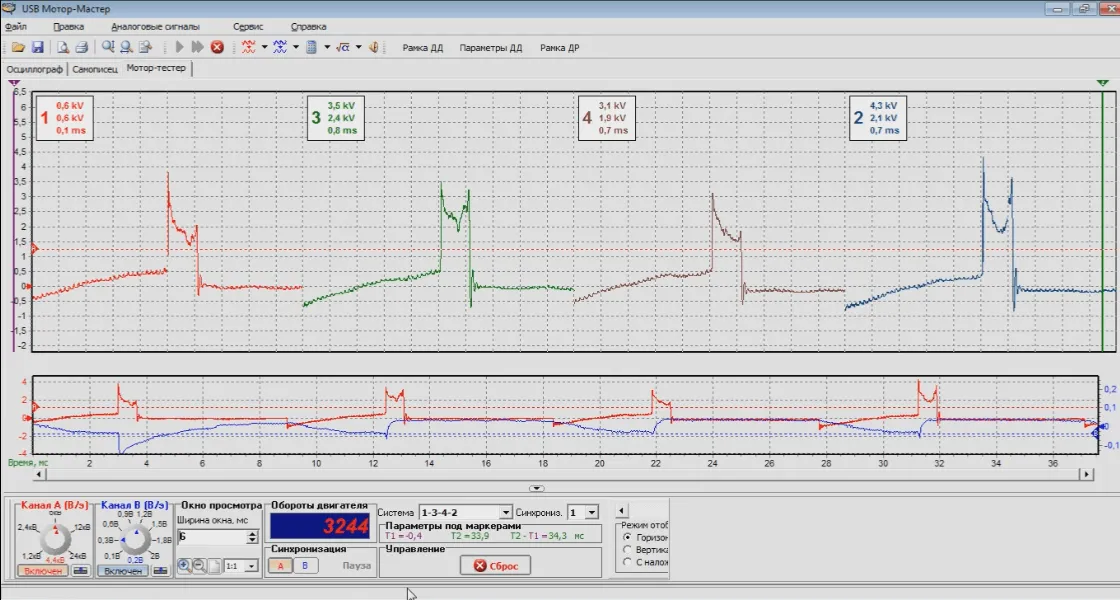

и с прогазовкой:

И с прогазовкой.

Как видим из вышеперечисленных осциллограмм, все параметры горения искры в норме в обоих режимах: нет никаких сбоев, время накопления, напряжение высоковольтного пробоя, время горения соответствует нормальным 0.6...0.7 мс, затухающие колебания присутствуют.

Проверка давления топлива выявила первую неисправность: не держит давление клапан обратного слива. Давление достаточно быстро стравливалось: за 5-7 секунд до нулевого. Во время работы двигателя давление в норме, при резкой прогазовке не проседало и не подскакивало.

Проверка утечек воздуха дымогенератором не дала никаких результатов. Проверять стал лишь потому, что у него уже была такая проблема и ему проводили устранение этой неисправности.

После проверки систем, обслуживающих двигатель, всегда перехожу к оценке механического состояния.

В данном случае проводил её двумя методами: разрежения во впускном коллекторе и методом А. Шульгина, функционал которого реализован в моём осциллографе.

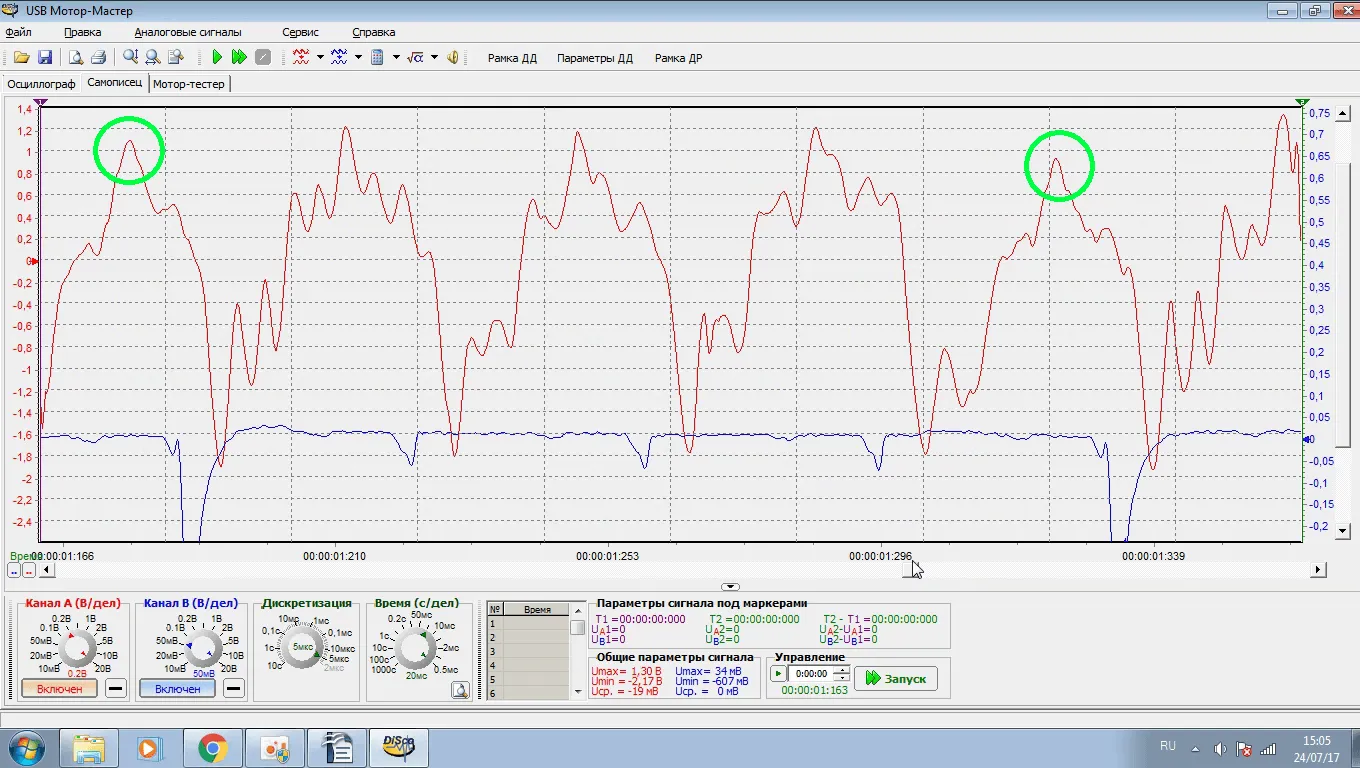

Выполнив все необходимые подключения, запустил двигатель (осциллограмма инвертирована, но это не отменяет её информативности):

На осциллограмме зелёными кружками отмечены места, где отчетливо видна проблема в 3-ем цилиндре: в нём не достигается достаточное разрежение. По другим цилиндрам осциллограмма тоже отличается от идеальной: сильные искривления заметны на 1-ом и 2-ом цилиндрах.

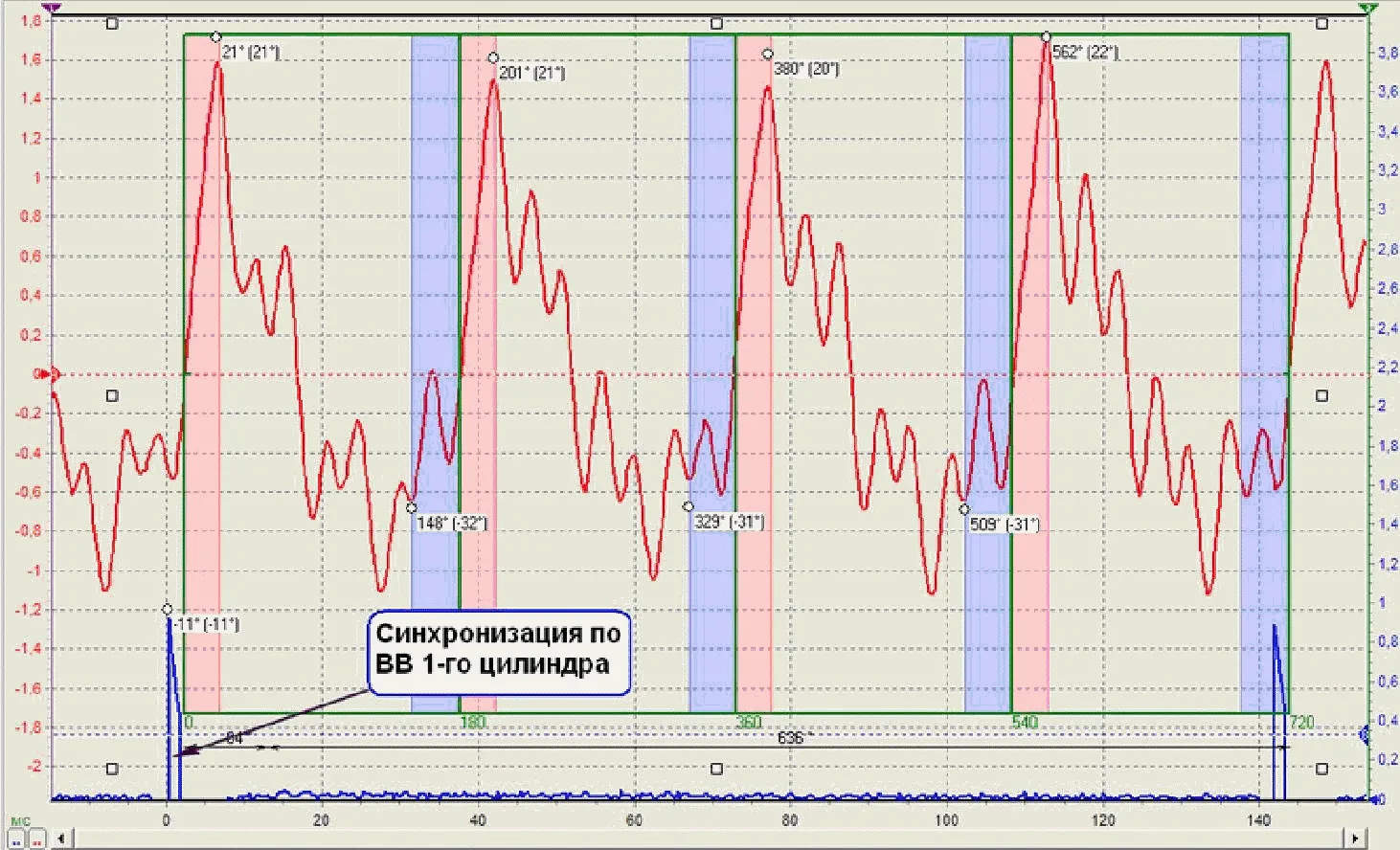

В качестве примера приведу эталонную осциллограмму, как должно выглядеть:

В качестве примера приведу эталонную осциллограмму, как должно выглядеть.

Диагностика методом А. Шульгина проводится следующим образом:

Сначала выполняются необходимые подключения: щуп первого канала вставляется в сигнальный пин разъема ДПКВ, массовый щуп вставляется во второй, массовый пин. На высоковольтный провод первого цилиндра устанавливаем инд. датчик, подключаем через адаптер ко второму каналу осциллографа.

Методика теста:
1) запускаем двигатель, дожидаемся установившегося ХХ;
2) включаем осциллограф в режиме Cамописец;
3) плавно нажимаем на педаль газа, доводя обороты до 3000 об./мин;
4) отпускам педаль газа, дожидаемся ХХ;
5) резком жмём педаль газа до упора, дожидаемся 5500...6000 об./мин.;
6) не отпуская педали газа выключаем зажигание, дожидаемся полной остановки двигателя;
7) отпускаем педаль, выключаем запись сигнала.

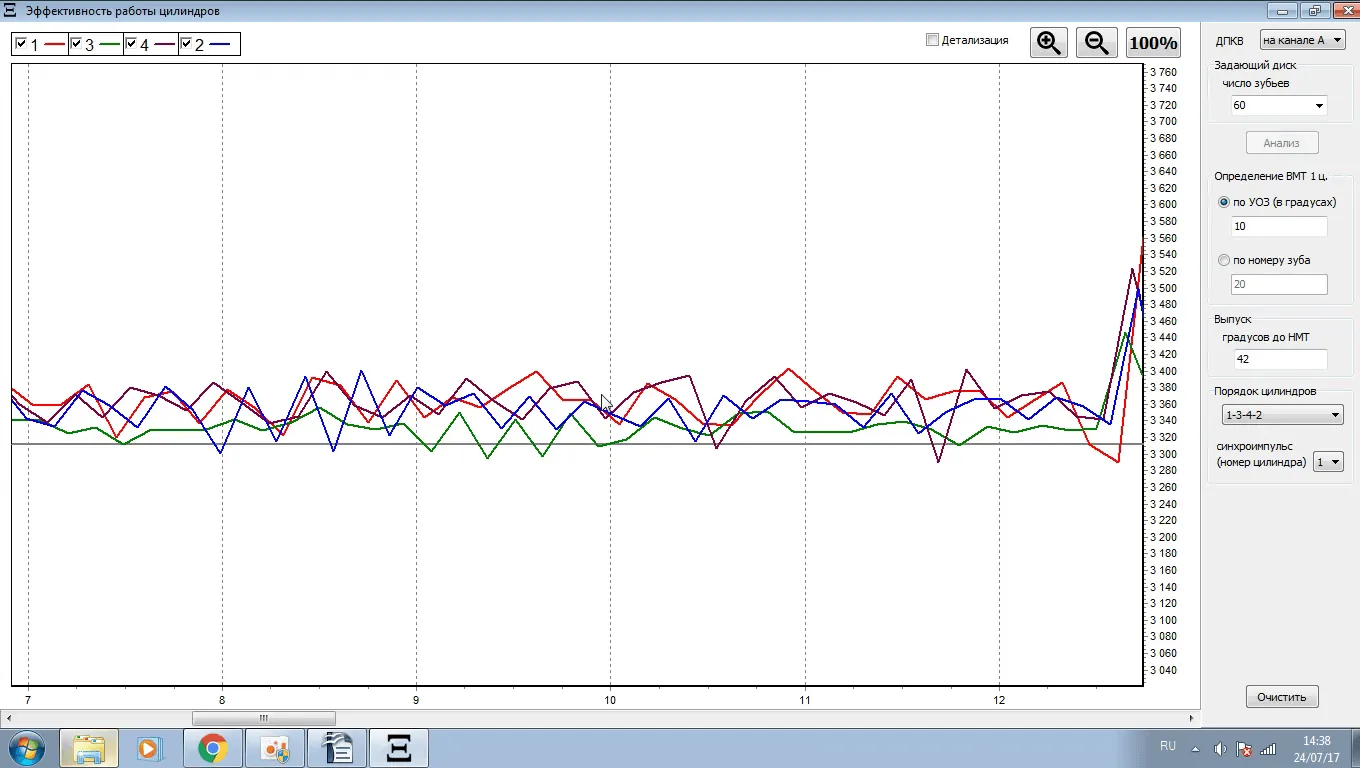

Запустил скрипт и увидел следующую картину:

Запустил скрипт и увидел следующую картину.

Тест эффективности цилиндров выявил отставание третьего цилиндра на холостом ходу. Состояние механики при электронной педали газа оценить не так-то просто, но цель была просмотреть именно отставание какого-то из цилиндров. Это видно было даже по осциллограмме, снятой с ДПКВ.

В совокупности проведенные тесты говорят нам о том, что проблема кроется в механической части и необходим как минимум капитальный ремонт ГБЦ, о чем и было сообщено клиенту.
