Вот такой вот распредвал Chevrolet Cruze

30.04.2019

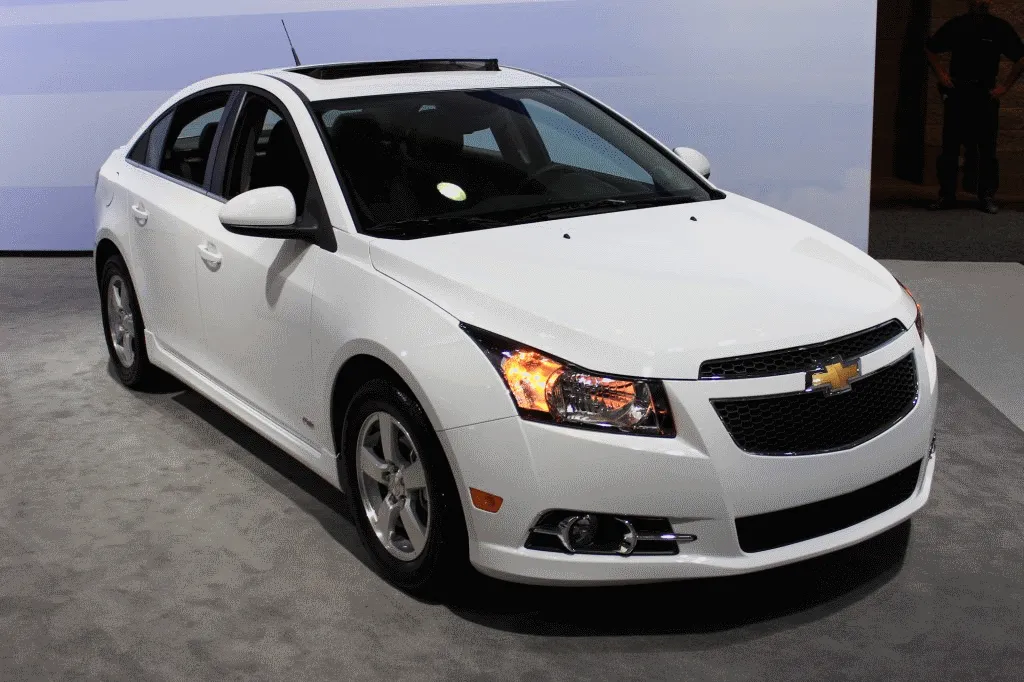

Chevrolet Cruze
История данного автомобиля у нас в ремонте началась ещё месяц назад. Приехал Chevrolet Cruze на прошивку (чип-тюнинг) после удаления катализатора. Одно из самых первых внегласных правил такой работы, прошивка производится только на полностью исправном автомобиле. Значит, подключаемся сканером ,считываем ошибки, и видим ,что помимо P0420 - эффективность работы катализатора присутствует ещё одна P0340 - впускной распредвал.

После удаления ошибки она тут же появлялась. Прислушавшись к работе мотора, были слышны отчётливые, периодические перебои в работе ДВС.

Конечно же с такой проблемой делать чип-тюнинг не стоит, как показывает практика, если есть в машине неисправность это только усугубит ситуацию.

Клиент забирает автомобиль, и через некоторое время приезжает на диагностику. Как уже говорилось во многих статьях про поиск неисправности. Начинаем разговор с клиентом, и уже из разговора стало известно ,что не так давно был заменён ремень ГРМ. И как раз после этого и начались эти иногда появляющиеся перебои в работе двигателя внутреннего сгорания. Сделаем небольшое отступление, и назовём виновника торжества Z18XER который также стоит и на опелях.

Теперь в общем-то, о самом поиске неисправности в автомобиле Шевроле Круз.

Долго не думая достаём наш мотор-тестер МТ-ПРО, и снимаем сигнал с датчика распредвала. На вскидку сигнал ровненький с правильной амплитудой, без каких-либо искажении (датчик тут не причём). Поскольку ЭБУ находится в см 40 от разъёма датчика распредвала, вызваниваем массу, питание и сигнальный провод. Всё есть и следов окисления тоже нет. Возможно есть какая то проблема в системе фаза регулирования. Принудительно подаём питание на электроклапан фазорегулирования , машина глохнет, говорит это о том, что с данной системой в явном виде проблем нет. Снимаем сам электроклапан, на вид чистенький, не закоксованный. Визуально шток ходит ровно не подкусывая.

Берём небольшую паузу подумать и выпить кофе. Куда же дальше копать. Почему я постоянно говорю во множественном числе, потому что работаю с напарником Виталием Латыповым, который присутствует в стране мастеров на портале автодата.

Познакомились мы на проведении олимпиады автодиагностов в городе Екатеринбург. Проводила сие мероприятие компания Легион-Автодата, за что им огромное спасибо. Проведено всё на высшем уровне. Столько диагностов в одном месте, куда не глянь там диагност, куча разговоров и интересных истории от каждого из участников.

Вспоминаем слова клиента о том, недавно менялся ремень ГРМ.

Почему же мы не сразу обратили на это внимание, потому что ещё до замены ГРМ чек уже горел по катализатору и клиент просто напросто не знал о появлении ещё одной ошибки.

Снимаем синхронизацию ДПКВ - ДПРВ и начинаем искать эталон в интернете.

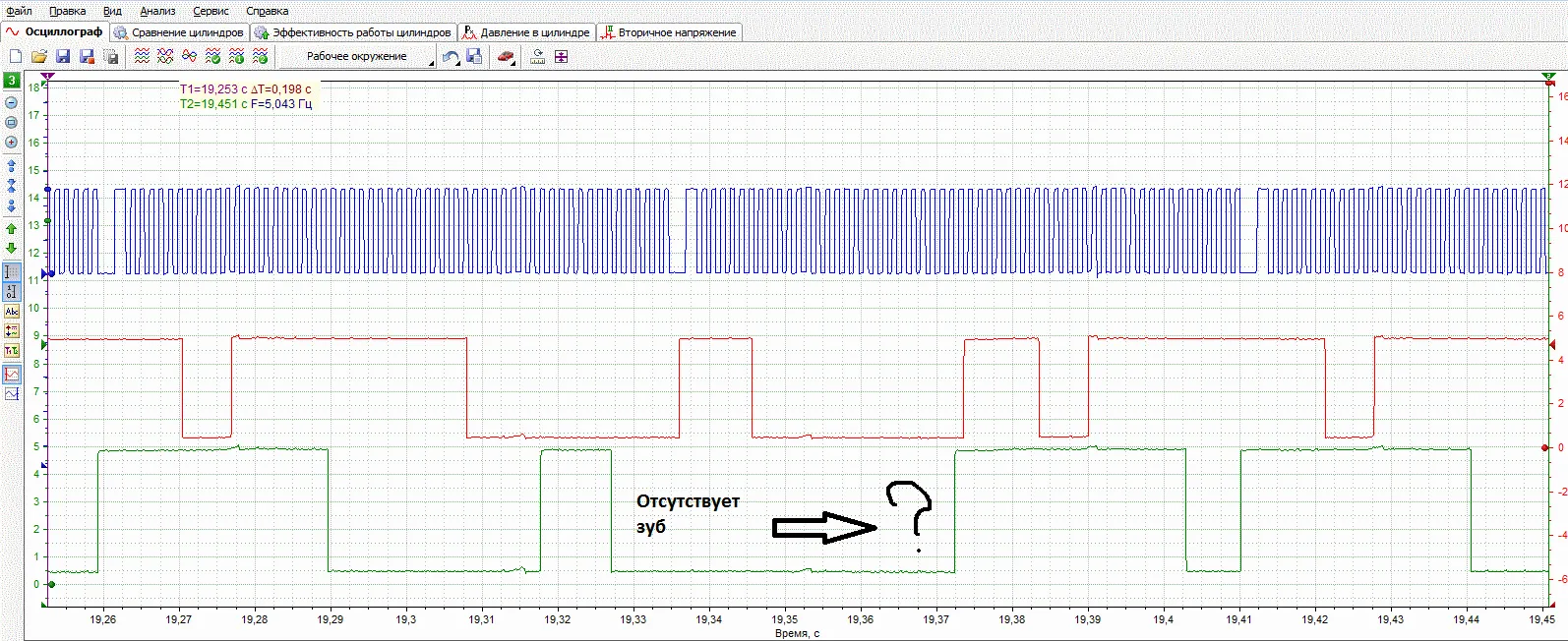

На портале инжектор сервис, какой то добрый человек, к сожалению, не помню его ника, поделился эталонной осциллограммой с исправного автомобиля. Сравниваем с нашей и не понимаем одной вещи, куда же делся один зуб сигнала датчика впускного распредвала, как раз по которому и горит ошибка.

Сравниваем с нашей и не понимаем одной вещи, куда же делся один зуб сигнала датчика впускного распредвала, как раз по которому и горит ошибка.
Начинаем шерстить интенсивно интернет, может эталонная осциллограмма совсем не эталонная.



И когда ничего не находим, принимаем решение поднять клапанную крышку и заглянуть, что же там не так. Снимаем начинаем вращать потихоньку коленвал, и вот оно, отсутствует зуб задающего ротора впускного распредвала ,а присмотревшись стало отчётливо видно, что он просто напросто сломан.



Приговор однозначный, замена распредвала. Кто то может сказать , зачем так кардинально, читалка меняется отдельно, но ребят там нет направляющей или шпонки, её можно одеть как хочешь, это не тот случай когда выбора нет и нужны эксперименты.

Заказываем оригинальный распредвал, и отдаём машину на слесарный участок где благополучно его потом поменяют.

Снимаем после всех выполненных работ осциллограмму синхронизации, идеально нарекании нет.

Теперь можно заняться, и первостепенным обращением, чип-тюнингом убрать экологию и немного повысить мощность. Машина уже далеко не новая, и в интернете куча отзывов о том как задушен двигатель экологией, и как ощутимо улучшается тяга на низах ,которая так раздражает владельцев автомобилей с данным мотором, особенно езда с кондиционером.

Машина уже далеко не новая, и в интернете куча отзывов о том как задушен двигатель экологией, и как ощутимо улучшается тяга на низах ,которая так раздражает владельцев автомобилей с данным мотором, особенно езда с кондиционером.

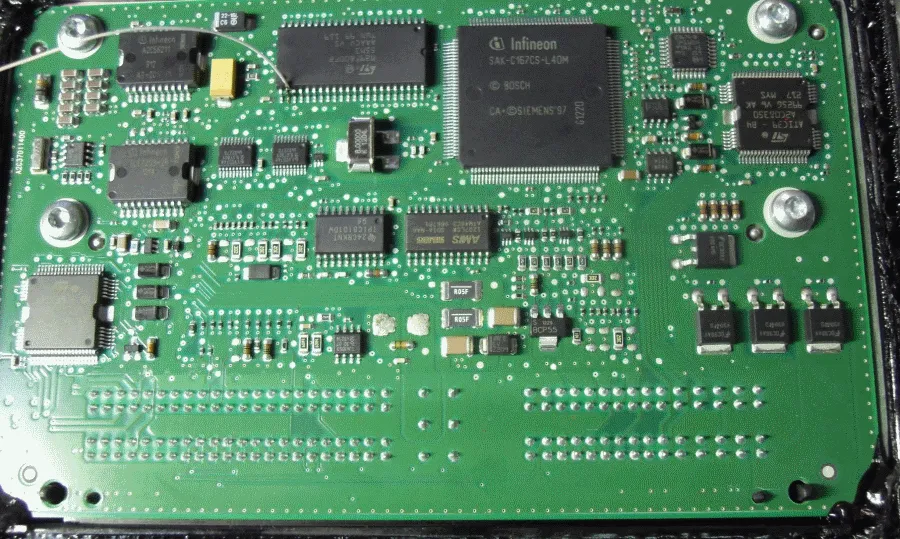

Блок управления Simtec 76. И делается такой ЭБУ с разбором, про причине того ,что для полноценного отключения экологии (датчик кислорода 2 и его подогрева) изменяется не только область калибровок. Благо такой ЭБУ снимается за 5 минут.

На этом и заканчивается история об этом непростом поиске.

И всё таки не перестаёшь убеждаться ,что в нашей работе без мотор-тестера ну никуда...

Пегасин Александр, Латыпов Виталий
