Mitsubishi Lancer 9. Иммобилайзер

Иммобилайзер. Человеческий фактор? Автомобиль - Mitsubishi Lancer
15.05.2011

MITSUBISHI LANCER 9 иммобилайзер

1.jpgЕсть автомобили, которые называют «рабочими лошадками» - чаще всего это название применяется к автомобилям Mitsubishi Lancer, машине действительно надёжной, неприхотливой и словно созданной специально для России.
Если выходит из строя, то достаточно редко, и как правило, после «человеческого фактора».

Этот автомобиль клиент тоже пытался ремонтировать самостоятельно: когда машина перестала заводиться, самостоятельно демонтировал сигнализацию, блокировку, но…не помогло!

Что дальше, понятно: эвакуатор, автосервис. Чувства расстроенные…

Чего нет? Почему автомобиль не заводится?
Испульсы на форсунки, искра – это первое что проверил.
И убедился, что нет ни того, ни другого.

Жарко…если помните, июль 2011 в Москве выдался
опрелённо жарким,-) плюс 30, плюс 35…
чтобы не тащить комп на улицу, взял мобильный MUT2 и на улицу, в тенёк…
И вот что он мне показал,- фото 083 Код неисправности P0513, это иммо.
Кроме того, в системе иммо была обнаружена ошибка №11 \ Нет связи транспордера или радиопомехи зашифрованного кода.


Следующий шаг – «допрос клиента с пристрастием»,-)
- Что делали?
- Ничего не делали…
Если с «пристрастием», то этим ответом ограничиваться нельзя, надо спрашивать дальше, до конца, до упора… выяснилось, что когда-то автомобиль был в малярном цеху, на «жестянке» и там что-то делали…куда-то маляры-жестянщики лазали…

Непонятно, но кое-что.
«Непонятно» - потому что автомобиль после этого заводился нормально.
«Кое-что» - работа автомобильных систем непредсказуема после того, как её потрогает человек…

Решил проверить блок иммобилайзера, приёмо-передающую антенну.
И обнаружил очень интересную вещь!
Смотрите сами на нижних фото. Обратите внимание на непонятный проводок,

4.jpg 5.jpg

этакий «отвод в сторону», приклеенный к пластику,- см. фото 084-085
Что это и для чего это – крайне непонятно. Ранее ничего подобного не встречал.
Решил проверить сопротивление катушки.
Какое получил значение, см. на правом фото.
Это «обрыв цепи».
Подумал, что вопрос упирается в этот момент.
Зачистил, пропаял, восстановил,- фото 088



Далее что: обратная сборка всего ранее разобранного, подключение, проверка.
Сначала сканером. Обрадовало: ранее код неисправности не удалялся, а сейчас ушёл.
Ключ на старт. Запуск. Мотор завёлся. После проверки работы двигателя на разных режимах, автомобиль был отдан клиенту.
Ездит до сих пор,-)

Пояснение по фото:

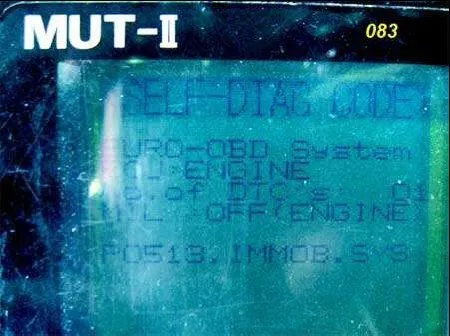

83 – экран диагностического специализированногоь сканера MUT2 с ошибками данного автомобиля

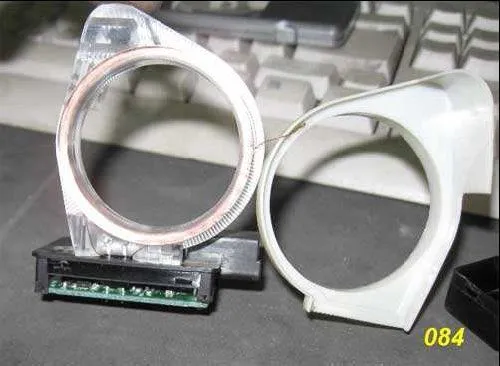

84 – катушка антенны возле замка зажигания с непонятным отводом от витка

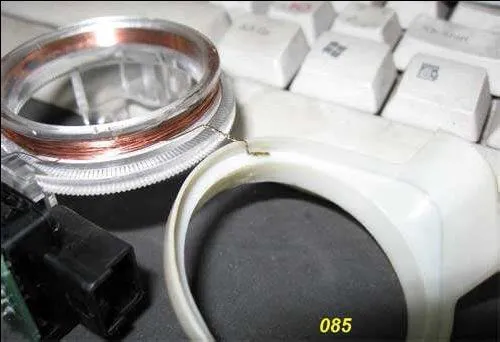

85 – этот же отвод в другом ракурсе

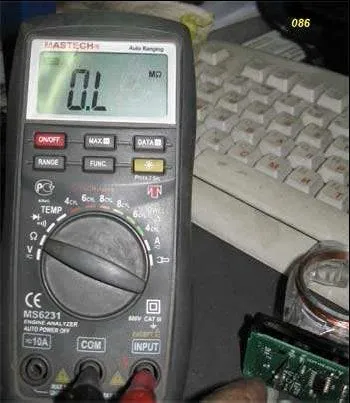

86 – тестер фиксирует обрыв цепи

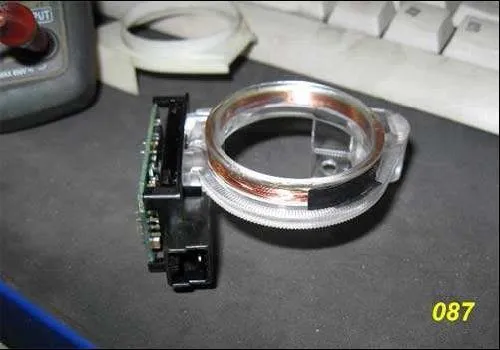

87 – катушка после ремонта

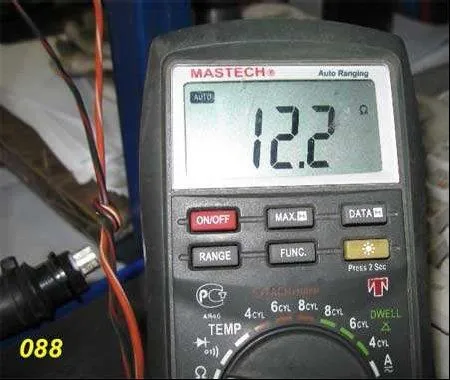

88 – сопротивление катушки 12.2 Ом – исправна

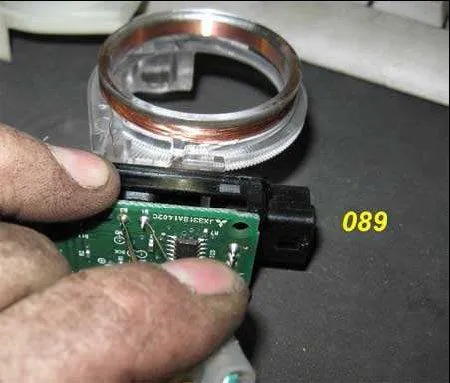

89 – точки пайки катушки, замер иголочками

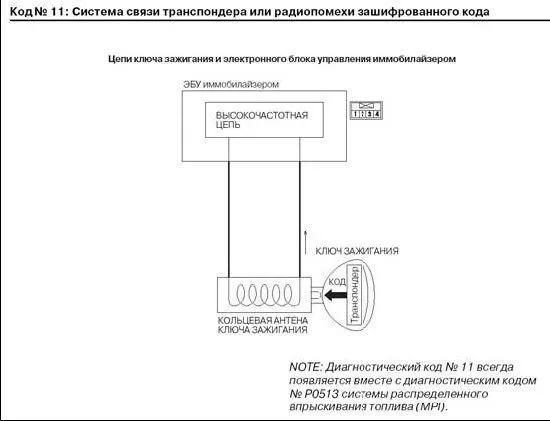

А теперь обратите внимание на скрин ниже:




Самя «вкусная» информация всегда чем-то отличается от описательной части.
Или мелким шрифтом. Или курсивом. Или чем-то ещё.
Так и здесь.
