Mitsubishi Lancer 9. Тупит и не едет

10.04.2014

Разрешу себе удивиться некоторым сообщениям на форуме Легион-Автодата в теме «Конференция для автодиагностов 3-6 декабря в Москве», http://forum.autodata.ru/7/24001/

Некоторые авторы ставили под сомнение целесообразность проведения подобных конференций, пытались острить и всё такое. Не буду спорить! Потому что давно было сказано (и точно сказано): «Каждому – своё!».

А я, например, буду всегда благодарен курсам обучения у Сергея Павловича Газетина. И всегда буду помнить его слова: «первым делом, при подозрении на «механику», подключаем датчик разрежения и смотрим. Если разрежение ненормальное – ищем механические проблемы … датчик разрежения – это как градусник для врача». Нет, ну здорово же сказано!

И когда на ремонт пришел вот этот Лансер с проблемой «тупит и не едет», то что сделал сразу:
· Вспомнил, была ли подобная проблема на таком же автомобиле? Была.
· К проверке величины разрежения всё готово? Всё готово.
· Время «для подумать» есть? Есть.
Ну что, начнем?

Подобная неисправность: «тупит и не едет» может возникать по самым разным причинам. Если не иметь в голове опыт подобных ремонтов и не знать некоторые основы, то лучше не браться за такие ремонты – распылишься по сторонам и ничего не сделаешь…

Тут могут быть завязаны и «механика», и топливная система, и система зажигания. И даже «полу-клин» ступичного подшипника (как невероятный вариант). И так далее. При поиске неисправности важно правильно и точно вычленить «слабое звено» и не отвлекаться на маловероятное.

Производитель не зря пишет в своих мануалах, что «прежде чем проводить измерения и проверки на автомобиле, надо его подготовить». У кого-то вызывал удивление этот факт? Мол, что там готовить, вперед, проверять надо! А зря, потому что следует:

· Проверить, что бы температура охлаждающей жидкости была в пределах 80-95°С. Если такой температуры нет, надо запустить двигатель и догнать температуру до положенной температуры. Кто-то этого не делает? Ну и не делайте («каждому-своё»?), потом будете удивляться, почему снятые данные «какие-то не такие». Тут всё правильно, Производитель ненужное не будет рекомендовать!
· Выключить все потребители: печку, фары, подфарники, радио и прочее – ничто не должно питаться от аккумулятора и влиять на параметры снимаемой информации.
· Коробку передач поставить в нейтральное положение, если коробка передач автоматическая – поставить селектор в режим «P» (парковка).
· Выключить зажигание, то есть, поставить ключ зажигания в положение «OFF».



Так как использую дилерский сканер MUT3, то дальше все делаю – опять же по рекомендации Производителя, следующее:

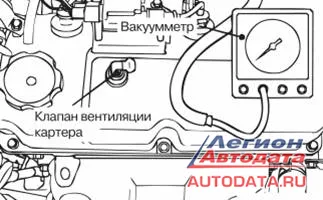

· Отсоединяю шланг от клапана принудительной вентиляции картера и присоединяю вакуумметр
· Закрываю отверстие в клапане принудительной вентиляции
· Запускаю мотор, проверяю обороты холостого хода – они должны находиться в положенных пределах

Сделаю акцент на пункте номер два: «Закрываю отверстие в клапане принудительной вентиляции»; мне довольно часто звонят коллеги, которые читали мои статьи и хотят в чем-то проконсультироваться, и было несколько вопросов, которые снялись после того, как переспросил: «Отверстие в клапане PVC закрыли перед проверкой?».

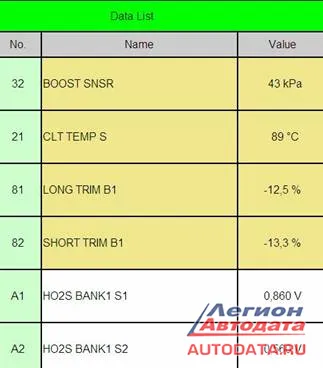

А что, тут ничего страшного нет, каждый с чего-то начинает… ниже скрин со сканера, смотрим и анализируем?



Что можно прочитать на мониторе сканера и что берем в работу на данный момент:

· Некорректные показания разрежения (43 kPa)
· Параметры Long Trim и Short Trim «ушли в минус»

Некорректные показания разрежения (43 kPa)
Давайте начнем с разрежения, хотя это не совсем точное определение. Более точно сказать «дифференциальное давление», так как мы сравниваем «барометрическое» (атмосферное) давление» и «реальное (фактическое) давление во впускном коллекторе». Разницу между ними называем «разрежением». В нашем случае дифференциальное давление = 43 kPa. Уже одно это начинает вызывать вопросы, так как для подобных моторов величина ДД (дифференциального давления) должна составлять плюс-минус 27-30 Kpa. Разница ощутимая и тому должны быть причины.

Параметры Long Trim и Short Trim «ушли в минус»
Когда эти параметры выходят за пределы регулирования (средняя величина около 0%) в сторону обогащения или обеднения топливо-воздушной смеси, это может говорить о какой-либо неисправности в топливной системе, в системе впуска-выпуска, в системе зажигания и др. Можно посмотреть моё короткое видео по теме вопроса - «До замены»


Тут самое время использовать датчик давления и реально посмотреть на происходящие процессы:

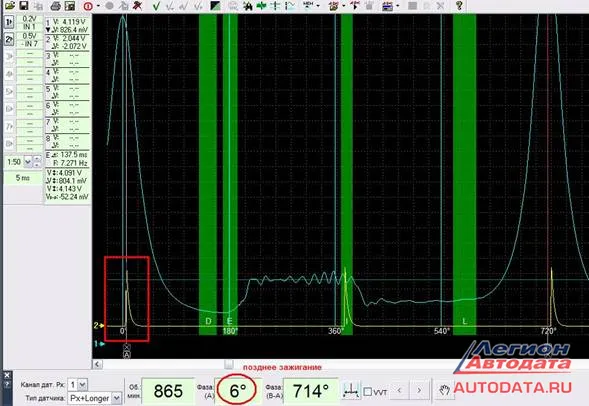

Красным квадратом на осциллограмме выделил высоковольтный импульс
(назову разговорно: «момент искры»). Там же, в красном квадрате есть цифра «0», это верхняя мёртвая точка. Получается, что «искра зажигается» после прохождения мертвой точки. Значит, настало самое время посмотреть на систему газораспределения? Элегантно вскрываем и снимаем кожух…

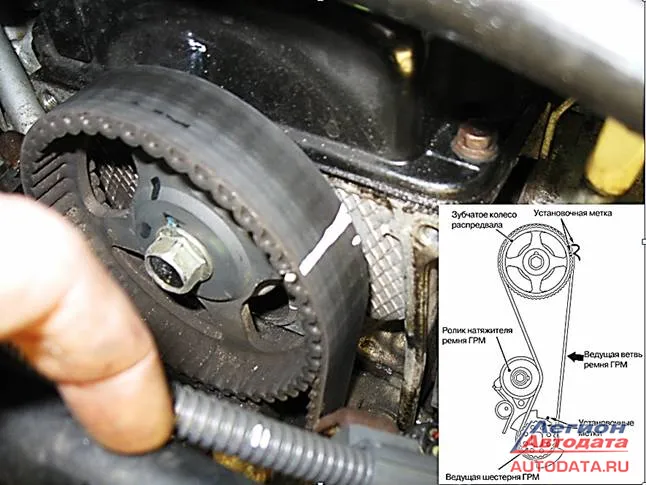

Для наглядности на ремне ГРМ провёл белую полосу: «Как стоит метка». Белая точка правее и ниже – «как должно быть». В правом нижнем углу фото – скрин из мануала по этому мотору.




Установочная метка сместилась и ушла назад. По какой причине? Чудес не бывает, всему есть причина, и для этого надо опуститься по ремню вниз и осмотреть вал:

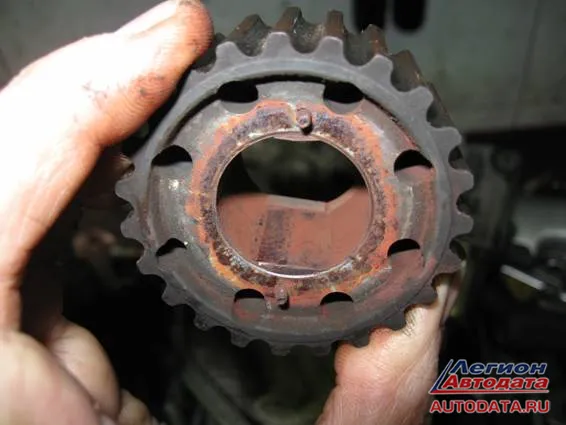

Есть необычность, есть «нечто» - но это заметит только внимательный взгляд. Смотрим и изучаем вопрос дальше:



Вы тоже обратили внимание? На плоскости есть потёртость. О чем это может говорить, как вы думаете?

Ну, а пока думаете, можно посмотреть другое короткое видео, там всё становится очень понятным. Просто красота неописуемая. И можно прикинуть, на сколько влево и вправо ходит шестерня и как это может влиять на работу газораспределительного механизма:

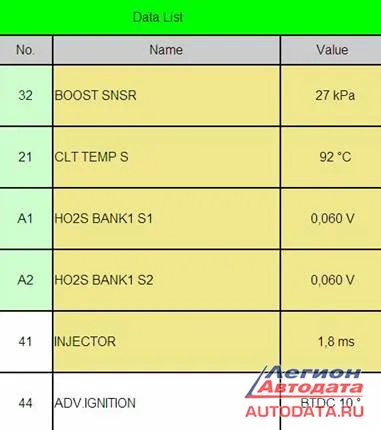

Вывод после проделанных замеров: «заменить шестерню». После замены шестерни показания дифференциального давления выровнялись и стали удовлетворительными для стабильной работы мотора:



А вот и третье моё видео - «После замены»:

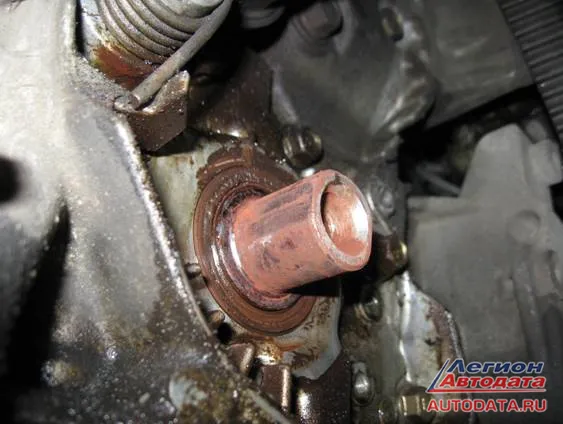

Но и на коленчатый вал надо тоже обратить внимание. Понятно, что «железо там толстое – не сотрётся!», но эта мелочь все-равно как-то напрягает …

Подведу короткий итог проделанной работы и сделаю свои личные выводы:

Как же замечательно выглядит этот ремонт на бумаге! Да и не только этот – все статьи по «практике ремонтов» - это «легко, просто, красиво». А если задуматься, задать вопрос: «Откуда всё берется?». Я так думаю: - Если человек пришел работать в автосервис, в диагностику, то надо сразу отбросить желание «Заработать много! Сейчас! Мгновенно!». Пока что забыть об этом.

И с головой окунуться в учебу. Знать надо столько много, что, как правильно сказал один мой знакомый: «Блин, в сутках слишком мало часов!».

Я почему в самом начале своего рассказа упомянул об учебе у С.П Газетина – это и есть хороший способ раздвинуть часовые рамки суток и за несколько дней узнать и изучить столько материалов, на которые у самого бы ушли месяцы или годы. Все эти «курсы, конференции и подобные мероприятия» - это не что иное, как «выжимка», как сконцентрированная мысль, которую лектор отдает слушателям.

P.S Пока я писал эту статью (а писал её долго, сами понимаете - времени мало), компания Легион-Автодата объявила о проведении Второй конференции "Технологии авторемонта. Диагностика современных силовых агрегатов" в конце марта 2014 года,- autodata.ru/training/march2014/ .

Хорошо совпало. Посмотрел программу конференции – интересно. Рассчитано на широкий круг автомобильных специалистов. Но так как занимаюсь в основном бензиновыми автомобилями Mitsubishi, Toyota, то для себя выбрал лекцию С.П Газетина: "Диагностика бензиновых двигателей по сигналам датчиков кислорода и параметрам лямбда-контура с использованием сканера и осциллографа".

Очень интересны для меня с практической точки зрения такие темы:
8. Топливная коррекция и топливная адаптация, параметры, описывающие процессы топливной коррекции и адаптации, их интерпретация (адаптивные поправки, аддитивная и мультипликативная коррекция, возможные варианты отображения на дисплее сканера).
9. Использование параметров топливной коррекции и адаптации для диагностики двигателя и его систем.

autodata.ru/training/march2014/

Фактически это о том, что сегодня затронул в своей статье. Но так как у Газетина опыта поболее, то послушать его будет крайне полезно.
Это и есть то, о чем только что сказал:
1. «Выжимка из знаний и опыта».
2. «За день-два получить знания и направления, на изучение которых у самого ушли бы недели или годы».

Кудрявцев Михаил Евгеньевич
(ник на форуме - AVTEL)
автосервис "ВТС"
Москва, ул.Суздальская, д.9
+7 (916) 626-71-98
http://mmctuning.ru/
