Посмотреть содержание
Инструкция по эксплуатации и техническому обслуживанию-пульт ДУ,ключи,открывание............5
Инструкция по эксплуатации и ТО-заправка автомобиля,передние сиденья,рулевая колонка............7
Инструкция по эксплуатации и ТО-безопасность,задние сиденья,задняя полка,багажник............8

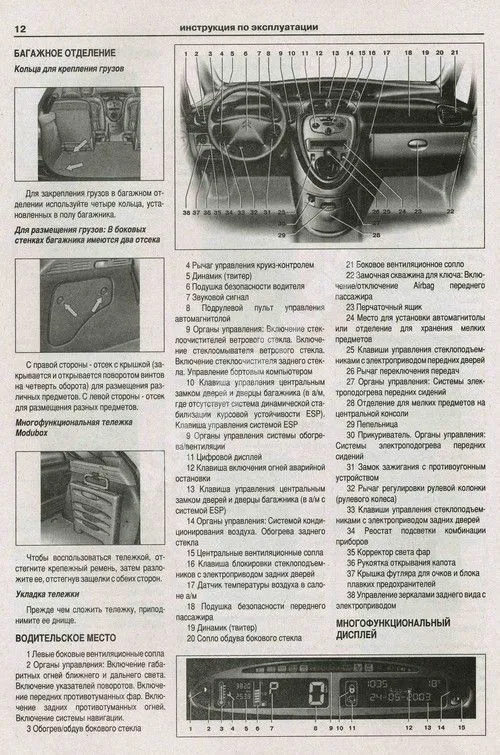

Инструкция по эксплуатации и ТО-место водителя,дисплей,индикаторы,компьютер............12
Инструкция по эксплуатации и ТО-сообщения на дисплее,подрулевые переключатели............17
Инструкция по эксплуатации и ТО-стеклоподъемники,замок зажигания,запуск,РКП,АКП............19
Инструкция по эксплуатации и ТО-круиз-контроль,тормозная система,вентиляция-отопление............22
Инструкция по эксплуатации и ТО-кондиционер,климат,внутреннее освещение,комфорт............25
Инструкция по эксплуатации и ТО-аудио,люк,ТО,уровни заправочных жидкостей,АКБ............28
Инструкция по эксплуатации и ТО-предохранители,замена ламп,прицеп,багажник на крыше............32
Инструкция по эксплуатации и ТО-замена колеса,давление,буксировка,размеры кузова............35
Глава 1.Общая информация по модели и рестайлингу-харак-ки,кузов,информация для водителя.............39
Глава 1.Общая информация по модели и рестайлингу-функция бортовой компьютер............42
Глава 1.Общая информация по модели и рестайлингу-функция приборная панель,функционирование.............43
Глава 1.Общая информация по модели и рестайлингу-функция сообщения и предупреждения............50
Глава 1.Общая информация по модели и рестайлингу-функция круиз-контроль............52
Глава 1.Общая информация по модели и рестайлингу-функция дисплей............54
Глава 1.Общая информация по модели и рестайлингу-функция иммобилайзер............56
Глава 1.Общая информация по модели и рестайлингу-цвета кузова............59
Глава 2.Бензиновый двигатель TUSJP-характеристики, снятие/установка, разборка/сборка.............61
Глава 2.Двигатель TUSJP-блок цилиндров, шлифовка цилиндров, головка цилиндров............70
Глава 2.Двигатель TUSJP-снятие/установка ГВЦ,разборка/сборка,седла,втулки клапанов,клапана............71
Глава 2.Двигатель TUSJP-клапанные пружины, поршни, кольца, шатуны, коромысла............74
Глава 2.Двигатель TU5JP-распредвалы снятие/установка,сальник,вкладыши подшипников коленвала............75
Глава 2.Двигатель TUSJP-ремень ГРМ,привод навесных агрегатов,манжеты,масляный фильтр...........77

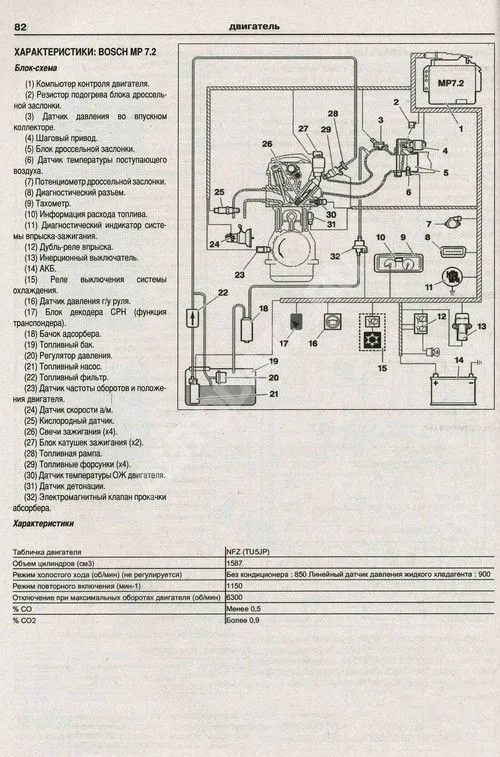

Глава 2.Двигатель TUSJP-система впрыска,блок-схема,характеристики,функция впрыск,зажигание............80
Глава 2.Двигатель TU5JP-система впрыска, функция питание топливом, воздухом, адсорбер.............86
Глава 2.Двигатель TUSJP-фазы действия системы впрыска,ТО системы,форсунки,система выпуска............89
Глава 2.Двигатель TU5 JP-система охлаждения, прокачка системы............95
Глава 3.Бензиновые двигатели TU5JP4/TU5JP4S-MOMeHTbi затяжки,снятие/установка,разборка/сборка............97
Глава 3.Двигатели TU5 JP4/TU5ОТ4Э-блок цилиндров, головка цилиндров снятие/установка.............106
Глава 3.Двигатели ТО5JP4/TU5JP4S-pa36opKa/c6opKa ГБЦ,седла,втулки клапанов,клапаны,пружины.............109
Глава 3.Двигатели TU5JP4/TU5 JP4S-nopniHH, кольца, шатуны, вкладыши, коленвал,распредвал.............111
Глава 3.Двигатели Ти5^4/ти5^43-уплотнительные манжеты,ремень привода навесных агрегатов......113
Глава 3.Двигатели TU5JP4/TU5 JP4S-peMeHb ГРМ, генератор, стартер, давление масла............118
Глава 3.Двигатели TU5JP4/TU5JP4S-cnCTeMa впрыска,блок-схема,форсунки,топливный насос и датчик............119

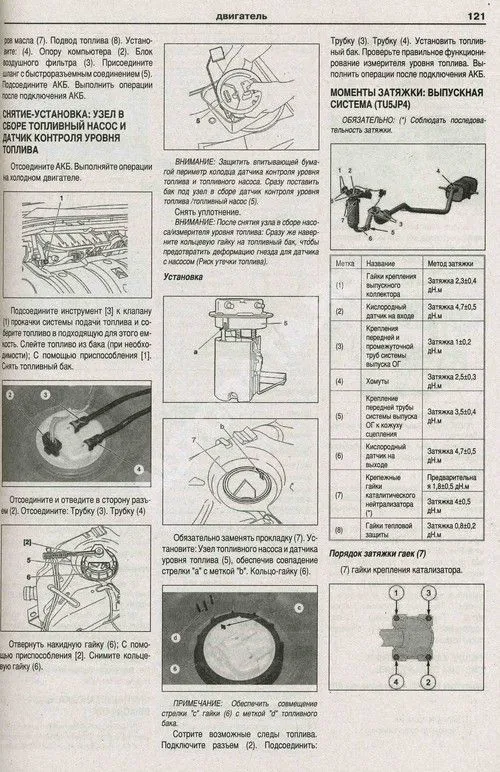

Глава 3.Двигатели TU5JP4/TU5JP4S-cncTeMa выпуска, выпускной коллектор............121
Глава 3.Двигатели TU5JP4/TU5JP4S-cnCTeMa охлаждения,радиатор,блок выхода ОЖ,прокачка...........122
Глава 4.Бензиновые двигатели EW7/EW10-описание,характеристики,моменты затяжки,крепление............124
Глава 4.Двигатели ЕЯ7/ЕИ10-снятие/установка,разборка/сборка............134
Глава 4.Двигатели Е1л17/ЕИ10-блок цилиндров,головка цилиндров,прокладка,снятие/установка ГБЦ............151
Глава 4.Двигатели EW7/EW10-pa36opKa/c6opKa ГБЦ,затяжка,седла,втулки клапанов,клапаны,пружины.............155
Глава 4.Двигатели EW7/EW10-поршни,кольца,шатуны,вкладыши,коленвал,коренные вкладыши............162
Глава 4.Двигатели Е!й7/ЕИ10-распредвалы снятие/установка, ремень ГРМ............168
Глава 4.Двигатели ЕИ7/ЕИ10-привод навесных агрегатов,форсунки,выпускной коллектор,давл.масла............175
Глава 4.Двигатели Е1Я7/ЕДО10-система впрыска MAGNETI,характеристики,блок-схема,функция впрыск............176
Глава 4.Двигатели EW7/EW10-CHCTeMa впрыска,функция питание топливом,воздухом,рециркуляция ОГ............185
Глава 4.Двигатели EW7/EW10-функция охлаждение двигателя,фазы действия системы впрыска,ТО.............189
Глава 4.Двигатели ЕЯ7/ЕИ10-система впрыска SAGEM S2000,блок-схема,функции,фазы действия,ТО.............201
Глава 4.Двигатели ЕЭД7/Е1\110~выпускная система, система охлаждения, характеристики, прокачка........222
Глава 5.Дизельный двигатель ПУ6ТЕЮ4-описание,моменты затяжки,снятие/установка,разборка/сборка............225
Глава 5.Двигатель ЮУ6ТЕП4-блок цилиндров,головка цилиндров снятие/установка,разборка/сборка............257
Глава 5.Двигатель DV6TED4-прокладка ГБЦ,седла,втулки клапанов,клапаны,пружины,поршни,кольца............261
Глава 5.Двигатель DV6TED4-шатуны,вкладыши,коленвал,распредвалы снятие/установка,сальник............262
Глава 5.Двигатель DV6TED4-механизм ГРМ,ремень ГРМ,ремень привода навесных агрегатов............266
Глава 5.Двигатель DV6TED4-reHepaTop,стартер,степень сжатия двигателя,давление масла............270
Глава 5.Двигатель DV6TED4-cncTeMa впрыска,подача топлива,свечи накаливания,форсунка............271
Глава 5.Двигатель ОУ6ТЕ04-топливная рампа,топливный насос и датчик,ТНВД,топливный фильтр............276
Глава 5.Двигатель DV6TED4-6aK,контур низкого давления>питание воздухом,турбокомпрессор..............279
Глава 5.Двигатель DV6TED4-дозирование воздуха на впуске,выпускная система,сажевый фильтр............281
Глава 5.Двигатель DV6TED4-теплообменник,датчики,контур рециркуляции ОГ,система охлаждения.............84
Глава 6.Дизельный двигатель DWlOTD-моменты затяжки,снятие/установка,разборка/сборка............286
Глава 6.Двигатель DWlOTD-блок цилиндров,головка цилиндров снятие/установка,разборка/сборка............295
Глава 6.Двигатель DWlOTD-прокладка ГБЦ,седла,втулки клапанов,клапаны,пружины,поршни,кольца............299
Глава.6.Двигатель DWlOTD-шатуны,коленвал,распредвал снятие/установка,сальник,ремень ГРМ............301
Глава 6.Двигатель DWlOTD-ремень привода навесных агрегатов,механизм ГРМ,давление масла.........305
Глава 6.Двигатель DWlOTD-система впрыска, блок-схема, функции, фазы действия, ТО............309
Глава 6.Двигатель DWlOTD-подогревы,форсунки,топливная рампа,топливный насос,фильтр............321
Глава 6.Двигатель DWlOTD-контур высокого и низкого давления,питание воздухом,турбокомпрессор............325
Глава 6.Двигатель DWlOTD-теплообменник, наддув, система выпуска, рециркуляция ОГ............329
Глава 6.Двигатель DWlOTD-система охлаждения, охладитель,прокачка системы............331
Глава 7.Сцепление-снятие/установка, гидравлический блок, трос привода............334
Глава 8.Механическая коробка передач ВЕ4К-характеристики,моменты затяжки,снятие/установка............339
Глава 8.МКП ВЕ4Е-разборка/сборка, привод переключения, уровень масла в КП............342
Глава 9.Автоматическая коробка передач АЪ4-снятие/установка,блок управления,компьютер..........349
Глава 9.АКП АЬ4-теплообменник,трансформатор,электромагнитные клапаны,управл.выбором передач............352
Глава 9.АКП AL4-контактор, датчики, давление в магистрали, слив/залив жидкости............356
Глава 10.Подвеска-передняя подвеска,стабилизатор,стойка,нижний рычаг,поворотный кулак...........360
Глава 10.Подвеска-задний мост,стабилизатор,торсионная штанга,стойка моста,ступица,рычаг............363
Глава 10.Подвеска-задний амортизатор, геометрия осей............368
Глава 11.Тормозная система-система сцепления с дорогой, система ESP............370
Глава 11.Тормозная система-ABS,вакуумный насос,главный цилиндр,гидравлический блок.............379
Глава 11.Тормозная система-компенсатор торможения,усилитель,тормозные диски,суппорт.............381
Глава 11.Тормозная система-передние тормозные шайбы,замена задних колодок,датчик скорости.............384
Глава 11.Тормозная система-датчики колес,прокачка системы,ручник,задние барабанные механизмы.............385
Глава 12.Система рулевого управления-усилитель,рулевое колесо,подрулевой переключатель..........387
Глава 12.Система рулевого управления-замок зажигания, рулевая колонка, ГУР, насос............390
Глава 12.Система рулевого управления-прокачка,рулевая рейка,регулировка............392
Глава 13.Кузов-кузовные работы,передний лонжерон,арка колеса,верхняя перед.панель и кронштейн............394
Глава 13.Кузов-нижняя передняя поперечина,внутренний лонжерон,передняя боковина,боковина стекла............396
Глава 13.Кузов-верхняя часть переборки,усиление центральной стойки,резка-боковина............397
Глава 13.Кузов-часть заднего пола,обшивка, задние лонжероны,ремонт заднего пола............398
Глава 13.Кузов-арка заднего колеса,задняя часть кузова,крышки багажника,задняя панель...........400
Глава 13.Кузов-опора заднего фонаря, крыша, поперечины и арка............401
Глава 13.Кузов-зазоры и выравнивание, металлические детали, детали из пластмасс............402
Глава 13.Кузов-уплотнения кузова, амортизирующие накладки............409
Глава 13.Кузов-снятие/установка переднего бампера,сборка/разборка,накладки,крепление бампера............422
Глава 13.Кузов-снятие/установка капота и решетки радиатора,сборка/разборка,воздухозаборник............424
Глава 13.Кузов-снятие/установка переднего крыла,подкрылка,передняя дверь,наружное зеркало.............425
Глава 13.Кузов-задняя дверь,стекло боковины,крышка багажника,монограмма,задний подкрылок............427
Глава 13.Кузов-снятие/установка заднего бампера,подрамник двигателя,панель пола,обивка потолка............429
Глава 13.Кузов-ковровое покрытие,внутренние и наружные панели,отделка крыши,внутренняя обивка.............430
Глава 13.Кузов-люк(дефлектор,шторка,стекло,электродвигатель,салазки,механизм,регулятор)............431
Глава 13.Кузов-панель управления,панель приборов,автомагнитола,коммутационный блок..............434
Глава 13.Кузов-сиденья,переднее сиденье снятие/установка,сборка/разборка,заднее сиденье..........436
Глава 14.Подушки безопасности-монтаж,принцип функционирования,БУ,ремни безопасности.............439
Глава 15.Система отопления,вентиляции и кондиционирования-система кондиционирования.............445
Глава 15.Система отопления, вентиляции и кондиционирования-климат-контроль............447
Глава 15.Система отопления,вентиляции и кондиционирования-принцип функционирования системы кондиционирования,общие характеристики,вентилятор,дополнительный вентилятор.............449
Глава 15.Система отопления,вентиляции и кондиционирования-блок отопителя,теплообменник, шкив и муфта компрессора, трубки с хладагентом, прокладки, фильтр салона............454
Глава 15.Система отопления,вентиляции и кондиционирования-фильтр поглощающий влагу, датчик испарителя,быстросъемные соединения............458
Глава 16.Электрооборудование-электропитание, принцип функционирования............460
Глава 16.Электрооборудование-мультиплексная архитектура, принцип функционирования............462
Глава 16.Электрооборудование-блок системного интерфейса двигателя............ 464
Глава 16.Электрооборудование-интеллектуальный коммутационный блок............466
Глава 16.Электрооборудование-аудиосистема, автомагнитола,CD-чейнджер............476
Глава 16.Электрооборудование-обогрев стекла и зеркал............480
Глава 16.Электрооборудование-стеклоочистители/омыватели............482
Глава 16.Электрооборудование-управление открывающимися элементами кузова............483
Глава 16.Электрооборудование-сигнализация.............488
Глава 16.Электрооборудование-звуковая информация, видимость, зеркала заднего вида............489
Глава 16.Электрооборудование-люк, стеклоподъемники............492
Глава 16.Электрооборудование-наружное освещение, сигнализация, приборы освещения............493
Глава 16.Электрооборудование-внутреннее освещение............497 !
Глава 16.Электрооборудование-снятие установка фары,крепление,задний фонарь,стоп-сигнал............499
Глава 16.Электрооборудование-механизм стеклоочистителя,датчик света и дождя.............500
Глава 16.Электрооборудование-жгуты проводов............501
Глава 17.Принципиальные электрические схемы-цвета проводов,установка кабелей,масса..............509
Глава 17.Принципиальные электрические схемы-расположение компьютеров,расположение реле..........511
Глава 17.Принципиальные электрические схемы-диагностический разъем............513
Глава 17.Принципиальные электрические схемы-назначение предохранителей............514

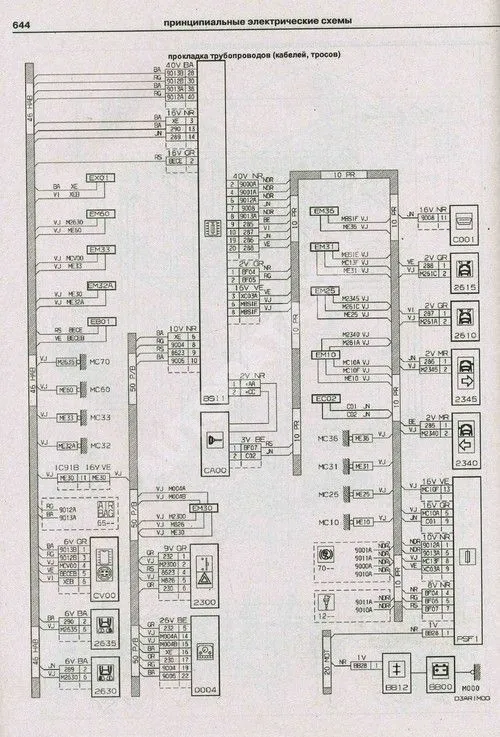

Глава 17.Принципиальные электрические схемы............526
Глава 17.Принципиальные электрические схемы-распределение соединений............676
