Книга Hyundai i20 2008-2014 бензин, цветные фото и электросхемы. Руководство по ремонту и эксплуатации автомобиля. Третий Рим
- Артикул: 4197 - назовите при заказе по телефону
- Издательство: Третий Рим
- ISBN: 978-5-91774-920-4
- Число страниц: 360
- Формат: А4
- Переплет: Мягкий
- Год выпуска: 2008-14
- V бенз дв: 1.2;1.4;1.6
Цена в интернет-магазине: 4 665 руб.
Книга Хендай i20 2008-2014 с бензиновыми 1.2, 1.4, 1.6 двигателями. Цветные фото и электросхемы. Руководство по ремонту и техническому обслуживанию автомобиля.
Предлагаем вашему вниманию руководство по ремонту и эксплуатации автомобиля Hyundai i20 выпуска с 2008 года, с бензиновыми двигателями объемом 1,2,1,4 и 1,6 л.
В издании подробно рассмотрено устройство автомобиля, даны рекомендации по эксплуатации и ремонту.
Специальный раздел посвящен неисправностям в пути, способам их диагностики и устранения.
Все подразделы, в которых описаны обслуживание и ремонт агрегатов и систем, содержат перечни возможных неисправностей и рекомендации по их устранению, а также указания по разборке, сборке, регулировке и ремонту узлов и систем автомобиля с использованием стандартного набора инструментов в условиях гаража.
Операции по регулировке, разборке, сборке и ремонту автомобиля снабжены пиктограммами, характеризующими сложность работы, число исполнителей, место проведения работы и время, необходимое для ее выполнения.
Указания по разборке, сборке, регулировке и ремонту узлов и систем автомобиля с использованием готовых запасных частей и агрегатов приведены пооперационно и подробно иллюстрированы цветными фотографиями и рисунками, благодаря которым даже начинающий автолюбитель легко разберется в ремонтных операциях.
Структурно все ремонтные работы разделены по системам и агрегатам, на которых они проводятся (начиная с двигателя и заканчивая кузовом).
При описании работ, которые включают в себя промежуточные операции, последние указаны в виде ссылок на подраздел и страницу, где они подробно описаны.
В приложениях содержатся необходимые для эксплуатации, обслуживания и ремонта сведения о моментах затяжки резьбовых соединений, применяемых горюче-смазочных материалах и специальных жидкостях, лампах и свечах зажигания.

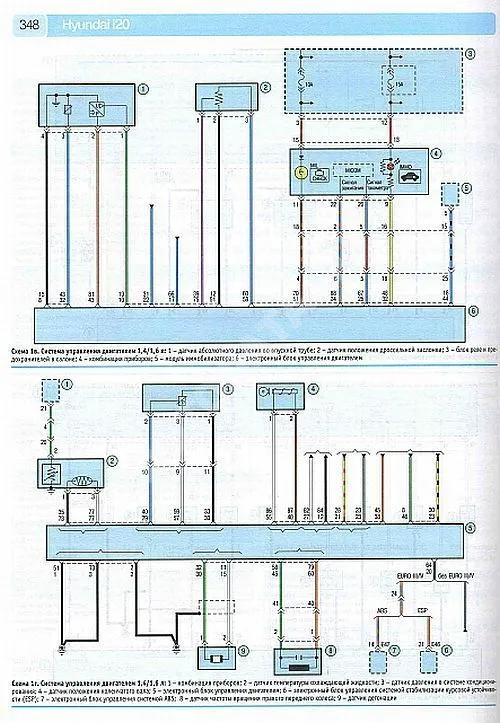

В конце книги приведены цветные электросхемы.Книга предназначена для автолюбителей и специалистов СТО.
Купить книгу по ремонту и эксплуатации автомобиля Hyundai i20 2008-2014 с бензиновыми 1.2, 1.4, 1.6 двигателями, цветные фото и электросхемы Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.
Предлагаем вашему вниманию руководство по ремонту и эксплуатации автомобиля Hyundai i20 выпуска с 2008 года, с бензиновыми двигателями объемом 1,2,1,4 и 1,6 л.
В издании подробно рассмотрено устройство автомобиля, даны рекомендации по эксплуатации и ремонту.
Специальный раздел посвящен неисправностям в пути, способам их диагностики и устранения.
Все подразделы, в которых описаны обслуживание и ремонт агрегатов и систем, содержат перечни возможных неисправностей и рекомендации по их устранению, а также указания по разборке, сборке, регулировке и ремонту узлов и систем автомобиля с использованием стандартного набора инструментов в условиях гаража.
Операции по регулировке, разборке, сборке и ремонту автомобиля снабжены пиктограммами, характеризующими сложность работы, число исполнителей, место проведения работы и время, необходимое для ее выполнения.
Указания по разборке, сборке, регулировке и ремонту узлов и систем автомобиля с использованием готовых запасных частей и агрегатов приведены пооперационно и подробно иллюстрированы цветными фотографиями и рисунками, благодаря которым даже начинающий автолюбитель легко разберется в ремонтных операциях.
Структурно все ремонтные работы разделены по системам и агрегатам, на которых они проводятся (начиная с двигателя и заканчивая кузовом).
При описании работ, которые включают в себя промежуточные операции, последние указаны в виде ссылок на подраздел и страницу, где они подробно описаны.
В приложениях содержатся необходимые для эксплуатации, обслуживания и ремонта сведения о моментах затяжки резьбовых соединений, применяемых горюче-смазочных материалах и специальных жидкостях, лампах и свечах зажигания.
В конце книги приведены цветные электросхемы.Книга предназначена для автолюбителей и специалистов СТО.
Купить книгу по ремонту и эксплуатации автомобиля Hyundai i20 2008-2014 с бензиновыми 1.2, 1.4, 1.6 двигателями, цветные фото и электросхемы Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.
Посмотреть содержание
Содержание :
РАЗДЕЛ 1.УСТРОЙСТВО АВТОМОБИЛЯ
Общие сведения об автомобиле ..........10
Паспортные данные..........12
Ключи автомобиля ..........14
Органы управления ..........15
Панель приборов ..........15
Комбинация приборов ..........19
Маршрутный компьютер ..........21
Отопление (кондиционирование)
и вентиляция салона ..........22
Головное устройство аудиосистемы ..........24
Двери ..........25
Замки ..........25
Стеклоподъемники ..........26
Ремни безопасности..........26
Сиденья ..........27
Регулировка положения передних сидений ..........27
Заднее сиденье ..........27
Использование детских сидений ..........28
Регулировка положения рулевого колеса ..........29
Зеркала заднего вида ..........30
Освещение салона ..........30
Вещевые ящики салона..........30
Противосолнечные козырьки..........31
Капот..........31
Управление коробкой передач..........32
Багажное отделение ..........33
Антенна ..........33
РАЗДЕЛ 2.РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ ..........34
Правила техники безопасности и рекомендации ..........34
Правила техники безопасности ..........34
Рекомендации по эксплуатации ..........34
Рекомендации по безопасности движения ..........34
Обкатка автомобиля ..........35
Эксплуатация автомобиля в гарантийный период..........35
Подготовка автомобиля к выезду ..........35
Заправка автомобиля бензином..........36
Пользование домкратом ..........37
Буксировка автомобиля..........38
РАЗДЕЛ 3.НЕИСПРАВНОСТИ В ПУТИ ..........40
Двигатель не заводится..........40
Общие приемы пуска двигателя ..........40
Неисправности в системе пуска ..........40
Проверка системы зажигания ..........41
Проверка системы питания двигателя ..........41
Неисправности системы впрыска топлива ..........42
Пропал холостой ход..........43
Перебои в работе двигателя ..........43
Диагностика состояния двигателя по внешнему виду свечей зажигания ..........44
Автомобиль движется рывками ..........45
Рывок в момент начала движения ..........45
Рывки при разгоне ..........45
Рывки при установившемся движении..........45
Автомобиль плохо разгоняется..........45
Двигатель заглох во время движения ..........46
Упало давление масла..........46
Проверка системы смазки ..........46
Перегрев двигателя..........47
Проверка системы охлаждения ..........47
Аккумуляторная батарея не подзаряжается ..........48
Проверка электрооборудования ..........48
Пуск двигателя от внешних источников тока ..........49
Неисправности электрооборудования..........50
Появились посторонние стуки..........50
Стуки двигателя ..........50
Стуки в подвеске и трансмиссии ..........50
Вибрация и удары на рулевом колесе ..........51
Проблемы с тормозами..........51
Прокачка тормозной системы ..........52
Проверка тормозной системы ..........52
Прокол колеса ..........53
Замена колеса ..........53
РАЗДЕЛ 4.ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ..........56
Общие положения..........56
Правила техники безопасности ..........56
Ежедневное обслуживание (ЕО) ..........58
Проверка колес ..........58
Проверка уровня и доливка масла в систему смазки ..........59
Проверка уровня и доливка рабочей жидкости в автоматическую коробку передач ..........60
Проверка уровня и доливка охлаждающей жидкости ..........60
Проверка уровня и доливка тормозной жидкости в бачок гидроприводов тормозной системы и выключения сцепления ..........61
Проверка уровня и доливка жидкости в бачок омывателя ..........62
Проверка внешних осветительных приборов ..........63
РАЗДЕЛ 5.ДВИГАТЕЛЬ 1,2 Л ..........64
Особенности конструкции двигателя 1,2 л ..........64
Снятие и установка брызговиков двигателя 1,2 л..........67
Замена опор подвески силового агрегата с двигателем 1,2 л..........68
Замена правой опоры подвески силового агрегата с двигателем 1,2 л ..........68
Замена левой опоры подвески силового агрегата с двигателем 1,2 л ..........69
Замена задней опоры подвески силового и агрегата с двигателем 1,2 л .. ..........69
Проверка компрессии в цилиндрах двигателя 1,2 л ..........70
Установка поршня первого цилиндра двигателя 1,2 л в положение ВМТ такта сжатия..........71
Снятие и установка маховика двигателя 1,2 л ..........71
Замена деталей уплотнения двигателя 1,2 л..........72
Замена прокладки крышки головки блока цилиндров двигателя 1,2 л ..........72
Замена прокладки головки блока цилиндров двигателя 1,2 л..........73
Замена уплотнения поддона масляного картера двигателя 1,2 л.......... 75
Замена сальников коленчатого вала двигателя 1,2 л ..........76
Замена прокладок впускной трубы двигателя 1,2 л ..........77
Замена маслосъемных колпачков двигателя 1,2 л ..........79
Замена прокладки катколлектора двигателя 1,2 л ..........79
Снятие и установка цепи привода газораспределительного механизма двигателя 1,2 л..........79
Головка блока цилиндров двигателя 1,2 л ..........82
Снятие и установка распределительных валов двигателя 1,2 л ..........82
Проверка, промывка и замена гидрокомпенсаторов зазоров в механизме привода клапанов двигателя 1,2 л ..........83
Снятие и установка двигателя 1,2 л ..........85
Ремонт двигателя 1,2 л ..........87
Снятие и установка масляного картера двигателя 1,2 л ..........87
Снятие и установка деталей шатун но-поршневой группы двигателя 1,2 л ..........87
Дефектовка деталей шатунно-поршневой группы и блока цилиндров двигателя 1,2 л ..........87
Снятие, дефектовка и установка коленчатого вала двигателя 1,2 л ..........87
Система смазки двигателя 1,2 л ..........87
Особенности конструкции системы смазки двигателя 1,2 л ..........87
Замена масла в двигателе и масляного фильтра двигателя 1,2 л ..........87
Снятие и установка масляного насоса двигателя 1,2 л ..........89
Система охлаждения двигателя 1,2 л ..........90
Особенности конструкции системы охлаждения двигателя 1,2 л ..........90
Замена охлаждающей жидкости двигателя 1,2 л ..........90
Замена радиатора системы охлаждения двигателя 1,2 л ..........92
Снятие и установка электровентилятора радиатора системы охлаждения в сборе с кожухом двигателя 1,2 л ..........93
Замена водяного насоса двигателя 1,2 л ..........95

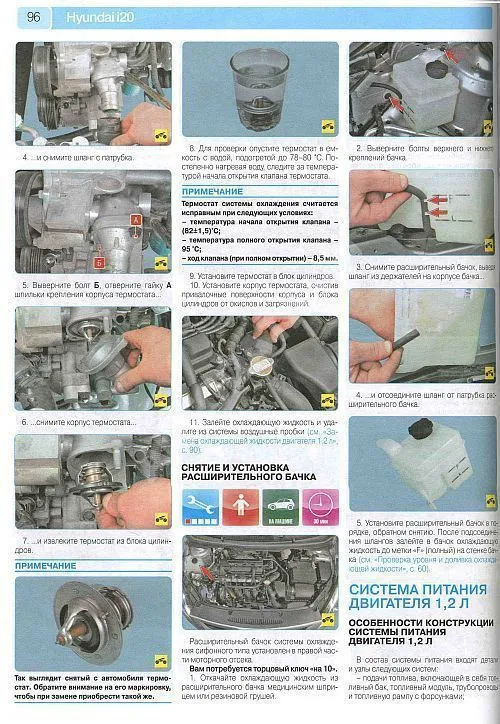

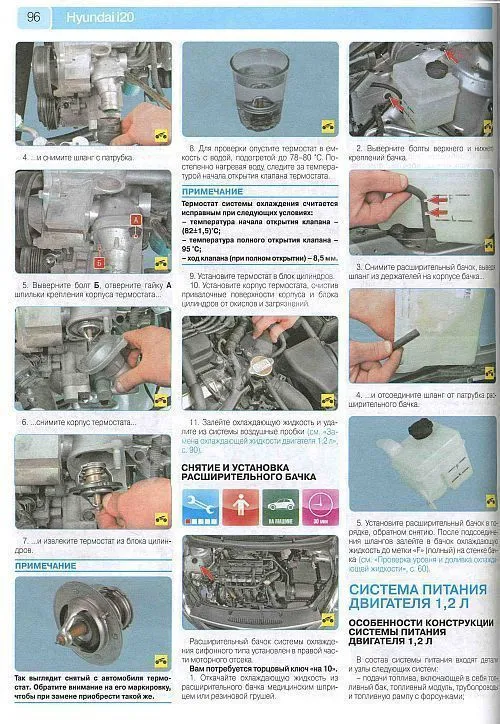

Замена термостата двигателя 1,2 л ..........95
Снятие и установка расширительного бачка ..........96
Система питания двигателя 1,2 л..........96
Особенности конструкции системы питания двигателя 1,2 л ..........96
Проверка давления в системе питания двигателя 1,2 л ...................99
Снижение давления в системе питания двигателя 1,2 л ..........100
Замена фильтрующего элемента воздушного фильтра двигателя 1,2 л .......... 100
Снятие и установка корпуса воздушного фильтра двигателя 1,2 л ..........100
Снятие и установка топливного модуля двигателя 1,2 л ..........101
Ремонт топливного модуля двигателя 1,2 л ..........103
Замена топливного бака двигателя 1,2 л ..........105
Снятие и установка топливной рампы двигателя 1,2 л ..........106
Снятие, проверка и установка форсунок двигателя 1,2 л ..........108
Снятие и установка дроссельного узла двигателя 1,2 л ..........109
Снятие и установка троса привода дроссельной заслонки двигателя 1,2 л ..........110
Снятие и установка педали управления дроссельной заслонкой двигателя 1,2 л .......... 112
Система улавливания паров топлива двигателя 1,2 л ..........112
Снятие и установка адсорбера системы улавливания паров топлива двигателя 1,2 л ..........112
Снятие и установка клапана продувки адсорбера двигателя 1,2 л ..........113
Система выпуска отработавших газов двигателя 1,2 л ..........114
Особенности конструкции системы выпуска отработавших газов двигателя 1,2 л ..........114
Замена подушек подвески системы выпуска отработавших газов двигателя 1,2 л ..........114
Снятие и установка катколлектора двигателя 1,2 л ..........115
Снятие и установка сильфона двигателя 1,2 л ....... 116
Снятие и установка соединительной трубы двигателя 1,2 л ..........117
Снятие и установка основного глушителя двигателя 1,2 л ..........117
Снятие и установка термоэкрана глушителя двигателя 1,2 л..........118
РАЗДЕЛ 6 .ДВИГАТЕЛИ 1,4 И 1,6 Л ..........119
Особенности конструкции двигателей 1,4 и 1,6 л ..........119
Проверка и регулировка зазоров в приводе клапанов двигателей 1,4 и 1,6 л ..........122
Установка поршня первого цилиндра двигателей 1,4 и 1,6 л в положение ВМТ такта сжатия ..........122
Снятие, дефектовка и установка маховика двигателей 1,4 и 1,6 л ..........123
Замена деталей уплотнения двигателей 1,4 и 1,6 л ..........123
Замена прокладки крышки головки блока цилиндров двигателей 1,4 и 1,6 л ..........123
Замена прокладки головки блока цилиндров двигателей 1,4 и 1,6 л..........125
Замена уплотнения поддона масляного картера двигателей 1,4 и 1,6 л ..........125
Замена сальников коленчатого вала двигателей 1,4 и 1,6 л ..........126
Замена прокладки впускной трубы двигателей 1,4 и 1,6 л..........127
Замена маслосъемных колпачков двигателей 1,4 и 1,6 л ..........128
Снятие и установка цепи привода газораспределительного механизма двигателей 1,4 и 1,6 л..........128
Головка блока цилиндров двигателей 1,4 и 1,6 л ..........131
Снятие и установка распределительных валов двигателей 1,4 и 1,6 л ..........131
Снятие и установка двигателя 1,4 и 1,6 л ..........132
Ремонт двигателей 1,4 и 1,6 л..........132
Снятие и установка масляного картера двигателей 1,4 и 1,6 л ..........132
Снятие и установка деталей шатунно- поршневой группы двигателей 1,4 и 1,6 л ..........132
Дефектовка деталей шатунно-поршневой группы и блока цилиндров двигателей 1,4 и 1,6 л..........133
Снятие, дефектовка и установка коленчатого вала двигателей 1,4 и 1,6 л ..........135
Система смазки двигателей 1,4 и 1,6 л ..........136
Особенности конструкции системы смазки двигателей 1,4 и 1,6 л ..........136
г Замена масла и масляного фильтра двигателей 1,4 и 1,6 л ..........137
Снятие, дефектовка и установка масляного насоса двигателей 1,4 и 1,6 л ..........137
Система охлаждения двигателей 1,4 и 1,6 л..........138
Система питания двигателей 1,4 и 1,6 л .......... 138
Особенности конструкции системы питания двигателей 1,4 и 1,6 л..........138
Проверка давления в системе питания двигателей 1,4 и 1,6 л...............139
Снятие и установка топливного модуля двигателей 1,4 и 1,6 л ..........139
Ремонт топливного модуля двигателей 1,4 и 1,6 л ..........140
Замена топливного бака двигателей 1,4 и 1,6 л ..........140
Замена фильтрующего элемента воздушного фильтра двигателей 1,4 и 1,6 л ..........140
Снятие и установка корпуса воздушного фильтра двигателей 1,4 и 1,6 л..........140
Замена компенсатора пульсаций давления топлива двигателей 1,4 и 1,6 л..........140
Снятие и установка топливной рампы двигателей 1,4 и 1,6 л ..........140
Снятие, проверка и установка форсунок двигателей 1,4 и 1,6 л..........144
Снятие и установка дроссельного узла двигателей 1,4 и 1,6 л ..........141
Снятие и установка троса привода дроссельной заслонки двигателей 1,4 и 1,6 л ..........143
Снятие и установка педали управления дроссельной заслонкой двигателей 1,4 и 1,6 л ..........143
Система выпуска отработавших газов двигателей 1,4 и 1,6 л.......... 143
трансмиссия ..........144
Сцепление..........144
Особенности конструкции ..........144
Проверка и регулировка хода педали привода выключения сцепления ..........146
Прокачка гидропривода выключения сцепления ..........146
Снятие и установка сцепления ..........147
Замена подшипника и вилки выключения сцепления ..........149
Замена главного цилиндра привода выключения сцепления ..........150
Замена рабочего цилиндра привода выключения сцепления ..........151
Замена трубок и шланга гидропривода выключения сцепления ..........152
Снятие и установка педали сцепления ..........153
Механическая коробка передач ..........154
Особенности конструкции ..........154
Проверка уровня, доливка и замена масла в механической коробке передач ..........156
Замена сальников коробки передач ..........157
Снятие и установка механической коробки передач ..........158
Замена тросов управления коробкой передач ..........161
Снятие и установка кулисы рычага управления механической коробкой передач ..........163
Автоматическая коробка передач ..........165
Особенности конструкции ..........165
Замена сальников автоматической коробки передач ..........167
Снятие и установка автоматической коробки передач ..........167
Замена троса управления автоматической коробкой передач..........169
Снятие и установка кулисы селектора управления автоматической коробкой передач ..........169
Регулировка привода управления автоматической коробкой передач ..........170
Приводы передних колес..........171
Особенности конструкции..........171
Проверка защитных чехлов приводов передних колес..........171
Снятие и установка приводов передних колес .......... 172
Замена шарниров равных угловых скоростей ..........173
РАЗДЕЛ 8.ХОДОВАЯ ЧАСТЬ ..........175
Передняя подвеска ..........175
Особенности конструкции ..........175
Проверка технического состояния деталей передней подвески на автомобиле ..........175
Снятие и установка амортизаторной стойки передней подвески..........177
Ремонт амортизаторной стойки передней подвески ..........178
Замена рычага передней подвески ..........180
Замена деталей стабилизатора поперечной устойчивости передней подвески ..........181
Снятие и установка поворотного кулака..........182
Замена подшипника передней ступицы ..........183
Снятие и установка поперечины передней подвески ..........184
Задняя подвеска..........185
Особенности конструкции..........185
Проверка технического состояния деталей задней подвески на автомобиле ..........185
Снятие и установка амортизатора задней подвески ..........186
Замена пружины задней подвески ..........187
Снятие и установка ступицы заднего колеса ..........188
Замена шпилек крепления колеса ..........188
Замена балки задней подвески ..........189
РАЗДЕЛ 9.РУЛЕВОЕ УПРАВЛЕНИЕ..........191
Особенности конструкции ..........191
Осмотр и проверка рулевого управления на автомобиле ..........192
Проверка свободного хода (люфта) рулевого колеса ..........193
Рулевая колонка ..........193
Снятие и установка рулевого колеса ..........193
Снятие и установка кожуха рулевой колонки .......... 194
Снятие и установка рулевой колонки ..........195
Рулевые тяги..........197
Замена наружного наконечника рулевой тяги ..........197
Замена рулевой тяги ..........197
Рулевой механизм ..........198
Замена защитного чехла рулевого механизма ....... 198
Замена рулевого механизма ..........198
РАЗДЕЛ 10.ТОРМОЗНАЯ СИСТЕМА ..........200
Особенности конструкции ..........200
Проверка тормозной системы ..........201
Проверка и регулировка положения оадаштормоза ..........201
Проверка герметичности гидропривода тормозной системы ..........202
Проверка работы вакуумного усилителя тормозов ..........203
Проверка степени износа тормозных колодок,дисков и барабанов ..........204
Замена тормозной жидкости в гидроприводе тормозов ..........205
Прокачка гидропривода тормозной системы..........206
Главный тормозной цилиндр ..........207
Замена бачка главного тормозного цилиндра ..........207
Замена главного тормозного цилиндра ..........208
Замена вакуумного усилителя ..........208
Замена шлангов и трубок гидропривода тормозов..........210
Замена тормозных шлангов ..........210
Замена трубок тормозной системы ..........211
Снятие и установка педали тормоза ..........211
Тормозные механизмы передних колес ..........212
Замена тормозных колодок тормозного механизма переднего колеса ..........212
Замена суппорта тормозного механизма переднего колеса ..........213
Замена тормозного диска тормозного механизма переднего колеса ..........213
Тормозные механизмы задних колес..........214
Снятие и установка тормозного барабана ..........214
Замена тормозных колодок тормозного механизма заднего колеса ..........215
Замена рабочего цилиндра тормозного механизма заднего колеса ..........216
Стояночный тормоз..........217
Проверка стояночного тормоза ..........217
Регулировка привода стояночного тормоза ..........217
Замена тросов привода стояночного тормоза ..........218
Замена рычага привода стояночного тормоза..........219
РАЗДЕЛ 11.ЭЛЕКТРООБОРУДОВАНИЕ ..........220
Особенности конструкции..........220
Диагностика неисправностей бортового электрооборудования..........220
Монтажные блоки ..........223
Расположение предохранителей, реле и их замена ..........223
Снятие и установка монтажных блоков ..........224
Аккумуляторная батарея ..........226
Особенности конструкции ..........226
Уход за аккумуляторной батареей ..........226
Обслуживание аккумуляторной батареи ..........227
Проверка степени заряженности аккумуляторной батареи..........127
Снятие и установка аккумуляторной батареи ..........227
Зарядка аккумуляторной батареи ..........228
Генератор..........229
Особенности конструкции ..........229
Проверка, регулировка и замена ремня привода вспомогательных агрегатов ..........229
Снятие и установка генератора ..........230
Ремонт генератора ..........232
Стартер ..........234
Особенности конструкции ..........234
Снятие и установка стартера ..........235
Ремонт стартера ..........236
Выключатель (замок) зажигания..........238
Проверка выключателя (замка) зажигания ..........238
Снятие и установка антенного блока иммобилизатора и цилиндра выключателя (замка) зажигания ..........238
Снятие и установка контактной группы выключателя (замка) зажигания..........239
Снятие и установка выключателя (замка) зажигания ..........240
Система управления двигателем ..........241
Особенности конструкции ..........241
Снятие и установка модуля зажигания двигателя 1,2 л ..........243
Разборка и дефектовка модуля зажигания ..........244
Снятие и установка катушек зажигания двигателей 1,4 и 1,6 л ..........244
Замена и обслуживание свечей зажигания..........245
Проверка высоковольтных проводов двигателя 1,2 л ................246
Снятие и установка электронного .......... блока управления двигателем ..........246
Замена датчиков системы управления двигателем ..........247
Освещение, световая и звуковая сигнализация ..........251
Особенности конструкции ..........251
Проверка и регулировка света фар ..........252
Замена ламп..........252
Замена блок-фары ..........258
Замена бокового указателя поворота ..........258
Замена заднего фонаря ..........259
Замена противотуманной фары ..........259
Замена фонаря дополнительного стоп-сигнала ..........259
Замена фонарей освещения номерного знака ..........260
Замена плафона индивидуального освещения ..........260
Замена плафона общего освещения салона..........261
Замена плафона освещения вещевого ящика ..........261
Замена плафона освещения багажного отделения ..........261
Замена подрулевых переключателей..........262
Снятие и установка контактного кольца подушки безопасности водителя ..........263
Снятие и установка звукового сигнала ..........263
Замена моторедуктора стеклоочистителя ветрового окна ..........264
Замена моторедуктора стеклоочистителя окна двери задка ..........265
Замена моторедукторов стеклоподъемников..........266
Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя..........266
Замена дополнительного сопротивления вентилятора радиатора системы охлаждения двигателя ..........267
Снятие и установка электродвигателя воздухонагнетателя ..........267
Замена дополнительного сопротивления вентилятора воздухонагнетателя ..........268
Снятие и установка электронасоса стеклоомывателя ветрового окна и окна двери задка ..........269
Замена бачка омывателя ..........269
Электрообогрев стекла двери задка ..........270
Комбинация приборов..........271
Особенности конструкции ..........271
Снятие и установка комбинации приборов..........271
Иммобилизатор..........272
Особенности конструкции..........272
Замена блока управления иммобилизатором ..........272
Снятие и установка блока управления электрооборудованием салона (ВСМ) ..........272
Замена выключателя аварийной сигнализации ..........273
Замена выключателей обогрева передних сидений и модуля подключения мультимедийных устройств ..........274
Замена блоков управления электростеклоподъемниками и электроприводом зеркал..........274
Автомобильная аудиосистема ..........275
Снятие и установка головного устройства аудиосистемы ..........275
Замена динамиков аудиосистемы..........276
Замена датчиков и выключателей..........276
Замена датчика скорости автомобиля ..........276
Проверка и замена выключателя света заднего хода..........277
Замена датчика сигнализатора аварийного падения давления масла ..........277
Замена выключателя стоп-сигнала ..........278
Замена выключателя сигнализатора включения стояночного тормоза ..........278
Замена выключателей плафонов освещения салона ..........279
РАЗДЕЛ 12.Кузов..........280
Особенности конструкции ..........280
Снятие и установка подкрылков колес ..........280
Снятие и установка бамперов..........282
Снятие и установка переднего бампера..........282
Снятие и установка заднего бампера..........283
Снятие и установка переднего крыла ..........285
Снятие и установка решетки короба воздухопритока..........286
Капот ..........287
Снятие и установка капота ..........287
Снятие, установка и регулировка замка капота ..........287
Замена троса и рукоятки привода замка капота ..........288
Боковые двери ..........289
Снятие и установка обивки передней двери..........289
Замена внутренней ручки привода замка передней двери .............290
Замена стекла передней двери..........290
Замена механизма стеклоподъемника передней двери ..........292
Замена наружной ручки и выключателя замка передней двери ..........292
Замена замка и защелки замка передней двери ..........293
Замена ограничителя открывания передней двери ..........294
Снятие и установка передней двери..........294
Снятие и установка обивки задней двери ..........295
Замена внутренней ручки привода замка задней двери ..........296
Замена стекла задней двери ..........296
Замена механизма стеклоподъемника задней двери ..........,.,..........298
Замена наружной ручки привода замка задней двери ..........299
Замена замка и защелки замка задней двери ..........299
Замена ограничителя открывания задней двери ..........300
Снятие и установка задней двери ..........300
Дверь задка..........301
Замена упоров двери задка ..........301
Снятие и установка облицовки двери задка ..........301
Замена замка, защелки замка и наружной ручки привода замка двери задка ..........301
Замена выключателя и электропривода блокировки замка двери задка ..........302
Снятие и установка двери задка ..........303
Снятие и установка крышки люка наливной трубы топливного бака..........304
Сиденья ..........304
Снятие и установка переднего сиденья ..........304
Снятие и установка заднего сиденья ..........304
Снятие и установка облицовки тоннеля пола ..........305
Панель приборов..........307
Особенности конструкции ..........307
Снятие и установка вещевого ящика со стороны переднего пассажира ..........307
Снятие и установка панели приборов ..........308
Зеркала заднего вида ..........312
Снятие и установка наружного зеркала заднего вида..........312
Снятие и установка внутреннего зеркала заднего вида..........313
Арматура салона..........313
Замена поручней ..........313
Замена противосолнечных козырьков ..........314
Снятие и установка облицовок салона..........314
Снятие и установка облицовок багажного отделения..........317
Стеклоочиститель ветрового окна ..........318
Замена щеток стеклоочистителя ветрового окна ..........318
Снятие и установка рычагов стеклоочистителя ветрового окна ..........318
Снятие и установка трапеции стеклоочистителя ветрового окна ..........319
Стеклоочиститель окна двери задка ..........319
Замена щетки стеклоочистителя окнадверизадка..........319
Снятие и установка рычага стеклоочистителя окна двери задка ..........320
Снятие и установка полки крепления аккумуляторной батареи ..........320
Прочистка дренажных отверстий ..........320
Смазка арматуры кузова ..........321
РАЗДЕЛ 13.СИСТЕМА ОТОПЛЕНИЯ (КОНДИЦИОНИРОВАНИЯ) И ВЕНТИЛЯЦИИ САЛОНА ..........322
Особенности устройства ..........322
Особенности устройства системы отопления ..........322
Особенности устройства системы -кондиционирования ..........322
Особенности устройства системы вентиляции ..........326
Правила техники безопасности при ремонте и обслуживании системы кондиционирования..........326
Удаление хладагента из системы кондиционирования..........326
Замена уплотнительных колец ..........327
Снятие и установка компрессора кондиционера ..........327
Замена конденсора ..........328
Замена терморегулирующего клапана ..........329
Замена фильтрующего элемента ресивера-осушителя ..........329
Замена датчика давления хладагента в системе кондиционирования ..........330
Снятие и установка датчика температуры воздуха в салоне ..........331
Снятие и установка датчика наружной температуры ..........331
Снятие и установка датчика солнечной освещенности..........331
Снятие и установка блока управления системой отопления (кондиционирования) и вентиляции салона ..........332
Замена фильтра поступающего в салон воздуха..........332
Снятие и установка воздухонагнетателя ..........333
РАЗДЕЛ 14 . СИСТЕМЫ БЕЗОПАСНОСТИ..........334
Антиблокировочная система тормозов (ABS)..........334
Особенности конструкции ..........334
Замена датчиков частоты вращения колес ..........334
Снятие и установка гидроэлектронного модуля управления антиблокировочной системой тормозов ..........336
Система пассивной безопасности (SRS) ..........337
Особенности конструкции ..........337
Снятие и установка подушки безопасности водителя ..........339
Снятие и установка подушки безопасности переднего пассажира ..........340
Замена выключателя подушки безопасности переднего пассажира ..........340
Снятие и установка передних ремней безопасности ..........341
Снятие и установка задних ремней безопасности ..........342
Снятие и установка электронного блока управления системой пассивной безопасности ..........343
Замена датчиков удара ..........344
ПРИЛОЖЕНИЯ..........345
СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ..........347
Рекомендуем
Похожие товары
-
4 665 руб.
Интернет-портал Легион-Автодата создан для удобных покупок: автолитературы, программ для диагностики автомобиля, диагностических приборов, адаптеров elm327, автоаксессуаров и инструментов для авторемонта. Купить книги и приборы для диагностики и ремонта автомобиля Вы можете в нашем интернет магазине.
Удобно оплатить руководства по ремонту и эксплуатации выбранных Вами марок авто любой из платежных систем.
Заказать доставку автокниги почтой без предоплаты, курьером по Москве, регионам и в более 200 пунктов самовывоза по всей России.
