Книга Мотоциклы Китай, Корея 125,150, 200, 250 куб. см. бензин, ч/б фото, цветные электросхемы. Руководство по ремонту и эксплуатации. №34. Ранок

Введение..........5
Глава 1. Устройство, эксплуатация,техническое обслуживание..........8
Технические характеристики..........8
Эксплуатация мотоцикла..........15
Органы управления..........15
Контрольные приборы..........18
Замок зажигания..........20
Топливный кран..........20
Рычаг переключения передач..........21
Педаль тормоза заднего колеса..........22
Подготовка к выезду после длительной стоянки........23
Запуск двигателя..........24
Правила вождения мотоцикла..........25
Обкатка мотоцикла..........26
Техническое обслуживание мотоцикла..........28
Обслуживание воздушного фильтра..........29
Проверка уровня моторного масла..........35
Замена моторного масла..........35
Извлечение и очистка масляного фильтра (для моделей с двигателями 162FMJ (150 см3),163FML (200 см3) и 172FMM (250 см3) ..........38
Проверка и регулировка зазоров клапанов..........43
Проверка состояния и замена свечи зажигания..........48
Регулировка карбюратора..........54
Воздушная заслонка..........54
Регулировка оборотов холостого хода..........54
Проверка и регулировка натяжения приводной цепи..........57
Регулировка заднего тормоза..........58
Замена передних тормозных колодок..........60
Замена задних тормозных колодок..........62
Контроль уровня тормозной жидкости..........64
Замена тормозной жидкости и прокачка тормозов..........65
Регулировка сцепления..........71
Регулировка рычага сцепления ..........72
Регулировка свободного хода троса акселератора («газа»)..........74
Аккумулятор..........74
Замена предохранителя..........76
Замена ламп освещения и сигнализации мотоцикла..........77
Регулировка выключателя фонаря заднего тормоза .......... 80
Регулировка жесткости подвески..........81
Колеса и шины..........82
Глава 2. Силовой агрегат. Двигатель..........83
Описание устройства и принципа действия четырехтактного двигателя..........85
Принцип работы четырехтактного двигателя внутреннего сгорания..........86
Двигатели, применяемые на мотоциклах..........88
Кривошипно-шатунный механизм..........90
Цилиндр..........93
Поршень..........98
Поршневые кольца..........99
Поршневой палец..........99
Шатун..........100
Коленчатый вал..........100
Головка цилиндра..........102
Система впуска-выпуска..........103
Цепная передача привода газораспределительного механизма (ГРМ)..........103
Устройство верхнеклапанного механизма газораспределения с нижним распределительным валом..........104
Клапанный механизм двигателей с верхним расположением распределительного вала..........104
Клапанный механизм двигателей с нижним расположением распредвала..........108
Система смазки..........110
Картер..........114
Ремонт двигателя..........119
Некоторые неисправности двигателя, их причины и способы устранения..........121
Снятие двигателя..........123
Демонтаж цилиндра..........123
Восстановление цилиндра..........131
Замена поршневых колец..........132
Замена поршней..........138
Сборка поршневой группы..........141
Разборка головки цилиндра..........142
Контрольные размеры головки цилиндра..........150

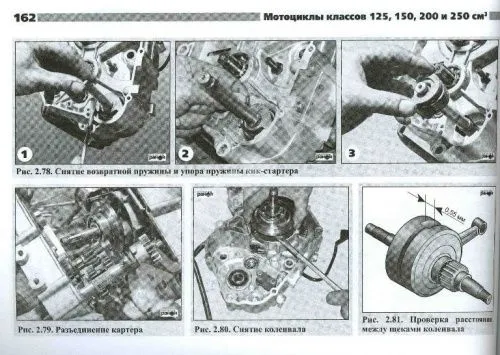

Разборка двигателя..........159
Ремонт коленчатого вала..........163
Ремонт картера двигателя..........166
Глава 3. Трансмиссия..........167
Моторная передача, сцепление..........168
Пусковой механизм..........174

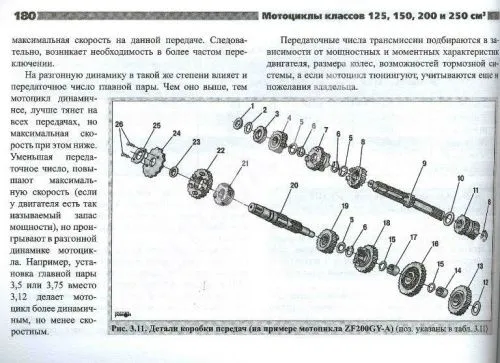

Коробка передач и механизм переключения передач......178
Глава 4. Система питания и выпуска..........191
Карбюратор..........193
Ускорительный насос..........200
Принцип действия вакуумного привода дроссельного золотника..........200
Разборка карбюратора..........204
Уход за карбюратором..........213
Воздушный фильтр..........214
Система выпуска отработавших газов..........216
Глава 5. Ходовая часть..........217
Передняя подвеска и руль..........217
Задняя подвеска..........226
Цепная передача..........227
Колеса и шины..........230

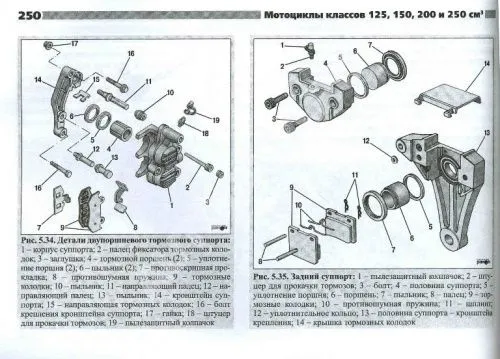

Тормозная система..........243
Рама..........252
Глава 6. Электрооборудование..........255
Аккумулятор..........256
Источник тока..........258
Регулятор-выпрямитель напряжения..........260
Система зажигания ..........261
Коммутатор (блок управления «CDI»)..........263
Катушка зажигания..........263
Свеча зажигания......;..........264
Электромагнитный датчик..........265
Система запуска..........266
Снятие реле стартера..........267
Снятие и установка стартера..........269
Проверка стартера..........270
Проверка якоря стартера..........271
Система освещения..........271
Реле поворотов..........272
Контрольные выключатели, датчики и указатели..........278
Указатель включенной передачи и выключатель нейтрали..........280
Выключатель стоп-сигнала..........281
Датчик уровня топлива..........281
Приложения..........283
Подшипники мотоциклов V=125 см3/150 см3,оснащенных двигателями 154FMI, 156FMJh 162FMJ..........283
Подшипники мотоциклов V=200 см3/250 см3, оснащенных двигателями 163FML, 167МЬи 172FMM..........283
Блок-схемы поиска и устранения неисправностей..........284

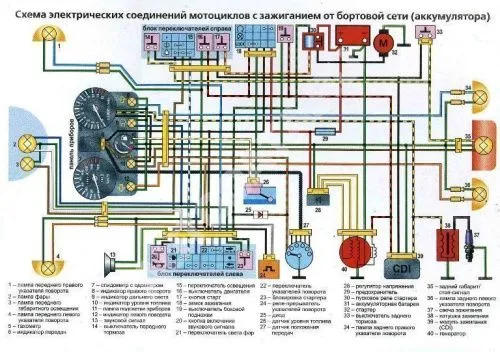

Электросхемы..........2 и 3 стр. обложки
