Справочник Кузовные размеры Тойота и Лексус 1994-2006. Правый и левый руль.
В руководстве рассмотрено более 60 самых популярных и современных автомобилей Toyota и некоторых автомобилей Lexus выпуска с 1994 по 2006 годы.
Эксклюзивностью издания является наличие информации по автомобилям с правым рулем для внутри японского рынка. По каждой модели представлены геометрические размеры моторного отсека, проемов переднего и заднего стекол, проемов дверей, проема багажного отсека.
Приведены двухмерные и трехмерные кузовные размеры нижней части кузова и рам в миллиметрах.
Справочник предназначен для специалистов в области кузовного ремонта, персонала СТО и ремонтных мастерских.
Скачать бесплатно PDF страницы справочника Кузовные размеры Toyota и Lexus
Купить справочник Кузовные размеры Toyota, Lexus. Правый и левый руль Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ
СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫПО ССЫЛКЕ

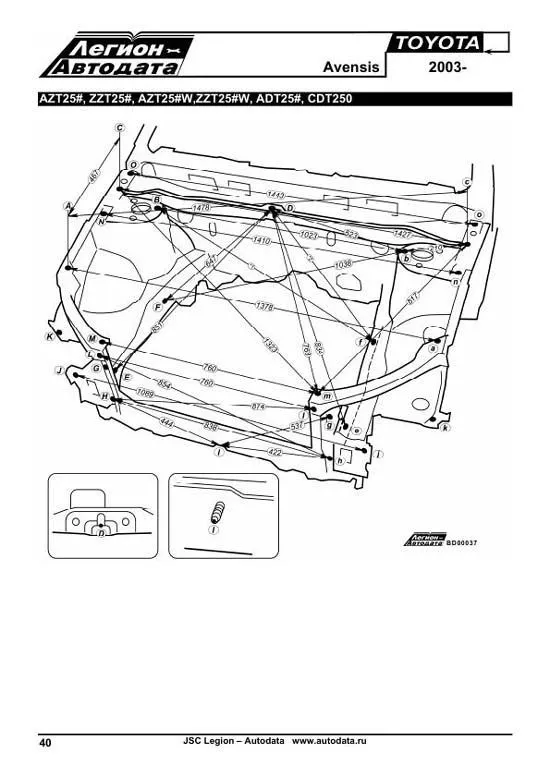

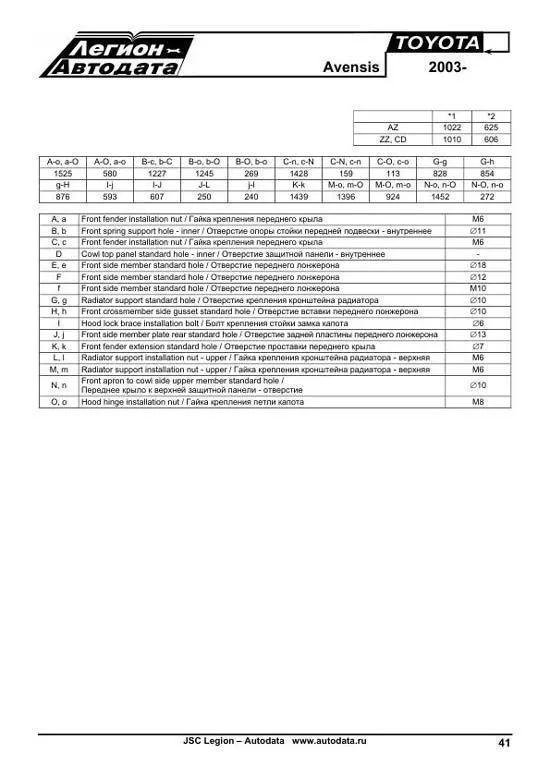

Пример текста из раздела " Avensis ":
A-o, a-O A-O, a-o B-c, b-C B-o, b-O B-O, b-o C-n, c-N C-N, c-n C-O, c-o G-g G-h 1525 580 1227 1245 269 1428 159 113 828 854 g-H I-j I-J J-L j-l K-k M-o, m-O M-O, m-o N-o, n-O N-O, n-o 876 593 607 250 240 1439 1396 924 1452 272 A, a Front fender installation nut / Гайка крепления переднего крыла M6 B, b Front spring support hole inner / Отверстие опоры стойки передней подвески внутреннее 11 C, c Front fender installation nut / Гайка крепления переднего крыла M6 D Cowl top panel standard hole inner / Отверстие защитной панели внутреннее E, e Front side member standard hole / Отверстие переднего лонжерона 18 F Front side member standard hole / Отверстие переднего лонжерона 12 f Front side member standard hole / Отверстие переднего лонжерона M10 G, g Radiator support standard hole / Отверстие крепления кронштейна радиатора 10 H, h Front crossmember side gusset standard hole / Отверстие вставки переднего лонжерона 10 I Hood lock brace installation bolt / Болт крепления стойки замка капота 6 J, j Front side member plate rear standard hole / Отверстие задней пластины переднего лонжерона 13 K, k Front fender extension standard hole / Отверстие проставки переднего крыла 7 L, l Radiator support installation nut upper / Гайка крепления кронштейна радиатора верхняя M6 M, m Radiator support installation nut upper / Гайка крепления кронштейна радиатора верхняя M6 N, n Front apron to cowl side upper member standard hole / Переднее крыло к верхней защитной панели отверстие 10 O, o Hood hinge installation nut / Гайка крепления петли капота M8 A, a Front bumper installation nut / Гайка крепления переднего бампера B, b Radiator support center installation bolt head center / Болт крепления опоры радиатора C, c Headlight installation screw head center / Центр головки установочного винта фары D, d Front fender corner section point / Угловая точка переднего крыла E, e Headlight installation screw head center / Центр головки установочного винта фары F, f Front fender installation bolt head center / Болт крепления переднего крыла G, g Front fender installation bolt head center / Болт крепления переднего крыла H, h Front fender installation bolt head center / Болт крепления переднего крыла
