Toyota 3S-FSE. ТНВД - внешний вид и описание

3S-FSE - внешний вид, описание
14.03.2005

В отличии от топливного насоса высокого давления на Mitsubishi, ТНВД  непосредственного впрыска TOYOTA предельно прост и применительно к нему, наверное, можно даже сказать, что "все гениальное - просто" (к автомобилям марки "Жигули" это не относится...).
   Конструктивно ТНВД выполнен практически из "одного куска" металла:




                                       фото 1

,- и состоит из минимального набора частей:

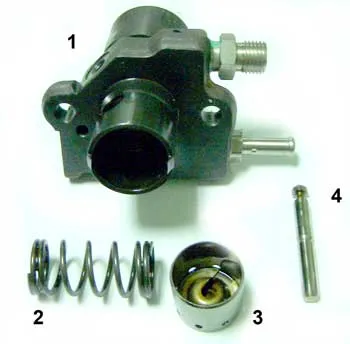

                                          фото 2

1 - непосредственно корпус топливного насоса, в котором конструктивно запресована внешняя часть плунжерной пары( стрелкой на нижнем  фото):


                                                фото 3

2 - пружина
3 - пустотелый рабочий цилиндр, посредством которого распредвал приводит в движение плунжер
4 - плунжер

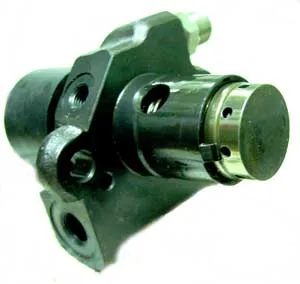

Все в сборе:


                                      фото 4

   Именно в таком порядке и собирается этот узел.

При его сборке надо учесть, что плунжер имеет с другой стороны специальный вырез (фото 5, стрелка):

             3sfse_16.jpg     3sfse_15.jpg

                                 фото 5                                фото 6

,- который вставляется в опорную шайбу для фиксации (фото 6).

На фото 2 не приведен штуцер с запорным клапаном магистрали высокого давления, о нем будет идти разговор в других статьях.


Электромагнитный клапан:

               3sfse_2.jpg             3sfse_14.jpg

                              фото 7                                    фото 8



На фото 7 показан общий вид клапана, а на фото 8 стрелками показано, на что обращать внимание при его снятии и осмотре:

 - позиция 1 - резиновое кольцо. Не должно иметь порывов, трещин, скрученности. В противном случае возможен перепуск давления.
 - позиция 2 - фильтрующий элемент. Не должен быть засорен, при "просмотре на свет" сеточка должна быть чистой, без порывов и отложений темного цвета.

Примечание: топливный насос для нашего разговора был предоставлен московским  Диагностом АРИД





Подробную информацию по ремонту двигателей Toyota D-4
вы найдете в книге "Легион-Автодата":

Toyota бензиновые двигатели
3S-FE · 3S-FSE (D-4) автомобилей 1996-2003


Диагностика. Ремонт. Техническое обслуживание.
