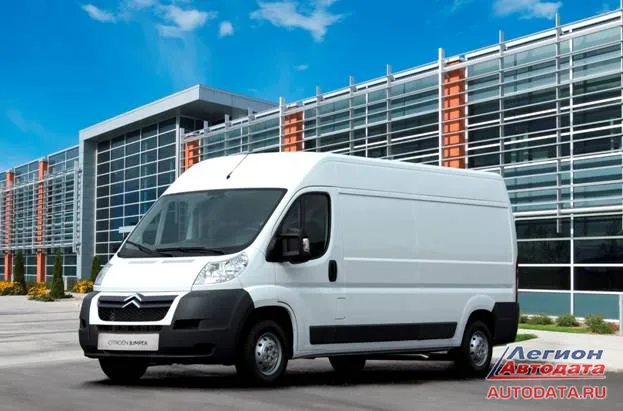

Citroen Jumper (2013). Типичная неисправность

10.05.2015

Из этой статьи читатель получит ответы на такие вопросы:
· Что такое "типичная неисправность" и почему неисправность такой становится
· Что такое "надёжность автомобиля"
· Как надо искать электросхемы на автомобиль в Интернете
· Как отремонтировать автомобиль без электрических схем
· Другие полезные советы


Для меня неисправность становится "типичной" не после того, как попадётся несколько раз подряд, а после проведения ремонта и анализа этого ремонта (что делаю всегда). И сейчас могу сказать: грузовой микроавтобус французского производства Citroen Jumper выпуска 2013 года - это и есть "типичная неисправность". Это одна большая "типичная неисправность". Теперь подробнее.

Этот автомобиль попал к нам на ремонт из другого автосервиса, где его продиагностировали и сказали владельцу, что "авто надо перепрошить на ЕВРО-3 и неисправность уйдёт: не будет ошибок по неисправности второго вентилятора охлаждения двигателя".

Такое утверждение показалось на первый взгляд необычным. Вентилятор? Выдаёт ошибки, загорается CHECK и двигатель падает в аварийный режим работы с ограничением мощности и оборотов? Забавно. Подобного ещё не встречалось. Вот с таким настроением приступал в диагностике этого удивительного французского грузовичка.

Как выглядит неисправность:
- автомобиль находится в аварийном режиме
- мотор не раскручивается больше 2.000 оборотов в минуту
- горит постоянно CHECK (неисправность цепи управления вентилятора охлаждения двигателя)

Запускаем тест проверки исполнительных механизмов:
- вентилятор 1 - работает, включается
- вентилятор 2 - не работает, не включается

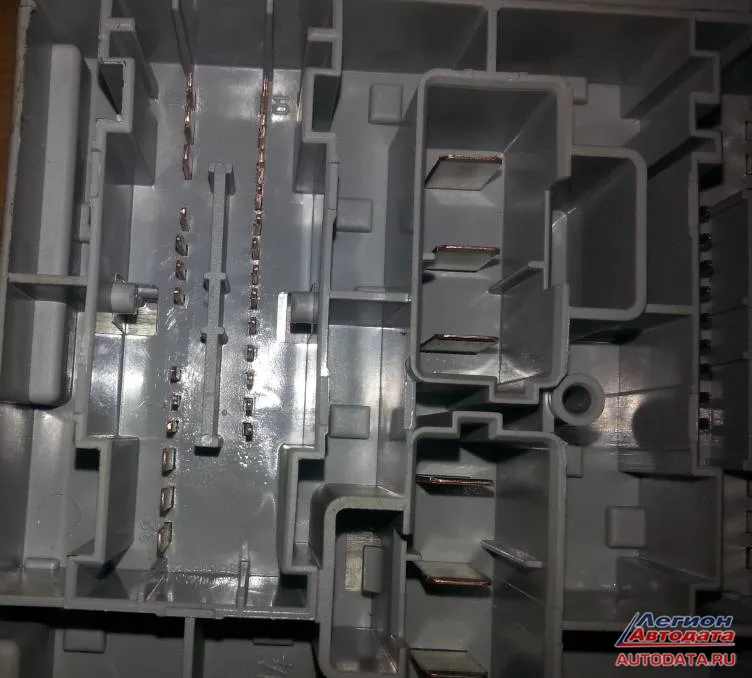

Далее, всё тем же методом исключения проводим проверку и отвечаем на вопрос: ЧТО конкретно не работает и ГДЕ находится неисправность. Для этого надо открыть блок предохранителей и найти там реле, которое отвечает за работу вентиляторов 1 и 2 (тем самым, делим подозреваемый участок на три: вентиляторы, жгут проводов, реле и проверяем каждый в отдельности).

Тут возникает необходимость посмотреть электрические схемы, чтобы точно знать, какое реле за что отвечает, какие провода конкретно идут на первый и второй вентиляторы. Но схем нет: автомобиль выпуска 2013 года и из практики работы могу сказать, что в Интернете схемы на это авто искать бесполезно. Для кого-то этот факт становится приговором всему ремонту: "- Извините, схем нет, езжайте туда, где схемы есть - автомобиль же новый!". Но на мой взгляд такая позиция не совсем правильная: зачем искать схемы на весь автомобиль? Нам же надо посмотреть только кусочек схемы?

Поэтому не стоит терять время и лучше воспользоваться проверенным методом поиска нужных элементов электросхем: становимся одним щупом омметра на 85 контакт реле и вторым щупом пробегаемся по всем пинам. Находим нужный один контакт. Потом переставляемся на 86 контакт реле и таким же способом ищем второй контакт:

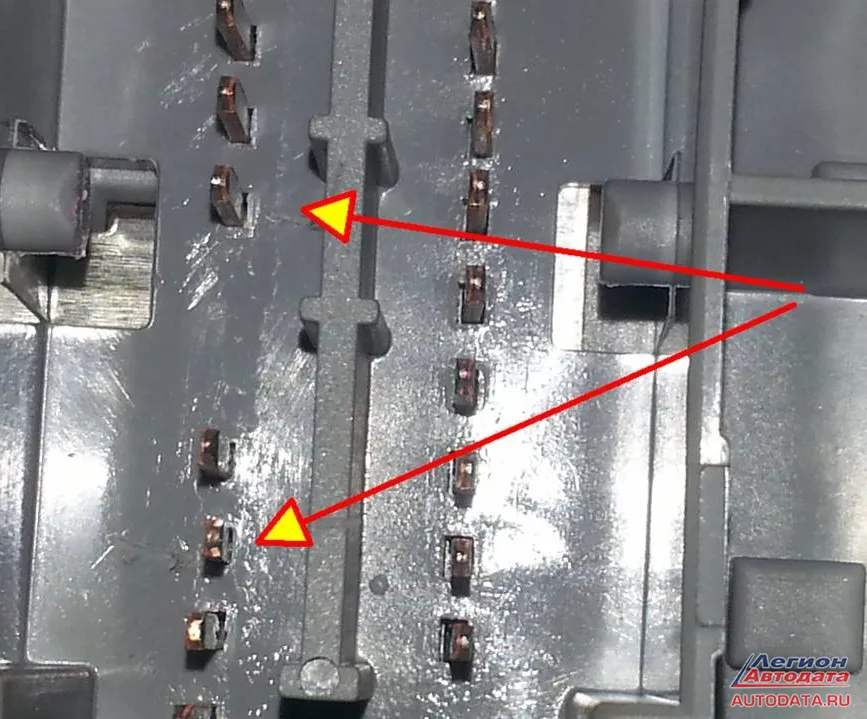

Находим и отмечаем их:



Теперь мы имеем контакты, которые идут с управляющей обмотки реле вентилятора на блок управления двигателем. Тем самым, мы сэкономили много времени вместо бесплодных поисков по интернетам, нашли нужный нам кусок схемы и теперь проверку можно проводить далее.

А задача такая: "Запустить напрямую вентиляторы, проверить исправность цепи и самих вентиляторов". По шагам:
1. Вытаскиваем реле неработающего вентилятора и ставим вместо него перемычку - вентилятор срабатывает. Вывод: "Эта цепь исправна".
2. Ставим контрольку на управляющие контакты, сначала туда, где должен быть "плюс", проверяем, тут "нормально", "плюс" присутствует.
3. Встаем контролькой на "минусовой" управляющий контакт, запускаем тест исполнительных механизмов, сигнала нет, понятно: обрыв цепи от БУ двигателя до управляющего контакта реле.
4. Визуально прослеживается направление прокладки жгута.

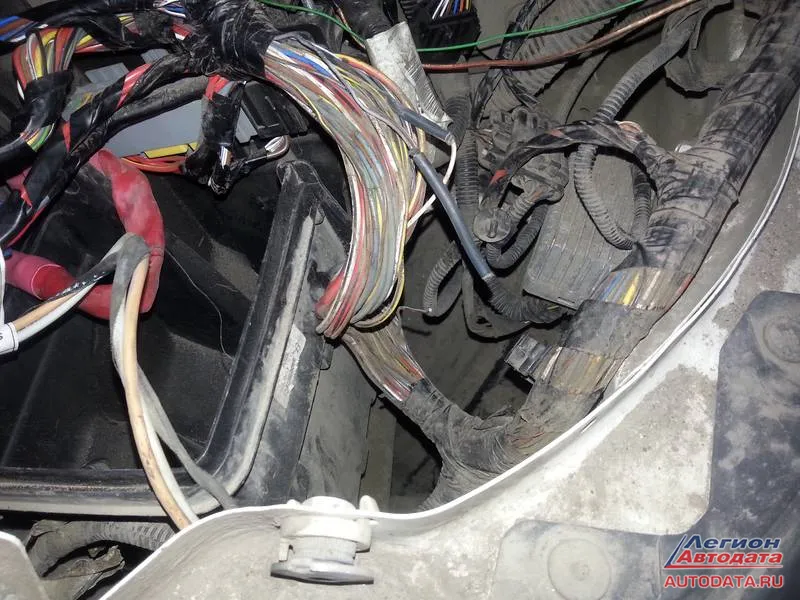

5. Снимается левая фара, просматривается жгут проводов и находится сгнивший провод:

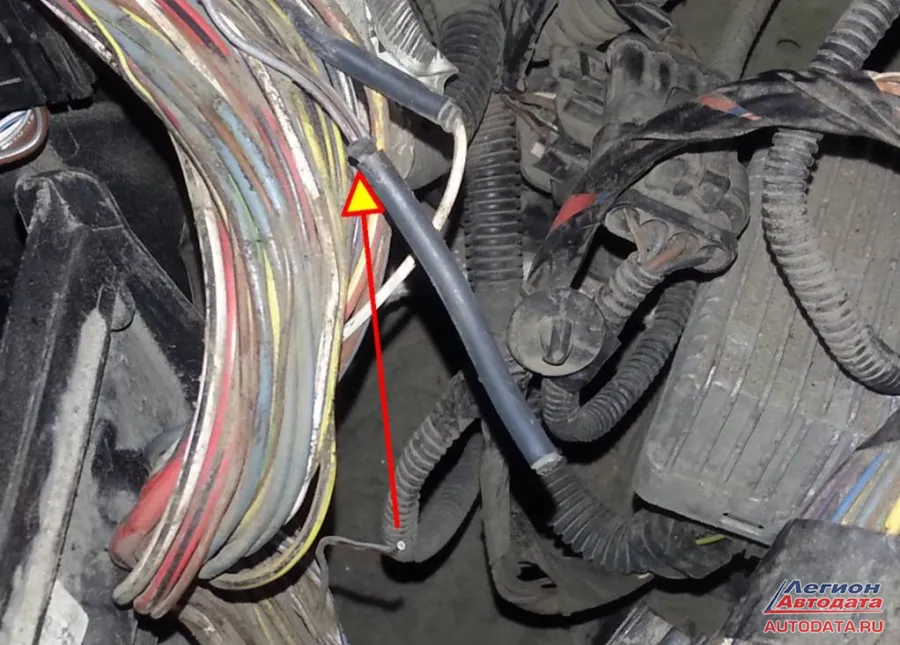

Немного подробнее на фото ниже: стрелка показывает на место соединения отломившегося провода. Провод самостоятельно, без какого-либо внешнего воздействия взял - и отломился.



На фото: этот провод банально "отгнил".


И вообще-то: внешний вид электрических проводов такой, словно они лет пять жили в морской воде. А автомобиль, напоминаю, выпуска 2013 года, начало эксплуатации автомобиля - начало 2014 года. Эксплуатация стандартная, городские и загородные условия, морем или океаном не пахло. Вопрос: из чего же французы делают свои электрические провода и каким способом их соединяют между собой, если за несколько месяцев они приходят в такое ужасное состояние?

Что делаем далее:
· помощник восстанавливает повреждённые провода
· проверяем ошибки, удаляем их
· запускаем тест первого и второго вентиляторов - всё нормально, работает
· Неисправность устранена.

Остаётся вопрос: для каких целей конструкторы этой линейки автомобилей применили такой алгоритм и для чего ограничивать мощность двигателя при неисправности одного из двух вентиляторов, причем, в такой жёсткой форме, разве один вентилятор не справится с охлаждением?

Провели окончательный тест: искусственно создаём эту же неисправность - снимаем реле управлением вентилятора и получаем всё тот же аварийный режим.

Хотели уже вызвонить владельца авто: "Неисправность устранена, можете забирать машину", но вспомнилось, что клиент жаловался на проблему с системой ABS. Он только жаловался, а ремонтировать не хотел: "Пока нет денег". Но мы решили проверить наше предположение о качестве электропроводки на этом французском автомобиле выпуска 2013 года.

Сканер показал ошибки датчика числа оборотов заднего правого колеса. Отсоединяем датчики от электропроводки, прозваниваем сами датчики - исправны. Измеряем питание на датчиках. На левом есть, на правом нет. Подсоединяемся непосредственно на контакты блока управлением системой ABS. Видим, что там питание есть, вывод: "Сигнал теряется где-то в проводах". И скорее всего, исходя из опыта устранения первой неисправности, проблема опять в электропроводке.

Так что буду спорить с высказыванием: "Французские развозные фургоны немногим дороже дизельных "ГАЗелей", а по надежности не сильно уступают немецким одноклассникам"…
И не буду спорить с высказыванием: "Малотоннажник Citroen Jumper … не слишком популярен в России".
Самое удивительное, что эти два разнополярные высказывания находятся в одной и той же статье.

Ну, с кем не бывает.


Ниточкин Алексей Викторович
автотехцентр "Good Hands"
г.Электросталь (Московская обл.), пр-т Мира, д.27а
+7 (916) 279-31-14
http://el-chip.ru
