Диагностика и ремонт: Осциллограф своими руками

10.05.2006

Осциллограф, при помощи которого проводились измерения, Автор статьи придумал самостоятельно.

SUZUKI ESCUDO 1996 г.в. Двигатель H20A.  Собственно, это и есть моя машина.

Неисправность: Перестала заводиться при температуре на улице менее -10 градусов. Стартер крутит, а  движок иногда (совсем лениво), «почихивает» и все.
Диагностика: Перемерили осциллографом все что можно – вроде все «ок».

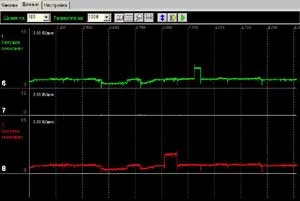

 Подключили 2 канала осциллографа к входам двух катушек зажигания и получили вот такую чудную картину. Почему именно два – так просто получилось, удобно было. На улице при –15 вообще трудно что-либо к машине подцепить.


                    фото 1


Видно, что на катушки вместо импульсов подается нечто странное. Дальнейший анализ привел к следующему выводу: виновата микросхема в ECU.


               фото 2

Сначала долго пытался найти что это такое, чем заменить. Безрезультатно. Опять таки при помощи осциллографа определил, где какой вывод у микросхемы, где входы, где выходы. Оказалось, что-то вроде 6 (или более) логических  элементов НЕ. После ее замены на небольшую самодельную платку, все стало нормально. К сожалению, фото платки нет.

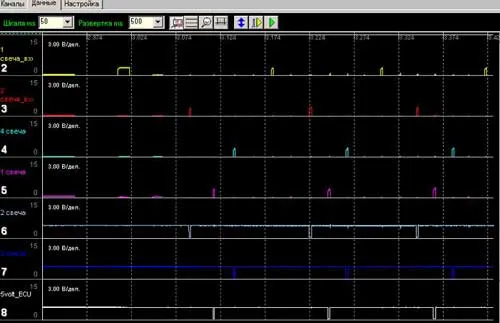

Ниже скриншот сигналов: запуск двигателя после ремонта.
2-5 каналы - выходы платки (микросхемы),
6-8 входы.
Как видно из графиков - дефект исчез..


                  фото 3

 Характеристики:
 - каналов 8
 - частота дискретизации 100-250 КгЦ
 - диапазоны измерений 0..3 вольта, 0..15 вольт, 0..150 (внешний делитель)
Кстати, по поводу максимального  времени записи я немного соврал, ограничение есть - максимальный размер файла на
диске для фат32 = 1 гиг. Отсюда следует что 1000000000/(200000*60) = 83 мин где 200000 кол-во байт на
секунду записи для частоты оцифровки 200 кГц
60 - количество секунд в минуте
Если система на диске НТФС - то естественно будет больше (не помню навскидку ее параметры), но можне
переделать прогу чтобы она писала не в один файл, а била его а куски и тд, тогда ограничение - размер
диска .

 С уважением ,-
     Алексей
Город МАГАДАН

Примечание: Ну что тут сказать?
                        Вот сломалась у простого человека машина. И решил он ее починить сам.
                        Тем более, если на плечах есть Голова.
"...и придумал он программу, и воплотил свои мысли в "железо",- вот так и отремонтировал свой автомобиль.

Если вы имеете желание, то можете скачать программу целиком (весит 1 Мб) и самостоятельно убедиться в ее возможностях - СКАЧАТЬ

Написать Автору: Alex Z <dinnozaver@mail.ru>

Сайт автора: www.usbosc.narod.ru
Обсуждение: http://autoforum69.ru/index.php?showtopic=2611
