Фото и описание ТНВД Nissan

05.06.2006

Владимир БЕКРЕНЕВ, Диагност из города Хабаровска, прислал  свое описание и фото топливного насоса

Топливный насос высокого давления  автомобиля  Nissan

Конструктивно ниссановские ТНВД  схожи по строению с семиплунжерным насосом ММС. Насос состоит из двух камер. В одной расположена металлическая гофра с приводом и барабаном плунжеров. В другой клапана удерживающие высокое давление, датчик регистрирующий давление и клапан регулирующий давление.

Топливо давлением 3,5-4,0 кг поступает в своеобразный аккумулятор давления (та самая металлическая гофра). Сердцевина гофры надавливает на пять расположенных по кругу плунжеров, которые и формируют рабочее давление насоса (60-110кг).

Движение гофры осуществляет привод со смещенной плоскостью, который, вращаясь, надавливает по кругу на каждый из плунжеров. В каждом плунжере имеется шариковый напорный клапан.

На обратной стороне плунжерного барабана расположены шариковые клапана (они – то в основном и удерживают высокое давление в камере). Регулирование давления в системе осуществляет электраклапан и поддерживает его на уровне х\х 67-72кг, обороты 90 кг и выше. Ширину импульса задаёт блок управления.

Как видите, ничего хитрого в конструкции насоса нет. Для разделения топлива и масла применены обычные резиновые кольца. Подшипники  штока смазываются своим маслом, которое заливается через контрольное отверстие. На торце насоса установлен двусторонний сальник, который препятствует попаданию моторного масла в насос.

Давление насоса можно наблюдать либо по сканеру, либо обычным тестером, контролируя напряжение на датчике давления.

При ремонте следует учитывать размеры плунжеров и «квадратность» шариковых клапанов. Диаметр плунжера 10,98мм. Фильтрующие сетки должны быть чистыми.

Габаритные размеры ниссановских ТНВД несколько больше своих аналогов, что по моему мнению увеличивает их моторесурс. Простота в реализации давленя и обедненного впрыска  заслуживает особого внимания. Но про это в следующем рассказе.
Всем удачных ремонтов.

Владимир

г. Хабаровск.

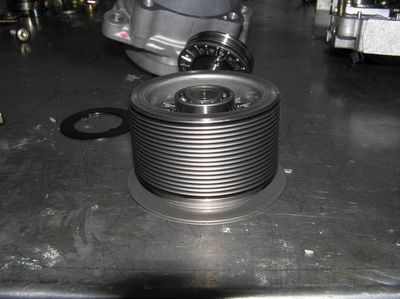

 Металлическая гофра:

металлическая гофра

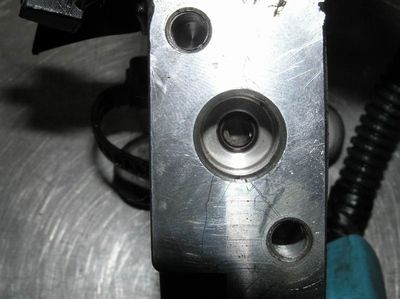

Фильтр-сетка на подаче:

фильтр-сетка на подаче

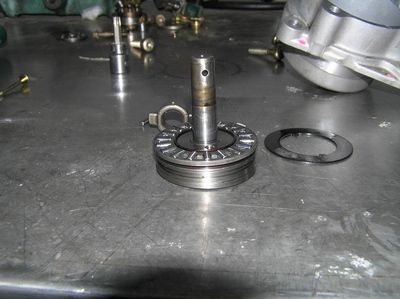

Вал толкатель:

вал толкатель

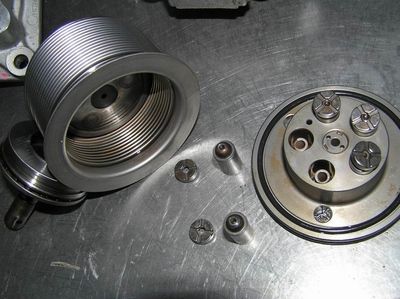

Гофра с плунжерами:

гофра с плунжерами

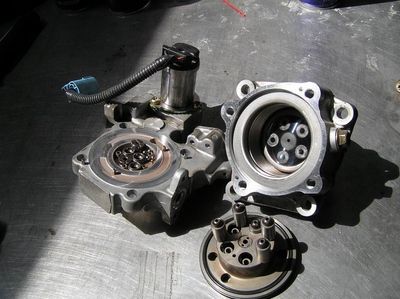

Две составляюшие насоса с барабаном плунжеров

две составляюшие насоса с барабаном плунжеров

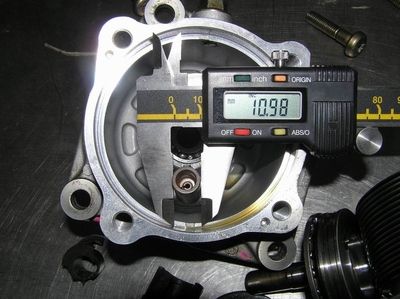

Диаметр плунжера:

диаметр плунжера

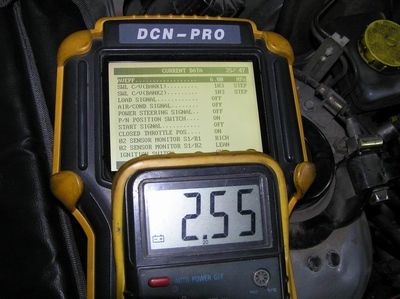

Измерение давления:

измерение давления

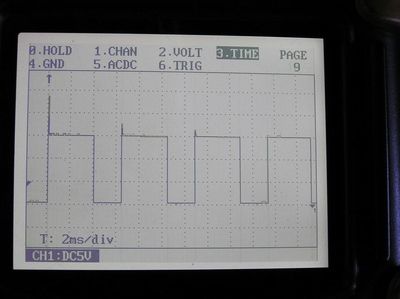

Импульс на клапане:

импульс на клапане

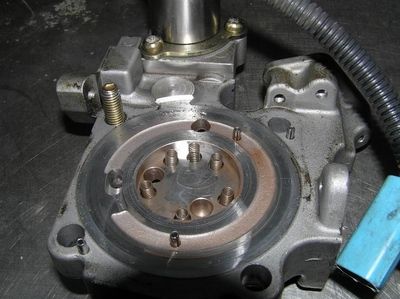

Камера высокого давления:

камера высокого давления

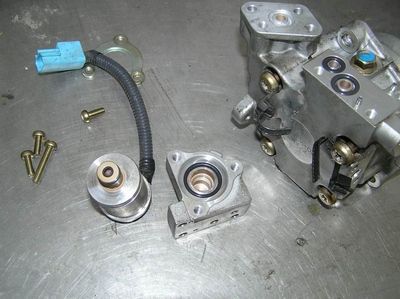

Клапан регулирующий давление:

клапан регулирующий давление

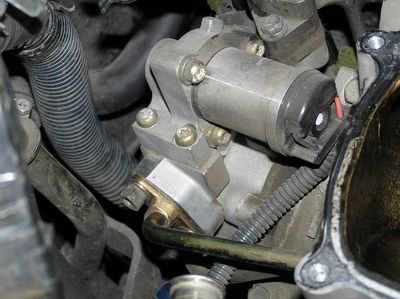

Насос на двигателе:

насос на двигателе

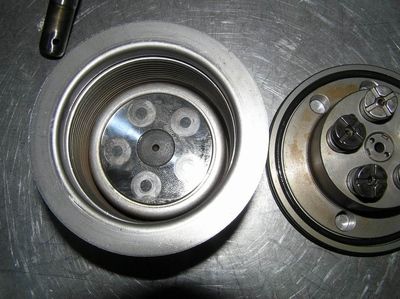

Обратная сторона гофры:

обратная сторона гофры

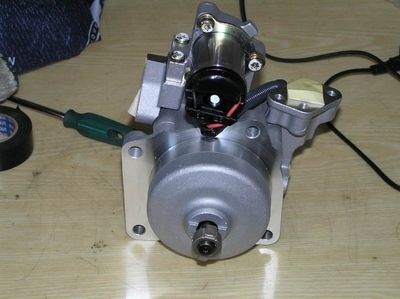

Общий вид насоса:

общий вид насоса

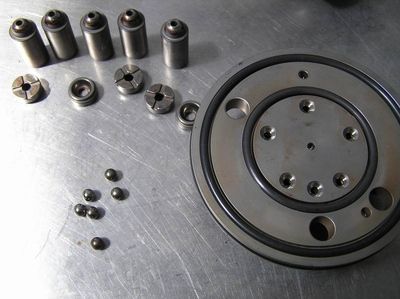

Плунжера и шариковые клапана:

плунжера и шариковые клапана

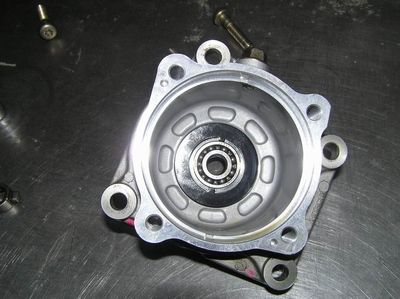

Подшипник вала и полость для масла:

подшипник вала и полость для масла

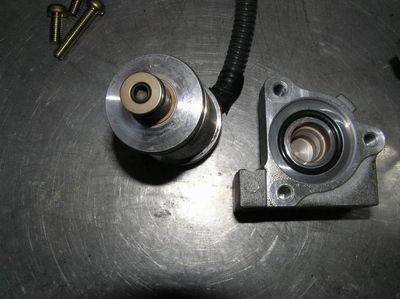

Фильтр сетка на клапане:

фильтр сетка на клапане

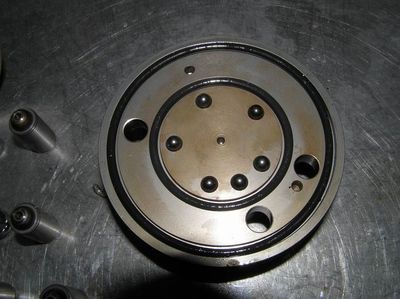

Шариковые клапана:

шариковые клапана
