Гаражная мастерская vs Официальный автосервис

10.05.2019

Toyota Alphard 2014 3.5 л 277 л.с. V-образный 6-цилиндровый двигатель. Несмотря на то, что на момент диагностики автомобилю было всего 3 года, пробег уже составлял более 200 тысяч километров.

Обратился клиент за помощью со следующими жалобами: появляются пропуски зажигания по 6-му цилиндру после поездок по городу. При длительных пробегах по трассе проблем никаких не возникает, только заедет в город, загорается лампа check engine. Водитель сказал, что автомобиль был в официальном сервисе в другом городе, где ему меняли свечи после проведенной диагностики, но это не помогло. Был в местном сервисе, который занимается диагностикой и автоэлектроникой: результат тот же.

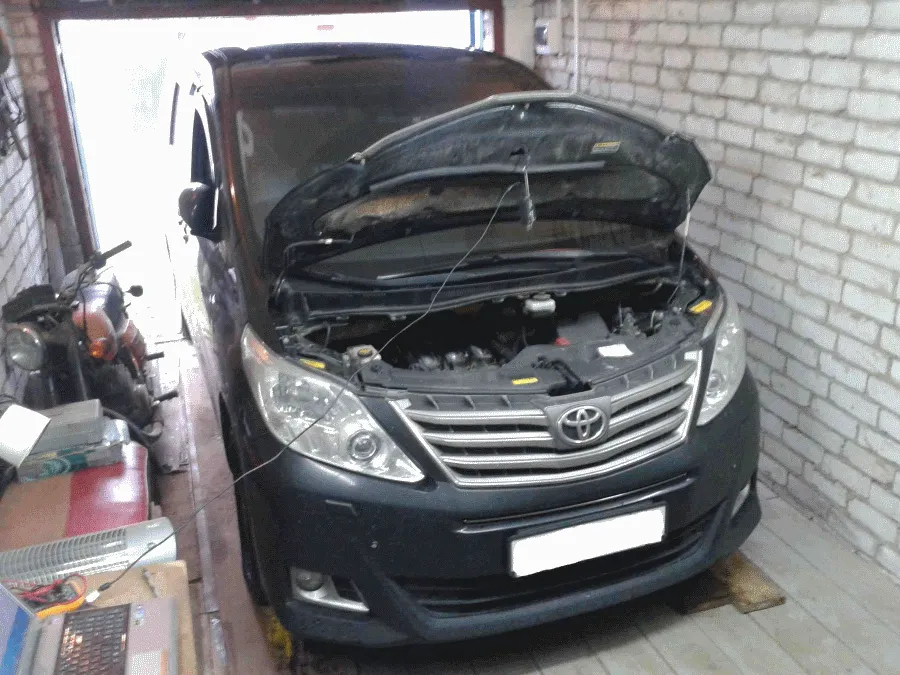

Автомобиль достаточно большой для моей скромной мастерской: чтобы пол выдержал пришлось укладывать дополнительные доски.



Поскольку тогда только начал заниматься диагностикой, то чтобы не забыть всевозможные варианты неисправностей при пропуске воспламенения, выписал их себе по пунктам в блокноте и по ним последовательно вёл работу:

а) сканерная диагностика;

б) проверка искрообразования по неисправному цилиндру, сравнение с искрой исправного;

в) проверка импульса на форсунке, сравнение с исправным;

г) проверка герметичности впускного тракта, уплотнительных колец возле форсунки;

д) проверка механики двигателя (разрежение в коллекторе, датчик давления(ДД) в цилиндре);

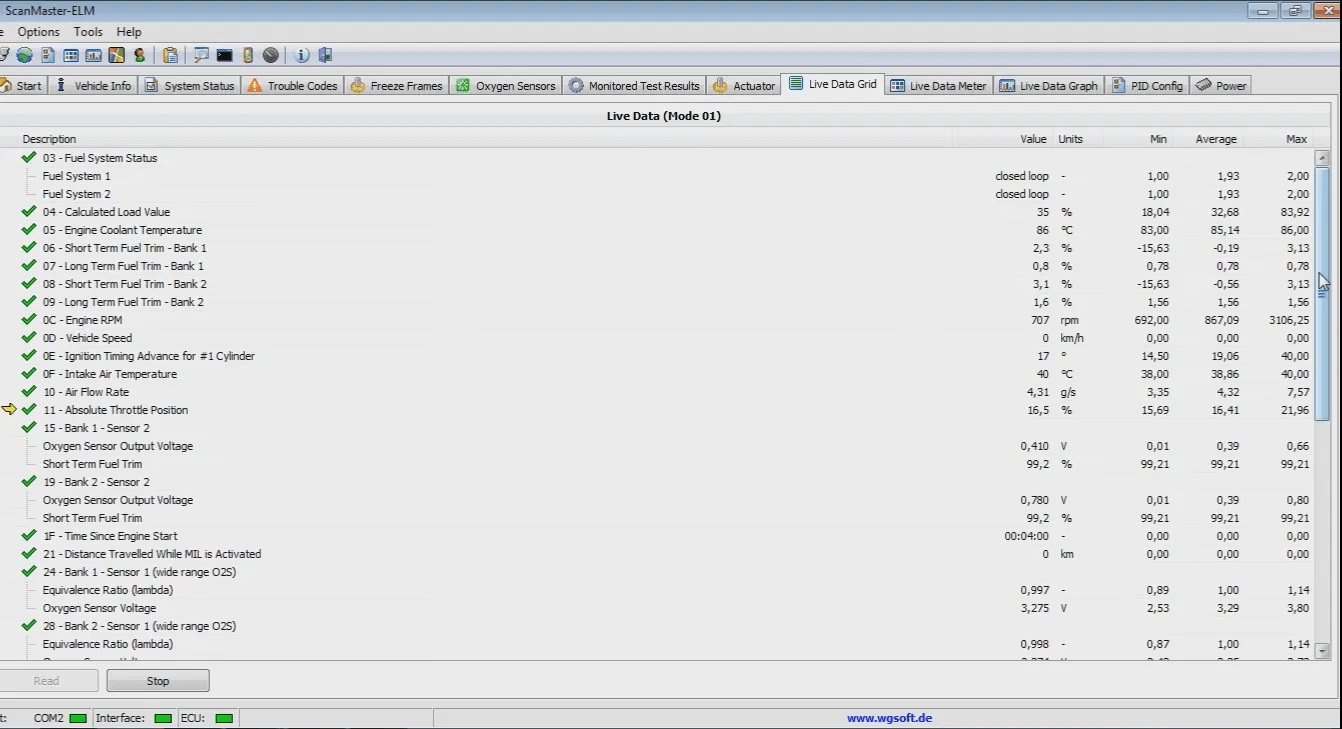

Подключил адаптер ELm327 USB (другие сканеры не подключились), и вот что отобразилось в программе:


Действительно была сохраненная ошибка по пропускам воспламенения в 6-ом цилиндре. Из незначительных отклонений в параметрах: краткосрочная топливная коррекция завышена на 3 процента, УОЗ для первого цилиндра составил около 17-ти градусов.

Следует проверить качество искрообразования. На автомобиле Тойота Альфард установлена система зажигания Coil-and-Plug (индивидуальные катушки зажигания).

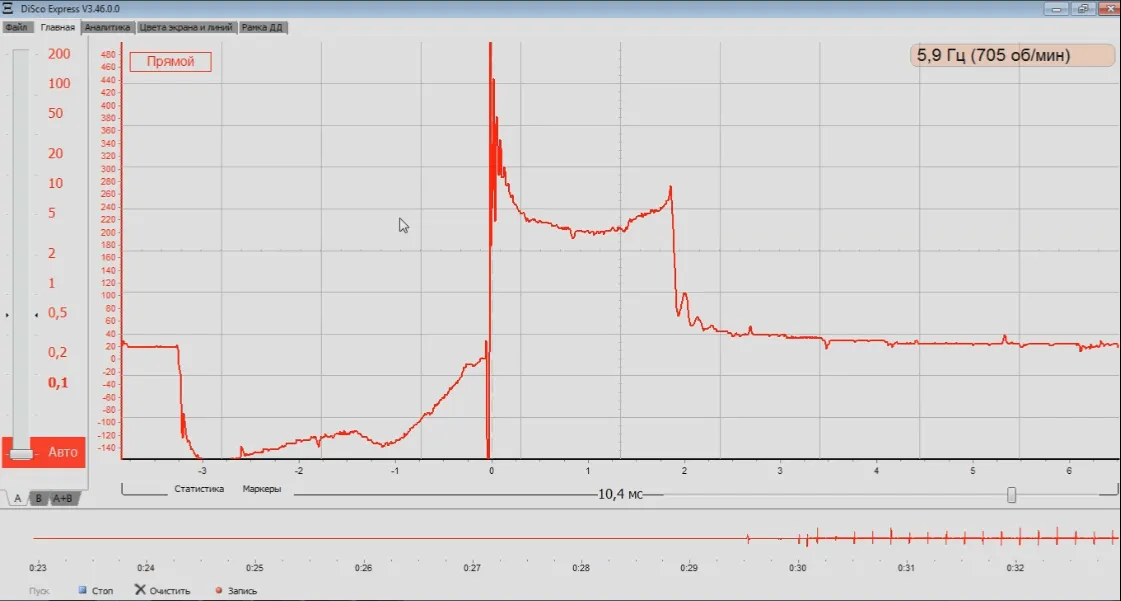

Проверка проводится методом касания емкостной линейки до корпуса катушек зажигания.


Что характерно, на момент проверки никаких странностей в поведении автомобиля не обнаружилось: время накопления, напряжение пробоя, время горения искры, наличие затухающих колебаний в конце сигнала - все параметры в норме, а следовательно система зажигания исправно работает.

На данном двигателе на катушках имеется система обратной связи (IGF). При сбое в системе зажигания этот импульс перестаёт формироваться, и блок управления отключает топливоподачу на форсунку неисправного цилиндра, включая лампочку Check Engine. Подробнее про систему IGF можно почитать тут: https://autodata.ru/article/all/sistema_zazhiganiya_signal_igf

Имеет смысл проверить и это. Информация о том, как именно должны выглядеть импульсы системы ЭСУД данного двигателя (длина, амплитуда, входные напряжения и т.п.) можно найти в очень подробном руководстве (Искать как "2GR-FE MECHANICAL").

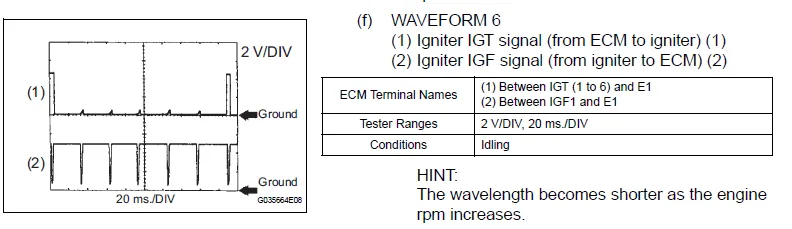

Вот, что там написано относительно IGF:

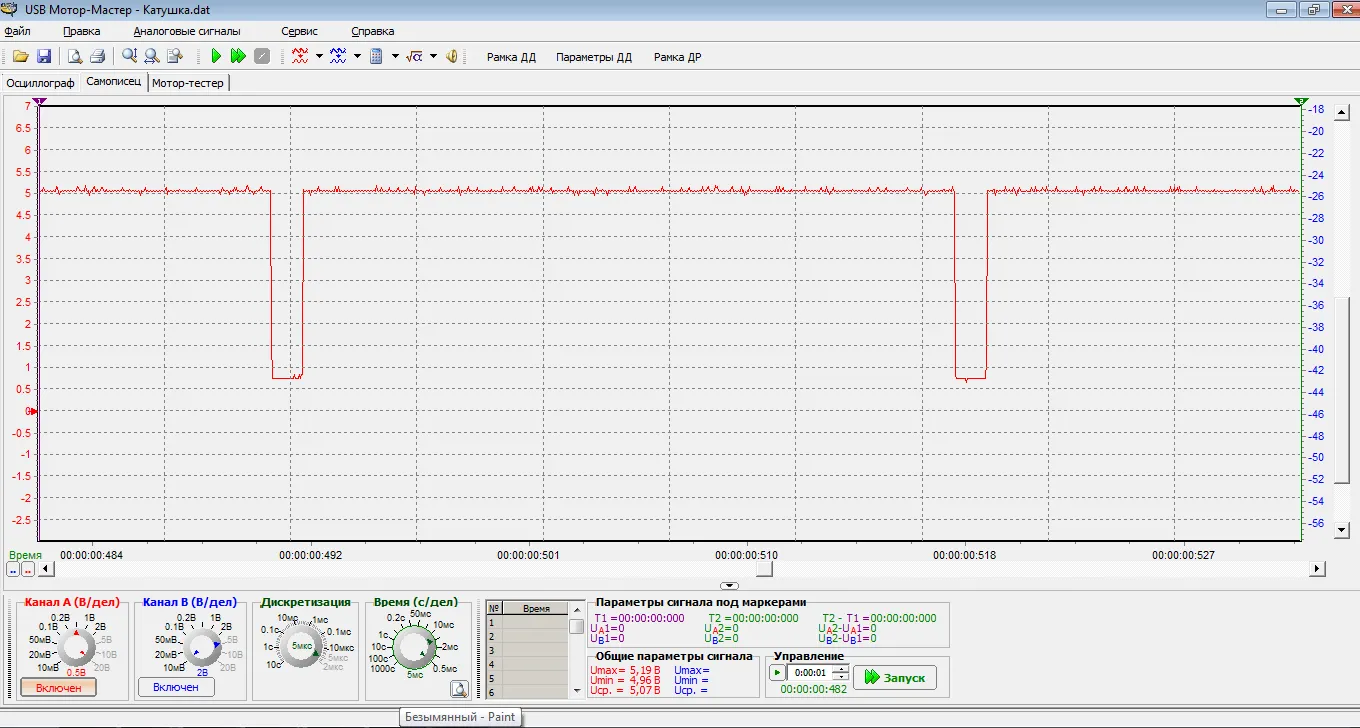

Вот, что мне выдал осциллограф:



Как мы видим, сигнал четко формируется в данный момент, претензий к качеству работы системы зажигания у катушки не имеется.

Проверка импульса на форсунке не выявила каких-либо отклонений: сигнал правильной формы, клапан форсунки открывался и закрывался без заклиниваний и зависаний.

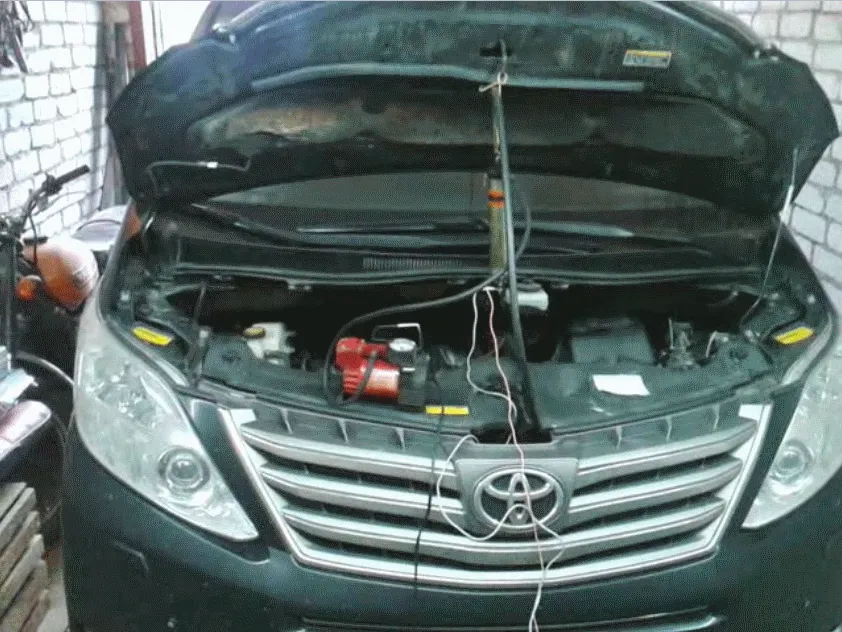

Для опрессовки впуска пользуюсь самодельным дымогенератором, собранному по инструкциям из интернета.



Опрессовка не выявила никаких утечек неучтенного воздуха ни в зоне уплотнительных колечек форсунок ни в других местах.

Механику двигателя проверял двумя методами: по разрежению во впуске и по давлению в цилиндре.

Подготовка к первому замеру: к первому каналу осциллографа подключаем датчик разрежения; чувствительный эл-т датчика к впускному коллектору через переходник подходящего сечения; для получения синхроимпульса на катушку через специальную присоску крепим емкостной датчик и подключаем через адаптер ко второму каналу осциллографа. Замер проводится на холостом ходу.

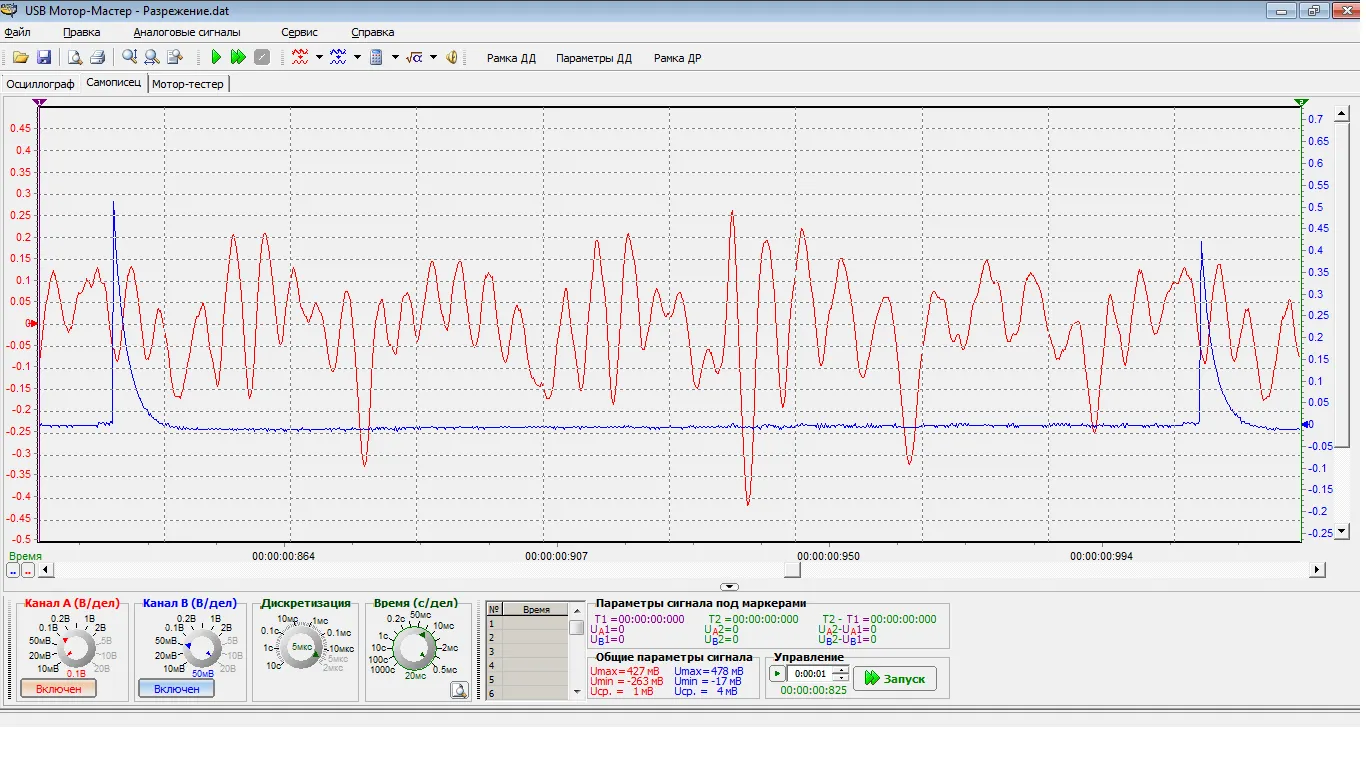

Были получены следующие данные:


В данном случае получить какую-либо информацию о механике двигателя невозможно. Предположительно такой рисунок был получен из-за неудачно выбранного места подключения датчика разрежения. Но даже здесь видны шесть циклично повторяющихся сигналов, соответствующие наличию какого-то разрежения.

Следующий метод заключается в снятии осциллограммы давления в цилиндре при работе на холостом ходу.

Подготовка к замеру:

а)температуры двигателя должна быть не выше 80 градусов (для сохранения исправности датчика давления);

б)выворачиваем свечу зажигания, вворачиваем датчик давления в 6-ой цилиндр через удлинитель, подключаем питание датчика, подключаем датчик к 1-му каналу осциллографа;

в)катушку в данном случае можно отключить и отложить в сторону. В DIS-системах используется разрядник;

г)снимаем разъем с форсунки 6-го цилиндра, чтобы впрыскиваемое топливо не смывало масляную пленку и топливо не попало на датчик.

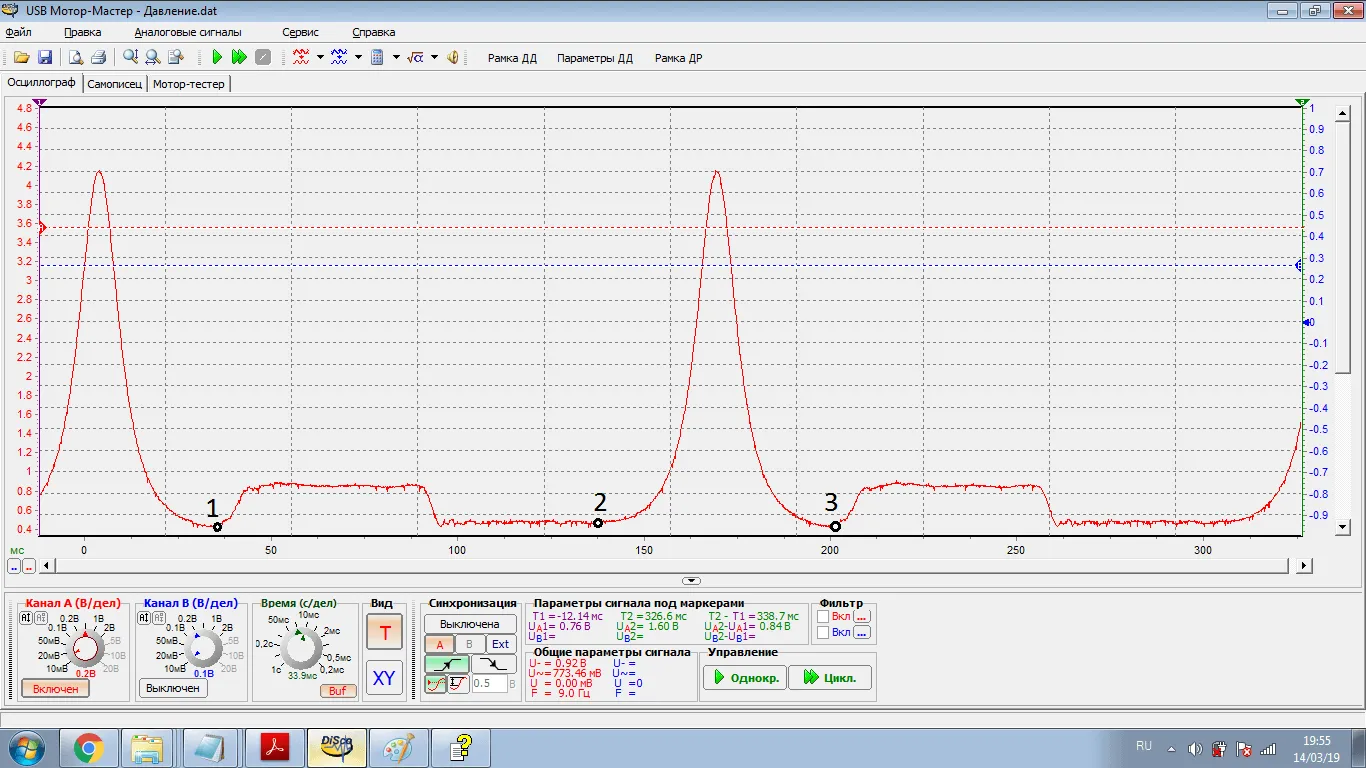

Получаем следующие данные:


По осциллограмме видно, что точки 1, 2, 3 находятся на одном уровне, а значит утечек воздуха при его сжатии из цилиндра не имеется, механически он исправен.

После выполнения всех проверок впал слегка в ступор: вроде бы все исправно, претензий нет. Ошибку я сбросил ранее, теперь она не появлялась. Завёл автомобиль.

Спустя некоторое время слышу едва-едва различимые хлопки в глушителе, видимо, очень хорошо сделана система выпуска. И самое главное, что в эти моменты двигатель едва заметно дергается. Искра?! Но только что две независимые проверки показали, что всё нормально, свечи меняли в сервисах, везде смотрели их. Подключил осциллограф, проверяю искрообразование... В момент когда раздаются хлопки в глушителе происходят срывы осциллограммы горения. Снимаю катушку, выкручиваю свечу: две продольные трещины по внутреннему изолятору... Занавес.

Привезли мне свечку, поставил, завёл автомобиль, троение пропало.

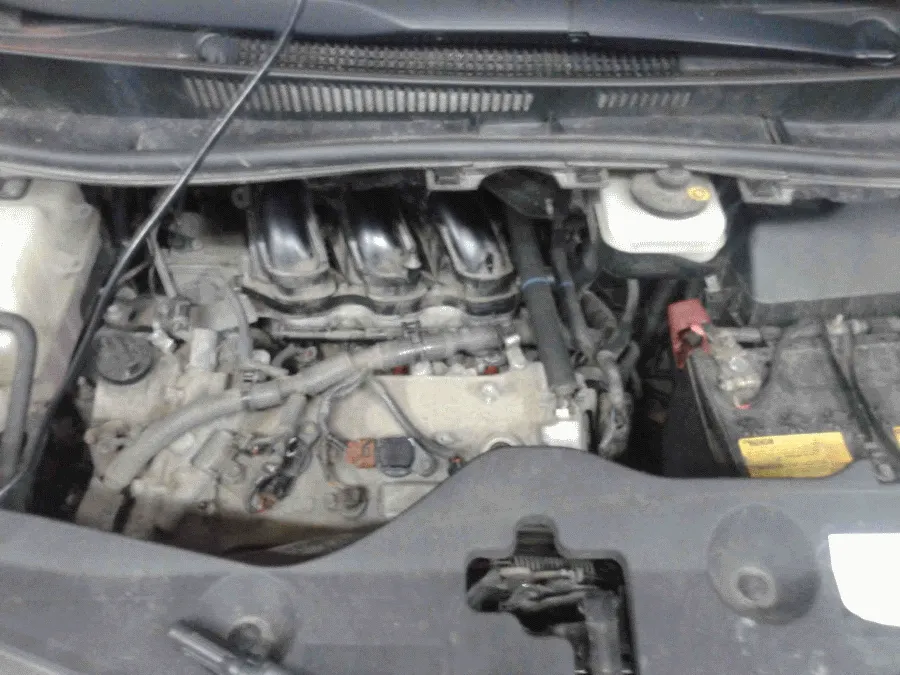

Оценку действий других сервисов оставлю за кадром. Водитель сказал, что у официалов около 4-ех часов какие-то работы выполняли. Этот двигатель в условиях конкретно этого автомобиля на самом деле сложен в обслуживании, особенно в "дальней" головке. Отчасти, повезло, что проблемный цилиндр был в "ближней".



Курахтанов Игорь
