Honda АКПП (MRPA) - электронная система управления

17.08.2009

Honda АКПП (MRPA) - электронная система управления

Продолжим рассказ об АКПП MRPA. В первой части статьи было рассказано о механическом устройстве этой коробки. В данной части статьи речь пойдет об электронном управлении коробкой передач.

Основы функционирования

Электронная система управления АКПП включает в себя: электронный блок управления, датчики и электромагнитные клапаны. Переключения передач и блокировка гидротрансформатора осуществляются по команде блока управления. Блок управления получает сигналы (информацию о состоянии элементов) от датчиков, выключателей и других контрольных устройств. Блок обрабатывает полученную информацию и, в соответствии с программой, подает управляющие сигналы на исполнительные устройства системы управления двигателем и АКПП. Исполнительные устройства АКПП - это электромагнитные клапаны переключения передач, управления давлением и блокировки гидротрансформатора.

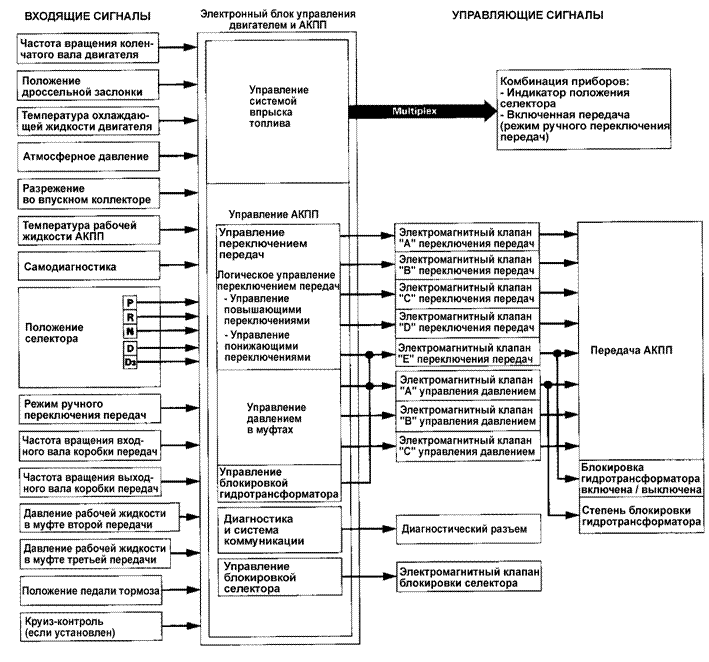

Сигналы электронной системы управления АКПП
Сигналы электронной системы управления АКПП.

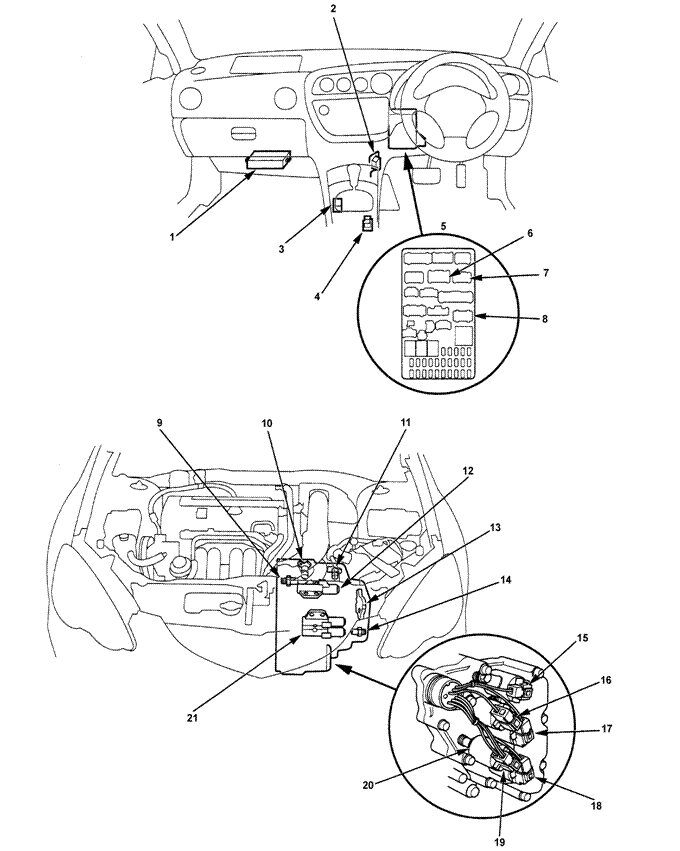

Расположение элементов системы управления автоматической коробкой передач
Расположение элементов системы управления автоматической коробкой передач. 1 - блок управления двигателем и АКПП, 2 - диагностический разъем, 3 - электромагнитный клапан блокировки селектора, 4 - датчик режима ручного переключения передач, 5 - блок предохра-
нителей в салоне, 6 - предохранитель №9, 7 - предохранитель №10, 8 - предохранитель №5,
9 - датчик давления рабочей жидкости в контуре муфты 2, 10 - датчик частоты вращения выходного вала коробки передач, 11 - датчик частоты вращения входного вала коробки передач, 12 - э/м клапан "А" управления давлением, 13 - выключатель запрещения запуска, 14 - датчик давления рабочей жидкости в контуре муфты 3, 15 - э/м клапан "С" переключения передач,
16 - э/м клапан "Е" переключения передач, 17 - э/м клапан "В" переключения передач, 18 - э/м клапан "А" переключения передач, 19 - датчик температуры рабочей жидкости АКПП, 20 - э/м клапан "D" переключения передач, 21 - э/м клапаны "В" и "С" управления давлением.

Управление переключением передач

Электронный блок управления постоянно отслеживает состояние элементов АКПП и определяет, какая передача должна быть включена, после чего посылает управляющие сигналы на электромагнитные клапаны "А", "В", "С", "D" или "Е" переключения передач.

Система логического управления переключением передач предназначена для управления переключениями передач при положениях селектора "D" или "D3". Электронный блок управления сравнивает реальные условия движения (основываясь на сигналах датчиков) с состояниями, записанными в памяти блока, и в зависимости от ситуации посылает управляющие сигналы для осуществления, повышающего или понижающего переключения.

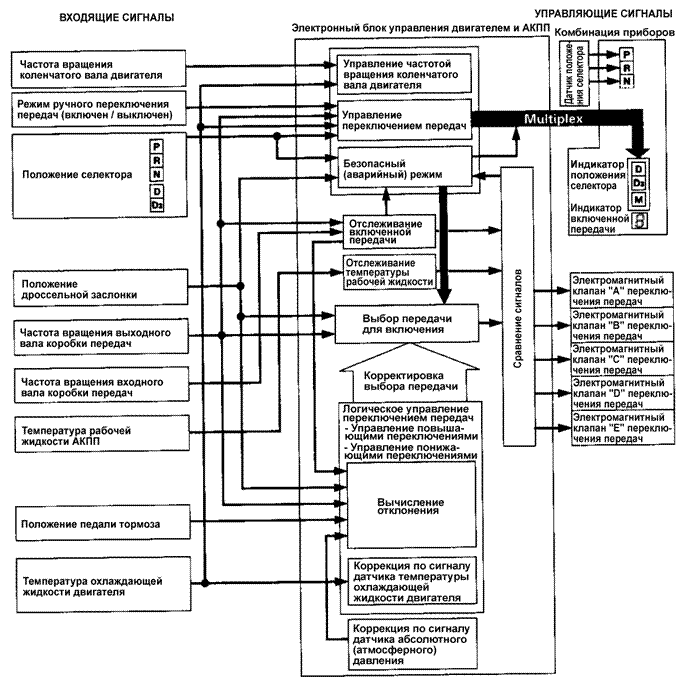

Сигналы электронной системы управления АКПП
Сигналы электронной системы управления АКПП (переключение передач).

При переключении передач, электронный блок управления включает (ВКЛ) или выключает (ВЫКЛ) определенные электромагнитные клапаны (А, В, С, D или Е). Комбинация включенных и выключенных клапанов показана в таблице "Работа электромагнитных клапанов при переключении передач".

Таблица. Работа электромагнитных клапанов при переключении передач.

Положение селектора Включенная передача Состояние электромагнитных клапанов
А В С D Е
D, D3, M Переключение из положения "N" ВЫКЛ ВКЛ ВКЛ ВЫКЛ ВЫКЛ
Включена первая передача ВКЛ ВКЛ ВКЛ ВЫКЛ ВЫКЛ
Переключение между первой и второй передачей ВЫКЛ ВКЛ ВКЛ ВЫКЛ ВЫКЛ
Включена вторая передача ВЫКЛ ВКЛ ВЫКЛ ВКЛ ВЫКЛ
Переключение между второй и третьей передачей ВЫКЛ ВКЛ ВКЛ ВКЛ ВЫКЛ
Включена третья передача ВЫКЛ ВЫКЛ ВКЛ ВЫКЛ ВЫКЛ
D, M Переключение между третьей и четвертой передачей ВЫКЛ ВЫКЛ ВЫКЛ ВЫКЛ ВЫКЛ
Включена четвертая передача ВКЛ ВЫКЛ ВЫКЛ ВЫКЛ ВЫКЛ
Переключение между четвертой и пятой передачей ВКЛ ВЫКЛ ВЫКЛ ВКЛ ВЫКЛ
Включена пятая передача ВКЛ ВЫКЛ ВКЛ ВКЛ ВЫКЛ
R Переключение из положения "Р" или "N" ВЫКЛ ВКЛ ВЫКЛ ВЫКЛ ВКЛ
Включена передача заднего хода ВКЛ ВКЛ ВЫКЛ ВЫКЛ ВКЛ
Управление запрещением включения передачи заднего хода ВКЛ ВКЛ ВЫКЛ ВЫКЛ ВЫКЛ
P Включен режим стоянки ВЫКЛ ВКЛ ВЫКЛ ВЫКЛ ВКЛ
N Включена нейтральная передача ВЫКЛ ВКЛ ВКЛ ВЫКЛ ВЫКЛ

Логическое управление переключением передач

Управление повышающими переключениями

Во время движения автомобиля в гору по извилистой дороге при положении "D" селектора, электронный блок управления увеличивает диапазон допустимых скоростей для включенной передачи. Это необходимо для предотвращения частого переключения передач (между второй и третьей или между третьей и четвертой, а также между четвертой и пятой). Таким образом, автомобиль может двигаться плавно. Программа переключения передач, записанная в блоке управления, автоматически включает наиболее подходящую передачу и задает соответствующую величину отклонения скорости.

Управление понижающими переключениями

Во время движения автомобиля под уклон при положении "D" селектора, электронный блок управления увеличивает значение скорости для повышающего переключения для увеличения диапазона допустимых скоростей для включенной передачи. Такое управление, в сочетании с торможением двигателем, дает наиболее плавное движение. Существует три режима переключения передач на спуске и соответствующих им диапазона скоростей. При движении на спуске на четвертой передаче и нажатии на педаль тормоза произойдет переключение передачи на самую низкую допустимую передачу. При ускорении произойдет переключение на высшую передачу.

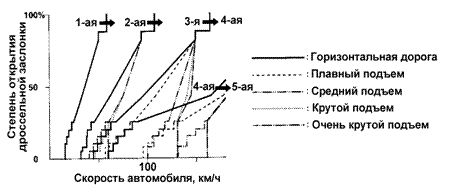

Управление повышающими переключениями
Управление повышающими переключениями.

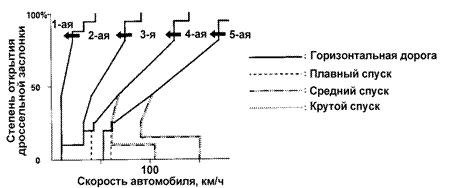

Управление понижающими переключениями
Управление понижающими переключениями.

Управление давлением

Электронный блок управления осуществляет управление электромагнитными клапанами А, В и С. При переключении передач давление регулируется электромагнитными клапанами (А, В и С) для обеспечения плавного включения (выключения) муфт.

Электронный блок управления отслеживает состояние элементов (по сигналам датчиков), обрабатывает полученные данные и выдает управляющие сигналы на электромагнитные клапаны А, В и С.

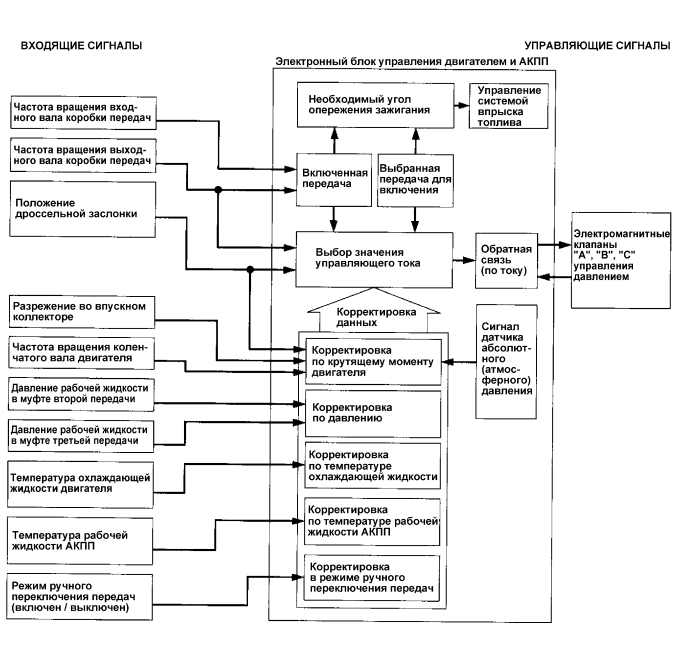

Сигналы электронной системы управления АКПП
Сигналы электронной системы управления АКПП (управление давлением).

Управление блокировкой гидротрансформатора

Электромагнитный клапан "Е" переключения передач управляет гидравлическим клапаном, отвечающим за включение (выключение) блокировки гидротрансформатора. Управление блокировкой гидротрансформатора электронный блок управления осуществляет посредством электромагнитного клапана "Е" переключения передач и электромагнитного клапана "А" управления давлением. При включении электромагнитного клапана "Е" переключения передач начинается включение блокировки гидротрансформатора. Для управления степенью блокировки, при помощи электромагнитного клапана "А" управления давлением осуществляется регулировка давления рабочей жидкости подводимой к гидравлическому клапану включения блокировки.

Блокировка гидротрансформатора включается на второй, третьей, четвертой и пятой передачах в диапазоне "D", на второй и третьей передачах в диапазоне "D3", а также на третьей, четвертой и пятой передачах в диапазоне "M".

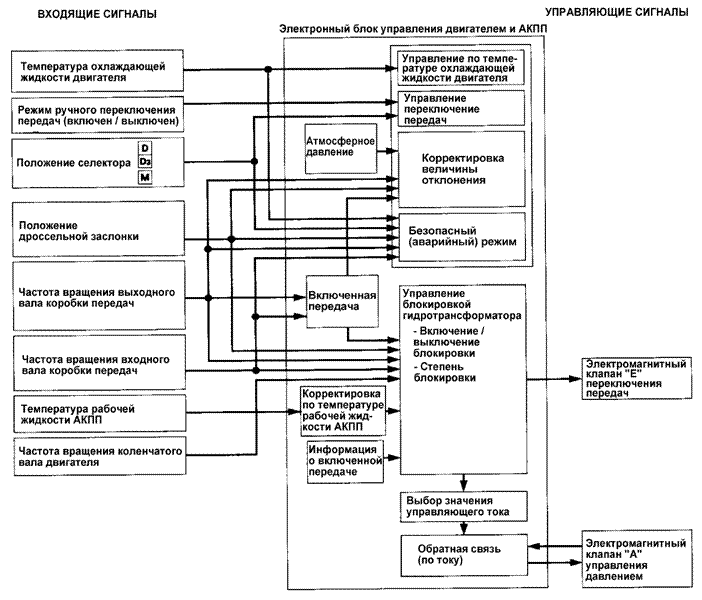

Сигналы электронной системы управления АКПП
Сигналы электронной системы управления АКПП (управление блокировкой гидротрансформатора).

Автор:

Родионов Александр.

Легион-Автодата


Обсуждение статьи на нашем Форуме: http://forum.autodata.ru/205/14057/
