Isuzu 4HK1. Запрессовка гильзы форсунки

N&F серии
09.07.2017

В процессе ремонта или диагностики двигателя Isuzu 4HK1 (и аналогичных), в некоторых случаях возникает необходимость извлечения топливных форсунок (проверка или замена форсунок, измерение компрессии и т.д.).

Иногда, из-за нагара на распылителе форсунки и по иным причинам, топливная форсунка извлекается из ГБЦ вместе с гильзой (втулкой распылителя). На видео наглядный пример установки гильзы:


Работу выполнял Клевин Валерий.

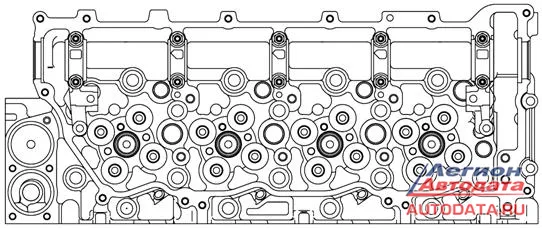

Латунные гильзы топливных форсунок располагаются по центру, между четырьмя клапанами. Применение гильз обусловлено наличием четырех клапанов на цилиндр. Наружные поверхности гильз омываются охлаждающей жидкостью, что улучшает отвод тепла от топливных форсунок.


1. Уплотнительное кольцо. 2. Уплотнительное кольцо (по факту – отсутствует!) 3. Поверхность для нанесения герметика Loctite 4. Поверхность для нанесения моторного масла

1. Пробойник. 2. Шарик. 3. Направляющая втулка. 4. Втулка распылителя. 5. Держатель. 6. Болт

Порядок установки:
• Установить уплотнительные кольца (1) и (2) на втулку распылителя и смазать моторным маслом.
• Нанести герметик "Loctite" на впрессовываемую секцию (3) втулки распылителя. герметик "Loctite".
• Смазать моторным маслом поверхность (4) головки блока цилиндров в точке контакта со втулкой форсунки.
• Установить втулки (4) распылителей в головку блока цилиндров и установить направляющую втулку (3),установленную на специальное приспособление.
• Вставить направляющую втулку (3) так, чтобы втулка распылителя плотно соприкасалась с нижней поверхностью головки блока цилиндров.
• Закрепить направляющую втулку (3) держателем (5)и болтом (6).

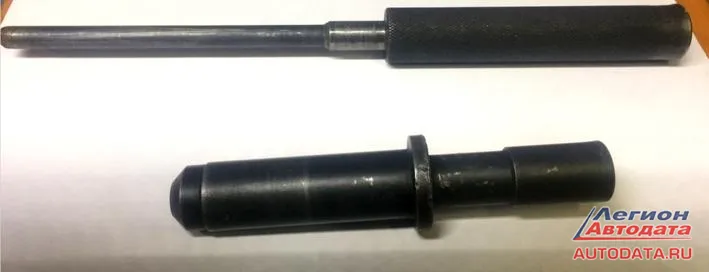

• Установить шарик (2) в направляющую втулку (3), установить пробойник (позиция 1 на скрине выше и фото внизу) и нанося удары молотком протолкнуть шарик (2) через отверстие.


ВАЖНО:
• Головка блока цилиндров должна быть установлена так, чтобы шарик мог полностью выйти из отверстия с нижней стороны головки.

Специальные инструменты и приспособления:
Приспособление для установки втулок распылителей:5-8840-2624-0
