Машина дергается, двигатель дергается. Toyota Vitz 1KR-FE. Часть 1
20.02.2022
Машина дергается, двигатель дергается… обороты дергаются» ….Короче вариантов внешнего проявления неисправности с глаголом «дергается» достаточно много, и слышать приходилось неоднократно думаю всем. И здесь главное понять, что имеет ввиду клиент, употребляя данный глагол. Особенно если машина, стоящая перед вами с работающим двигателем, не подтверждает слов хозяина. Стоит и работает. Но владелец настаивает, что именно сегодня, он еле доехал, думал, что мотор заглохнет. И глох, и прямо на перекрестке, или перед ним на светофоре. Ситуация усугубляется еще и тем, что вы не видите кодов ошибок. Или видите такие, которые трудно связать с рассказом счастливого обладателя авто. Поэтому слушать, что рассказывают надо, но с выводами торопиться не стоит.
Toyota Vitz 2008 года рождения, мотор 1KR FE. Чудо техники еще то. Смотреть не на что, но те, кто с ними сталкивался, имеют твердое убеждение, что этот мотор так и «должен» работать. И даже пытаться не стоит привести его к нормальным рамкам. Трясется - да, кондиционер включил - провал в оборотах и неустойчивая работа….выровнялся, вот и нормально, вот и езди дальше…. Он по жизни такой. Подобное можно услышать часто. Если бы не одно но. Кто видел авто с таким мотором, только что привезенное, пусть «пробежное»? И что, вибрация, обороты проваливает, или наоборот завышает…Лично мне не попадались. Конечно, такой мотор не настолько сбалансирован, как 4-х или 6-ти цилиндровый рядные, о V-образных и речи нет, но и винить его во всем, только лишь потому, что он вот, такой как есть - будет неверным. Поэтому и не стал этого делать, машина эта мне знакома с момента ее покупки. И работала она нормально. Здесь же хозяйка рассказывала чудные вещи:- «… двигатель дергается, почти глохнет, машина не едет. Приходится съезжать с проезжей части…. вчера не смогла съехать, заглохла прямо на дороге. Уже боюсь на ней ездить.» после выключения зажигания, потом запуска - заводится, едет. Может дернуться, а может, и нет. Раньше, бывало, дернет пару раз потом неделю,… и больше может ездить нормально. Потом стала чаще, потом попала в аварию. Машина больше трех месяцев стояла в ремонте.(А что так долго, уточняю.) Так и мотор пришлось делать. Блок двигателя меняли. …. ???? Блин, представил себе картинку:- на авто у которого впереди всего пол метра «жизни», въехать так, что блок двигателя пришлось менять…А рассказывает об аварии спокойно, а по внешнему виду авто так и не скажешь, что такой удар был. Коллеги, если кому-то показалась что я ухожу от темы, это не так. Просто пытаюсь получить информацию, причем как можно более достоверную. Машину я проверил. И дальше мне предстояло определиться, что исключить из поиска, а что оставить. Двигатель исключить не мог. Электронную часть - тоже нет. Электрическую часть – нет. Что я имел? Имел ситуацию, которая описывается очень просто: - «Старик Хоттабыч поймал золотую рыбку. Смотрят друг на друга и молчат. Ситуация патовая.» И еще, об этом позже узнал, я получил ложную информацию. Нет, умысла вводить меня в заблуждение, у хозяйки авто не было. Но данный факт свою роль сыграл. Нужно было выбрать исходную точку, от которой начать движение, а поскольку исключить даже одну составную часть системы управления не получалось, то вырисовывалась перспектива «последовательной проверки». А сведения об аварии и переборке мотора, вовсе рисовали данную перспективу, безрадостной. Красок добавляло и то, что машину делали в одном месте, один и тот же человек. Хотя на первичном этапе проверки и осмотра, ничего свидетельствующего о «криворукости» или некомпетентности, выявлено не было. Скорее наоборот, работал человек, у которого и голова и руки на месте. В советское время были «смежники» или их называли еще «специалист широкого профиля». Это когда человек помимо основной специальности осваивал еще одну или несколько специальностей, параллельных (смежных). И плохого в этом ничего не было, скорее наоборот. Правда, это начинание было испорчено организаторами соцсоревнования, которые начали бороться не за качество специалиста, а за галочку в бумажных отсчетах. Но хорошее уничтожить трудно, (плохое еще труднее). Поэтому сейчас мы имеем среди своих коллег, тех, которые владеют несколькими специальностями. И неплохо владеют. Особенно кто сам на себя работает. Но есть один нюанс: - допустить ошибку или огрех, работая по смежной специальности вероятность значительно выше, чем когда работаешь по основной.
Ошибки система зафиксировала, и было их три: P1604 - ошибка запуска; P1605 - нестабильные обороты, Р0403 - EGR.
Принял к сведению, проанализировал. И две практически сразу отбросил. Почему – объясню ниже. А вот Р1605 - нестабильные обороты требовала проверки. Ошибки стер и приступил к тестированию.

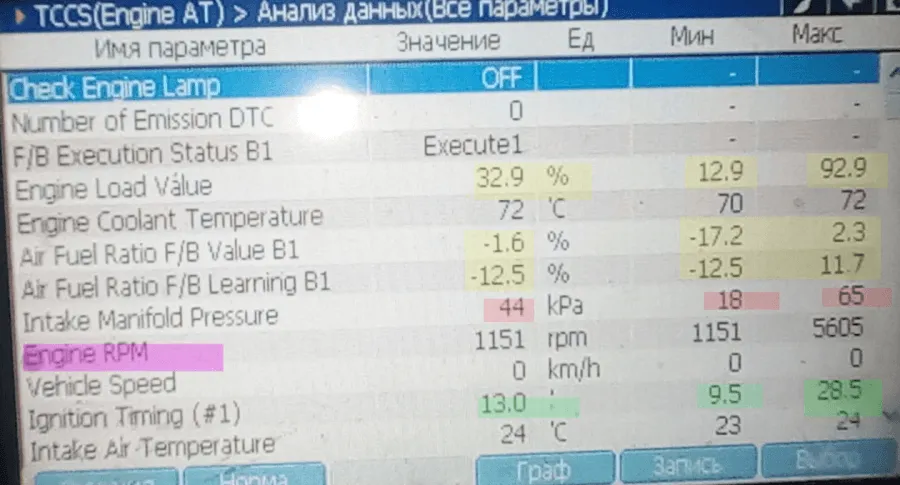

Обычно, просто даю фото со сканера, не выделяя никаких параметров, сейчас решил поступить иначе. Ведь выше мною было сказано, что я не могу исключить ни одну из составных частей системы управления. А почему не использовать для проверки осциллограф Посталовского и написанные к нему скрипты А. Кузьминым. Поясняю от черточки:
- Вижу параметры на сканере и провожу тесты.
- Обратите внимание на выделенные параметры. (Неисправность есть.) Хорошо виден диапазон в котором проводились тесты.
- Обороты двигателя - основной параметр и по отношению к нему рассматриваю все остальное.
- Если вывести эти параметры в виде графика, (что и было сделано), где я маркером могу выделить любую точку, на любом параметре, и четко привязать его к соответствующей точке оборотов двигателя - никакие анимации и диаграммы, не нужны.
- Кроме оборотов есть еще параметр нагрузки двигателя (Engine Load) Посмотрите, как он менялся:
Текущее значение: 32,9%;
Минимальное значение: 12,9%;
Максимальное значение: 90,9%.
И это хорошая дополнительная подсказка при анализе. (Тем кто считает, что это нагрузка на двигатель, или что это параметр «электрической нагрузки», лучше его пропустить и разобраться что это за зверь. Не расписываю подробно, просто скажу, исходя из того что вижу, смысла записывать скрипты).
Просто рассматриваю параметры с точки зрения корреляции. Страшного в этом слове нет ничего. Имеем два изменяющихся параметра. Один будет ведущим (обороты), второй неважно ,что это будет, зажигание, разряжение…. Они изменяются в пределах определенного диапазона, и могут принимать любое значение (в диапазоне), но в определенной точке (любой) оборотам двигателя должна быть соответствующее значение, например, разряжения во впускном коллекторе. А отношение двух величин дает %. Просто нужно помнить что корреляция – это не прямая взаимосвязь между переменными. И что она может быть прямой и обратной (обратную корреляцию можно проследить на примере датчика педали акселератора. По первому каналу значения изменяются в меньшую сторону, по другому наоборот, в большую). Корреляцию можно рассматривать и между процессами (регулировка фаз и регулировка высоты подъема клапанов). Вот здесь я запишу скрипт…
- поэтому осциллограф не подключаю, ноутбук не вытаскиваю, столик не подкатываю. Какой можно сделать вывод:- Неисправность есть; (Обороты ХХ завышены 1150). Система управления в целом работает адекватно. И при неисправности «вытягивает» мотор в пределах своей полосы захвата и полосы регулирования. Чего-то такого, что могло привести к сбоям в работе (дерганью, рывкам, попыткам заглохнуть….), в ходе тестов не выявил. А значит ни одну из составляющих системы управления исключать нельзя. Выручает муж хозяйки авто. Понятно, машину свою приходится отдавать. Это серьезный аргумент. Естественно уточняю ранее полученную информацию, и сразу же вскрывается ложь, неумышленная, но изрядно тормозившая процесс поиска. Блок двигателя не перебирался, менялись кольца и вкладыши менялись. По рекомендации мастера проводившего ремонт. Менялась головка двигателя в сборе. При ударе оторвало «ухо» натяжителя генератора. Его пытались приварить к головке…..Но ремня хватало на несколько минут. Его разлохмачивало и рвало. И он нашел контрактную головку (недорого-1800 р)…..На АВИТО… при этом она «немного отличалась» от родной, но мастер сказал что сделает. Ну как вам расклад? Чем «немного» - объяснить не смог. В таких ситуациях нужен первоисточник. И уже через некоторое время я разговаривал с человеком, который выполнял ремонт. И все стало на свое место. Скажу сразу, мне такие моторы не попадались на японцах. (Пежо 107 какой-нибудь). Хотя в найденном объявлении, которое не убрал счастливый продавец, он четко написал: -«…головка не EGR». Что бы это значило? Что касаемо EGR так это было задолго до этого мотора. Скорее всего, клапан был, но конструктивно выглядел иначе.

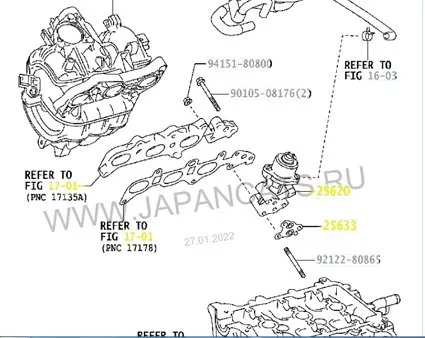

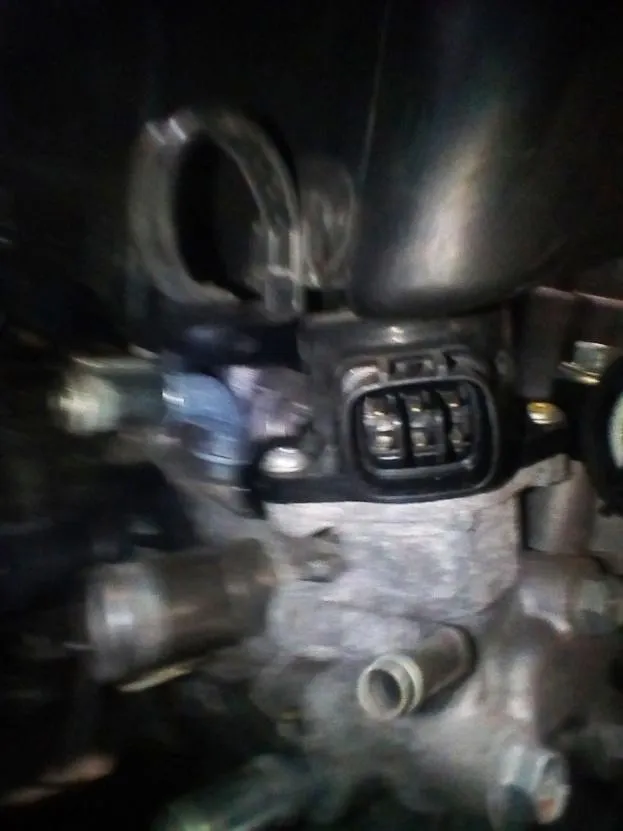

Вот так это выглядит. Это мне знакомо. И где может возникнуть разгерметизация, цветом выделено. А датчик МАР находится прямо за площадкой крепления заслонки. Реально это выглядит следующим образом:

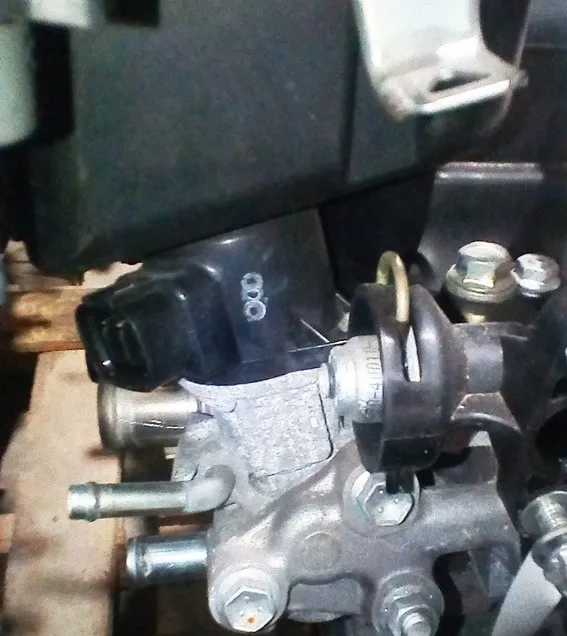

И добраться до него….Так что искать, где нарушена герметичность, даже при наличии дымогенератора ….здесь пластиковый корпус фильтра вместе с клапанной крышкой придется все равно снимать. На правом фото EGR сфотографирован на моторе, который стоит на складе у соседей. А на машине ничего не видать… Но ведь с человеком, который выполнял ремонт, разговор не впустую прошел. Поэтому я уже знал, что распредвалы были переставлены, муфта тоже родная. А то, что существует место на двигателе, откуда выхлопные газы попадают к клапану, это тоже известно. Ну, а что будет, если разгерметизация произойдет именно в нем перед датчиком кислорода, тоже понятно. С EGR «колхозили». Разгерметизация возможна с обеих сторон и на самом клапане тоже. Дальше уже рулил не сканер, а гаечные ключи. И результат вот:

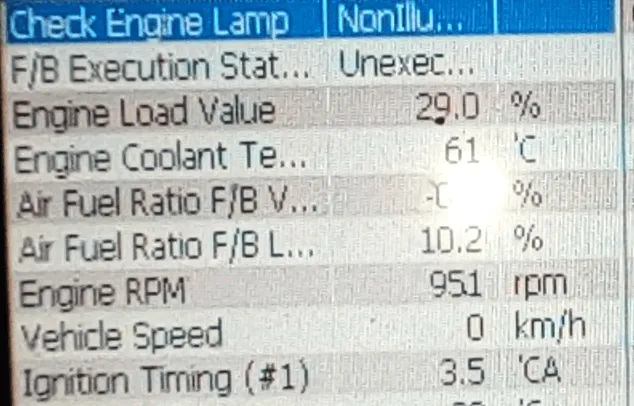

Этого достаточно, чтобы понять, что и обороты после прогрева встанут в норму и все будет ровненько. Ну, а глохнет машина почему? Откуда рывки? Вот то что я показал, хозяйка авто даже и не чувствовала. Про обороты я ее спросил…. Но ответ был: -«да, она странно рычит, когда нужно разогнаться и плохо разгоняется…»

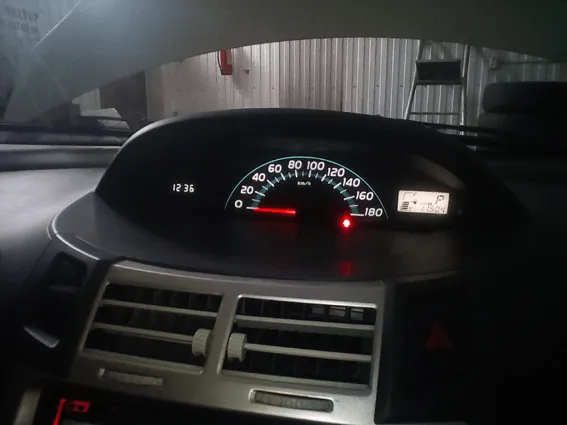

Ну, при такой приборной панели об оборотах двигателя, пытать женщину…..А поскольку время уже было …. Старый новый год…жена меню ужина анонсировала еще утром, дальнейшие поиски были отложены. Тем более что я слабо представлял, что искать и как оно может выглядеть. А вот что было на следующий день, читайте во второй части статьи…
Toyota Vitz 2008 года рождения, мотор 1KR FE. Чудо техники еще то. Смотреть не на что, но те, кто с ними сталкивался, имеют твердое убеждение, что этот мотор так и «должен» работать. И даже пытаться не стоит привести его к нормальным рамкам. Трясется - да, кондиционер включил - провал в оборотах и неустойчивая работа….выровнялся, вот и нормально, вот и езди дальше…. Он по жизни такой. Подобное можно услышать часто. Если бы не одно но. Кто видел авто с таким мотором, только что привезенное, пусть «пробежное»? И что, вибрация, обороты проваливает, или наоборот завышает…Лично мне не попадались. Конечно, такой мотор не настолько сбалансирован, как 4-х или 6-ти цилиндровый рядные, о V-образных и речи нет, но и винить его во всем, только лишь потому, что он вот, такой как есть - будет неверным. Поэтому и не стал этого делать, машина эта мне знакома с момента ее покупки. И работала она нормально. Здесь же хозяйка рассказывала чудные вещи:- «… двигатель дергается, почти глохнет, машина не едет. Приходится съезжать с проезжей части…. вчера не смогла съехать, заглохла прямо на дороге. Уже боюсь на ней ездить.» после выключения зажигания, потом запуска - заводится, едет. Может дернуться, а может, и нет. Раньше, бывало, дернет пару раз потом неделю,… и больше может ездить нормально. Потом стала чаще, потом попала в аварию. Машина больше трех месяцев стояла в ремонте.(А что так долго, уточняю.) Так и мотор пришлось делать. Блок двигателя меняли. …. ???? Блин, представил себе картинку:- на авто у которого впереди всего пол метра «жизни», въехать так, что блок двигателя пришлось менять…А рассказывает об аварии спокойно, а по внешнему виду авто так и не скажешь, что такой удар был. Коллеги, если кому-то показалась что я ухожу от темы, это не так. Просто пытаюсь получить информацию, причем как можно более достоверную. Машину я проверил. И дальше мне предстояло определиться, что исключить из поиска, а что оставить. Двигатель исключить не мог. Электронную часть - тоже нет. Электрическую часть – нет. Что я имел? Имел ситуацию, которая описывается очень просто: - «Старик Хоттабыч поймал золотую рыбку. Смотрят друг на друга и молчат. Ситуация патовая.» И еще, об этом позже узнал, я получил ложную информацию. Нет, умысла вводить меня в заблуждение, у хозяйки авто не было. Но данный факт свою роль сыграл. Нужно было выбрать исходную точку, от которой начать движение, а поскольку исключить даже одну составную часть системы управления не получалось, то вырисовывалась перспектива «последовательной проверки». А сведения об аварии и переборке мотора, вовсе рисовали данную перспективу, безрадостной. Красок добавляло и то, что машину делали в одном месте, один и тот же человек. Хотя на первичном этапе проверки и осмотра, ничего свидетельствующего о «криворукости» или некомпетентности, выявлено не было. Скорее наоборот, работал человек, у которого и голова и руки на месте. В советское время были «смежники» или их называли еще «специалист широкого профиля». Это когда человек помимо основной специальности осваивал еще одну или несколько специальностей, параллельных (смежных). И плохого в этом ничего не было, скорее наоборот. Правда, это начинание было испорчено организаторами соцсоревнования, которые начали бороться не за качество специалиста, а за галочку в бумажных отсчетах. Но хорошее уничтожить трудно, (плохое еще труднее). Поэтому сейчас мы имеем среди своих коллег, тех, которые владеют несколькими специальностями. И неплохо владеют. Особенно кто сам на себя работает. Но есть один нюанс: - допустить ошибку или огрех, работая по смежной специальности вероятность значительно выше, чем когда работаешь по основной.
Ошибки система зафиксировала, и было их три: P1604 - ошибка запуска; P1605 - нестабильные обороты, Р0403 - EGR.
Принял к сведению, проанализировал. И две практически сразу отбросил. Почему – объясню ниже. А вот Р1605 - нестабильные обороты требовала проверки. Ошибки стер и приступил к тестированию.
Обычно, просто даю фото со сканера, не выделяя никаких параметров, сейчас решил поступить иначе. Ведь выше мною было сказано, что я не могу исключить ни одну из составных частей системы управления. А почему не использовать для проверки осциллограф Посталовского и написанные к нему скрипты А. Кузьминым. Поясняю от черточки:
- Вижу параметры на сканере и провожу тесты.
- Обратите внимание на выделенные параметры. (Неисправность есть.) Хорошо виден диапазон в котором проводились тесты.
- Обороты двигателя - основной параметр и по отношению к нему рассматриваю все остальное.
- Если вывести эти параметры в виде графика, (что и было сделано), где я маркером могу выделить любую точку, на любом параметре, и четко привязать его к соответствующей точке оборотов двигателя - никакие анимации и диаграммы, не нужны.
- Кроме оборотов есть еще параметр нагрузки двигателя (Engine Load) Посмотрите, как он менялся:
Текущее значение: 32,9%;
Минимальное значение: 12,9%;
Максимальное значение: 90,9%.
И это хорошая дополнительная подсказка при анализе. (Тем кто считает, что это нагрузка на двигатель, или что это параметр «электрической нагрузки», лучше его пропустить и разобраться что это за зверь. Не расписываю подробно, просто скажу, исходя из того что вижу, смысла записывать скрипты).
Просто рассматриваю параметры с точки зрения корреляции. Страшного в этом слове нет ничего. Имеем два изменяющихся параметра. Один будет ведущим (обороты), второй неважно ,что это будет, зажигание, разряжение…. Они изменяются в пределах определенного диапазона, и могут принимать любое значение (в диапазоне), но в определенной точке (любой) оборотам двигателя должна быть соответствующее значение, например, разряжения во впускном коллекторе. А отношение двух величин дает %. Просто нужно помнить что корреляция – это не прямая взаимосвязь между переменными. И что она может быть прямой и обратной (обратную корреляцию можно проследить на примере датчика педали акселератора. По первому каналу значения изменяются в меньшую сторону, по другому наоборот, в большую). Корреляцию можно рассматривать и между процессами (регулировка фаз и регулировка высоты подъема клапанов). Вот здесь я запишу скрипт…
- поэтому осциллограф не подключаю, ноутбук не вытаскиваю, столик не подкатываю. Какой можно сделать вывод:- Неисправность есть; (Обороты ХХ завышены 1150). Система управления в целом работает адекватно. И при неисправности «вытягивает» мотор в пределах своей полосы захвата и полосы регулирования. Чего-то такого, что могло привести к сбоям в работе (дерганью, рывкам, попыткам заглохнуть….), в ходе тестов не выявил. А значит ни одну из составляющих системы управления исключать нельзя. Выручает муж хозяйки авто. Понятно, машину свою приходится отдавать. Это серьезный аргумент. Естественно уточняю ранее полученную информацию, и сразу же вскрывается ложь, неумышленная, но изрядно тормозившая процесс поиска. Блок двигателя не перебирался, менялись кольца и вкладыши менялись. По рекомендации мастера проводившего ремонт. Менялась головка двигателя в сборе. При ударе оторвало «ухо» натяжителя генератора. Его пытались приварить к головке…..Но ремня хватало на несколько минут. Его разлохмачивало и рвало. И он нашел контрактную головку (недорого-1800 р)…..На АВИТО… при этом она «немного отличалась» от родной, но мастер сказал что сделает. Ну как вам расклад? Чем «немного» - объяснить не смог. В таких ситуациях нужен первоисточник. И уже через некоторое время я разговаривал с человеком, который выполнял ремонт. И все стало на свое место. Скажу сразу, мне такие моторы не попадались на японцах. (Пежо 107 какой-нибудь). Хотя в найденном объявлении, которое не убрал счастливый продавец, он четко написал: -«…головка не EGR». Что бы это значило? Что касаемо EGR так это было задолго до этого мотора. Скорее всего, клапан был, но конструктивно выглядел иначе.
Вот так это выглядит. Это мне знакомо. И где может возникнуть разгерметизация, цветом выделено. А датчик МАР находится прямо за площадкой крепления заслонки. Реально это выглядит следующим образом:
|
|
И добраться до него….Так что искать, где нарушена герметичность, даже при наличии дымогенератора ….здесь пластиковый корпус фильтра вместе с клапанной крышкой придется все равно снимать. На правом фото EGR сфотографирован на моторе, который стоит на складе у соседей. А на машине ничего не видать… Но ведь с человеком, который выполнял ремонт, разговор не впустую прошел. Поэтому я уже знал, что распредвалы были переставлены, муфта тоже родная. А то, что существует место на двигателе, откуда выхлопные газы попадают к клапану, это тоже известно. Ну, а что будет, если разгерметизация произойдет именно в нем перед датчиком кислорода, тоже понятно. С EGR «колхозили». Разгерметизация возможна с обеих сторон и на самом клапане тоже. Дальше уже рулил не сканер, а гаечные ключи. И результат вот:
Этого достаточно, чтобы понять, что и обороты после прогрева встанут в норму и все будет ровненько. Ну, а глохнет машина почему? Откуда рывки? Вот то что я показал, хозяйка авто даже и не чувствовала. Про обороты я ее спросил…. Но ответ был: -«да, она странно рычит, когда нужно разогнаться и плохо разгоняется…»
Ну, при такой приборной панели об оборотах двигателя, пытать женщину…..А поскольку время уже было …. Старый новый год…жена меню ужина анонсировала еще утром, дальнейшие поиски были отложены. Тем более что я слабо представлял, что искать и как оно может выглядеть. А вот что было на следующий день, читайте во второй части статьи…
Маркин Александр Васильевич
© Легион-Автодата
(ник на форуме Легион-Автодата - A_V_M)
г. Белгород, Таврово мкр 2, пер.Парковый, д.29-б.
