Mitsubishi Lancer 9. Троение на горячую при разгоне, пропуски воспламенения

Обратился ко мне клиент со следующими жалобами: после прогрева автомобиля и начала движения Митсубиси Лансер 9 ощущается троение двигателя, и как следствие падение мощности при работе. Со слов владельца на холодную проблем никаких не ощущается, авто ведёт себя идеально. На вопрос, что делали с автомобилем, ответил в телефонном разговоре, что пробовали подключаться сканером, увидели пропуски воспламенения по второму цилиндру. Замена свечей, перемена мест катушек не дала никакого эффекта; также пробовали чистить топливные форсунки со снятием, но тоже безрезультатно. После этого непродолжительного диалога пригласил его к себе в мастерскую.

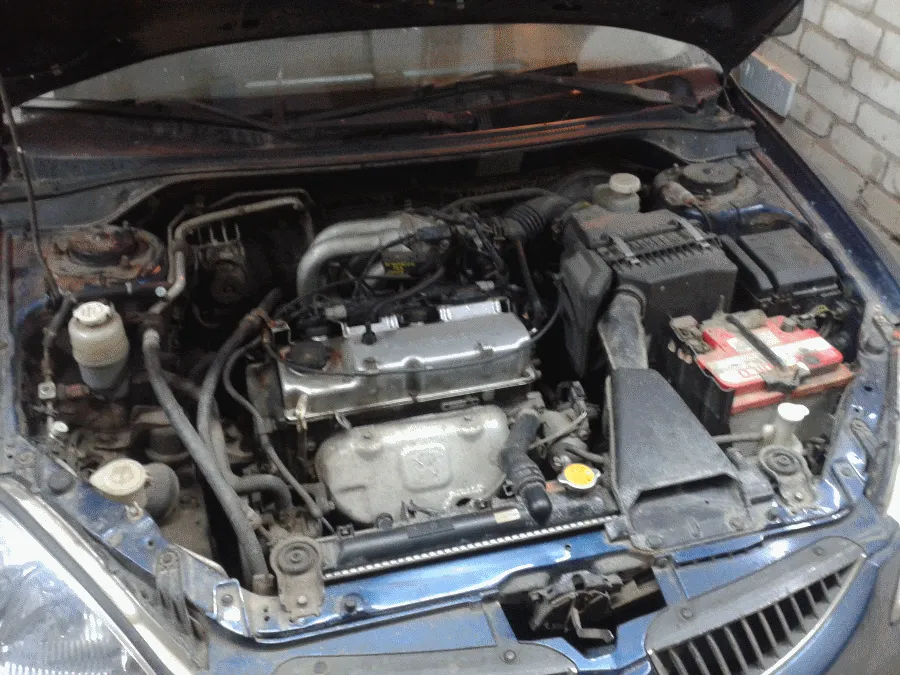

Клиент попросил произвести первичный осмотр автомобиля, надеясь, что может проблема в какой-то мелочи и её можно быстро устранить. При резкой прогазовке действительно чувствовалось, что какой-то цилиндр не дорабатывает, видео возможно не передаёт этот эффект, но в реальности ощущалось легкий простой в начале прогазовки:

Когда сел в салон, попробовал понажимать педаль тормоза и заметил интересный эффект, что обороты поднимаются с каждым нажатием, смог с холостого хода до 2200 об/мин. поднять обороты двигателя. Владелец даже и не знал про это явление в его автомобиле. Предположив, что причина такого поведения негерметичность вакуумного усилителя, отпустил клиента по своим делам и приступил к поиску неисправностей.

Подключил сканер, и он мне выдал следующие ошибки:

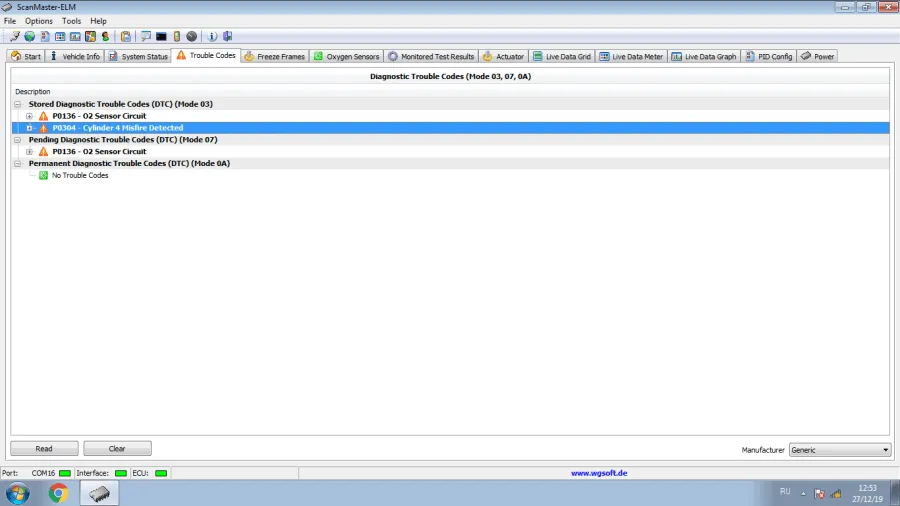

Довольно странно, учитывая, что жалобы были на второй цилиндр. Дальнейшая диагностика выявила проблему именно в нём. Предположу, что просто после эксперимента по смене мест катушек они просто не стерли ошибки.

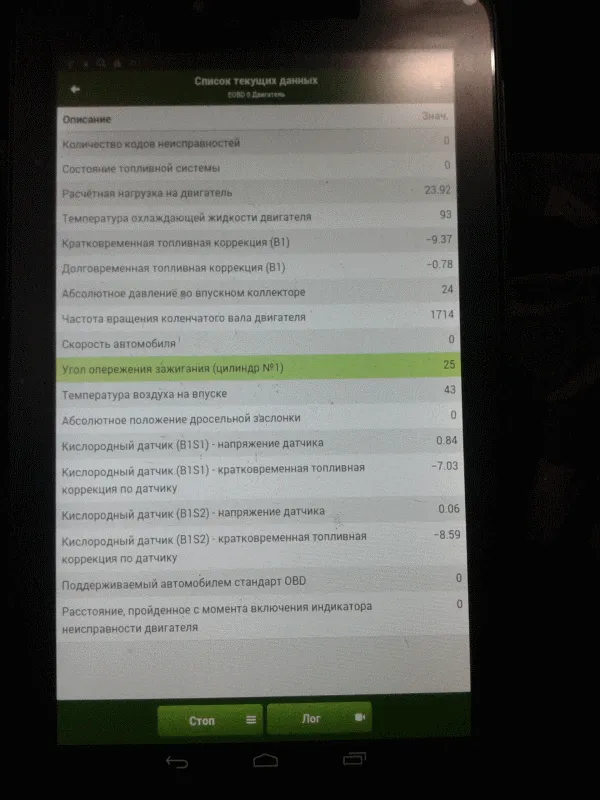

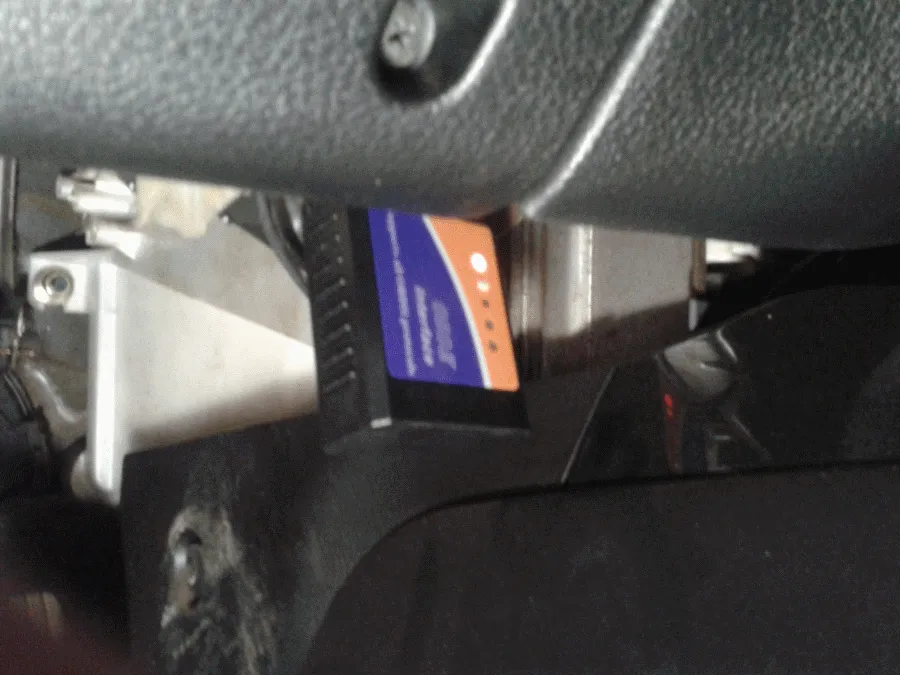

Поскольку программа на компьютере почему-то отказалась мне выдавать параметры, а потом вообще отказалась подключаться, то решил подключить Bluetooth ELM327 и через программу Motordata OBD посмотреть параметры работы двигателя:

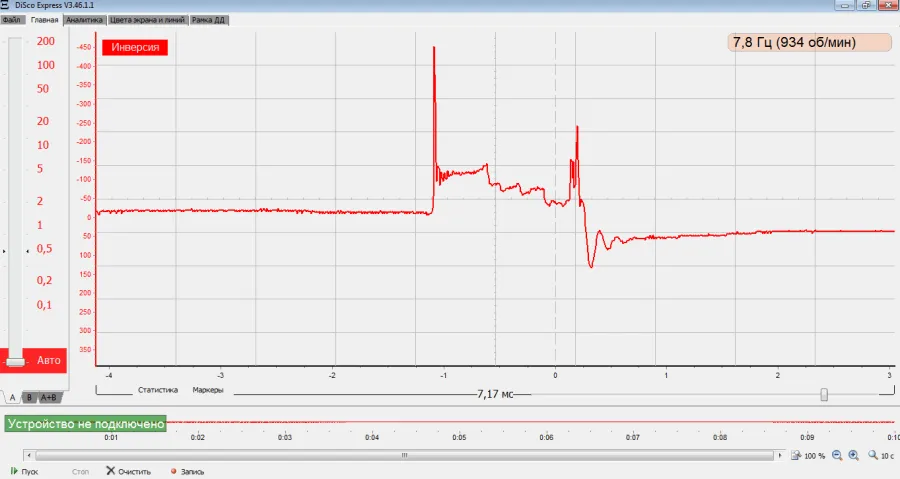

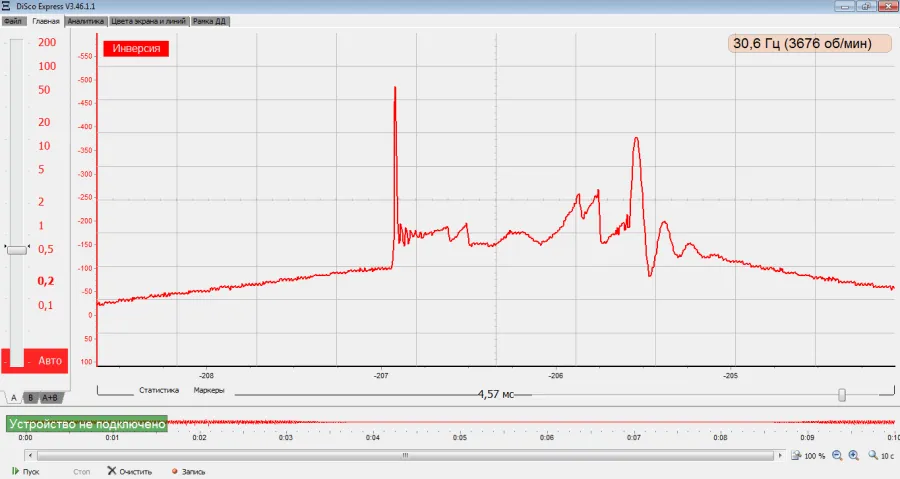

Необходимо проверить искрообразование осциллографом: на холостом ходу и при прогазовке, так как именно при ней троение ощущается наиболее сильно;




Поскольку данные снимались ёмкостной линейкой для индивидуальных катушек, то картина осциллограмм носит менее выраженный характер, чем при снятии индуктивной, но даже в этом случае видно, что искра присутствует. Мне этих данных недостаточно, чтобы убедиться в исправности катушки, тем более из опыта понимаю, что проблема в ней. снимаю сигнал, который приходит на первичную обмотку катушек:

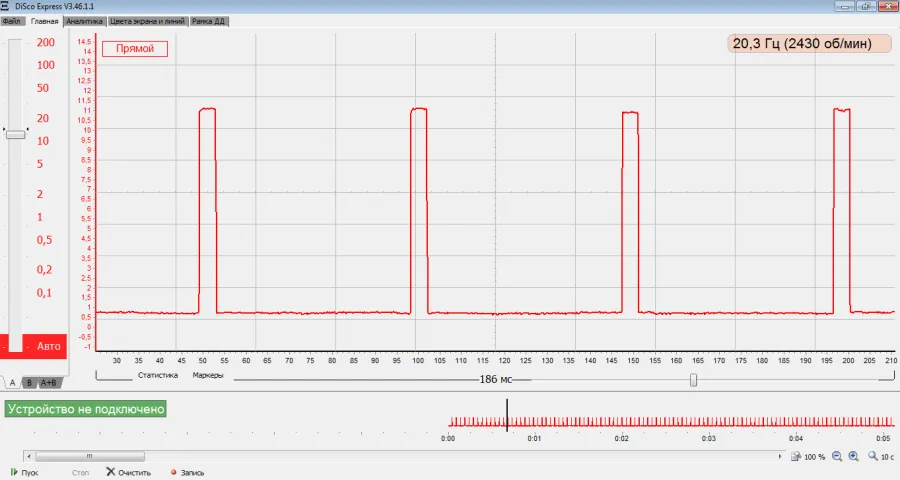

Катушка 1-4 цилиндра:


Частота импульсов, напряжение нормальные.

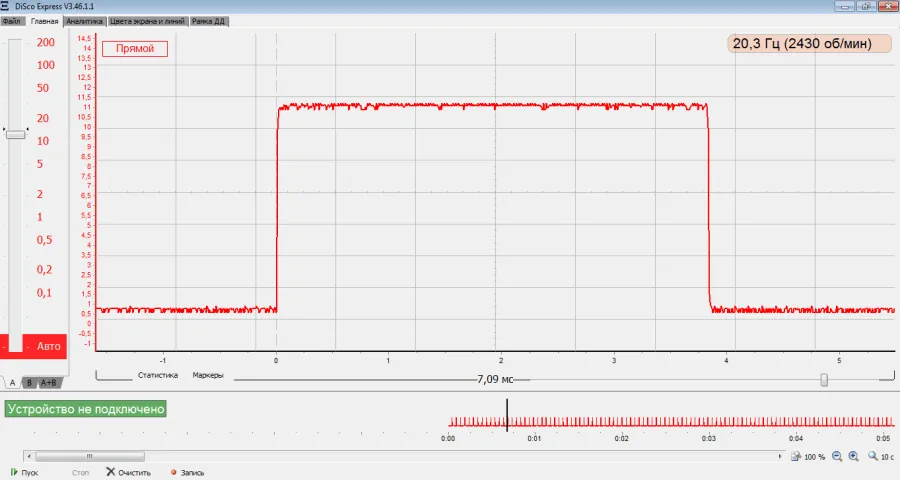

Увеличил отдельно взятый импульс, чтобы рассмотреть его форму, оценить длительность:

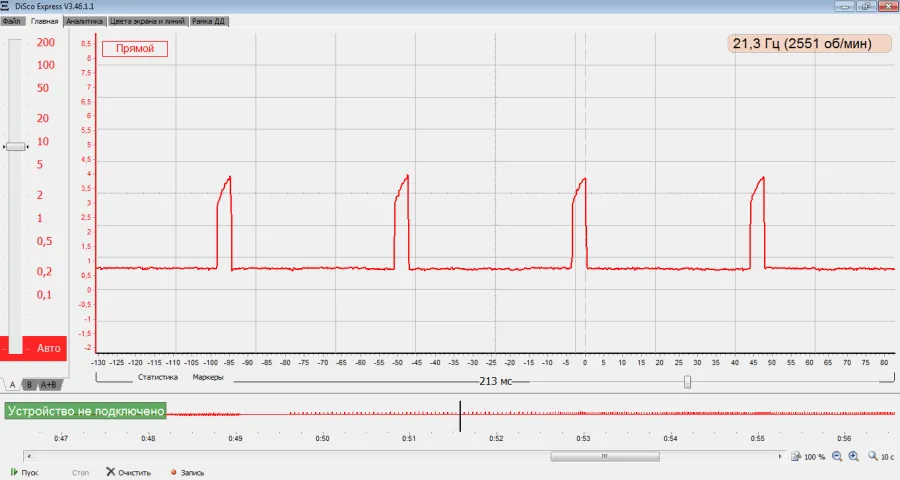

Провожу ту же самую процедуру для катушки 2-3 цилиндра:


Если честно, подумал, что где-то нет контакта нормального, переподсоединил, проверил массы, замерил на аккумуляторе напряжение осциллографом: всё так же.

Увеличил:

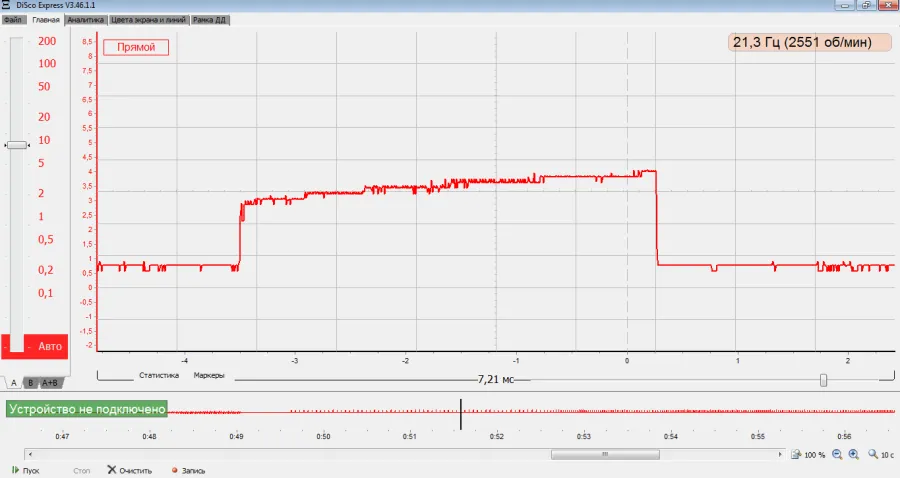

Отклонения видны невооруженным глазом, напряжение импульса составляет около 3-4 вольт.

Чтобы отбросить сомнения в катушках, меняю их местами. Картина меняется: теперь кривой импульс на 1-4 цилиндре, а на 2-3 стал нормальным.

Чтобы дополнительно убедиться в неверно работающей катушке, сравнил сопротивления нерабочей катушки с исправной (катушки поменяны местами в процессе эксперимента-проверки):

Нерабочая:


Сопротивление показало около 972 Ома

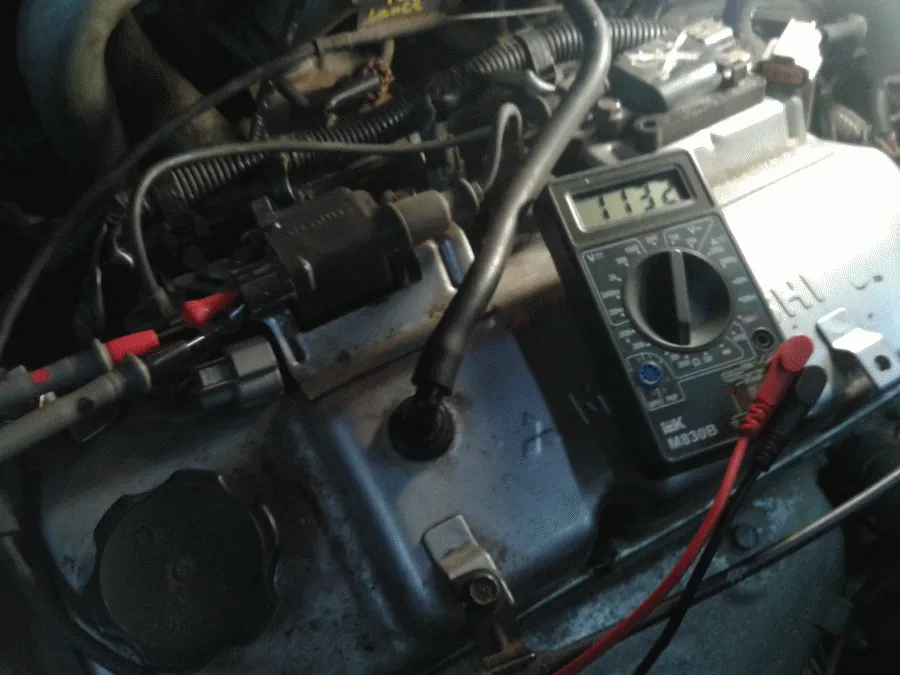

Рабочая:

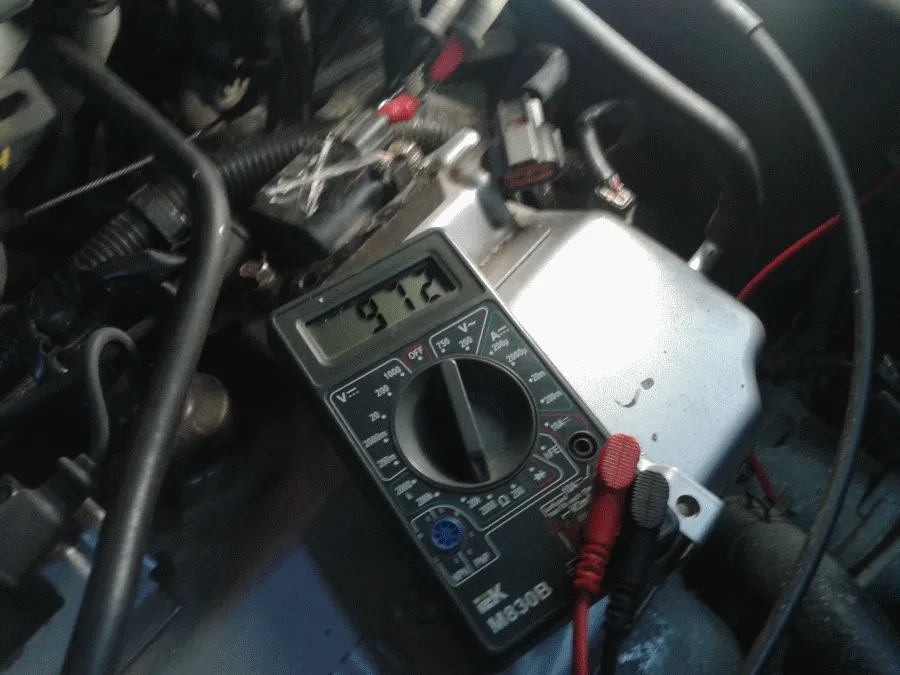

Сопротивление показало около 1132 Ома

Разница сопротивлений составила около 15 процентов, что подтверждает неисправность катушки.

Вторая неисправность с подгазовыванием автомобиля при нажатии на педаль тормоза требовала не столько поиска, сколько подтверждения.

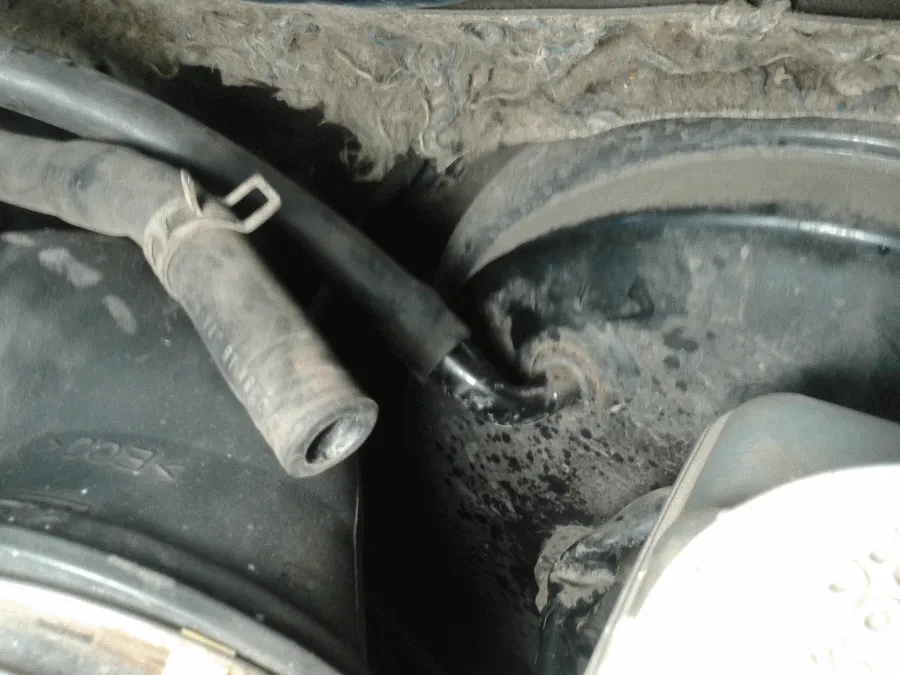

Снял патрубок в вакуумного усилителя, подключил дымогенератор:


Создав некоторое давление, быстро подскочил в салон, и нажал педаль тормоза:


В момент движения диафрагмы с вакуумника прорывается дым.
По итогу диагностики клиенту рекомендована замена катушки зажигания и замена вакуумного усилителя тормозов. В качестве профилактики рекомендовал ему чистку дроссельного узла и клапана ЕГР.
