Nissan Pathfinder R51 и особенности полного привода

20.08.2019

Эта машина изначально внедорожник, и система полного привода на них реализована полностью.

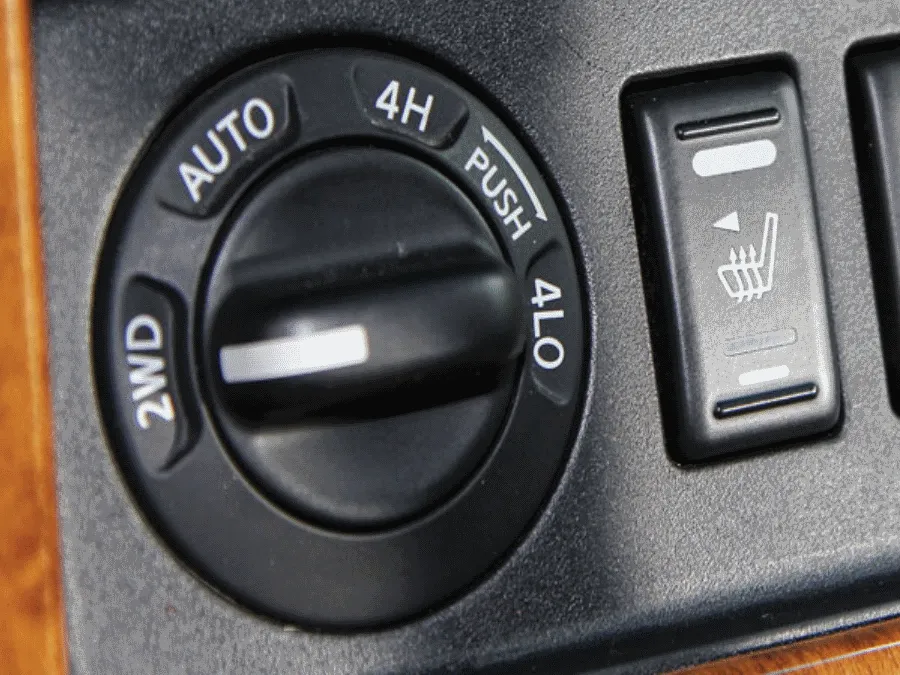

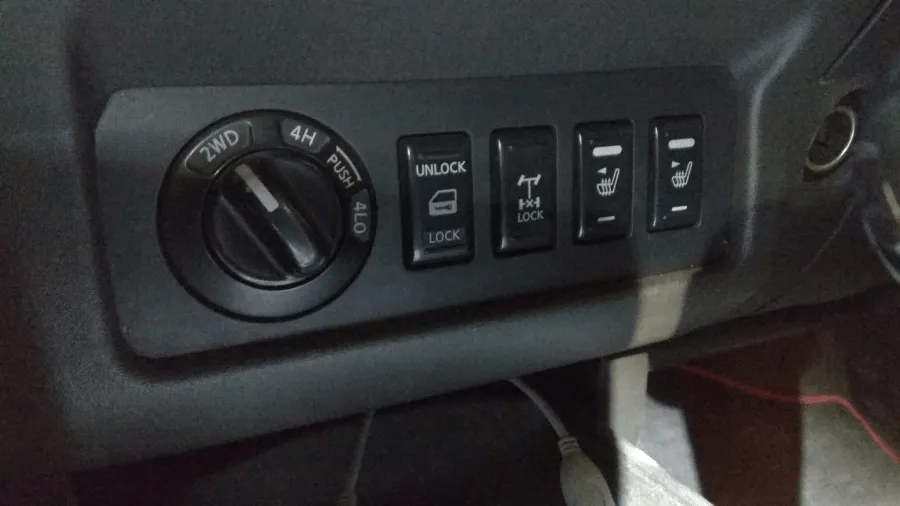

Машина имеет классический постоянный задний привод. Раздаточная коробка многорежимная. Устанавливались два типа раздаточных коробок - два типа полного привода. Назовем их – отключаемый и не отключаемый. Второй реализован на PATROL Y62 и INFINITI QX56 Z62 кузова. Их рассматривать не будем. Но на Ниссане Патфайндере R51 определить типа полного привода легко по его селектору режимов. На в нашем случае должно быть положении 2 WD, потом AUTO, потом 4HLC ( блокировка ) и последний режим 4 LLC пониженная с блокировкой. Последним режимом нужно пользоваться очень аккуратно и с пониманием того, что делаешь. Для 95 процентов остальных необходимо только два режима - 2 WD и AUTO. Так меньше всего повредить автомобиль и угодить в ДТП.

Но в режиме AUTO тоже есть нюансы. Эта машина имеет сложную раздатку.





Разрез раздаточной коробки. 1 – центральная часть картера, 2 – передняя часть картера, 3 – шестерня с внутренним зацеплением, 4 – планетарная передача в сборе, 5 – солнечная шестерня в сборе, 6 – основной вал, 7 – муфта "L-H", 8 – вилка "L-H", 9 – шток переключения, 10 - муфта "2-4", 11 – вилка "2-4", 12 – цепь, 13 – передний приводной вал, 14 – блок клапанов в сборе, 15 – электронасос раздаточной коробки, 16 - задняя часть картера, 17 – поршень сцепления, 18 – нажимной фланец, 19 – многодисковое сцепление, 20 – ступица сцепления в сборе, 21 – барабан сцепления в сборе.


Там есть пакет многодискового сцепления как на XTRAIL , но управляется оно давлением масла, которое на малых скоростях создается электрических насосом, а на больших механическим. Регулируется соленоидом давления. Там есть датчик давления, температуры, фильтр тонкой очистки и сложная система клапанов. Все это позволяет по сигналам блока управления полным приводом подавать необходимый момент на передний кардан, тем самым заставляя передние колеса помогать задним тащить машину по бездорожью.

Аналогично эта машина имеет электронный полный привод, который можно повредить, а в случае отказа электроники машина превращается в обычный монопривод. Только, в отличии от XTRAIL, она становиться классически заднеприводной, а XTRAIL переднеприводным.

Эксплуатация этой машины подразумевает контроль уровня масла в раздаточной коробке. В ней свое масло и контрольные уровни. Кроме этого в параметрах блока управления полным приводом есть интересная настройка начального момента на передний кардан. Если мы переключаем в AUTO, то на передний кардан подается момент от трансмиссии.



Как мы видим, программирование 3 х уровней. 0.2 – 0.3 – 1.2 кгм.

Это уровень начального момента на передний мост, даже если мы никуда не едем…

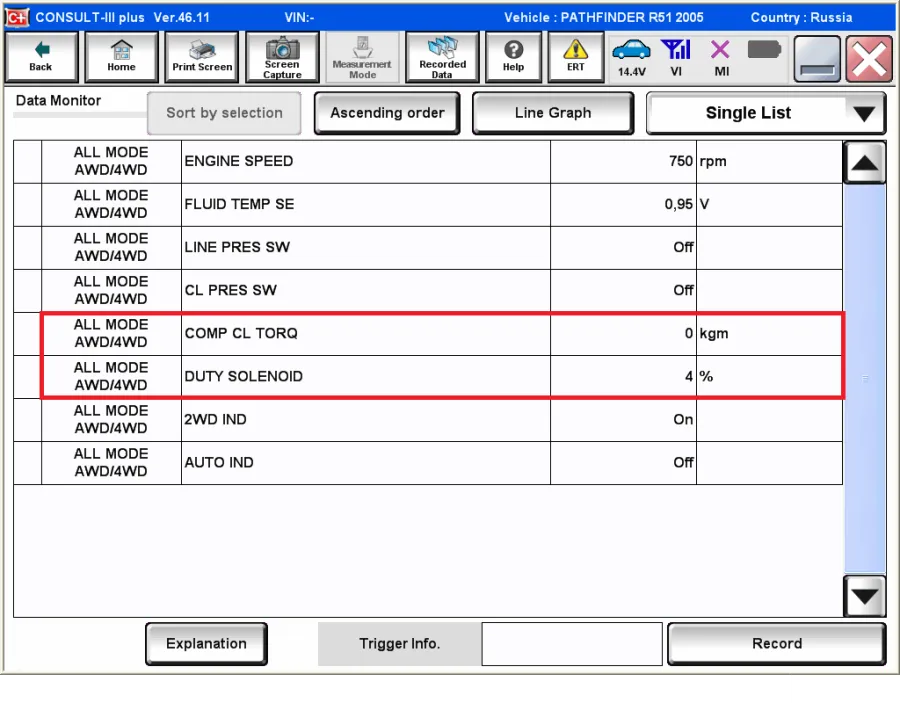

Это режим 2WD , как мы видим – на передний мост ничего не передается, машина классическая заднеприводная. В этом режиме поворачиваемость лучшая, износ шин минимален, топливная экономичность максимальна.

Поворачиваемость – это соответствие траектории поворота положению рулевого колеса. При любом режиме полного привода она ухудшается. Появляется недостаточная поворачиваемость. При прохождении поворота на полном приводе, за счет момента на передних колесах, машину старается выбросить из поворота, увеличивая радиус прохождения этого поворота. И чем больше момент на передних колесах, тем хуже поворачиваемость и больше радиус поворота. Поэтому при блокировке в режиме 4HLC машина будет иметь максимально недостаточную поворачиваемость, ее будет выбрасывать с поворота раcпрямляя траекторию движения. Основная причина – все колеса в повороте проходят разный путь. При блокировке передней и задней оси между собой мы нарушаем путь прохождения колес, выравнивая их.


Поэтому электронная система полного привода в режиме AUTO формирует момент плавно на передних колесах, пытаясь к минимуму снизить недостаточную поворачиваемость. Иначе при блокировки угловые скорости колес выравниваются и они пытаются пройти одинаковый путь.

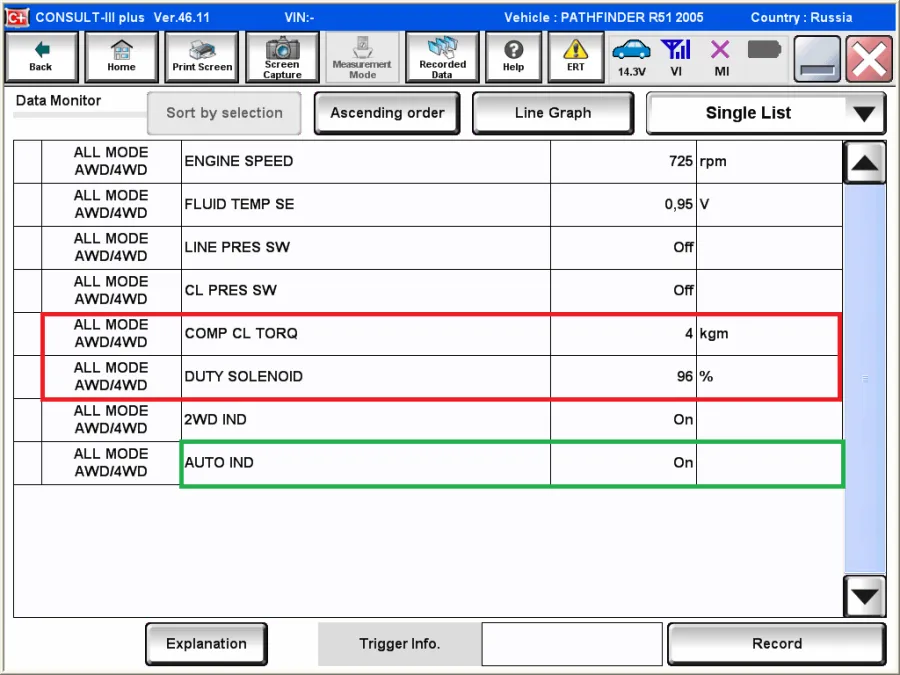

А это режим AUTO , где уже на передний мост подается момент.

При эксплуатации на разных грунтах в режиме AUTO предусмотрены разные начальные моменты на передние колеса. Если автомобиль эксплуатируется в основном на твердых грунтах и асфальте, ему достаточно установить 0.2 кгм. Средняя полоса России – 0.3 кгм, тем, кто постоянно ездит в снегах и грязи – 1.2 кгм. Замечено, что у владельцев, не съезжающих с асфальта и запрограммированном 1.2 кгм сильно разбиты приводные валы и карданы. Лишний момент быстро изнашивает трансмиссию.

Аналогично не рекомендуется по этой же причине ездить в режиме 4HLC. Включение пониженной с блокировкой вообще нежелательно, да и нет в городских условиях такой необходимости. Есть строгие условия для этого режима, несоблюдение которых быстро повреждает трансмиссию.

Переключать режимы можно и нужно в движении из 2 WD в AUTO и обратно в соответствии с дорожными условиями. При движении по твердым покрытиям всегда выбирайте 2 WD. Наличии снега и льда на дороге – достаточно AUTO с моментом 0.2 -0.3 кгм. Если уже точно решили съехать с дороги в снег и грязь, тогда 4HLC. Последний режим 4LLC для тех, кто хорошо изучил руководство владельца по эксплуатации.

Поэтому при ТО всегда с помощью сканера CONSULT3 PLUS надо зайти в определенное меню блока 4WD для проверки этого параметра и выбора нужного.

Ну а если у вас нет на селекторе режимов AUTO, то включать полный привод на сухих грунтах категорически противопоказано.




Для городской езды проще воспользоваться блокировкой заднего дифференциала, она электрическая, включать и отключать можно на ходу. Но это уже другой тип трансмиссии.

Гаджиев Арид Омарович
