Nissan engine VQ25

24.05.2007

NISSAN
Двигатель VQ 25,  VQ 30 DD

Основные особенности, отличия, «тонкие» места, «болезни» и способы ремонта.

Технические характеристики



Модель двигателя : VQ30DD бензиновый

Тип ГБЦ: DOHC; Количество цилиндров: V6;

Объем двигателя, см3: 2987;

Мощность двигателя, л.с/оборотов-мин : 240/6400;

Крутящий момент, н-м, об.мин: 315/3600;

Диаметр, Ход поршня, мм: 93.0/73.3;

Степень сжатия: 11.00


Модель двигателя VQ25DD, бензиновый

Тип ГБЦ: DOHC; Количество цилиндров: V6;

Объем двигателя, см3 :2495;

Мощность двигателя, л.с/оборотов-мин 210/6400;

Крутящий момент, н-м/об.мин 270/4400;

Диаметр /Ход поршня, мм: 85.0/73.3;

Степень сжатия: 11.00

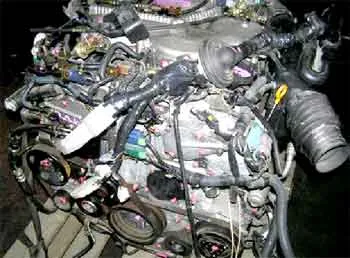

фото 1


Основные коды ошибок данных двигателей:

Код ошибки

Описание кода неисправности

0000

неисправностей нет

0100

MAF - датчик массового расхода воздуха

0110

IAT sensor - датчик температуры воздуха на впуске

0115

THW sensor - датчик температуры охлаждающей жидкости

0120

THROTTLE SENSOR - электронная дроссельная заслонка и ее цепи

0121

ACCEL sensor ( APPS ) - датчик положения педали акселератора

0130

O2 sensor right bank ( лямбда зонд )

0150

O2 sensor left bank ( лямбда зонд )

0180

датчик температуры топлива ( в баке )

0190

fuel pressure - датчик высокого давления ( в магистрали форсунок )

0325

датчик детонации и его цепи

0335

POS sensor -  датчик  КВ

0340

PHASE sensor - датчик фазы распердвала

0403

EGR valve - клапан перепуска отработавших газов

0500

VSS - speed sensor - датчик скорости автомобиля

0510

idle swith - контактная группа  холостого хода

0600

ENGINE-AT system - нет связи с AT ( АКПП )

0605

ECCS C/U - неисправость ECU

0650

CHECK ENGINE LAMP - неисправность цепи контрольной лампы

1065

ECCS C/U -   цепи питания ECU

1110

CVTC right bank valve - клапан система изменения фаз ГРМ

1111

IVT control solenoid valve электроклапан установки фаз(эл.часть)

1121

THROTTLE ( actuator system ) - привод электронной

 дроссельной заслонки

1122

THROTTLE (feedback system ) - привод заслонки - обратная связь

1123

THROTTLE ( motor relay system ) - электропривод заслонки

1135

CVTC left bank valve - клапан системы изменения фаз ГРМ

1136

IVT control solenoid valve электроклапан установки фаз(эл.часть)

1140

CVTC phase sensor right bank - датчик фазы IVTC

1145

CVTC phase sensor left bank - датчик фазы IVTC

1212

ENGINE-TCS/ABS - нет связи с системой TCS/ABS

1216

DUI - driver unit injector -  блок усилителя форсунок

1217

overheat - перегрев

1232

high pressure regulator - регулятор высокого давления

1320

сигнал системы зажигания - первичная сторона

1335

REF sensor - датчки КВ 120 град и ВМТ

1706

neutral swith - датчик нейтрали трансмисии

1805

stop lamp sw  - датчик стоп сигналов

1806

brake low pressure sensor - датчик низкого давления ваккума в

 системе тормозов

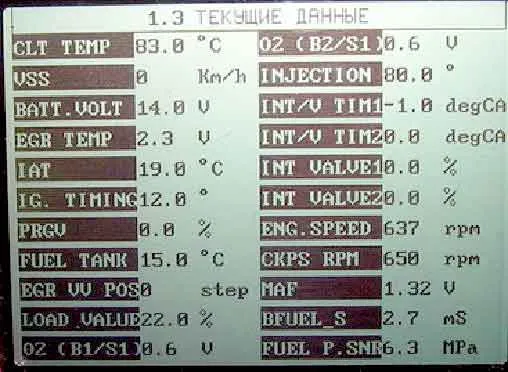

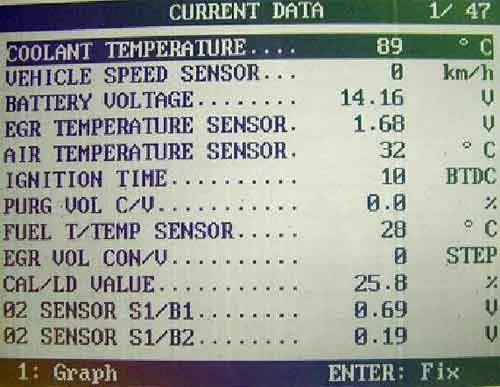

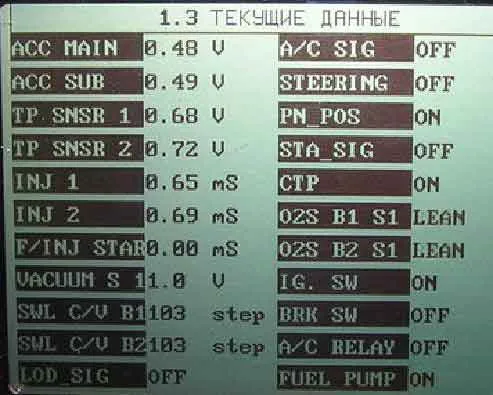

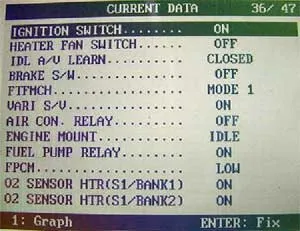

Данные  Data monitor c   разных сканеров




  фото 2





фото 3


По данным сканера можно легко наблюдать в динамике за давлением топливного насоса, расходомером воздуха, датчиками кислорода, оборотами двигателя и другими датчиками. Для анализа доступно более 45 параметров, ознакомиться с которыми можно на следующих фото:




фото 4




фото 5




 фото 6

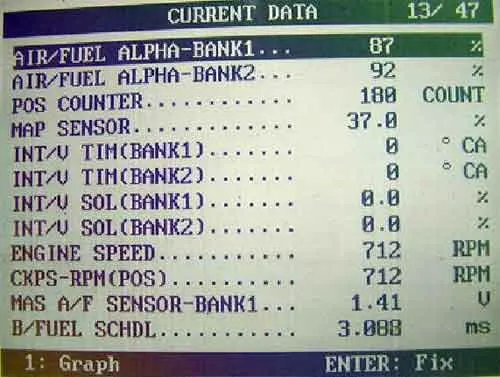

CURRENT DATA

1.COOLANT TEMP/S [° C]

Датчик температуры охлаждающей жидкости

The engine coolant temperature (determined by the signal voltage of the engine coolant temperature sensor) is displayed.

2. Vehicle sped sensor

Датчик скорости автомобиля

The vehicle speed computed from the vehicle speed sensor signal sent from instrument cluster is displayed.

3. Battery voltage[ V ]

Напряжение в бортовой сети

The power supply voltage of ECM is displayed

4. EGR temperature sensor [V]

Датчик температуры канала EGR

The EGR temperature sensor detects temperature changes in the EGR passageway.

5. AIR temperature sensor[°C]

Датчик температуры воздуха на впуске

The intake air temperature determined by the signal voltage of the intake air temperature sensor is indicated.

6. IGN TIMING [BTDC]

Расчетный параметр угла опережения зажигания

Indicates the ignition timing computed by ECM according to the input signals. When the engine is stopped, a certain value is indicated.

7. PURG VOL C/V [%]

Индикатор работы электроклапана фильтра  EVAP

Indicates the EVAP canister purge volume control solenoid valve control value computed by the ECM according to the input signals.

8. FUEL T / TMP SE [° C ]

Датчик температуры топлива

The fuel temperature judged from the fuel tank temperature sensor signal voltage is displayed.

9. EGR Vol C\V [step]

Положение штока мотора  EGR

The EGR volume control valve users a step motor to control the flow rate of EGR from exhaust manifold.

10. CAL/LD VALUE [%]

Расчетная нагрузка

"Calculated load value" indicates the value of the current airflow divided by peak airflow.

11. O2 Sensor S1/B1; HO2S1 (B1) [V]

Показание датчика кислорода в вольтах

The signal voltage of HO2S1 is displayed.

12. O2 Sensor S1/B2; HO2S2 (B1) [V]

Показание датчика кислорода в вольтах

The signal voltage of HO2S2 is displayed.

13 Air/Fuel ALPHA-Bank1 [%]

Соотношение топливо - воздушной смеси

The mean value of the air-fuel ratio feedback correction factor per cycle is indicated. When the engine is stopped, a certain value is indicated. This data also includes the data for the air-fuel ratio learning control.

14 Air/Fuel ALPHA-Bank2 [%]

Соотношение топливо - воздушной смеси

The mean value of the air-fuel ratio feedback correction factor per cycle is indicated. When the engine is stopped, a certain value is indicated. This data also includes the data for the air-fuel ratio learning control.

15. POS Counter [%]

Контур датчика положения коленчатого вала

16. MAP Sensor

Датчик разряжения  ( абсолютного давления )

 the signal voltage of the absolute pressure sensor is displayed.

17. INT/V TIM (Bank1) [°CA]

Мониторинг угла опережения впускного распредвала

Indicates [°CA] of intake camshaft advanced angle.

18. INT/V TIM (Bank2) [°CA]

Мониторинг угла опережения впускного распредвала

Indicates [°CA] of intake camshaft advanced angle.

19. INT / V SOL ( Bank 1) [%]- Управляющий клапан гидромуфты впускного распредвала( Bank 1).  The control condition of intake valve timing control solenoid valve (determined by ECM according to input signals) is indicated. ON - intake valve timing control is operating. OFF - intake valve timing control is not operating.

20. INT / V SOL ( Bank 2) [%] -Управляющий клапан гидромуфты впускного распредвала( Bank 2).  The control condition of intake valve timing control solenoid valve (determined by ECM according to input signals) is indicated. ON - intake valve timing control is operating. OFF - intake valve timing control is not operating.

21. ENG SPEED [rpm]-  Скорость двигателя  Indicates the engine speed computed from crankshaft position sensor (POS) and camshaft position sensor (PHASE) signal.

22. CKPS - RPM ( POS )-Скорость датчика положения коленчатого вала

23. MAS A / F SE - B 1 [ V ]-Показание датчика весового расхода воздуха.  The signal voltage of the mass air flow sensor is displayed.

24. B / FUEL SCHDL [ msec ]-Указывает табличную расчетную ширину импульса открытия инжектора. …  Indicates "Base fuel schedule" indicates the fuel injection pulse width programmed into ECM, prior to any learned on board correction.

25. ACCEL SEN 1 [V] Напряжение сигнала датчика положения педали акселератора Accelerator pedal position sensor signal voltage is displayed.

26. ACCEL SEN 2 [V]. Напряжение сигнала датчика положения педали акселератора Accelerator pedal position sensor signal voltage is displayed

27. THRTL SEN 1 [V] - Напряжение сигнала датчика положения дроссельной заслонки Throttle position sensor signal voltage is displayed

28. THRTL SEN 2 [V] -  Напряжение сигнала датчика положения дроссельной заслонки Throttle position sensor signal voltage is displayed.

29. INJECT PULSE -  BANK 1Указывает фактическую ширину импульса открытия инжектора в первом "банке" … Indicates the actual fuel injection pulse width compensated by ECM according to the input signals.

30. INJECT PULSE -  BANK 2Указывает фактическую ширину импульса открытия инжектора во втором "банке". ... Indicates the actual fuel injection pulse width compensated by ECM according to the input signals

31. FUEL Pressure Sensor [ MPa ] Показание датчика давления топлива

32. SWL C / V ( Bank 1) Клапан заслонок

33. SWL C / V ( Bank 2) Клапан заслонок

34. LOAD SIGNAL [ON/OFF] - Показание включения электрической нагрузки  …Indicates [ON/OFF] condition from the electrical load signal and/or lighting switch.

35. AIR COND SIG [ON/OFF]-  Сигнал включения кондиционера .Indicates [ON/OFF] condition of the air conditioner switch as determined by the air conditioner signal.

36. Power Steering Signal -  Параметр включения гидроусилителя руля ...PW/ST SIGNAL [ON/OFF] [ON/OFF] condition of the power steering oil pressure switch determined by the power steering oil pressure signal is indicated.

37. P/N Position Switch -  Положение переключателя парковки  \ нейтрали ...P/N POSI SW [ON/OFF] Indicates [ON/OFF] condition from the park/neutral position (PNP) switch signal.

38. START SIGNAL [ON/OFF] -  Сигнал стартера  Indicates [ON/OFF] condition from the starter signal. After starting the engine, [OFF] is displayed regardless of the starter signal.

39. Closed Throttle POS. [ON/OFF]- Индикатор холостого хода  ( закрытый дроссель ) Indicates idle position [ON/OFF] computed by ECM according to the throttle position sensor signal.

40 O2 Sensor Monitor S1/B1 (HO2S1 MNTR (B1)  [RICH/LEAN])  Мониторинг богатой  \ бедной смеси . Display of HO2S1 signal during air-fuel ratio feedback control: RICH - means the mixture became "rich", and control is being affected toward a leaner mixture. LEAN - means the mixture became "lean", and control is being affected toward a rich mixture.

41. O2 Sensor Monitor S1/B2HO2S1 MNTR (B2) [RICH/LEAN]  Мониторинг богатой  \ бедной смеси  Display of HO2S1 signal during air-fuel ratio feedback control: RICH - means the mixture became "rich", and control is being affected toward a leaner mixture. LEAN - means the mixture became "lean", and control is being affected toward a rich mixture.

42. IGNITION SWITCH [ON/OFF] -  Индикатор работы выключателя зажигания …Indicates [ON/OFF] condition from ignition switch.

43 Heater Fan SWITCH -  Вентилятор охлаждения .

44 IDL A/V Learn. Display the condition of idle air volume learning. YET - Idle air volume learning has not been performed yet. CMPLT - Idle air volume learning has already been performed successfully. INCMP - Idle air volume learning has not been performed successfully.

45 BRAKE SW  [ ON / OFF ] Индикатор включения педали тормоза.  Indicates [ON/OFF] condition from ASCD brake switch signal, and ASCD clutch switch signal (M/T models) or park/neutral position relay signal (A/T models).

46. AIR COND RLY [ON/OFF]  Индикатор включении кондиционера  The air conditioner relay control condition (determined by ECM according to the input signal) is indicated

47. ENGINE MOUNT [IDLE/TRVL]-  Контроль крепления двигателя  The control condition of the electronic controlled engine mount (computed by ECM according to input signals) is indicated. IDLE - Idle condition; TRVL - Driving condition.

48. FUEL PUMP RLY [ON/OFF]  Индикатор состояния реле топливного насоса  Indicates the fuel pump relay control condition determined by ECM according to the input signals.

49. O2 Sensor HTR(S1/Bank1) HO2S1 HTR (B1) [ON/OFF] -  Индикация состояния нагревателя датчика кислорода , вкл  /  выкл  Indicates [ON/OFF] condition of heated oxygen sensor 1 heater (front) determined by ECM according to the input signals.

50. O2 Sensor HTR(S1/Bank2) HO2S1 HTR (B2) [ON/OFF] -  Индикация состояния нагревателя датчика кислорода , вкл  /  выкл  Indicates [ON/OFF] condition of heated oxygen sensor 1 heater (front) determined by ECM according to the input signals.

51. FUEL PUMP CONTROL MODULE (FPCM) [high/low] -  Режим управления топливным насосом -  высокий , низкий .  ( принимает значения high – low ) это система контроля напряжения на насосе подкачки в баке в зависимости от оборотов мотора ( подает частичное или полное напряжение на топливный насос )

52. VARI S / V- система изменения длины впускного коллектора  variable switch / valve

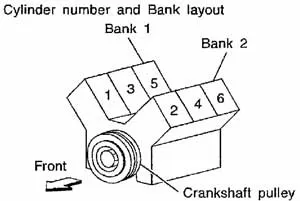

   Ориентация « Bank 1\2 » на двигателе.





«Болезни»:

За несколько лет работы с данными двигателями выработался определенный опыт.

Вот основные уязвимые места в двигателе:

1.  Неисправность датчика MAF, в простонародье – «расходомера воздуха»

2. Потеря давления в топливном насосе

3. Неисправность катушек зажигания

4. Плохой запуск или его отсутствие из-за неисправности стартера

5. Потеря мощности из-за "срыва" катализаторов (фото 30 - 33)

6. Постоянная детонация и повышенный расход топлива из-за большого количества сажи на  клапанах (засаженность)

7. Нарушение фазы газораспределения

8. Неправильная работа инжекторов


Наверное, самая распространенная жалоба клиентов при посещении сервиса – горящий CHECK ENGINE ClipBoard-6.jpg и, иногда, временное, а иногда  постоянное «троение» двигателя. Как следствие - потеря мощности;  как правило, это связано с нарушениями в системе зажигания. Блок управления оценивает работу катушек зажигания и при малейшем нарушении  информирует водителя о проблеме (зажиганием лампы CHECK ENGINE).

При сканировании выявляется код Р1320 - сигнал системы зажигания, "первичная сторона".


Про эту проблему уже писали на страницах данного форума,
/item.osg?idt=42&idn=1027
/item.osg?idt=42&idn=1316


Хочу лишь добавить свою методику проверки неисправной катушки зажигания. На левой головке двигателя доступ к катушкам зажигания открыт и здесь совсем не составляет труда осциллографом проверить импульсы на управляющих выводах катушек.  На правой же головке доступ, напротив, затруднен. Для нормальной проверки катушки  приходится демонтировать. Я меняю их местами с разных "головок" для проверки. Делаю это для того, что бы визуально проверить состояние наконечников. Нередки случаи пробоев и «зеленения» контактов из-за воды или масла.


Важно проверить катушку на разряднике - на неисправной катушке будут видны явные пропуски искрообразования.


Вот несколько осциллограмм:

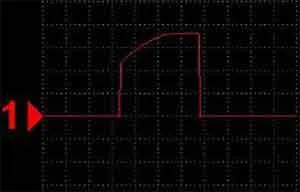

ФОТО 7 - правильная работа

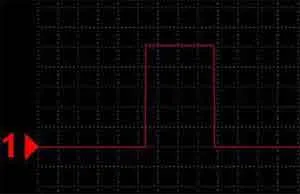

ФОТО 8 -  катушка в "обрыве" (силовой транзистор или обмотка)

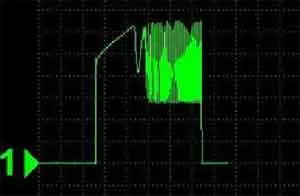

ФОТО 9  и 10 - неправильная работа силового транзистора в катушке.


nisvq_7.jpg                nisvq_8.jpg



фото 7                                                                              фото 8


nisvq_9.jpg               nisvq_10.jpg



фото 9                                                               фото 10




При проверке нужно обращать внимание и на наличие масла в свечных колодцах (оно туда может попадать через "задубевший" сальник клапанной крышки). При наличии масла есть вероятность "пробоя"  катушки либо коммутатора в ней.


Следующая проблема связана с отказом или нарушением правильной работы датчика MAF - датчик массового расхода воздуха.

При работе двигатель потребляет огромное количество воздуха и качество его фильтрования влияет коренным образом на работу данного датчика. В расходомере производители применили открытый кристалл. При постоянном воздействии частиц пыли на кристалл он мутнеет (от постоянного "пескоструя") или просто забивается грязью и, как результат, параметры датчика «уходят в сторону».  Нормальная работа двигателя становится невозможной. Диагностика данного девайса очень проста – замеряем напряжение при включенном зажигании на сигнальном выводе датчика  и сравниваем с нормативными показателями (1,03- 1,05 вольта).

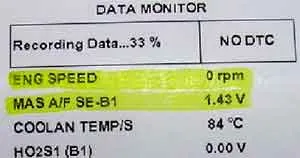

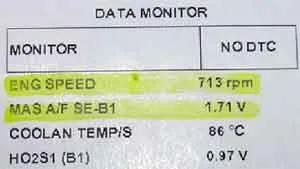

Показания  завышены:




 фото 11



Завышенные показания при работе двигателя на х\х





фото 12



При отклонениях в параметрах меняем датчик на исправный.

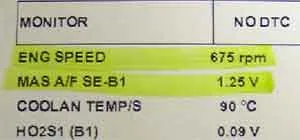

        Правильные показания:




фото 13

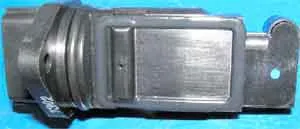

 При покупке (заказе) датчика следует учитывать цвет метки на расходомере и на его корпусе.




фото 14

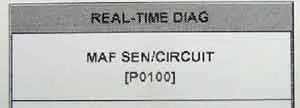

При полном обрыве датчика блок управления фиксирует код ошибки P 0100  MAF ( Mass Air Flow )  Sensor .




фото 15

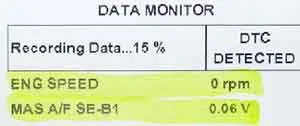

При неисправном датчике (внутренний обрыв) на сканере "застынет" показание в 1,01-1,04вольт, и оно не будет меняться при перегазовках. При обрыве проводки к датчику- показания на мониторе сканера будут нулевыми.




 фото 16

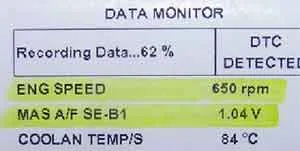

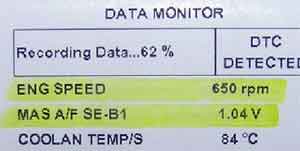

 Внутренний обрыв или « неудачная помывка датчика»




 фото 17



В Интернете бытует мнение о возможности промывания в спирте загрязнённой части датчика. Мне несколько раз приходилось мыть датчик, но к положительному результату эта процедура не приводила.



Если же параметры датчика заметно «уплыли» (на х\х 1,5 - 1,7 в), то временно восстановить работу двигателя можно изменив количество проходящего через него воздуха. Для этого нужно лишь на 10 - 15 градусов повернуть датчик по часовой стрелке. Болты крепления, конечно, нужно демонтировать.




фото 18

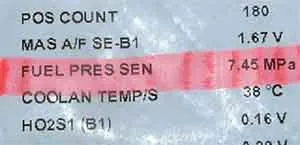

Более серьезная проблема – это износ ТНВД. При пониженном давлении двигатель способен работать, но наблюдается заметный черный выхлоп, "троение", потеря мощности и очень большой расход топлива. Регистрировать давление очень просто. На сканер выводится строчка с параметром с датчика давления, установленного на насосе. Давление изменяется соразмерно оборотам двигателя.




фото 19



Правильное давление - 6,8-7,4МРа на х\х.

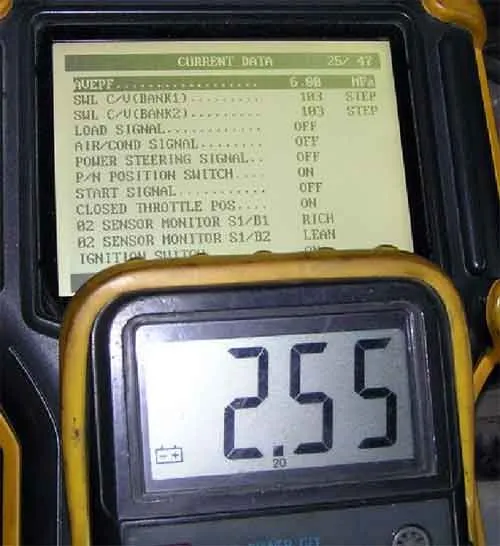

Если нет сканера, то можно проконтролировать давление с помощью вольтметра на разъёме датчика давления. Разъем датчика расположен в доступном месте и проделать эту процедуру не составит труда.

/item.osg?idt=50&idn=1075 по этой ссылке можно посмотреть зависимость напряжения от давления.

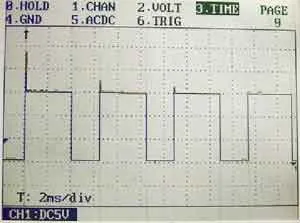

Форма импульса на клапане регуляторе давления:




фото 20





фото 21


Если Вы все же определили ненормальное давление ТНВД, это подтверждает и блок управления кодом (Р1232) high pressure regulator - регулятор высокого давления

 /item.osg?idt=50&idn=1062  то Вам, как диагносту, следует сделать некоторые замеры. Вы должны проверить наличие управляющего импульса на клапане ТНВД и проверить, какое давление развивает подкачивающий насос в топливном баке.


 Это необходимо делать, чтобы исключить неправильный диагноз по замене насоса и не стать впоследствии «счастливым его обладателем». Не исключается  вероятность того, что при заклинивании насоса «срезало» привод ТНВД и «просто замена» не решит проблему, а время будет потеряно для Вас и для Клиента.


Часто при разборе насосов видны следы износа плунжеров, подшипников, разрыва гофры, заклинивание плунжеров. Основными  виновниками выхода из строя насоса являются вода, грязь, песок,  которых предостаточно в нашем «чистом» отечественном топливе.



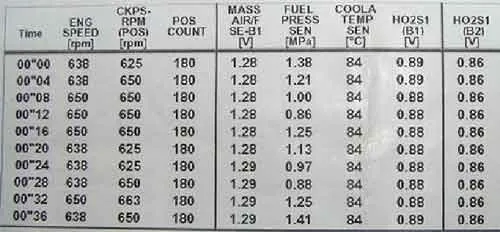

Показания сканера - низкое давление




фото 22



Неисправные плунжеры




Фото 23






Фото 24





Фото 25






Проверяйте после снятия  ТНВД состояние привода,-



     Привод «срезан»:                                                Исправный привод


  nisvq_26.jpg                               nisvq_27.jpg



фото 26                                                                      фото 27

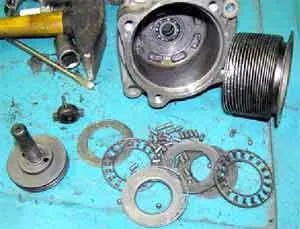

А здесь "разбитый" подшипник в насосе деформировал «гофру» из-за деформированного сальника на приводе (вытекло масло из насоса и произошёл перегрев подшипника)




фото 28

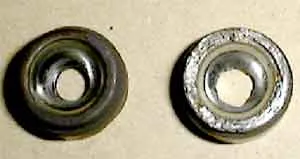

При снятии ТНВД обращайте внимание на направляющие втулки - их две. Они легко могут скатиться в полость головки, что приведет к непредсказуемым последствиям.


Следует отметить, что в новом насосе нужно обязательно проверить наличие  масла,  без которого насос не проработает и несколько часов.




 фото 29


Многие проблемы на данных двигателях пересекаются. Одна является следствием другой. При проблемах в системе зажигания и отказах в работе катушек, несгоревший бензин догорает в катализаторах. Температура катализатора увеличивается до немыслимых значений. Коллектор накаляется докрасна, появляется вероятность возгорания автомобиля. На «Цедриках» и «Глориях» установлены три катализатора. Два непосредственно рядом с головками (они металлические) и один керамический под днищем автомобиля.


Катализаторы нередко срывает со штатного места и ими, буквально, выпускной тракт "запаковывается" как пробкой. Теряется мощность двигателя.


nisvq_30.jpg         nisvq_31.jpg


фото 30                                                 фото 31




Проконтролировать «забитость» можно при помощи датчика давления. Доступ к датчикам кислорода ограничен. Порт датчика давления подключается в отверстия лямбда-зондов. При диагностике «пытайте» Клиента - сколько времени он катается на «троящем» двигателе.


nisvq_32.jpg              nisvq_33.jpg


фото 32                                                фото 33

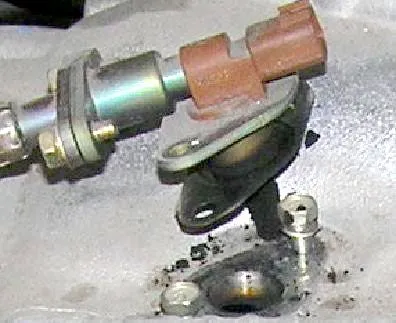

При работе на ХХ следует обращать внимание на температуру патрубков системы EGR. Были случаи, когда металлические частицы прогоревшего катализатора попадали под шток клапана, тем самым не давая ему закрыться. Как результат - неровная работа двигателя и раскаленная  подводная трубка.




фото 34


Еще одна серьезная проблема - это так называемая «засаженность» двигателя. Коллектор двигателя с прямым впрыском - он большого обьема. По моему мнению, это обусловлено необходимостью улавливания частиц сажи, оставшихся после полного сгорания смеси. Сажи накапливается огромное количество. В практике встречались автомобили с практически полностью перекрытыми клапанными каналами. Чистку коллектора следует производить при возникновении постоянной детонации при работе двигателя. Увидеть сажу можно просто при осмотре форсунки холодного пуска.




    фото 35


nisvq_36.jpg      nisvq_37.jpg     nisvq_37.jpg


фото 36             фото 37                фото 38



Очистка, как правило, не занимает много времени, так как кокс и сажа практически всегда имеют «сухую» структуру. Весь этот налет легко снимается скребками и всевозможными ёршиками. С чисткой коллектора не возникнет трудностей, а вот с клапанами придется повозиться. Ставим поршень цилиндра в ВМТ и счищаем сажу на днище клапана. Затем удаляем сажу пылесосом. Так все 12 отверстий.

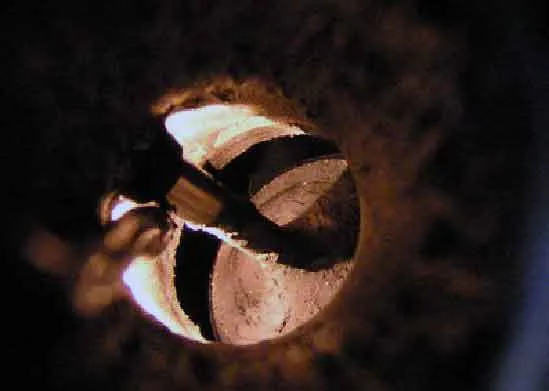

Почищенный клапан




фото 39




 фото 40

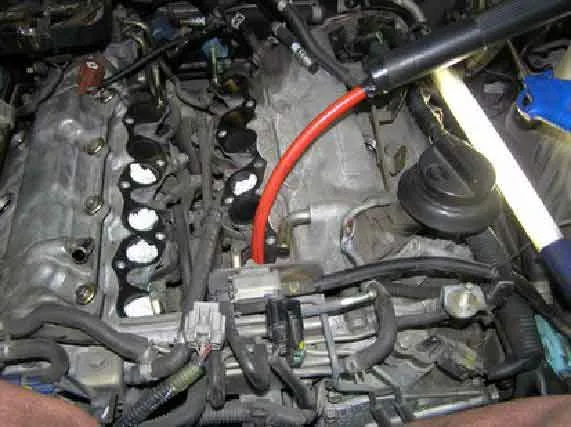

Остатки выдуваем сжатым воздухом. Если вам «не повезло» и колпачки "текут", то кокс будет сырой - здесь придется воспользоваться очистителями. А собирать  растворённую грязь либо шприцем, либо «отсосом».

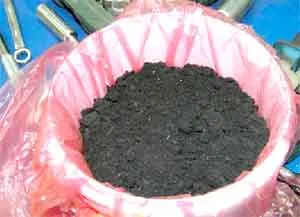

Результат очистки  коллектора и  клапанов


nisvq_41.jpg   nisvq_42.jpg


фото 41                                                                 фото 42


Часто привозят автомобили с проблемами  невозможности запуска. Блок управления регистрирует нарушение в работе датчика коленвала. Код P0335\ POS sensor -  датчик  КВ


nisvq_43.jpg    nisvq_44.jpg


фото 43                                 фото 44



Блок управления постоянно фиксирует код ошибки.

Замена датчика не решает проблемы.

Импульс имеется, а запуска не происходит.

 Проблема лежит глубже.

Этот "трабл" не раз обсуждался на нашем форуме, я просто повторю то, что уже писалось и добавлю из своего опыта.

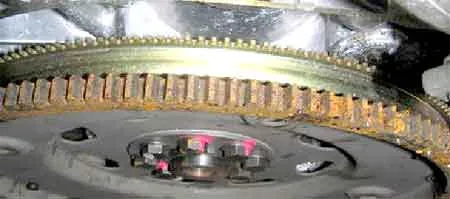

Вся проблема  заключается в «неровной работе стартера», «просадке» напряжения, разбитые втулки или изогнутый маховик, налипание частиц металла к датчику.  Это приводит к тому, что начальный импульс датчика коленвала становится неправильным.




фото 45



   (...на нашем форуме диагност из города Санкт-Петергбурга Vasaby   так писал про эту проблему:

«Прикол в том, что электрические помехи от стартера тут ни при чем. Минусовой провод батарея-мотор можно поставить удлиненный, проложить мимо датчика и увести на болт крепления стартером. И все равно запуск станет легче. Дело в чувствительности датчика скорости вращения колена к большим угловым ускорениям-замедлениям венца при подклинивании якоря стартера или рывкам колена вблизи ВМТ из-за недостаточной мощности стартера».


Проблема решается либо заменой стартера, либо переносом дополнительного минусового провода на болт крепления стартера...).





фото 46

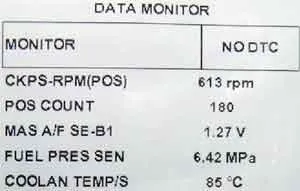

Регистрировать  данную проблему можно, наблюдая за параметром  POS COUNT в "дате" сканера его значение должно быть 180

http://forum.autodata.ru/index.php?t=3904


Можно просматривать импульс с датчика коленвала.




фото 47


Проблема просмотра импульса в доступе к датчику. Импульс можно снять непосредственно на датчике либо на блоке управления.




фото 48

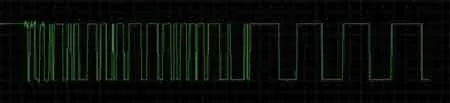

фото 49



Чем меньше участок с «грязным» импульсом, тем быстрее произойдет запуск.

Есть еще одна проблема с затруднённым запуском – DTC P1335.



                      REF sensor – датчк КВ 120 град и ВМТ

 Отсутствие сигнала с датчика коленвала (переднего) также нарушает процесс синхронизации. При отсутствии этого сигнала двигатель все же запускается, но с трудом (долгое вращение стартера)

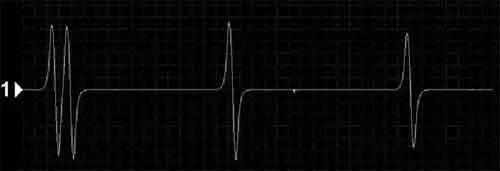

Правильный сигнал





фото 50

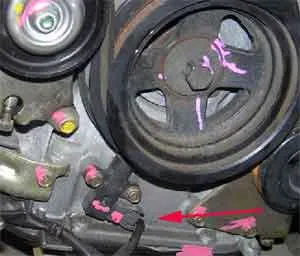

                 И сам датчик




фото 51

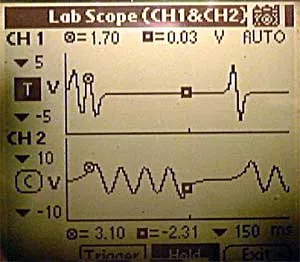

Одна интересная деталь - ВМТ это всегда  REF двойной импульс , PHASE 3 импульса - 1 цилиндр, 4 импульса - 4 цилиндр.




Так можно проверить метки цепи не снимая крышки на  двухканальном осциллографе. Так как датчики индуктивные, то можно вообще зажигание не включать (со снятыми коллекторами ) просто подав "+" на стартер.



Синхронизация_ REF двойной импульс и PHASE 4 импульса - 4 цилиндр.





   Синхронизация  ВМТ и катушки 1 цилиндра


IGN - это положение импульса на катушку 1 го цилиндра и REF





На данных двигателях  установлены низкоомные инжекторы, способные работать на обычном и на очень большом давлении, до 120кг\см2. Управляющий импульс вырабатывается специальным блоком - усилителем инжекторов. Усилитель вырабатывает импульс амплитудой до 100 вольт, который способен открыть и закрыть инжектор под большим давлением. За время эксплуатации сопла инжекторов загрязняются, загрязняется и игла.


nisvq_52.jpg     nisvq_54.jpg



фото 52                                                 фото 53



Тем самым нарушается нормальная работа форсунок, распыл и производительность.

Мыть форсунки следует в ультразвуке по аналогии с инжекторами от TOYOTA или MMC.

Подающая топливо «рейка» прикручивается к инжекторам специальными болтами. Для их демонтажа потребуется изготовить особый ключ.

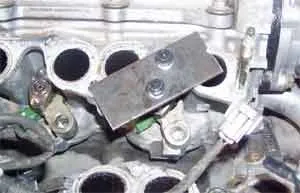

Снимать форсунки следует с осторожностью, и использовать простейший съемник.



nisvq_55.jpg   nisvq_56.jpg



фото 54                                                                фото 55



Демонтаж форсунки надо производить плавно и равномерно во избежание ее повреждения. Предварительно на посадочное место надо распылить смазку, например VD-40.

"Закоксованные" форсунки также приводят к обеднению смеси, потери мощности, проявлениям детонации, не устойчивому ХХ.

Бывали случаи, когда из-за грязи форсунка начинает «лить» топливо. Увеличивается общий расход топлива. Заметен запах и «черный» выхлоп. Свеча зажигания  не успевает очищаться, а датчик кислорода постоянно регистрирует "богатую" смесь. Такую форсунку редко удается «оживить».


Работу инжекторов можно наблюдать осциллографом прямо на усилителе инжекторов.

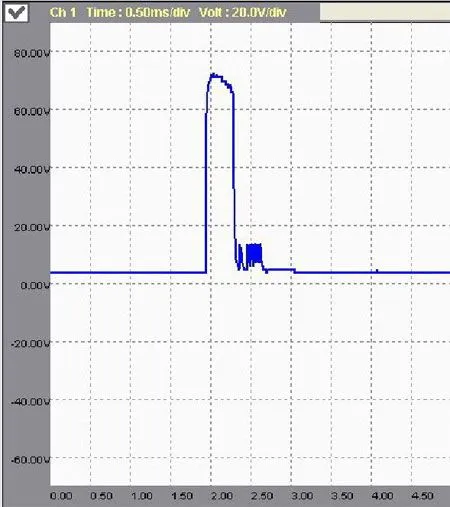

Осциллограмма с вывода усилителя относительно массы двигателя





фото 56



При изменении в сопротивлении обмотки инжектора фиксируется код  неисправности P1216 injector D/U., эта ошибка может указывать и на отказ усилителя.



Следующая проблема связана с нарушением  фаз газораспределения.

Блок управления двигателем фиксирует шесть кодов,  связанных с данной проблемой. На распредвале установлена шестерня, способная изменять его положение  в зависимости от давления подводимого к ней масла. В этой системе есть четыре ключевых элемента – клапан, муфта с шестерней, датчик положения муфты, датчик распредвала





фото 57




 фото 58






фото 59

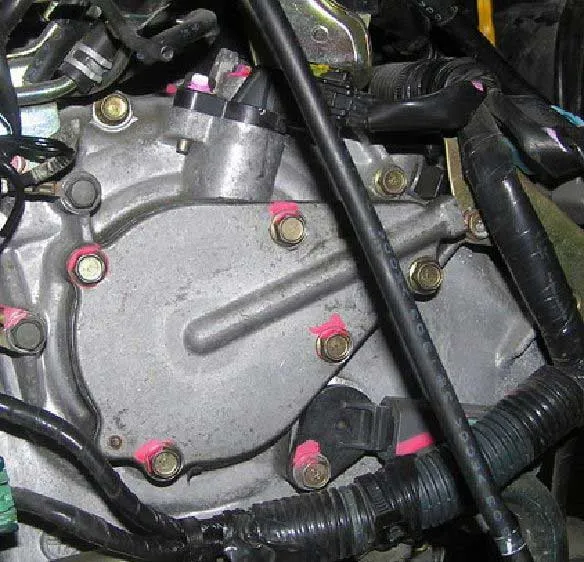

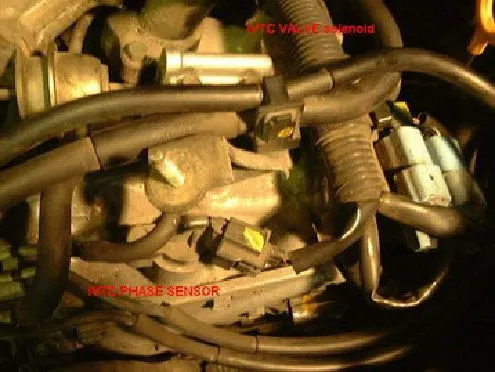

Датчик фазы и распредвала





фото 60


При нарушении в работе клапана (клапанов) блок управления фиксирует ошибку

DTC P1111, P1136 IVT control solenoid valve.

Эти коды указывают на электрические проблемы в управляющих клапанах (следует проверить сопротивление, наличие управляющего сигнала, питание). Сопротивление клапана 7,0 -7,7ом при температуре 20 градусов Цельсия.

При отсутствии импульса с датчиков положения муфтыECM регистрирует ошибки

DTC P1140, P1145 IVT control position sensor.

Следует проверить импульсы на датчиках и наличие питания. Если смотреть на двигатель, то код P1140 указывает на неисправный левый датчик, а код P1145 на правый.

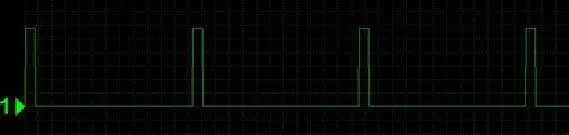

Правильный импульс




фото 61


При невозможности установки заданного положения распредвала и при наличии импульсов с датчиков фазы фиксируются коды

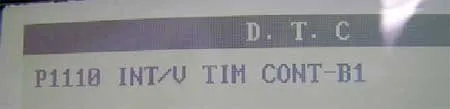

DTC P 1110, P1135.  INTAKE VALVE TIMING CONTROL PERFORMANCE


При возникновении этих кодов следует  проверить гидравлическую часть системы, подклинивание клапана, грязь в сетке, неисправность самой гидравлической муфты.




фото 62


Форму сигналов можно посмотреть по ссылке: http://forum.mek1.ru/viewtopic.php?t=3469%20

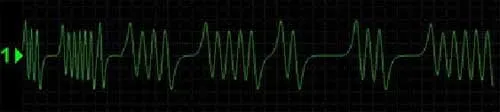

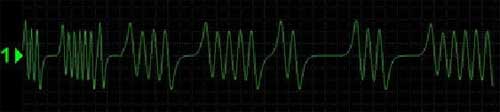

Форма сигнала с датчика распредвала:




 фото 63

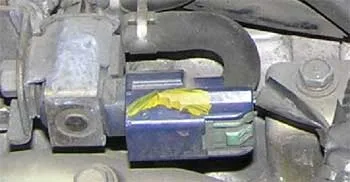

И напоследок небольшая хитрость по снятию и установке необычных разъемов на датчиках.


Под пружинки механизма попадает грязь, из-за чего разъеденить разъем очень сложно. Чтобы не сломать эту конструкцию, нужно брызнуть проникающей смазкой в место хода защелки и вся конструкция вновь заработает.





фото 64



Я попытался  максимально коротко осветить наиболее часто встречающиеся проблемы с данной серией двигателей. Всем удачных ремонтов и добрых клиентов.




Владимир Бекренёв при поддержке Антона Воробьёва и Арида Гаджиева
© Легион-Автодата


 Руководство по ремонту и эксплуатации Nissan
Информацию по обслуживанию и ремонту автомобилей вы найдете в книге (книгах):


Автокниги и Автолитература от Легион-Автодата

Книги по ремонту автомобилей от
интернет-магазина Легион-Автодата

• низкие цены от издателя
• оперативная доставка в любой регион
(почта, пункты выдачи, курьером)
• оплата при получении
• широкий ассортимент



Новинки компании Легион-Автодата:

Давление в шинах и моменты затяжек колёс 1990-2018. Настенный ламинированный плакат, 51 марка, более 790 моделей. Легион-Aвтодата
Давление в шинах и моменты затяжек колёс 1990-2018. Настенный ламинированный плакат, 51 марка, более 790 моделей. Легион-Aвтодата
Автомобильные кондиционеры 2018  рабочие жидкости и объемы. Настенный ламинированный плакат 51 марка производителей автомобилей, более 790 моделей
Автомобильные кондиционеры 2018 рабочие жидкости и объемы. Настенный ламинированный плакат 51 марка производителей автомобилей, более 790 моделей
Книга Mitsubishi Fuso Canter с 2010 дизель. Профессионал. Руководство по ремонту и эксплуатации грузового автомобиля. Легион-Aвтодата
Книга Mitsubishi Fuso Canter с 2010 дизель. Профессионал. Руководство по ремонту и эксплуатации грузового автомобиля. Легион-Aвтодата
Книга Suzuki Grand Vitara с 2005 бензин. Каталог расходны з/ч. Характерные неисправности. ч/б фото. Профессионал. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
Книга Suzuki Grand Vitara с 2005 бензин. Каталог расходны з/ч. Характерные неисправности. ч/б фото. Профессионал. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
Книга Cummins двигатели ISB6.7 и ISB4.5 Каталог расходных з/ч. Характерные неисправности. Профессионал. Руководство по ремонту и эксплуатации двигателя. Легион-Aвтодата
Книга Cummins двигатели ISB6.7 и ISB4.5 Каталог расходных з/ч. Характерные неисправности. Профессионал. Руководство по ремонту и эксплуатации двигателя. Легион-Aвтодата
Книга Isuzu двигатели 4JK1(2,5 л), 4JJ1(3,0л). Каталог расходных з/ч. Профессионал. Руководство по ремонту и эксплуатации двигателя. Легион-Автодата
Книга Isuzu двигатели 4JK1(2,5 л), 4JJ1(3,0л). Каталог расходных з/ч. Профессионал. Руководство по ремонту и эксплуатации двигателя. Легион-Автодата
Книга Nissan Diesel двигатели FE6 дизель. Диагностика. Профессионал. Руководство по ремонту и эксплуатации двигателя. Легион-Aвтодата
Книга Nissan Diesel двигатели FE6 дизель. Диагностика. Профессионал. Руководство по ремонту и эксплуатации двигателя. Легион-Aвтодата
Книга Freghtliner Columbia, Century Class с 2000. Шасси. Кабина. Электрооборудование. Профессионал. Руководство по ремонту и эксплуатации грузового автомобиля. Легион-Aвтодата
Книга Freghtliner Columbia, Century Class с 2000. Шасси. Кабина. Электрооборудование. Профессионал. Руководство по ремонту и эксплуатации грузового автомобиля. Легион-Aвтодата
Книга Mercedes Viano W639 2004-2014 бензин, дизель. Каталог расходных з/ч. Характерные неисправности. ч/б фото. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
Книга Mercedes Viano W639 2004-2014 бензин, дизель. Каталог расходных з/ч. Характерные неисправности. ч/б фото. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
Книга Mitsubishi Outlander 3 c 2012, рестайлинг с 2015 бензин. Каталог расходных з/ч. Характерные неисправности. Профессионал. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
Книга Mitsubishi Outlander 3 c 2012, рестайлинг с 2015 бензин. Каталог расходных з/ч. Характерные неисправности. Профессионал. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
Книга Mitsubishi Asx с 2010 бензин. Каталог расходных з/ч. Характерные неисправности. Профессионал. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
Книга Mitsubishi Asx с 2010 бензин. Каталог расходных з/ч. Характерные неисправности. Профессионал. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
Диагностический адаптер ELM327 Bluetooth Mini размер S + MotorData OBD бесплатно
Диагностический адаптер ELM327 Bluetooth Mini размер S + MotorData OBD бесплатно
Книга Экскаваторы-погрузчики JCB 3CX, 4CX 1991-2010 и их модификации дизель. Профессионал. Руководство по ремонту и техническому обслуживанию. Легион-Aвтодата
Книга Экскаваторы-погрузчики JCB 3CX, 4CX 1991-2010 и их модификации дизель. Профессионал. Руководство по ремонту и техническому обслуживанию. Легион-Aвтодата
Книга FORD Expedition 1997-14, Lincoln Navigator 1998-14, Ford F-150, F250 бензин. ч/б фото. Руководство по ремонту и эксплуатации автомобиля. Легион-Автодата.
Книга FORD Expedition 1997-14, Lincoln Navigator 1998-14, Ford F-150, F250 бензин. ч/б фото. Руководство по ремонту и эксплуатации автомобиля. Легион-Автодата.
Ford Fiesta, Ford Fusion 2002-08/12 бензин, дизель. Ремонт. Эксплуатация. ТО (ч/б фотографии + Каталог расходных з/ч. Характерные неисправности)
Ford Fiesta, Ford Fusion 2002-08/12 бензин, дизель. Ремонт. Эксплуатация. ТО (ч/б фотографии + Каталог расходных з/ч. Характерные неисправности)
Книга Ford Mondeo 2003-07 бензин и дизель. Каталог расходных з/ч. ч/б фото. Руководство  по ремонту и эксплуатации автомобиля. Легион-Автодата
Книга Ford Mondeo 2003-07 бензин и дизель. Каталог расходных з/ч. ч/б фото. Руководство по ремонту и эксплуатации автомобиля. Легион-Автодата
Книга Ford Transit 2000-06 дизель. Каталог расходных з/ч. Характерные неисправности. ч/б фото. Руководство по ремонту и эксплуатации автомобиля
Книга Ford Transit 2000-06 дизель. Каталог расходных з/ч. Характерные неисправности. ч/б фото. Руководство по ремонту и эксплуатации автомобиля
Книга Peugeot 206 1998-2012 бензин, дизель. Каталог расходных з/ч. Характерные неисправности. ч/б фото. Руководство по ремонту и эксплуатации автомобиля
Книга Peugeot 206 1998-2012 бензин, дизель. Каталог расходных з/ч. Характерные неисправности. ч/б фото. Руководство по ремонту и эксплуатации автомобиля
Книга Volvo S40, Volvo V50 2004-2007 бензин, дизель. Каталог расходных з/ч. Характерные неисправности. ч/б фото. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
Книга Volvo S40, Volvo V50 2004-2007 бензин, дизель. Каталог расходных з/ч. Характерные неисправности. ч/б фото. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
Книга VolksWagen Passat В5 1996-00 бензин, дизель. Каталог расходных з/ч. Полезные ссылки. ч/б фото. Руководство по ремонту и эксплуатации автомобиля
Книга VolksWagen Passat В5 1996-00 бензин, дизель. Каталог расходных з/ч. Полезные ссылки. ч/б фото. Руководство по ремонту и эксплуатации автомобиля




Автокниги - ремонтируйте автомобиль своими силами
