Nissan Note. Греются и горят катушки зажигания
15.05.2014
Говорят, что подобные неисправности попадались уже у многих, ну а мне впервые. И сначала не понял в чем основная причина, пошел по пути проторенному: решил, что в неисправности виноват блок управления и его надо менять. Бред! Неграмотность! Но что делать, рассказываю как есть, хотя признаваться в этом немного стыдно (тут идет вымученная улыбка)…
Просто еще раз получил от жизни шлепок по затылку и понял: «Учиться, учиться и еще раз учиться, как завещал дедушка Ленин». Да, конечно, можно оправдываться тем фактом, что эта машина не профильная, многих тонкостей и нюансов не знаю, но закон Ома еще никто не отменял! Короче, не учел некоторые моменты на этапе начальной диагностики и чуть не попал …

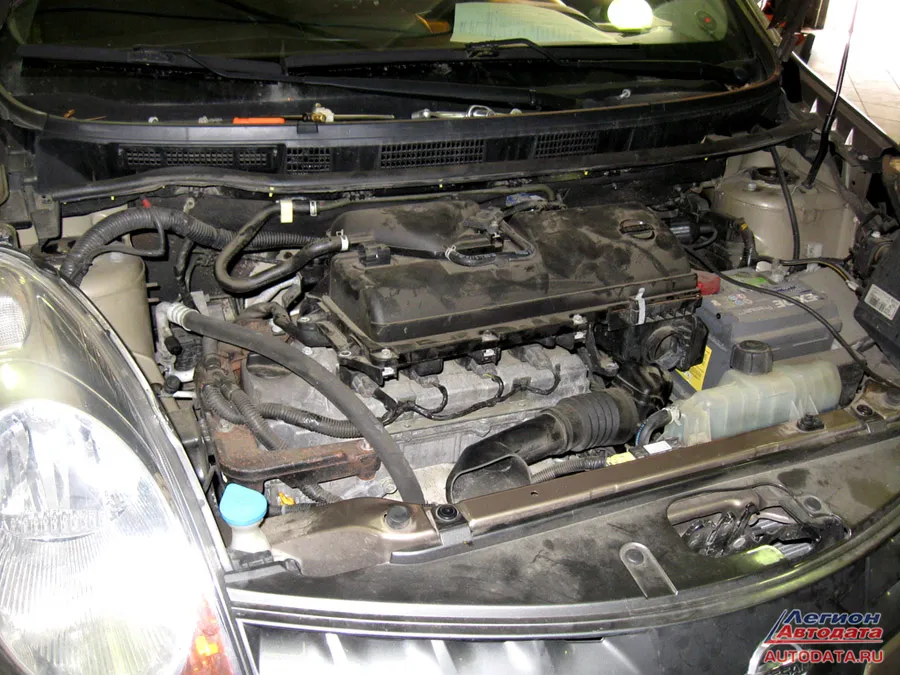

Итак, начну. Мотор как мотор, и даже ничуть не грязный, с таким работать намного приятнее, чем с моторами водителей-наездников, которые только «тапку в пол», а о техническом обслуживании даже не задумываются.
Сама проблема со слов клиента выглядела обычно (тут говорят «ничто не предвещало беды»), неисправность своего автомобиля клиент описал просто и коротко: - Троит, зараза!
Ну, троит и троит, не вопрос, как говорится, подобного попадалось много (ЩА НАЛАДИМ?!).
С помощью осциллографа и индуктивного накладного датчика провел несколько замеров и даже не делая умной морды лица, быстренько нашел неисправные элементы. Ими оказались индивидуальные катушки зажигания, так называемые COP (Coil-on-Plug), и для полного подтверждения своего диагноза, я их демонтировал и проверил на столе.
Простую процедуру проверки (можно сказать «на коленке») такого типа катушек я уже описывал ранее в статье, кому интересно может посмотреть, почитать.
Мой диагноз подтвердился, и я вынес вердикт:
- У вас две катушки зажигания накрылись. Менять надо!
Менять, так менять, клиент не спорил, он стоял рядом и видел все этапы проверки. Своими глазами увидел, что две катушки не работают. Поехал, купил, привез, благо запчасти не дефицитные и во многих магазинах автозапчастей имеются в наличии. У него даже настроение поднялось, проблема-то плёвая, сейчас катушки поменяют и снова в путь!

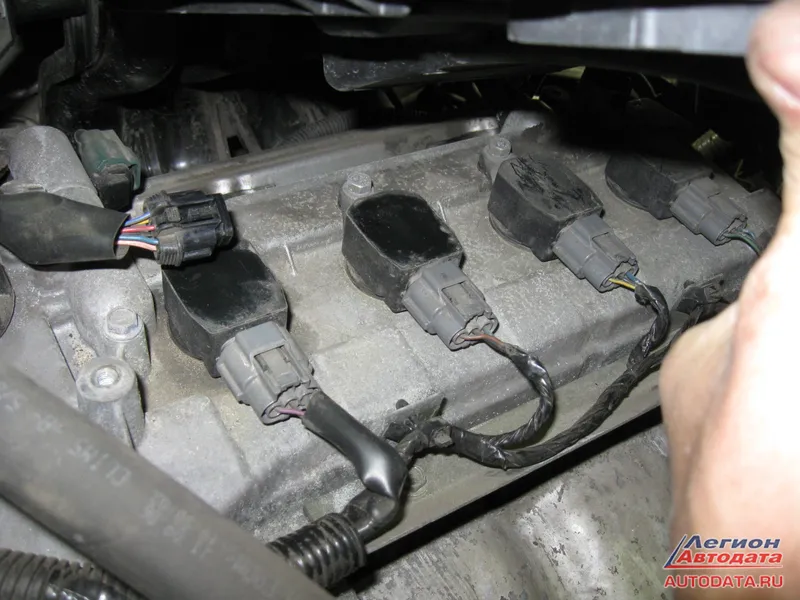

На фото ниже момент работы. Не очень удобно подлезать к катушкам, сверху мешает корпус воздушного фильтра, надо снимать. Да, ох уж эти конструктора, все борются за компактность, напридумывают всякого, а нам руки ломать или полмашины надо разобрать, чтобы подлезть для диагностики или ремонта.
Устанавливая на место катушки, я посматривал в сторону Mitsubishi, которая стояла и ждала очереди на ремонт. Вот она-то профильная машина, с ней разобраться будет проще, чем с этим Ниссаном! Кто занимается авторемонтом знает, что если уж разделил для себя и сделал выбор: «Буду ремонтировать только определенный круг машин», то качество работы вырастает. Наш техцентр в основном делает автомобили Mitsubishi и Toyota, это «профильные», а вот остальные не по профилю ставим в конец очереди или запускаем когда есть «окно». Не хочу никому давать советов (это всегда дело гиблое и неблагодарное), но на мой взгляд заниматься только узким (относительно) кругом ремонтируемых автомобилей – это правильно. Посмотрите хотя бы на Дмитрия Юрьевича, ник mek, который стал реальным «гуру» по диагностике и ремонту Mitsubishi. Вот и буду к такому же стремиться …
Заменил катушки зажигания, запустил мотор – ну что, все отлично, работает как часики! И только-только повернулся к клиенту, чтобы сообщить ему об окончании работы, как двигатель вздрогнул, дёрнулся и … стал работать с перебоем. Стоп, глушим!
«Чёй-то он ЁПонский патефон»… Это написал так спокойно. А внутри на самом деле всё взорвалось! Эмоции, эмоции … но сдержался и успокаивающе сказал клиенту: - Ничего страшного, все под контролем, сейчас разберемся, что еще этому движку надо для ровной работы.
А клиент понурился. Понял, видимо, седьмым чувством, что так быстро ему из ремонта не уехать …тоже самое почувствовал и я. Расстроился, что тут говорить, это чувство тоже знакомо многим ремонтникам: «Победа близка, но пока не ухватить».
Анализ ситуации такой:
1. Машина пришла с проблемой «троения».
2. Была вычислена смерть двух катушек зажигания.
3. Поставлены новые катушки зажигания, двигатель завелся, работал довольно ровно, но через некоторое время стал сбоить – в чем причина?
Самое время пощупать катушки, тактильно, говоря умными словами … Ну вот, одна из вновь замененных нагрелась сильней других, может бракованная попалась, или еще что? Жду, когда катушка остынет, подключаю осциллограф, снова завожу движок и внимательно смотрю управляющий импульс с ЭБУД на катушку, которая внезапно «вырубилась».

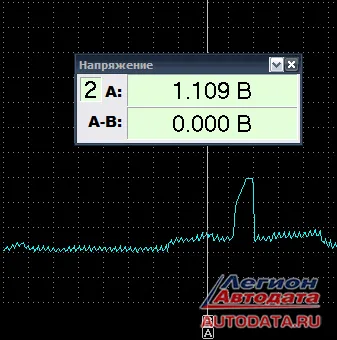

Осциллограмма ничего хорошего не предвещала. Там, где должен быть НОЛЬ вольт, присутствовали 1.109в, т.е. транзистор в катушке зажигания не будет закрываться полностью, соответственно первичная обмотка катушки не будет отключаться, и в конце концов сгорит обмотка или транзистор. Первое и самое распространённое, что приходит в голову: «Виноват блок управления двигателем!», он же управляет подачей импульсов на катушки: когда нет явных причин, блок управления поставить под подозрение легче всего.
– Всё, приехали! Блок управления в ремонт, он виноват в перегорании катушек зажигания….
Хозяин автомобиля, совсем расстроился. Он стал расспрашивать, где взять новый МОЗГ для своего коня, сколько он (МОЗГ) может стоить и можно ли его отремонтировать.
Я позвонил классному спецу по Ниссанам, Ариду Омаровичу Гаджиеву, он тоже работает в Москве как и я, только в центре.
- Арид Омарович, а нет ли у вас нового блока управления или, может быть, сможете отремонтировать блок управления на Ниссан…
Вот нравятся мне «гуру авторемонта»! Тут главное их знать и не наглеть постоянными просьбами, если звонить, то редко, и говорить конкретно, по существу, иначе прослывешь пустобрехом.
Нравятся почему: Арид спокойно расспросил, что за машина, какой год, кузов, с чем пришла машина, какие симптомы, что показал осциллограф и прочие нюансы…
А потом неожиданно: - Проверьте массы, у меня уже были такие случаи!
Оба-на… «массы»? Вот это поворот. Надо разбираться посерьезнее, на кону репутация своя и сервиса, и что немаловажно - можно попасть на кругленькую сумму, если купленный клиентом блок управления не устранит проблемы с перегоранием катушек зажигания. Значит, проблема не в блоке и этом случае за блок придется заплатить и оставить себе на память, так как такой товар назад в магазин не вернешь (во всяком случае не у нас в стране)...
Ну раз гуру по Ниссанам сказал в каком направлении копать, то без общей электрической схемы тут не обойтись. Смотрим, что нам говорит программа Мотордата:

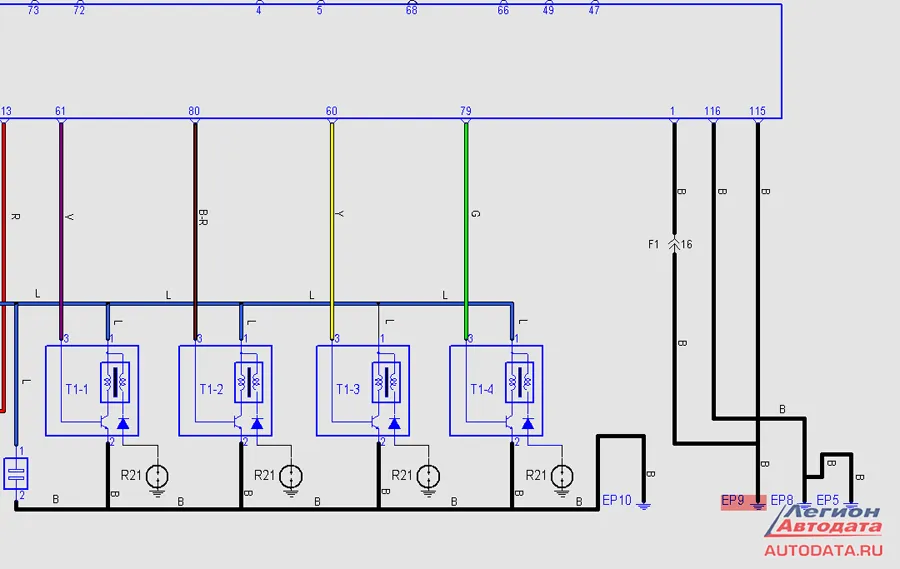

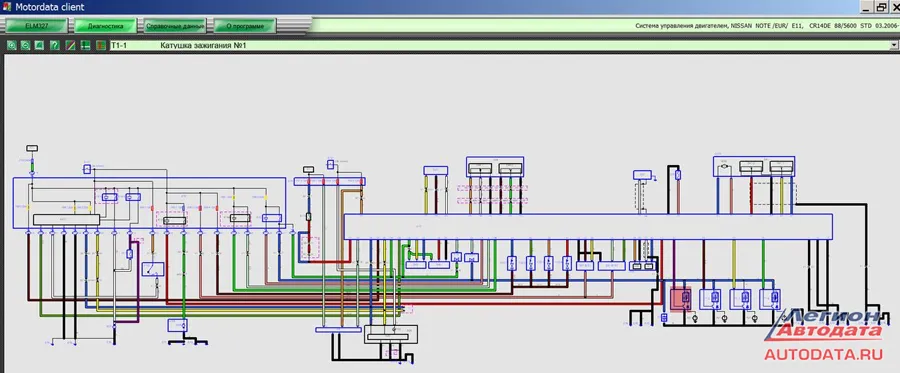

Это общая схема электрических соединений блока управления двигателем. Рекламировать не буду, но удобно, вся схема перед глазами.
Вот они, все массы катушек и блока управления.

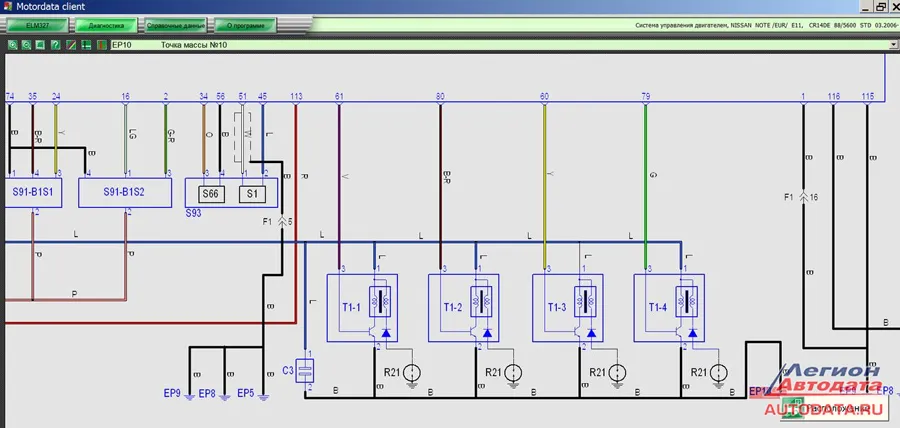

Очень удобно, не надо лазать по страницам мануалов и искать нужные точки, тут надо только два раза мышкой щёлкнуть – появляется менюшка «Расположение»:

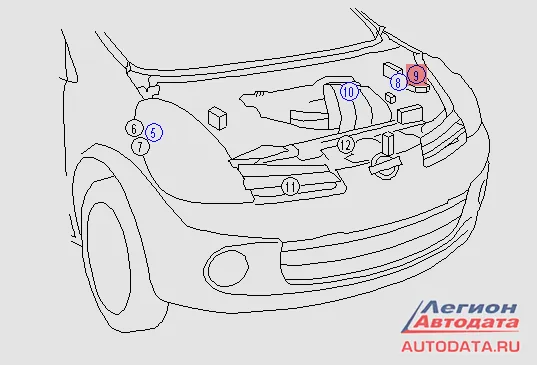

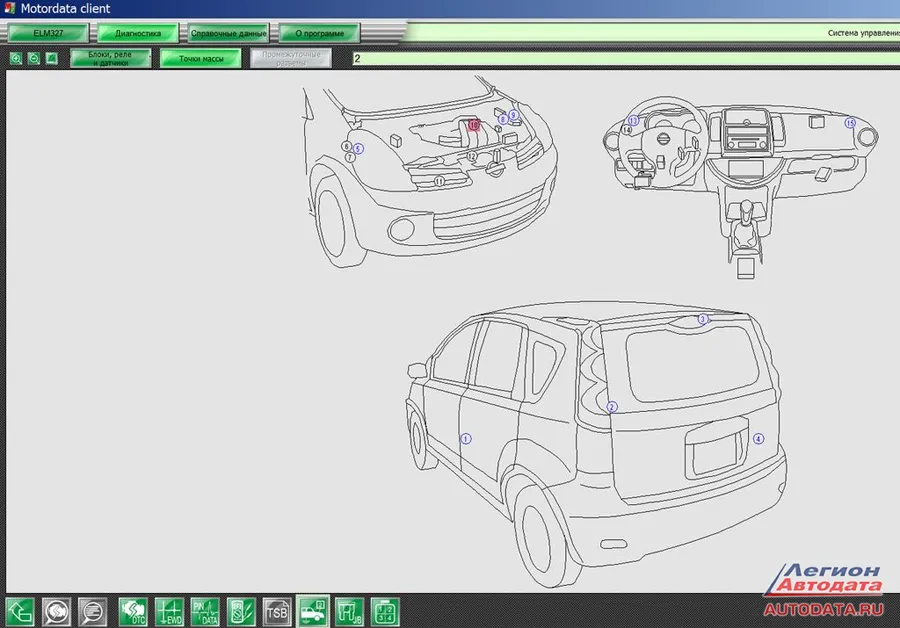

Еще щелчок, и открывается полная картина всех точек соединения с массой:
Спорить не буду, МОТОРДАТА сэкономила мне время!
Теперь тестер в руки и вперед на Ниссан...

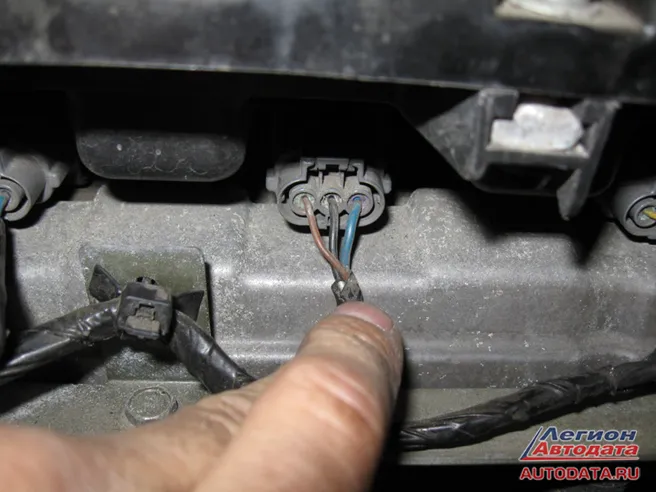

Дальнейший анализ выявил много интересного. Некоторые МАССОВЫЕ соединения имели явные следы окисления, а другие были просто не достаточно сильно притянуты! Просто какая-то «масса МАССОВЫХ неисправностей!!!». Короче, нонсенс!

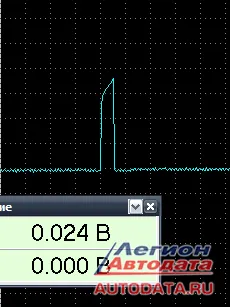

Все массовые соединения зачистил и подтянул. Для надежности продублировал массу на катушках зажигания. Как говориться: «Обжегшись молоком, на воду дуешь» и «Береженого Бог бережет!». Снова подключил осциллограф на канал управления катушки зажигания и завел двигатель. На всеобщую радость он работал ровно, но для самоуспокоения, я следил за температурой катушек зажигания с помощью инфракрасного пирометра, перегрева не было -УРА! Вот как стала выглядеть осциллограмма управляющего импульса на катушку, после приведения в порядок всех массовых соединений:
(0.024в против 1.109в!)
Ничего не скажешь, - повезло, что когда двигатель работал с новыми катушками при некачественных электрических соединениях, катушки не успели сгореть.
Ну что, цель достигнута, автомобиль починен, клиент и диагност по-своему рады. Тему можно закрыть.
В завершении хочу обратить ваше внимание, что в интернете огромное множество автомобильных форумов с еще большим количеством разных советов, полезных, бесполезных и самое обидное, вредных. Мне стало интересно, и я «пробежался» некоторым из таких форумов, и прочитал что советуют при данной проблеме, т.е. в случае перегорания катушек зажигания на Ниссане Ноут. Вот что там было написано:
«Батенька, я ремонтами занимаюсь не первый год, так что скажу, что у вас на вашем ноуте катушки горят из-за плохих свечей зажигания! Меняйте и не парьтесь!».
Другой подтвердил: «Катушки вылетают из-за неправильных или неисправных свечей и неисправных ВВ проводов...».
Как обычно на таких форумах, возник зубовный скрежет: «Откуда на ноуте высоковольтные провода?!!! Ты хоть раз видел этот мотор?!! Там только сигнальные!!!».
Один раз проскользнул совет «проверить массу», но автора поста засмеяли: «хрена её проверять, причем тут масса и «катушки горят»?!.
Многие сторонние советы заведут в такой тупик, что для выхода из него потратишь деньги, время и нервы. Так что, «надо отбирать зерна от плевел»! Информации разной море, и я так решил для себя, если и буду что-то в сети смотреть касаемо Ниссанов, то только статьи Арида Омаровича (пригодится). На Ниссанах многие проблемы возникают именно из-за плохой массы.
Рассказать постарался подробно как смог. Теперь вы знаете еще одну причину «почему горят катушки зажигания».
Просто еще раз получил от жизни шлепок по затылку и понял: «Учиться, учиться и еще раз учиться, как завещал дедушка Ленин». Да, конечно, можно оправдываться тем фактом, что эта машина не профильная, многих тонкостей и нюансов не знаю, но закон Ома еще никто не отменял! Короче, не учел некоторые моменты на этапе начальной диагностики и чуть не попал …
Итак, начну. Мотор как мотор, и даже ничуть не грязный, с таким работать намного приятнее, чем с моторами водителей-наездников, которые только «тапку в пол», а о техническом обслуживании даже не задумываются.
Сама проблема со слов клиента выглядела обычно (тут говорят «ничто не предвещало беды»), неисправность своего автомобиля клиент описал просто и коротко: - Троит, зараза!
Ну, троит и троит, не вопрос, как говорится, подобного попадалось много (ЩА НАЛАДИМ?!).
С помощью осциллографа и индуктивного накладного датчика провел несколько замеров и даже не делая умной морды лица, быстренько нашел неисправные элементы. Ими оказались индивидуальные катушки зажигания, так называемые COP (Coil-on-Plug), и для полного подтверждения своего диагноза, я их демонтировал и проверил на столе.
Простую процедуру проверки (можно сказать «на коленке») такого типа катушек я уже описывал ранее в статье, кому интересно может посмотреть, почитать.
Мой диагноз подтвердился, и я вынес вердикт:
- У вас две катушки зажигания накрылись. Менять надо!
Менять, так менять, клиент не спорил, он стоял рядом и видел все этапы проверки. Своими глазами увидел, что две катушки не работают. Поехал, купил, привез, благо запчасти не дефицитные и во многих магазинах автозапчастей имеются в наличии. У него даже настроение поднялось, проблема-то плёвая, сейчас катушки поменяют и снова в путь!
На фото ниже момент работы. Не очень удобно подлезать к катушкам, сверху мешает корпус воздушного фильтра, надо снимать. Да, ох уж эти конструктора, все борются за компактность, напридумывают всякого, а нам руки ломать или полмашины надо разобрать, чтобы подлезть для диагностики или ремонта.
Устанавливая на место катушки, я посматривал в сторону Mitsubishi, которая стояла и ждала очереди на ремонт. Вот она-то профильная машина, с ней разобраться будет проще, чем с этим Ниссаном! Кто занимается авторемонтом знает, что если уж разделил для себя и сделал выбор: «Буду ремонтировать только определенный круг машин», то качество работы вырастает. Наш техцентр в основном делает автомобили Mitsubishi и Toyota, это «профильные», а вот остальные не по профилю ставим в конец очереди или запускаем когда есть «окно». Не хочу никому давать советов (это всегда дело гиблое и неблагодарное), но на мой взгляд заниматься только узким (относительно) кругом ремонтируемых автомобилей – это правильно. Посмотрите хотя бы на Дмитрия Юрьевича, ник mek, который стал реальным «гуру» по диагностике и ремонту Mitsubishi. Вот и буду к такому же стремиться …
Заменил катушки зажигания, запустил мотор – ну что, все отлично, работает как часики! И только-только повернулся к клиенту, чтобы сообщить ему об окончании работы, как двигатель вздрогнул, дёрнулся и … стал работать с перебоем. Стоп, глушим!
«Чёй-то он ЁПонский патефон»… Это написал так спокойно. А внутри на самом деле всё взорвалось! Эмоции, эмоции … но сдержался и успокаивающе сказал клиенту: - Ничего страшного, все под контролем, сейчас разберемся, что еще этому движку надо для ровной работы.
А клиент понурился. Понял, видимо, седьмым чувством, что так быстро ему из ремонта не уехать …тоже самое почувствовал и я. Расстроился, что тут говорить, это чувство тоже знакомо многим ремонтникам: «Победа близка, но пока не ухватить».
Анализ ситуации такой:
1. Машина пришла с проблемой «троения».
2. Была вычислена смерть двух катушек зажигания.
3. Поставлены новые катушки зажигания, двигатель завелся, работал довольно ровно, но через некоторое время стал сбоить – в чем причина?
Самое время пощупать катушки, тактильно, говоря умными словами … Ну вот, одна из вновь замененных нагрелась сильней других, может бракованная попалась, или еще что? Жду, когда катушка остынет, подключаю осциллограф, снова завожу движок и внимательно смотрю управляющий импульс с ЭБУД на катушку, которая внезапно «вырубилась».
Осциллограмма ничего хорошего не предвещала. Там, где должен быть НОЛЬ вольт, присутствовали 1.109в, т.е. транзистор в катушке зажигания не будет закрываться полностью, соответственно первичная обмотка катушки не будет отключаться, и в конце концов сгорит обмотка или транзистор. Первое и самое распространённое, что приходит в голову: «Виноват блок управления двигателем!», он же управляет подачей импульсов на катушки: когда нет явных причин, блок управления поставить под подозрение легче всего.
– Всё, приехали! Блок управления в ремонт, он виноват в перегорании катушек зажигания….
Хозяин автомобиля, совсем расстроился. Он стал расспрашивать, где взять новый МОЗГ для своего коня, сколько он (МОЗГ) может стоить и можно ли его отремонтировать.
Я позвонил классному спецу по Ниссанам, Ариду Омаровичу Гаджиеву, он тоже работает в Москве как и я, только в центре.
- Арид Омарович, а нет ли у вас нового блока управления или, может быть, сможете отремонтировать блок управления на Ниссан…
Вот нравятся мне «гуру авторемонта»! Тут главное их знать и не наглеть постоянными просьбами, если звонить, то редко, и говорить конкретно, по существу, иначе прослывешь пустобрехом.
Нравятся почему: Арид спокойно расспросил, что за машина, какой год, кузов, с чем пришла машина, какие симптомы, что показал осциллограф и прочие нюансы…
А потом неожиданно: - Проверьте массы, у меня уже были такие случаи!
Оба-на… «массы»? Вот это поворот. Надо разбираться посерьезнее, на кону репутация своя и сервиса, и что немаловажно - можно попасть на кругленькую сумму, если купленный клиентом блок управления не устранит проблемы с перегоранием катушек зажигания. Значит, проблема не в блоке и этом случае за блок придется заплатить и оставить себе на память, так как такой товар назад в магазин не вернешь (во всяком случае не у нас в стране)...
Ну раз гуру по Ниссанам сказал в каком направлении копать, то без общей электрической схемы тут не обойтись. Смотрим, что нам говорит программа Мотордата:
Это общая схема электрических соединений блока управления двигателем. Рекламировать не буду, но удобно, вся схема перед глазами.
Вот они, все массы катушек и блока управления.
Очень удобно, не надо лазать по страницам мануалов и искать нужные точки, тут надо только два раза мышкой щёлкнуть – появляется менюшка «Расположение»:
Еще щелчок, и открывается полная картина всех точек соединения с массой:
Спорить не буду, МОТОРДАТА сэкономила мне время!
Теперь тестер в руки и вперед на Ниссан...
Дальнейший анализ выявил много интересного. Некоторые МАССОВЫЕ соединения имели явные следы окисления, а другие были просто не достаточно сильно притянуты! Просто какая-то «масса МАССОВЫХ неисправностей!!!». Короче, нонсенс!
Все массовые соединения зачистил и подтянул. Для надежности продублировал массу на катушках зажигания. Как говориться: «Обжегшись молоком, на воду дуешь» и «Береженого Бог бережет!». Снова подключил осциллограф на канал управления катушки зажигания и завел двигатель. На всеобщую радость он работал ровно, но для самоуспокоения, я следил за температурой катушек зажигания с помощью инфракрасного пирометра, перегрева не было -УРА! Вот как стала выглядеть осциллограмма управляющего импульса на катушку, после приведения в порядок всех массовых соединений:
(0.024в против 1.109в!)
Ничего не скажешь, - повезло, что когда двигатель работал с новыми катушками при некачественных электрических соединениях, катушки не успели сгореть.
Ну что, цель достигнута, автомобиль починен, клиент и диагност по-своему рады. Тему можно закрыть.
В завершении хочу обратить ваше внимание, что в интернете огромное множество автомобильных форумов с еще большим количеством разных советов, полезных, бесполезных и самое обидное, вредных. Мне стало интересно, и я «пробежался» некоторым из таких форумов, и прочитал что советуют при данной проблеме, т.е. в случае перегорания катушек зажигания на Ниссане Ноут. Вот что там было написано:
«Батенька, я ремонтами занимаюсь не первый год, так что скажу, что у вас на вашем ноуте катушки горят из-за плохих свечей зажигания! Меняйте и не парьтесь!».
Другой подтвердил: «Катушки вылетают из-за неправильных или неисправных свечей и неисправных ВВ проводов...».
Как обычно на таких форумах, возник зубовный скрежет: «Откуда на ноуте высоковольтные провода?!!! Ты хоть раз видел этот мотор?!! Там только сигнальные!!!».
Один раз проскользнул совет «проверить массу», но автора поста засмеяли: «хрена её проверять, причем тут масса и «катушки горят»?!.
Многие сторонние советы заведут в такой тупик, что для выхода из него потратишь деньги, время и нервы. Так что, «надо отбирать зерна от плевел»! Информации разной море, и я так решил для себя, если и буду что-то в сети смотреть касаемо Ниссанов, то только статьи Арида Омаровича (пригодится). На Ниссанах многие проблемы возникают именно из-за плохой массы.
Часть данного процесса диагностики этого автомобиля я снял на видео, где говорится очень подробно о проверках и о самой ситуации в целом.
Рассказать постарался подробно как смог. Теперь вы знаете еще одну причину «почему горят катушки зажигания».
Кудрявцев М.Е.
