Nissan Primera QR25DD 2000г RHD

02.05.2006

Nissan Primera QR25DD 2000г RHD


Параметры нового ТНВД-замена после неудачной "промывки инжектора"
препаратом WINN'S:

 - Давление на хх 7-7,2MPa.
 - Максимальное давление ( на хх с помощью принудительного воздействия
через сканер на pressure regulator ) 10,5-11MPa.
 - Cопротивление регулятора давления при 25*С 12Om.
   Датчик давления топлива находится на конце топливной рейки с правой стороны, доступ к нему хоть и затруднен, но возможен.

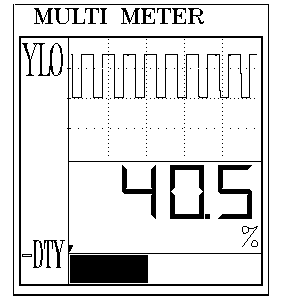

рис.1 Величина скважности и форма сигнала на регуляторе давления топлива при хх.

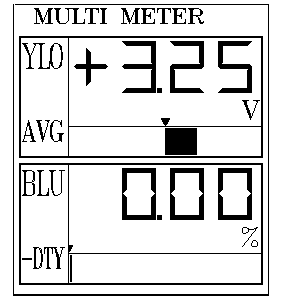

рис.2 - Напряжение на датчике давления топлива в зависимости от скважности управляющих сигнала - минимальное давление топлива.

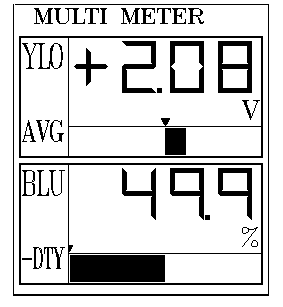

рис.3 Напряжение на датчике давления топлива в зависимости от скважности
управляющих сигнала - среднее давление топлива.

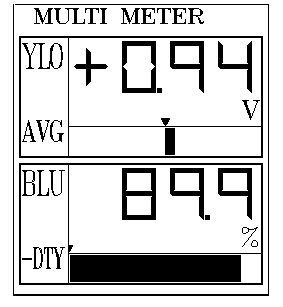

рис.4 Напряжение на датчике давления топлива в зависимости от скважности
управляющих сигнала - максимальное давление топлива.



  Duty pressure regulator,%

Fuel pressure,Mpa

Voltage pressure sensor,V

0

11

3,25

10

10,5

3,20

20

9,8

3,05

30

8,8

2,77

40

7,65

2,45

50

6,2

2,08

60

4,8

1,75

70

3,6

1,44

80

2,75

1,24

90

1,80

0,94


Вверху: Таблица зависимости давления топлива и напряжения датчика давления от
скважности управляющего сигнала на регулятор давления.Эмпирические
данные,полученные путем сравнения новых ТНВД автомобилей марки Ниссан
с двигателями серий VQ и QR.

По данной таблице можно довольно точно оценить состояние и ресурс
ТНВД двигателей марки DD,проверить давление топлива без сканера, точно
идентифицировать код P1232 ( более подробно в статье ув.Aрида Омаровича
 /item.osg?idt=50&idn=1062 )

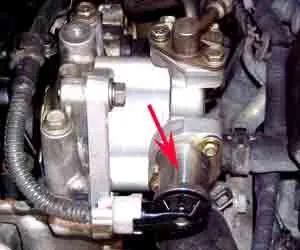

рис5  - Фото ТНВД QR25DD



Антон
 Диагност, г. Нижневартовск
( на нашем Форуме - 12 volt)
