О «горящих» катушках AUDI
15.07.2011

Руководства по ремонту Audi

О «горящих» катушках AUDI и одной из многочисленных причин их гибели

О «горящих без видимой причины» индивидуальных катушках (COP ) было сказано и написано немало. Мы посчитали нужным добавить свою информацию

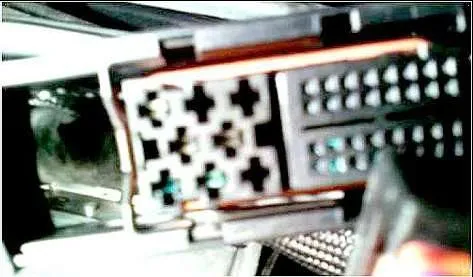

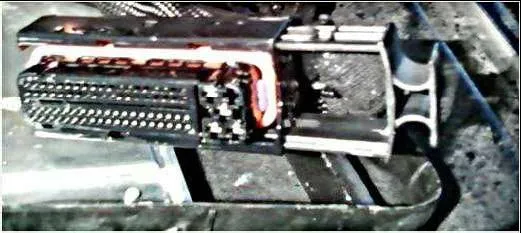

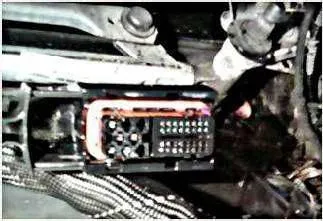

С напарником занимаемся конкретно VAGовскими проблемами и посему к нам притащили AUDI A4 1.8T (AMB). Проблема, вроде, достаточно «заезженная» - «горят» катушки, причём только второго цилиндра. Как правило, «лечится» заменой свечей, собственно катушек, ремонтом проводки и т.п.. И клиент в общем  то был не против, и катушка была под замену наготове, да и у нас на подмену  такие катушки имеются, но смущало то, что перед этим он уже предпринимал  попытку заменить катушку на новую, но она сгорела буквально в течении минуты,  и поэтому никому не хотелось рисковать очередной катушкой.  Ну, описывать все предпринятые ритуалы и заклинания не стану, наверняка сами  не раз исполняли. Но в какой то момент мы всё-таки дошли до факта привлекшего  внимание: показания сопротивления между сигнальным проводом и массой  двигателя на неисправном цилиндре и тремя рабочими отличались. Решили  взглянуть на разъём ЭБУ двигателя, и вот какая нарисовалась картинка:

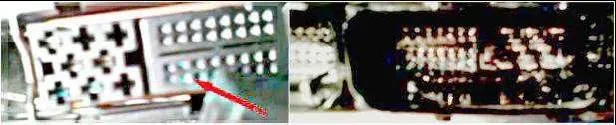

Качество фото оставляет желать лучшего, но тем не менее «зелень» на некоторых контактах просматривается:

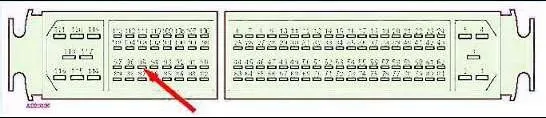

Согласно PIN DATы в данном районе как раз и располагаются разъёмы управляющих COPовских проводов. Мы их обработали разрешёнными к применению очистителями:

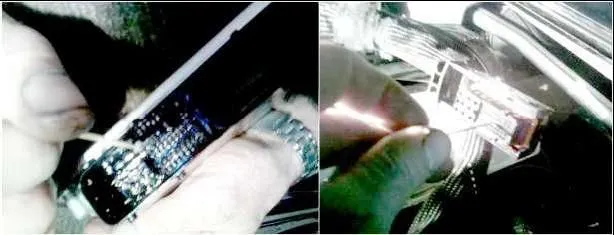

Затем, как и положено, провели их тщательную очистку. И собрали всё как было. После нескольких проверок, убедившись, что сопротивления на всех проводах СОРовских разъёмов в самых разных  направлениях «сходятся», решились таки поставить новую катушку (клиента). Всё  прошло успешно, в течении 10ти минут ничего не сгорело, клиент остался  доволен… ну и мы тоже.

Вот ещё одна из причин безвременной гибели индивидуальных катушек…

…а решили поделиться своим опытом, чтобы наши коллеги в подобной ситуации случайно не «попали» на катушки, и прежде чем их «приговаривать», проверяли ВСЁ! Спасибо за внимание.

Московская область
г.Одинцово
ул. Баковская д.5
Телефоны: +7 926 867 65 27, +7 985 142 12 93
E-mail: argan2008@yandex.ru, melkon2002@mail.ru
От Москвы по Минскому шоссе в область 2-й светофор
направо.

Арсен&Влад
