Opel. Вентиляция картера
25.08.2018
Иногда знания приходят против нашего желания и нагло вторгаются в наш мир. Так, например, случилось с нашим знанием об устройстве системы вентиляции картера на автомобилях Opel (моторы A16LET, A14NET). Если быть честным, то эта статья - это описание потерь для нашего сервиса … потери времени, сил и репутации. Немалая цена, но взамен – новые знания и эта статья, которая, хочется верить, поможет коллегам, поскольку никаких внятных и связных материалов о данной системе в интернете нет.
История начиналась довольно просто: однажды к нам обратились с заменой прокладки клапанной крышки на Opel Meriva B. "Не вопрос" - так ответили мы и бодро загнали автомобиль в бокс.

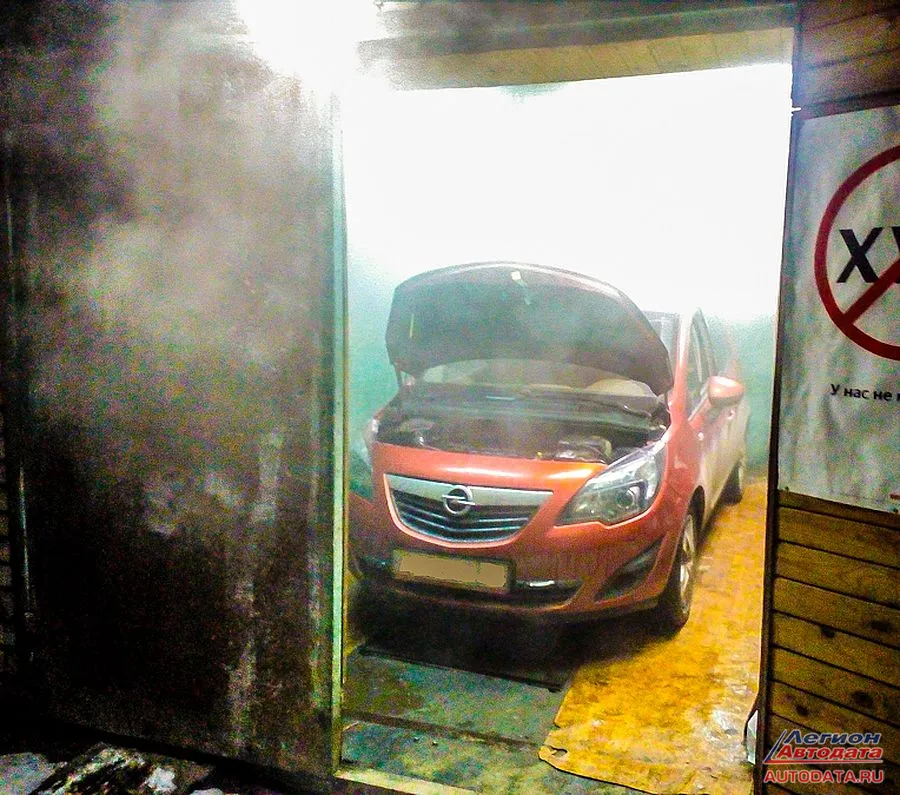

Что легко не будет – выяснилось сразу. Как известно, конструкторы двигателей Opel очень любят использовать пластиковые трубки в системе охлаждения. Материал этих трубок через несколько лет эксплуатации деградирует и становится очень хрупким. Рано или поздно они трескаются, лопаются и выпускают антифриз наружу. В общем, говорим "Опель" - подразумеваем "утечка антифриза". Вот и здесь, стоило мастеру случайно притронуться к трубке на расширительный бачок, как было нарушено то самое честное слово, на котором держалась эта трубка. Бурным фонтаном наружу вырвалось около литра антифриза, обдав второго мастера и клиента, а заодно наполнив помещение густым паром:
Клиенту дали умыться, убедились в отсутствии травм, подсчитали дополнительные расходы (трубка от термостата к расширительному - 800 рублей, литр концентрата антифриза 500 рублей), и вернулись к основной работе.

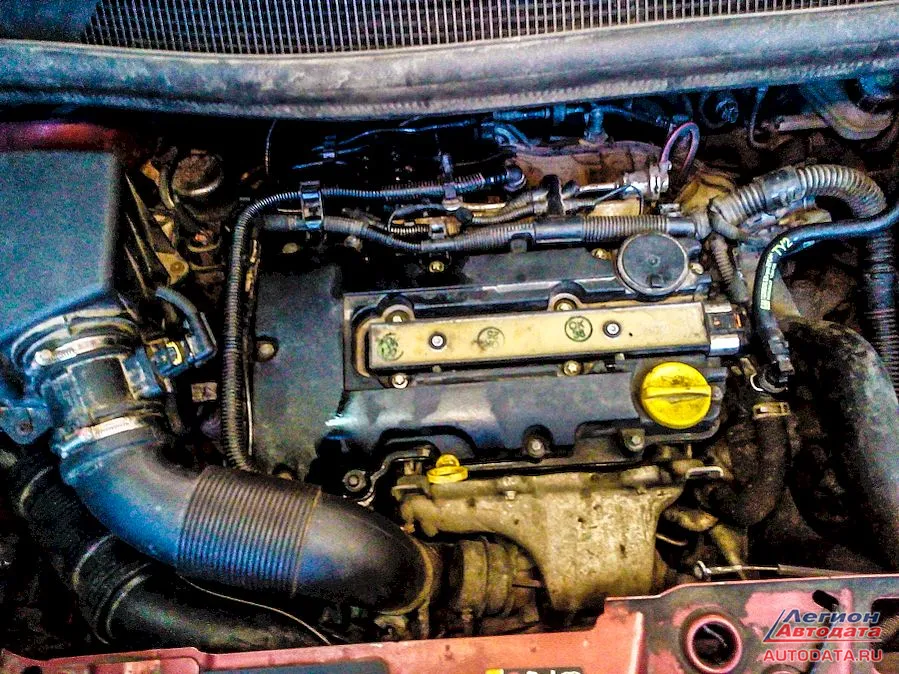

Декоративная пластиковая крышка снята. Кстати, справа видна новая трубка системы охлаждения

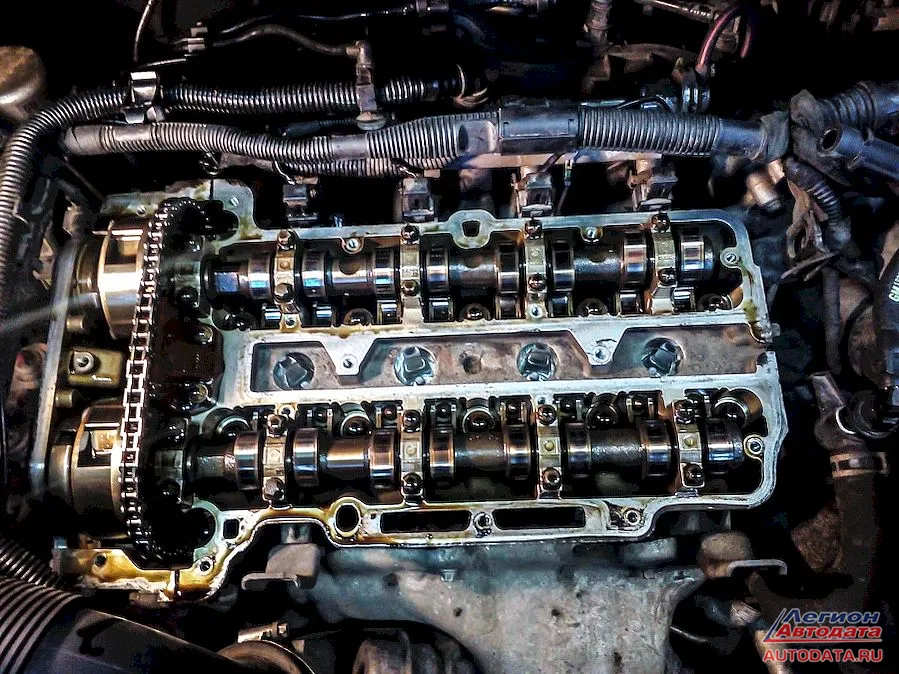

В общем-то, ничего сложного: снимается пластиковая крышка, откручивается модуль зажигания, откручивается клапанная крышка, снимается старая прокладка, ставится новая прокладка.
Приключения начались после сборки. Мотор завелся без вопросов, но вот работал он крайне неустойчиво, с вибрациями, норовил заглохнуть, и один раз даже заглох на сбросе газа. Все это сопровождалось шипением при работе. Что тут сделаешь – только подключишь сканер. Благо, для таких ситуаций хватает выше крыши обычной "читалки" OBD2 на базе ELM327. Ну, так и есть, ошибка P0171 (бедная смесь), коррекции убежали к 35%. Странно, но "чек" по данной ошибке этот опель зажигает не сразу, а через некоторое время.
Ну, примерно картина ясна: где-то образовался существенный подсос неучтенного воздуха. Блок управления по показаниям расходомера рассчитывает необходимое количество топлива и ожидает получить от лямбда-зонда показания, соответствующие стехиометрическому составу топливовоздушной смеси. Получает, однако, информацию о бедной смеси. Неудивительно, ведь фактически воздуха гораздо больше, чем показывал расходомер. Раз так – блок управления увеличил время открытия форсунок (та самая коррекция) на некоторую величину, но лямбда-зонд все равно "говорит" о бедной смеси.
Хорошо, тогда на тебе еще коррекцию в плюс! Все равно мало. Так, мало-помалу, блок управления добрался до максимума коррекции, как раз в районе 35%, и по достижении этого максимума сформировал системную ошибку P0171. "Системная ошибка" - это та, которая говорит о некоей глобальной неправильности работы системы, а не о неисправности конкретного узла.
Что ж, в целом проблема понятна: "подсос воздуха".
Осталось понять, где и почему он происходит. Вообще-то, такие неисправности хорошо решать с помощью дымогенератора, и правильные диагносты такой инструмент в хозяйстве обычно имеют. У нас, однако, потребность в диагностике возникает примерно раз в полгода, и таким девайсом мы не обзавелись. Потому остается только проверять руками. Очевидное предположение: при снятии клапанной крышки выдернули какую-нибудь из трубочек во впуск, благо на моторе A14NET впускной коллектор представляет из себя монструозную конструкцию с какой-то неимоверной тьмой этих самых трубочек. В качестве "дешевой замены" дымогенератору используем очиститель дроссельной заслонки в аэрозоле. Распыляя его на "подозрительные" места, можно по звуку двигателя и/или по показаниям топливной коррекции понять, не стала ли смесь богаче (очиститель – вполне себе горючее вещество). И нашли: распыление в районе первого цилиндра как раз приводило к тому, что мотор начинал работать ровнее.
Но вот дальше тупик, все доступные трубочки полностью целые и красивые. Дальнейшая трехчасовая органолептическая диагностика результатов не дала, а следующие клиенты по записи тоже ждут внимания.
Потому уверенно озвучили предварительный диагноз: "неведомая фигня", и решили так: клиента пока отправляем "как есть", а вечером или на следующий день он возвращается и добиваем до победного.
Решение оказалось правильным – буквально через час клиент позвонил и сообщил, что:
- машина существенно потеряла в динамике
- периодически сильно дымит
- из-под машины капает масло
"Ну твою же мать!", - подумал мастер-приемщик, а вслух сказал: "Привозите машину, все решим". И правильно сделал. Под капотом у машины оказалось вот такое:

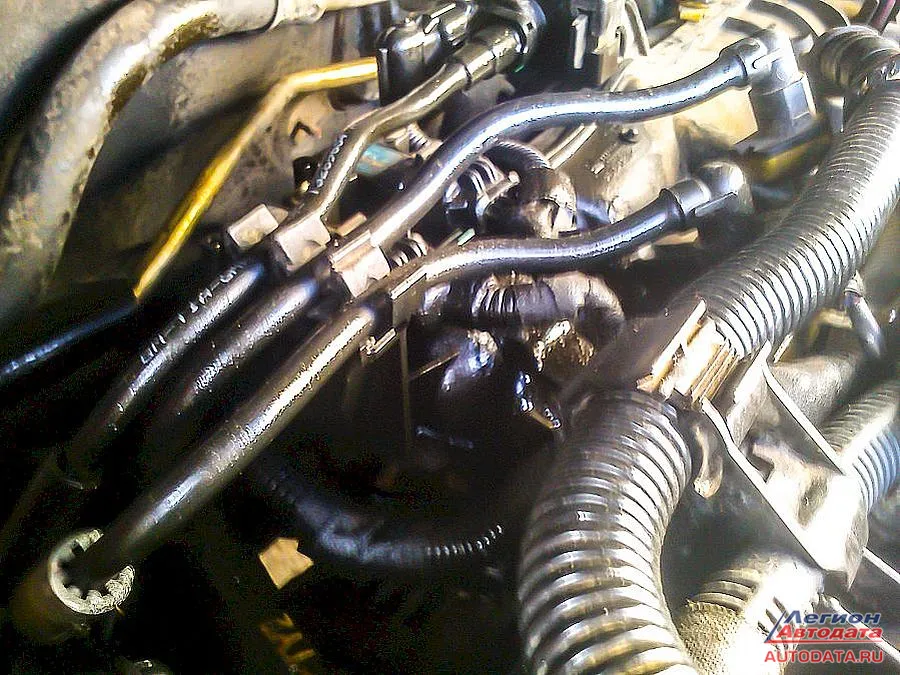

Клапанная крышка сзади.

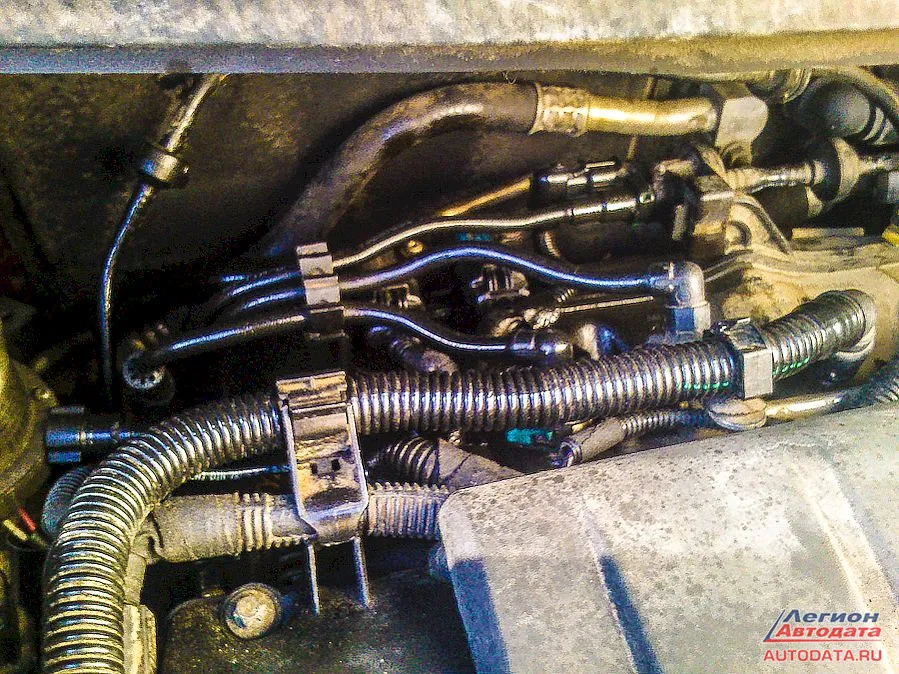

Та самая "тысяча трубочек на впуск"…
Масло, обильно брызгающее из-под клапанной крышки – это что-то новое в нашей практике. Так подумал мастер, а вслух сказал что-то не очень внятное, но очень продолжительное и нецензурное.
Ларчик открылся просто: прокладка сначала устанавливается в специальные пазы в клапанной крышке, потом клапанная крышка переворачивается в штатное положение и ставится на мотор.
Прокладка в пазах держится не очень плотно и норовит выпасть. Так случилось и здесь – в одном месте она легла неправильно, не обеспечив должного уплотнения. Через это место и брызгало масло. Резюме: рекомендуется крепить прокладку в клапанной крышке на пару-тройку капель герметика – чисто для удобства монтажа и не более того. После этого проблема ушла.
Но это отвечает только на вопрос об утечке масла, а есть еще вопрос о причинах подсоса воздуха. Тут все просто. В любом современном двигателе внутренние полости сообщаются с впускным коллектором. Это сделано для того, чтобы картерные газы попадали в камеру сгорания и сжигались там. Фактически, внутри двигателя поддерживается постоянное чуть пониженное (относительно атмосферного) давление. То есть, впуск "тянет" воздух не только из воздухозаборника, но и изнутри двигателя. Но двигатель герметичен и много оттуда не "высосешь", поэтому это не влияет на смесеобразование.
А в нашем случае внутренняя полость двигателя была негерметична, из-за чего во впуск подсасывалось изрядное количество воздуха в обход расходомера. Что и приводило ко всему вышеописанному балету.
У автомобилей Opel есть еще одна особенность этой системы. В клапанной крышке есть мембрана, а за мембраной – отверстие "наружу". Это факт.
Далее идут предположения. Судя по всему, мембрана призвана выпускать картерные газы наружу в случае, если их давление превышает атмосферное – чтобы избыточным давлением не начало "выдавливать" уплотнения двигателя. Мембрана эта есть как минимум на A14NET, Z18XER, A16LET, а скорее всего, и на других моторах (необходимо уточнять). В любом случае, выглядит она узнаваемо и характерно:

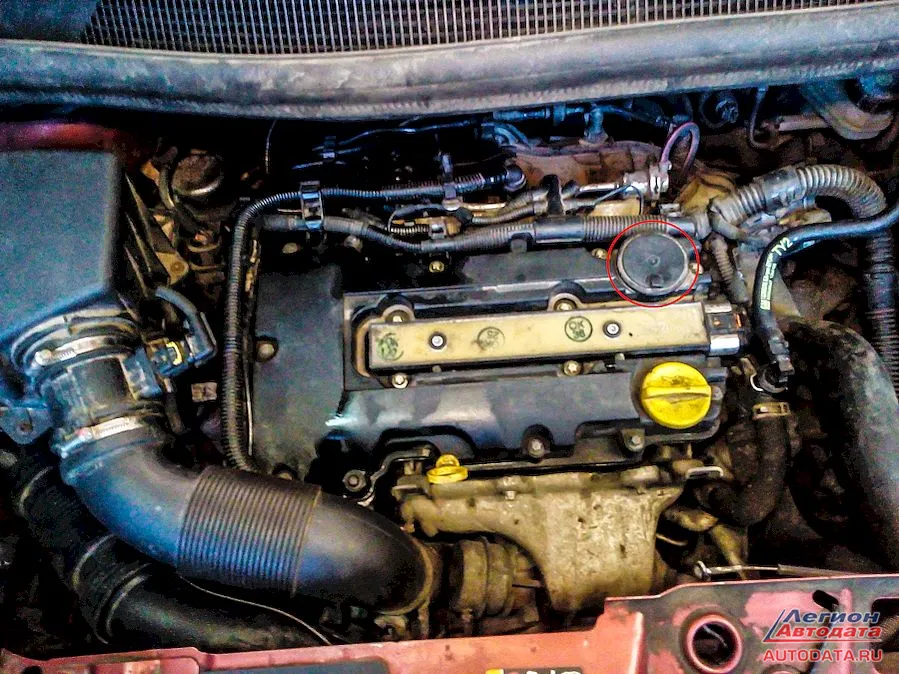

Эта мембрана (обведено красным на фото выше) имеет обыкновение рваться при ряде условий – то ли из-за пробега, то ли из-за каких-то других причин. Это характерная "болячка" автомобилей Opel. В этом случае во впуск опять же начинает активно "сосать" воздух. Отверстие в атмосферу в этом случае выполняет роль "свистка", и звук опознать при некотором навыке несложно. Что очень мило – в оригинале эта мембрана не поставляется, и конструктив не предполагает ее замены – только замена клапанной крышки в сборе. На практике, правда, есть и неоригинальные мембраны, и умелые руки могут заменить ее, оставив хотя бы половину защелок целыми, но это уже относится к категории общеизвестных фактов, о которых поисковики и так выдают достаточно информации.
Резюмируя все вышесказанное:
Аккуратность и внимание при выполнении даже простейших операций гарантируют отсутствие дополнительных неоплачиваемых работ (суммарно полдня неоплачиваемых работ ушло на поиски неисправности, которую мы сами же и внесли).
Как ни странно, но при ошибках, связанных со смесеобразованием на автомобилях Opel стоит, помимо стандартных маршрутов поиска неисправности, проверить затяжку болтов клапанной крышки.
Подвеску ремонтировать куда выгоднее, хотя и менее интересно с познавательной точки зрения.
